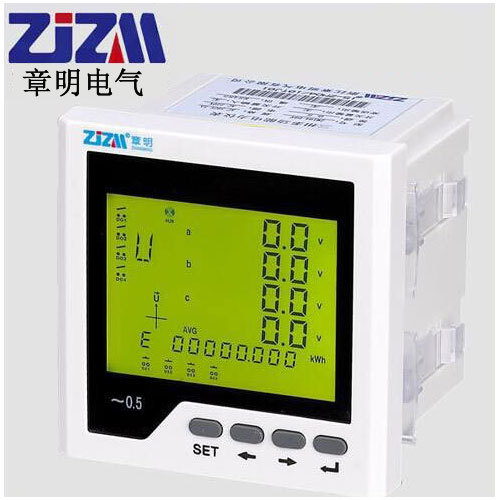

Жидкокристаллический многофункциональный силовой прибор трехфазный многофункциональный силовой прибор цифровой дисплей ток напряжение мощность электроэнергии и т. д.
Вес:
0.60 кг
Продано за 30 дней:
96 шт.
Всего продаж:
98590 шт.
Минимальное количество для заказа:
1 шт.
Жидкокристаллический многофункциональный силовой прибор трехфазный многофункциональный силовой прибор цифровой дисплей ток напряжение мощность электроэнергии и т. д.
от 3 750.00 ₽ за 1 шт.
-21%
3 750.00 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
3 750.00 ₽
от 10 шт.
3 250.00 ₽
от 100 шт.
2 500.00 ₽
Описание
浙江章明电气有限公司专业生产多功能电力仪表、电流表、电压表等电力仪表。
厂家直销,可提供贴牌,全英文标签。
联系方式:黄经理15726881668 QQ:15525767



壳体颜色:黑壳、白壳。多种面板大小可供选择。
供电电源:AC 220V 、AC/DC 85-265V、AC 380V、 DC 48V
附加功能
开关量输入、开关量输出、模拟量输出(4-20mA变送输出)、上下限越限报警功能。
多功能电力仪表测量三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。 通讯:RS485通讯,MODBUS-RTU协议。
扩展:可直接从电流、电压互感器接入信号,现场可编程设置输入参数变比。
用途:适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。

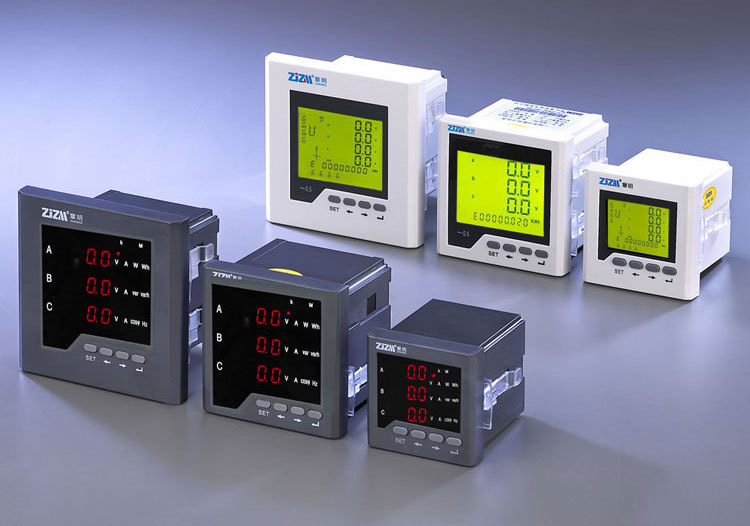

三相多功能电力仪表开孔有:111*111,91*91,76*76,67*67
面板大小 开孔大小 型号
120*120 111*111 ZM194-D2Y
96*96 91*91 ZM194-D9Y
80*80 76*76 ZM194-D3Y
72*72 68*68 ZM194-DAY

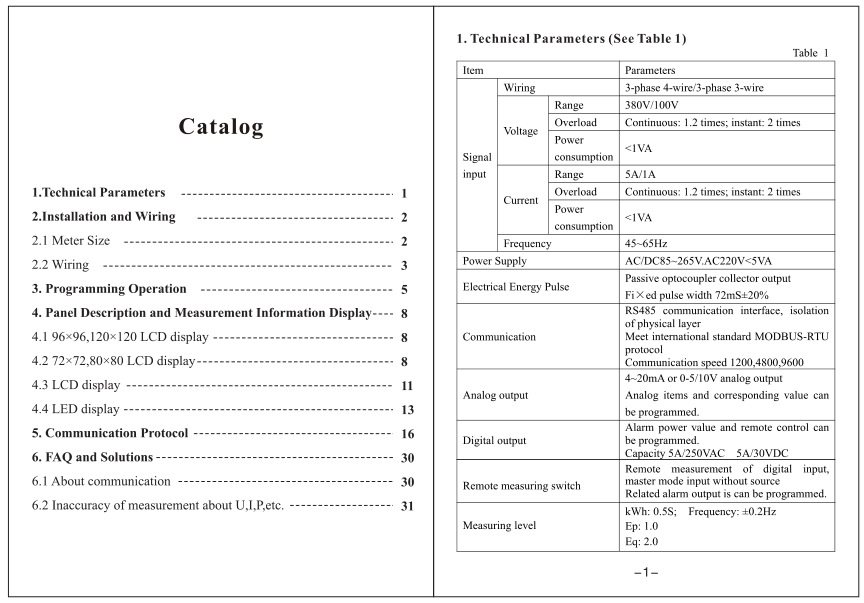

1、技术参数
|
项目 |
参数 |
||
|
信 号 输 入 |
接线 |
|
|
|
电压
|
量程 |
380V/100V |
|
|
过载 |
持续:1.2倍;瞬时:2倍 |
||
|
功耗 |
<1VA |
||
|
电流
|
量程 |
5A/1A |
|
|
过载 |
持续:1.2倍;瞬时:2倍 |
||
|
功耗 |
<1VA |
||
|
频率 |
45~65Hz |
||
|
电源 |
AC/DC85~265V 或 AC220V |
||
|
电能脉冲 |
无源光耦集电极输出 |
||
|
通讯 |
RS485通讯接口,物理层隔离 |
||
|
模拟输出 |
4~20mA变送输出 |
||
|
继电器输出 |
可编程遥控/报警继电器输出 |
||
|
遥测开关 |
遥测开关输入测量,无源干结点输入 |
||
|
测量等级 |
电流电压:0.5 S:频率±0.2Hz |
||
|
显示方式 |
专用显示屏、LED数码显示 |
||
|
环境 |
工作温度:~10~55℃ 储存温度 ~20~75℃ |
||
|
安全 |
绝缘:信号、电源、输出端子对壳电阻>5 MΩ |
||

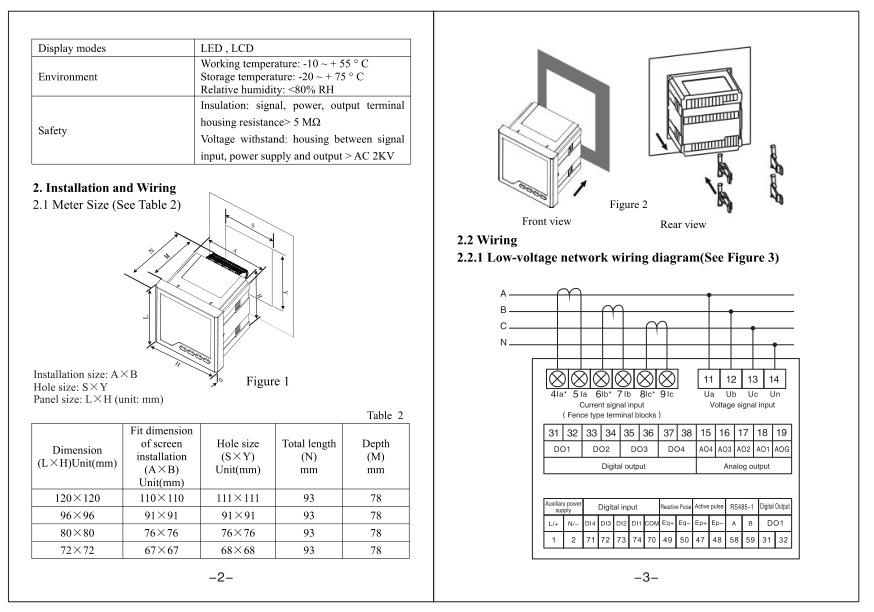

1.安装与接线

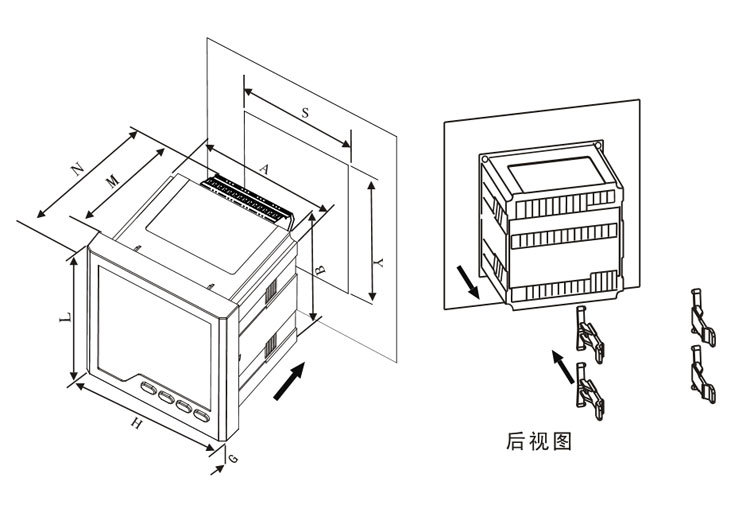

2.1仪表尺寸

安装尺寸:A×B
开孔尺寸:S×Y
面板尺寸:L×H (单位mm)
|
外形尺寸 |
屏装配合尺寸 |
开孔尺寸 |
总长 |
深度 |
|
120×120 |
110×110 |
111×111 |
93 |
78 |
|
96×96 |
91×91 |
91×91 |
93 |
78 |
|
80×80 |
75×75 |
76×76 |
93 |
78 |
|
72×72 |
67×67 |
68×68 |
93 |
78 |
2.2接线

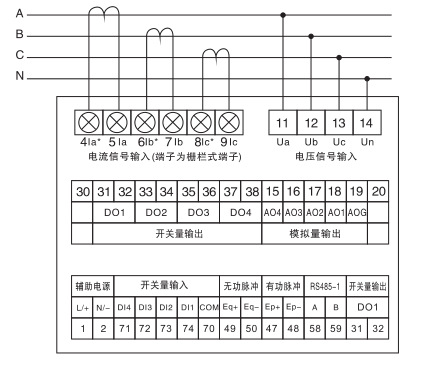

2.2.1以下介绍一种基本功能的低压网络接线示意图
基本电量参数+开关量输入+开关量输出+变送模拟量输出

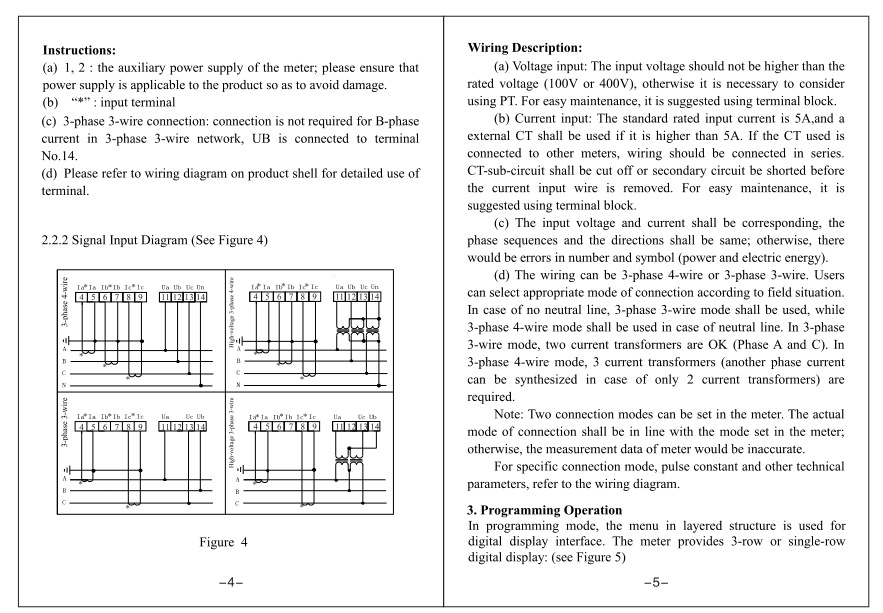

注
(a)l、2为仪表工作的辅助电源,请确保所供电源适用于该系列产品,以防止损坏产品。
(b)带*号表示为电流的进线端子。
(c)三相三线接法:在三相三线网络中B相电流不需连接,UB接14号端子。
(d)详细接线端子的使用,请按照具体产品外壳上的接线图进行连接。





Характеристики
Импортировать ли:
Нет
Бренд:
Звишивающий электрический
Модель:
ZM194-D9Y
Обработка и настройка:
Да
Точность измерения:
0.5
Габаритные размеры:
120*120,96*96,80*80,72*72
Размер отверстия:
111*111,91*91,76*76,68*68
