Keysight — немецкий осциллограф MSOX3032A, осциллограф смешанного сигнала, 4-канальный цифровой накопитель, 350 МГц.

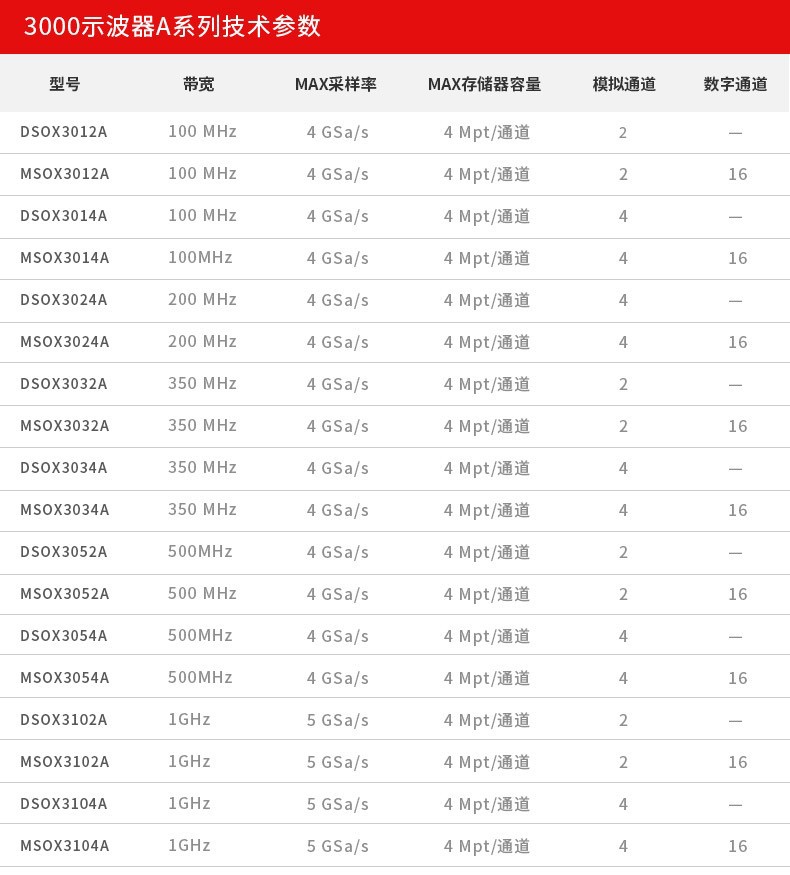

DSOX3012A

DSOX3014A

DSOX3024A

DSOX3032A

DSOX3034A

DSOX3052A

DSOX3054A

MSOX3012A

MSOX3014A

MSOX3024A

MSOX3032A

MSOX3034A

MSOX3052A

MSOX3054A

带宽 (可升级) 1

100 MHz

100 MHz

200 MHz

350 MHz

350 MHz

500 MHz

500 MHz

模拟通道

2

4

4

2

4

2

4

数字通道(MSO)

16 个集成数字通道 (可选)2

存储器

标配 2 Mpts 半通道, 可升级至 4 Mpts 半通道 (DSOX3MEMUP)

计算出的上升时

≤ 3.5 ns

≤ 3.5 ns

≤ 1.75 ns

≤ 1 ns

≤ 1 ns

≤ 800 ps

≤ 800 ps

全部 3000 X 系列型号

硬件带宽极

20 MHz 可选

输入耦合

交流、直流、接地

输入阻抗

可选择: 1 MΩ ± 1%; 50 Ω ± 1.5%

输入灵敏度范围

2 mV/格 ~ 5 V/格 **

水平分辨率

2.5 ps

采样率

每通道 2 GSa/s, 半通道 4 GSa/s

存储器深度(记录长度)

最深可达 4 Mpts

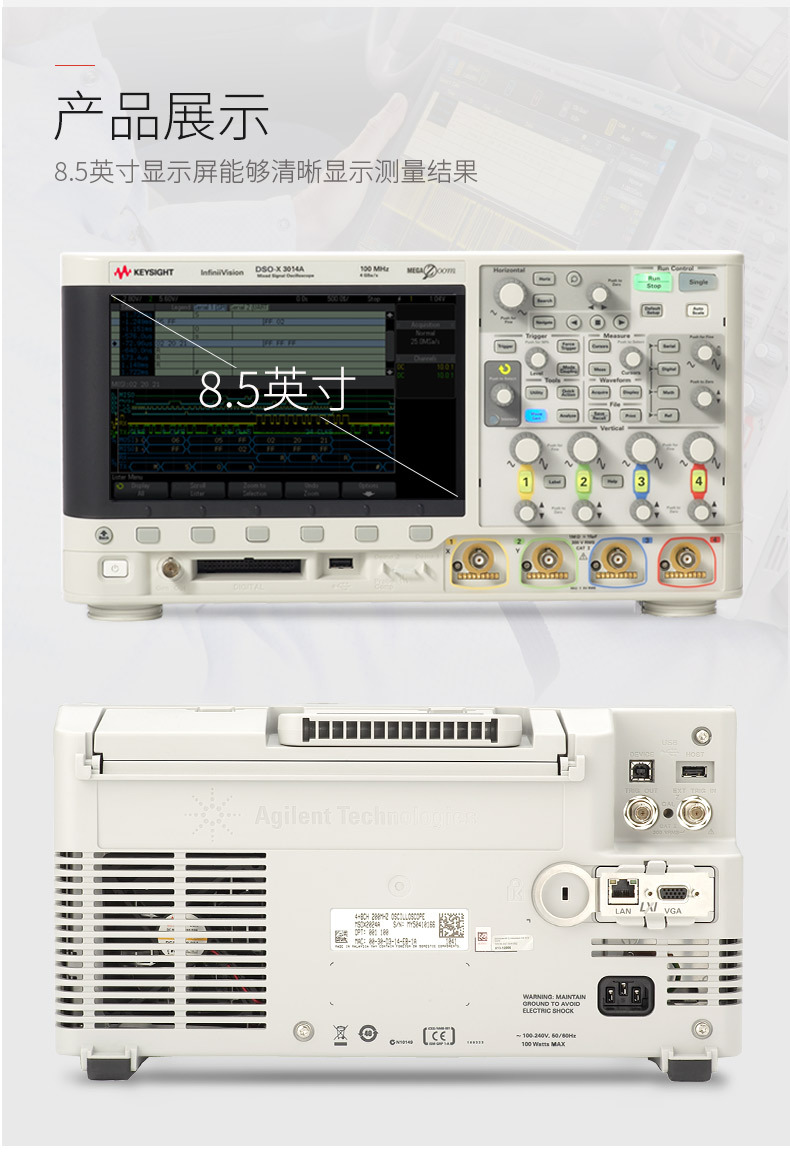

显示屏

8.5 英寸 WVGA, 64 级亮度

波形更新速率(最大)

1,000,000 个波形/秒

垂直分辨率

8 位, 高分辨率模式下可达 12 位

最大输入电压

CAT I 300 Vrms, 400 Vpk; 瞬时过压 1.6 kVpk

CAT II 300 Vrms, 400 Vpk

使用 N2862A/N2863A/N2890A 10:1 探头时: 300 Vrms

直流垂直精度

± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] **

直流垂直增益精度 *

± 2% 全量程 *

通道间隔离

> 100:1, 直流 ~ 每通道的最大指定带宽

(使用相同的 V/格和耦合在通道上进行测量)

偏置范围

± 2 V (2 mV/格 ~ 200 mV/格)

± 50 V (> 200 mV/格 ~ 5 V/格)

直流垂直偏置精度

± 0.1 格, ± 2 mV, 偏置设置值的 ± 1%

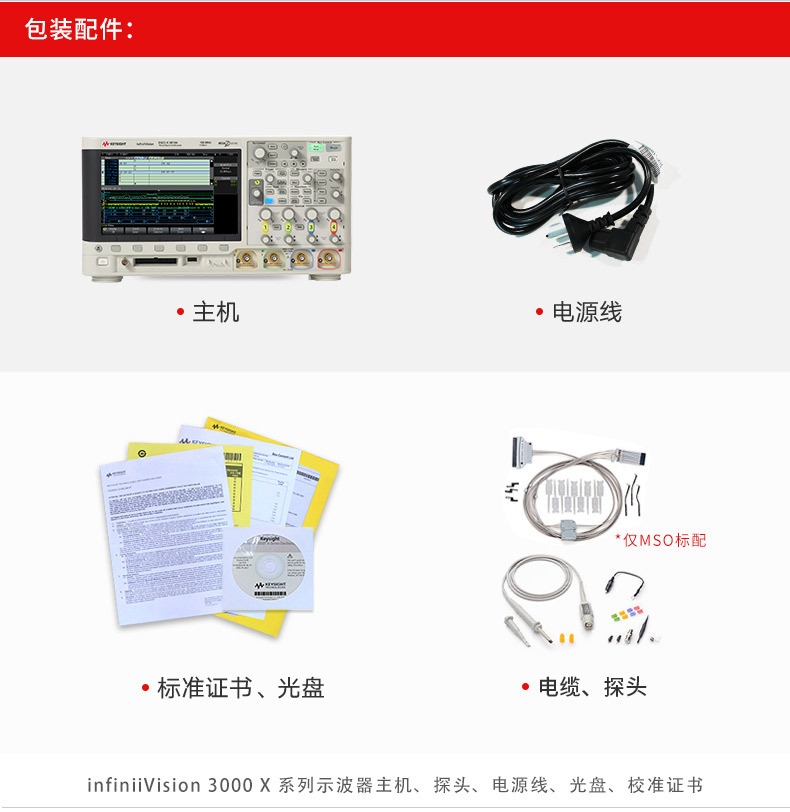

包括的附件

三年标准保修期

标准 SEC 模式 (安全环境) 校准证书

文档光盘

标准探头

N2862B 无源探头 150 MHz 10:1 衰减每通道 1 个, 包括 100 MHz 型号

N2863B 无源探头 300 MHz 10:1 衰减每通道 1 个, 包括 200 MHz 型号

N2890A 无源探头 500 MHz 10:1 衰减每通道 1 个, 包括 350/500 MHz 和 1 GHz 型号

N6450-60001 16 通道 MSO 电缆每通道 1 个, 包括所有 MSO 型号和

DSOX3MSO (500 MHz 和以下型号)

DSOX3PERFMSO (1 GHz 型号)

内置帮助语言支持: 英语、日语、简体中文、繁体中文、韩语、德语、法语、西班牙语、俄语、葡萄牙语和意大利语。

界面语言支持

GUI 菜单: 英语、日语、简体中文、繁体中文、韩语、德语、法语、西班牙语、俄语、葡萄牙语和意大利语。

本地电源线
