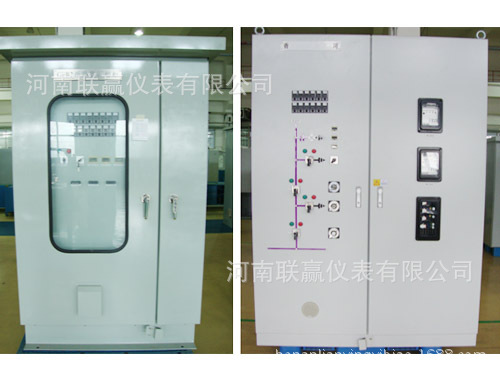

GCB, шкафы управления ГИС

Описание

一、产品概述

　　用于72.5kV~1100kV断路器（GCB）和金属封闭组合电器（GIS）的就地操作、控制。

　　基本参数

　　周围空气温度：-40℃～+40℃

　　相对湿度：日平均不超过95%，月平均不超过90%

　　防护等级：户内IP4X，户外IP54

　　直流电源：DC110V / DC220V±10%

　　交流电源：AC380V / AC220V±10%

　　频率：50Hz±5%

　　绝缘强度：AC2000V、50Hz、1min，带电部位对地；

　　柜体材质：户内冷轧钢板；户外不锈钢板

　　板材厚度：门板（内门和外门）厚度均为3mm，其它盘体厚度为2.5mm

二、功能优势

　　1、接地装置

　　1.1 柜体接地端子焊接在柜体的外部，如有特殊要求，也可安装在柜体的内部。

　　1.2 柜内接地母线采用4mm×40mm铜排，在铜排中心以30mm间距均匀配钻M5的通孔，然后镀银或镀镍。

　　1.3 接地铜排与柜体接地端子间用截面积不小于14mm²的黄绿相间接地线联接。接地线的联接便于现场拆除，实现电气接地与柜体接地分开。连接柜门与柜体之间的接地线，采用绝缘外皮为黄绿相间的接地线，并缠绕成螺旋状，具有一定的伸缩性。也可采用裸铜软线。在连接前清除接地螺栓外部的防锈漆以确保可靠接地。

　　2、柜门密封

　　每台LCP都采用橡胶垫圈密封。此外,柜门关闭时与密封垫圈接触的部分涂上“白色凡士林”，以保证接触良好，检查柜门密封性能的方法，将一宽度为50mm的普通纸条置于柜门与柜体之间，关上柜门后，以拉不出纸条为判据判定柜门密封性能，而且必须在柜门四周测试。

　　3、柜体通风

　　柜体的上方、下方均装设通风装置，通风装置的数量应结合柜体的外形尺寸，以便于柜内空气能够充分对流。

　　4、配线工艺

　　4.1 一般情况下，每一个端子节点，最多接两根导线，导线中间不允许有焊接或是绞接。

　　4.2 对于加热器的端子接线，使用裸形端头和耐高温导线配线。加热器的线号标记管和标签应远离加热器150mm以上。

　　4.3 用尼龙捆扎带捆扎线束时，线节要均匀，捆扎带不可过紧，以免损伤导线绝缘;线束弯曲时，其弯曲半径应大于线束外径2倍以上，整个线束应具有柔性。

　　4.4 配线完毕，确认可靠连接后，用记号笔作紧固合格标记。
