Оригинальный новый синхронный счетчик синхронный счетчик двигателя MZ-10 однофазный счетчик MZ10 однофазный 100 В

Описание

品名：MZ10同期表

尺寸：安装尺寸：197*76mm   开孔尺寸：190*70mm

特点：三相同期表：100V

           单相同期表：100V

MZ-10型组合式同期指示表

产品使用说明书

一、 用途

MZ-10型组合式同期指示表是由频率差指示、同期指示和电压差指示三个测量机构组成的仪表。它用来检测工频三、单相发电机与运行的电网系统进行并联时，对电压、频率和相位同期性指示之用。

二、主要技术特性

1、 仪表按准确度为2.5级。

2、 仪表的工作条件为－20～＋50℃，相对温度95%（当时温度＋25℃）。

3、 仪表的基本误差：

电压差指示的指针进入平衡标线上时，电压的差值不应超过额定电压的±2%；

频率差指示的指针进入平衡标线上时，频率的差值不应超过额定频率的±1.0%；

同期指示的指针，在相同电压和频率下，其偏离同步标线不应超过±2.5%（几何度）。

4、 仪表的灵敏度：

电压差指示听指针每偏转1分格，其电压差值不大于额定电压±5%；

频率差指示听指针每偏转1分格，其频率差值不大于额定电压±1.5%。

5、 仪表指示进入同期的性能：

⑴、当待并联发电机的电压和频率大于电网的电压和频率时，电压差、频率差指示的指针应向“＋”方向偏转，如果小于电网的电压和频率时，电压差、频率差指示的指针应向“－”方向偏转。

⑵、如果当待并联发电机的频率大于电网频率时，同期指示的指针应作顺时针方向旋转小于电网的频率时，应作逆时针方向旋转。

⑶、当待并联发电机的频率与电网的频率相差0.25～0.7HZ范围内时，且电压相同，则同期指示应能作正常旋转。

6、 仪表的工作位置为垂直使用。

7、 仪表的额定频率为50HZ，偏离到48～52HZ范围内任一频率时，引起仪表指示值的改变不应超过基本误差。

8、 当电压自额定值偏离±10%时，引起仪表指示值改变不应超过基本误差。

9、 仪表的所有线路与外壳间的绝缘、能耐受频率为50HZ实际正弦波形的交流电压历时1分钟试验，在室温和相对湿度为85%以下试验电压为2KV。

10、表在运输包装条件下，能耐受冲击频率每分钟80～120次，最大加速度为30米/秒的运输颠震历时2小时。

11、仪表的量限为单、三相额定电压50、100、220/380V。

12、仪表的外形尺寸为图1所示。

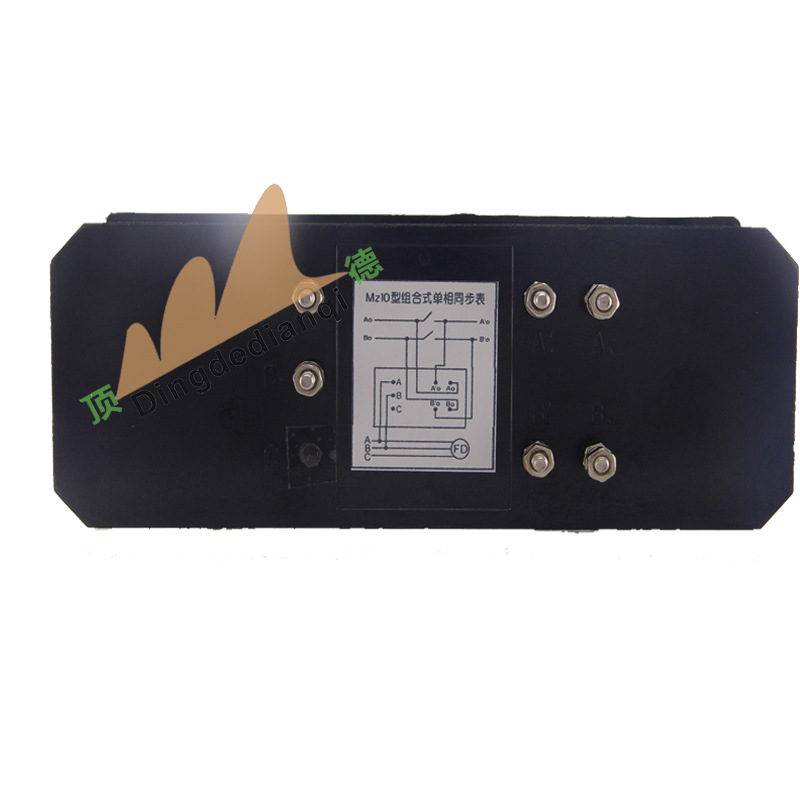

三、仪表的结构特征和电气原理采用黑色

仪表为矩形，表盖采用全透明的塑料制成，观察读数清晰，外形美观，外壳采用黑色酚醛塑料压制成，绝缘性能较佳。
