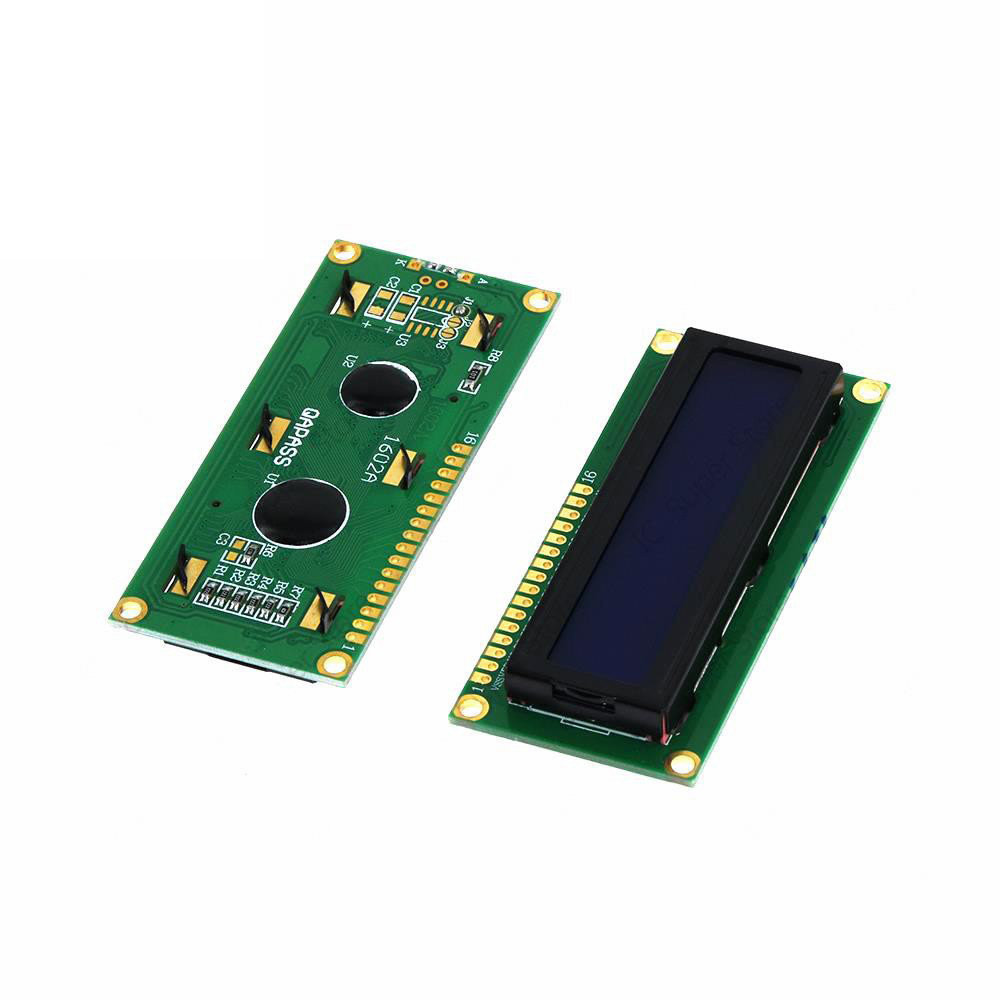

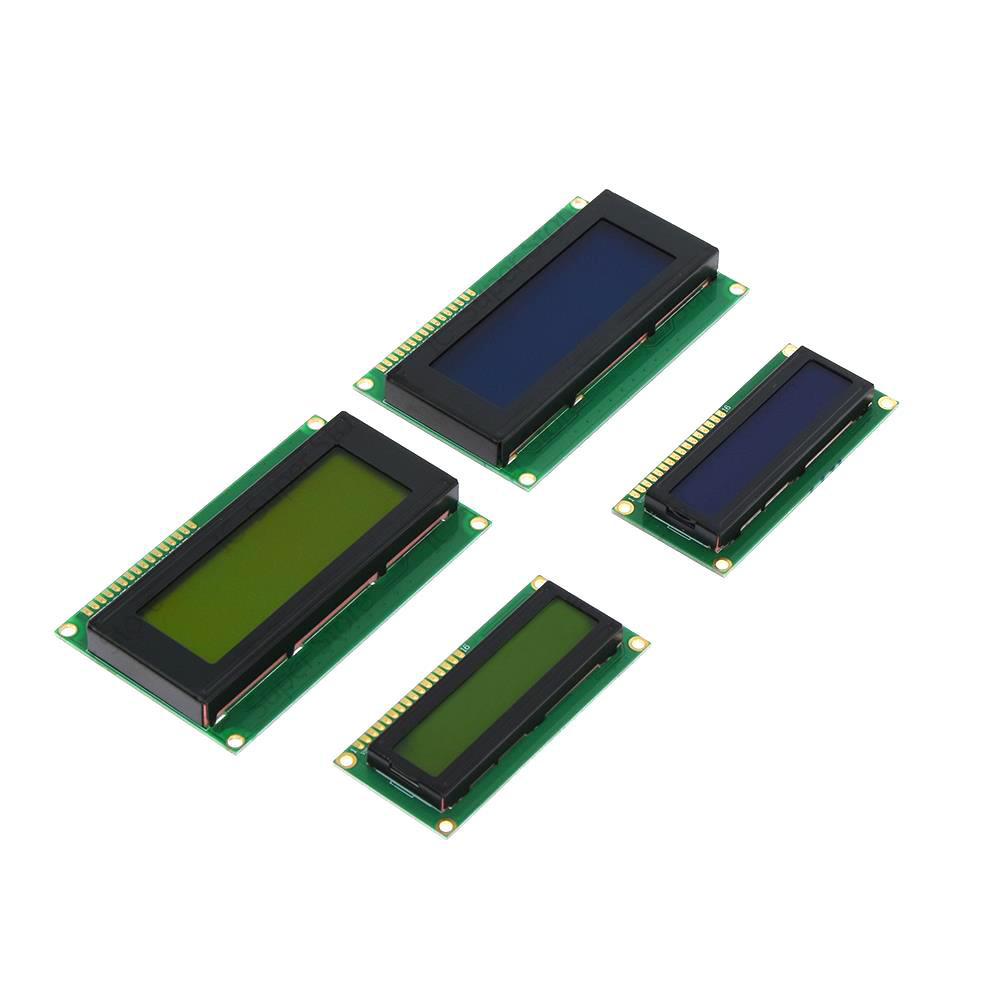

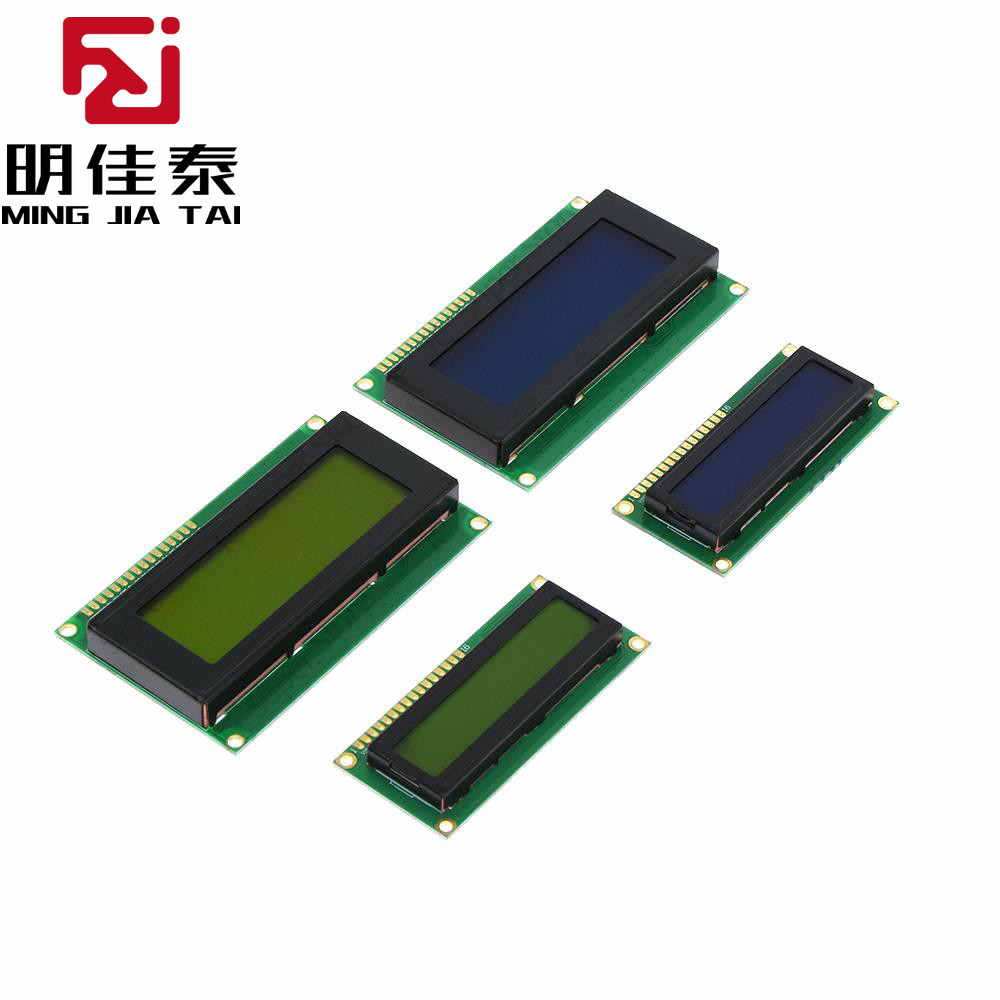

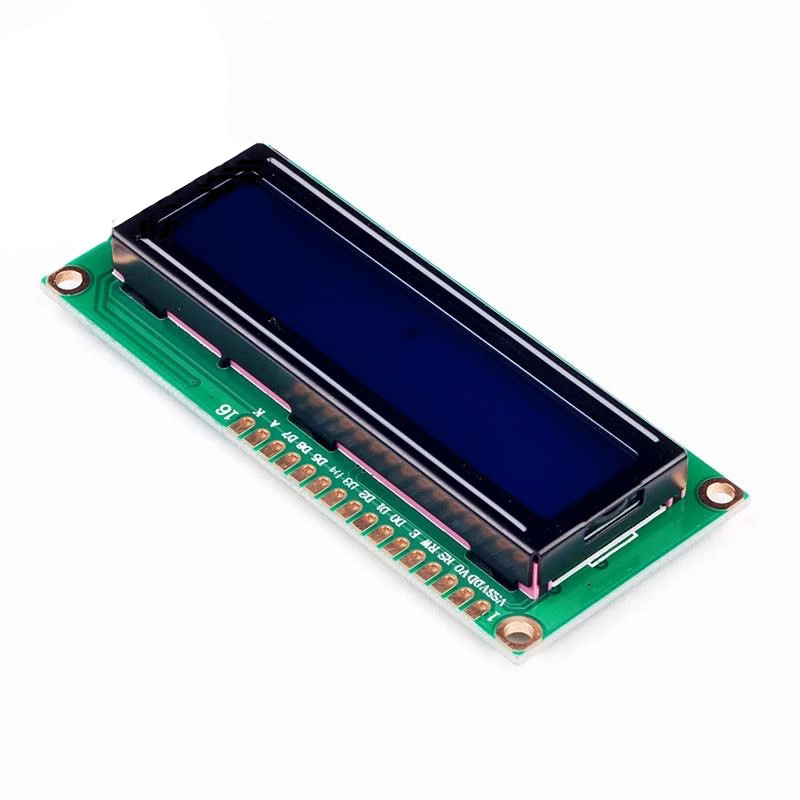

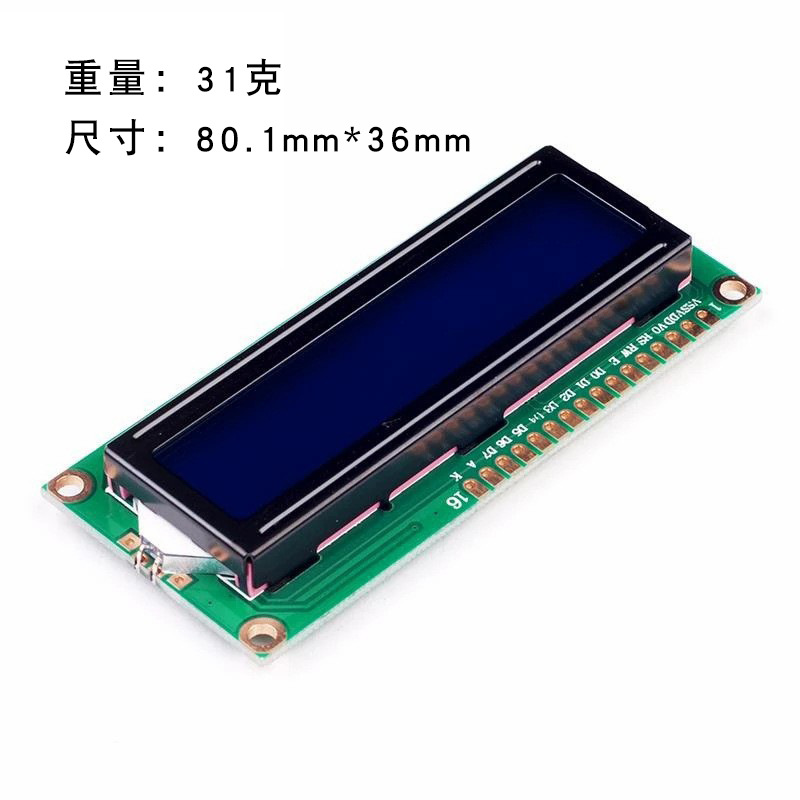

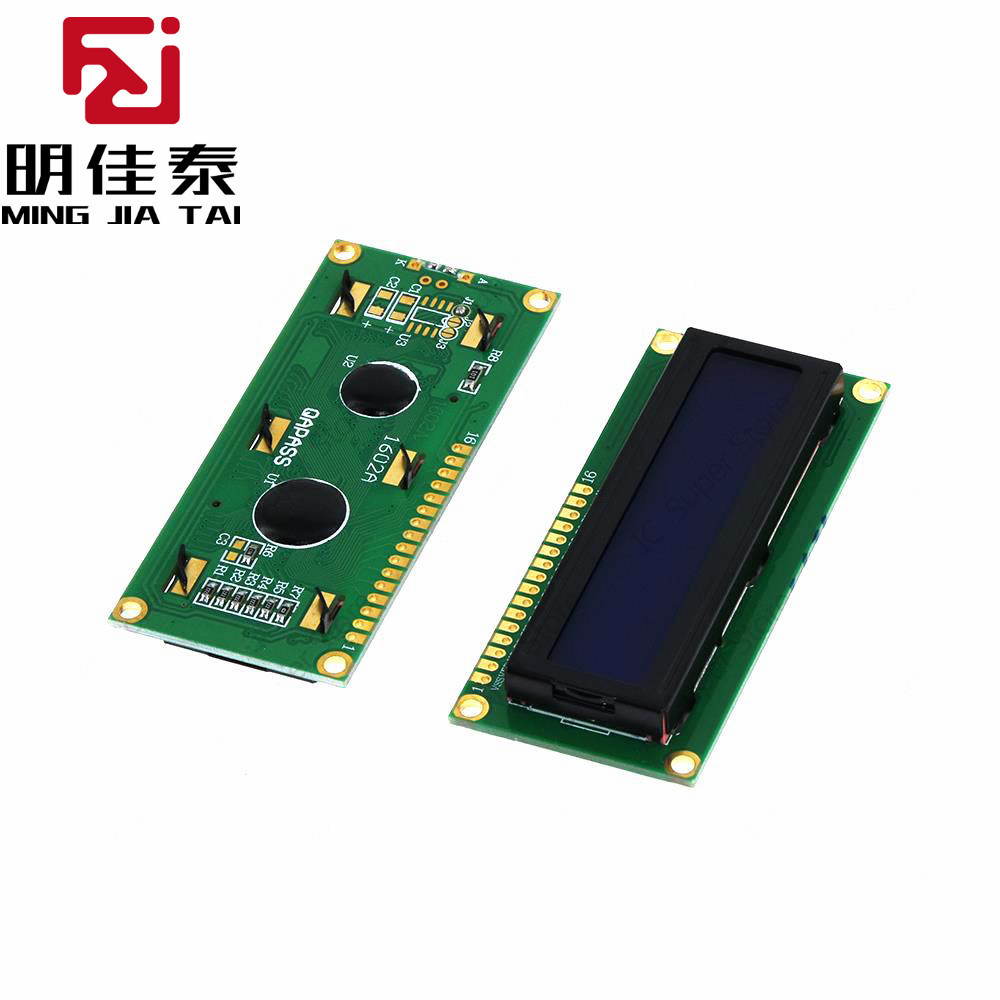

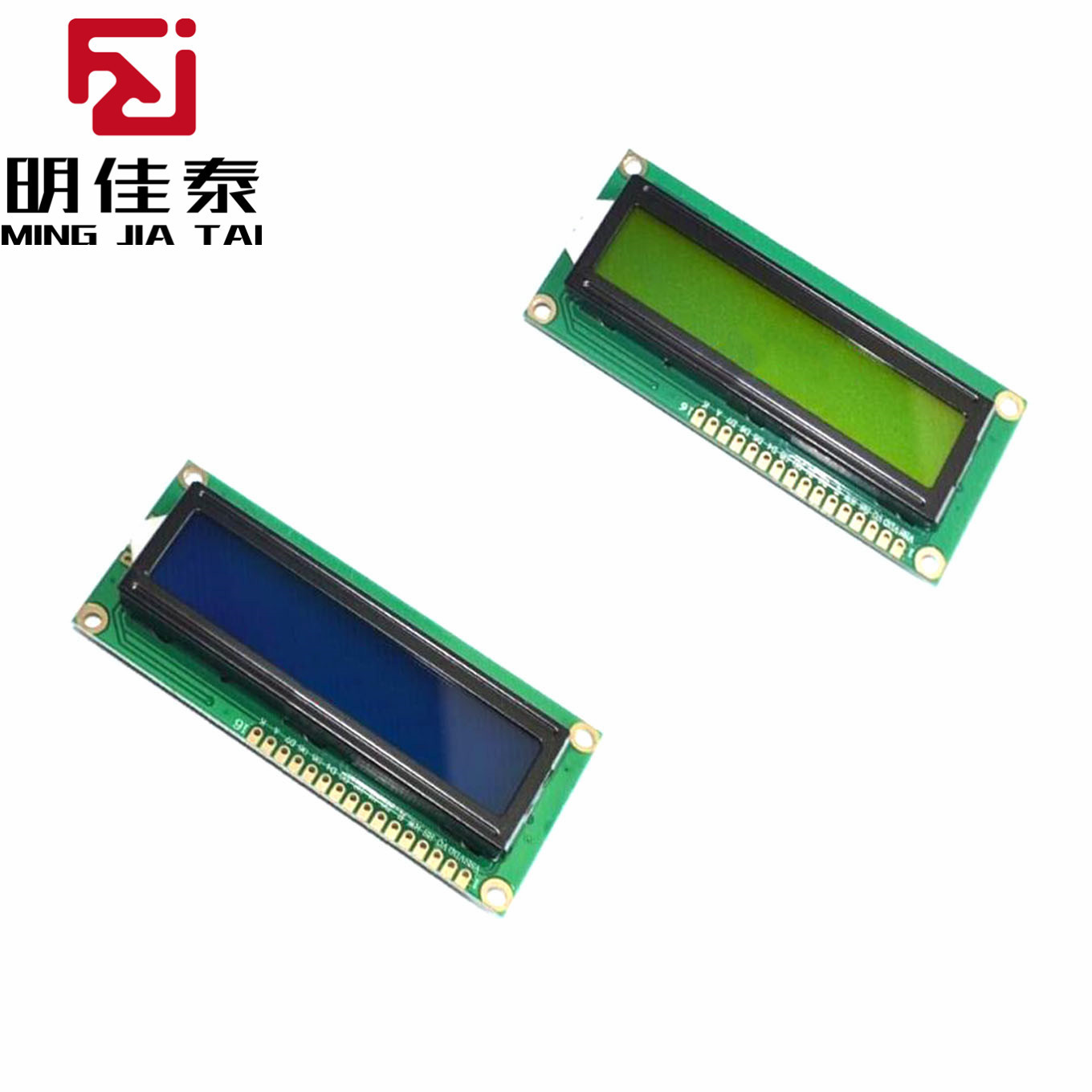

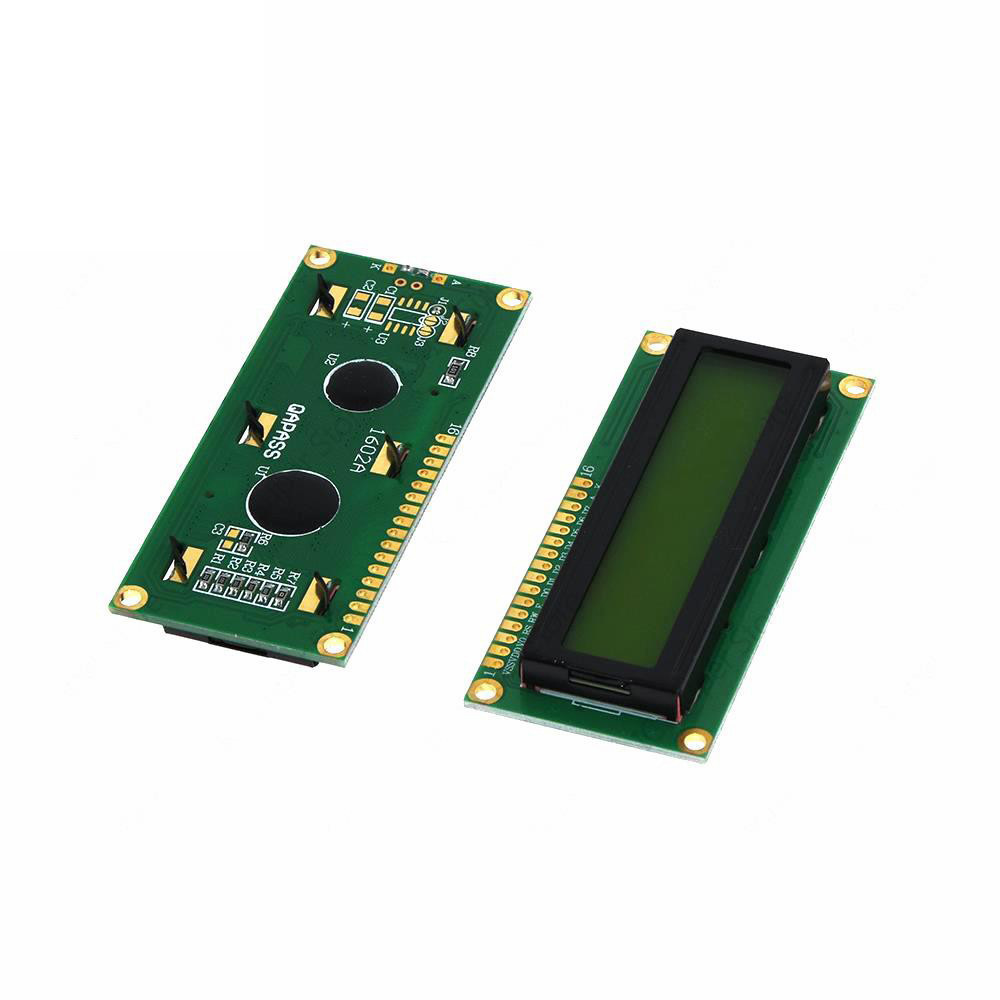

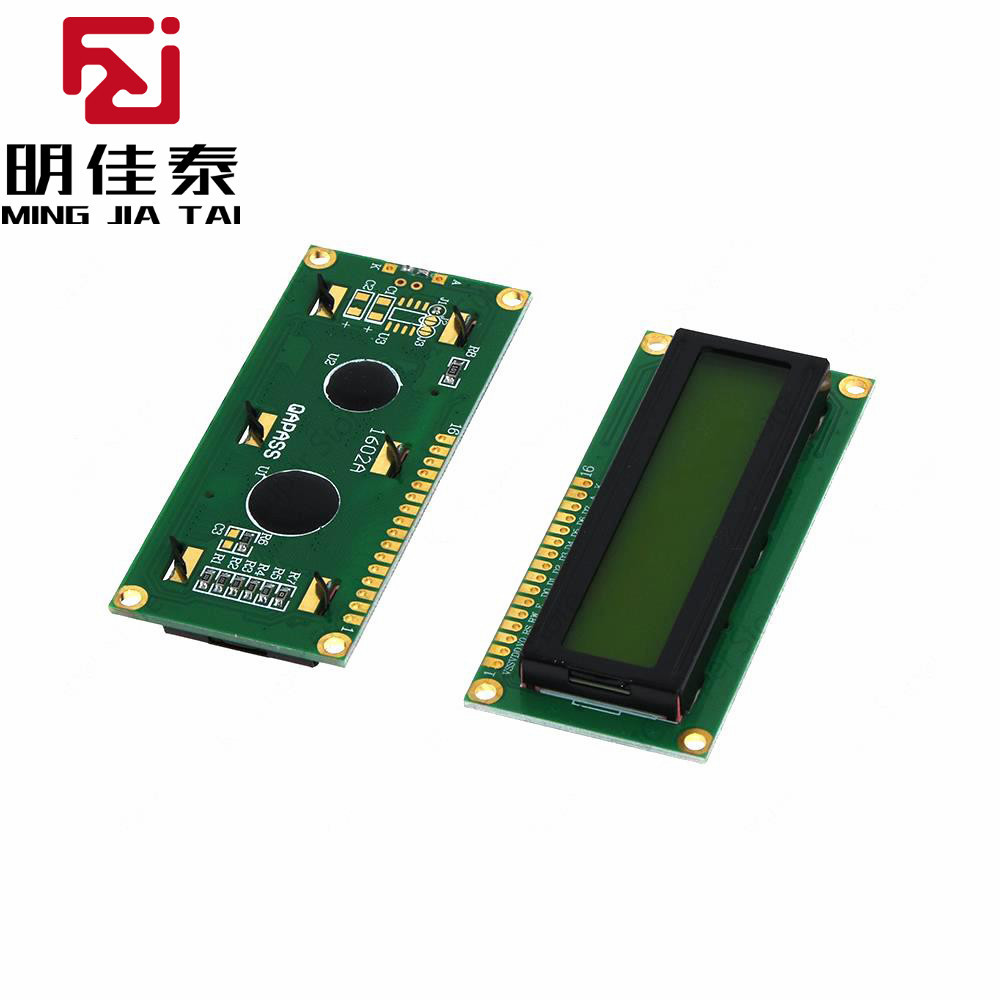

Синий экран 1602A синий экран ЖК-экран Синий 5V Белый шрифт с подсветкой LCD1602

Описание

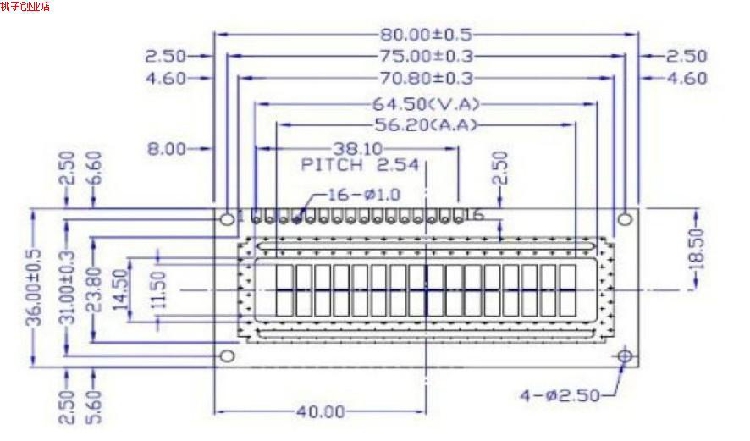

玻璃尺寸

蓝底白字

标准型16X2液晶显示字符模块（背光/蓝屏）

1602采用标准的16脚接口，其中:

脚：VSS为地电源

第2脚：VDD接5V正电源

第3脚：V0为液晶显示器对比度调整端，接正电源时对比度弱，接地电源时对比度，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

5脚：背光电源正极

6脚：背光电源负极

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A” 。

以下是在液晶模块的第二行个字符的位置显示字母“A”的程序： ORG 0000H

RS EQU P3.7;确定具体硬件的连接方式
RW EQU P3.6 ;确定具体硬件的连接方式
E EQU P3.5 ;确定具体硬件的连接方式

MOV P1,#00000001B ；清屏并光标复位
ACALL ENABLE;调用写入命令子程序

MOV P1,#00111000B ；设置显示模式:8位2行5x7点阵
ACALL ENABLE ;调用写入命令子程序

MOV P1,#00001111B ；显示器开、光标开、光标允许闪烁
ACALL ENABLE ;调用写入命令子程序

MOV P1,#00000110B ；文字不动，光标自动右移
ACALL ENABLE ;调用写入命令子程序

MOV P1,#0C0H ；写入显示起始地址（第二行个位置）
ACALL ENABLE ;调用写入命令子程序

MOV P1,＃01000001B ；字母A的代码

SETB RS ；RS=1
CLR RW ；RW=0 ;准备写入数据
CLR E ；E=0 ;执行显示命令
ACALL DELAY ;判断液晶模块是否忙?
SETB E ；E=1 ;显示完成,程序停车

AJMP $

ENABLE:
CLR RS ；写入控制命令的子程序
CLR RW
CLR E
ACALL DELAY
SETB E
RET

DELAY:
MOV P1,#0FFH ；判断液晶显示器是否忙的子程序
CLR RS
SETB RW
CLR E
NOP
SETB E
JB P1.7,DELAY ；如果P1.7为高电平表示忙就循环等待
RET

END

    程序在开始时对液晶模块功能进行了初始化设置，约定了显示格式。注意显示字符时光标是自动右移的，无需人工干预，每次输入指令都先调用判断液晶模块是否忙的子程序DELAY，然后输入显示位置的地址0C0H，后输入要显示的字符A的代码41H。

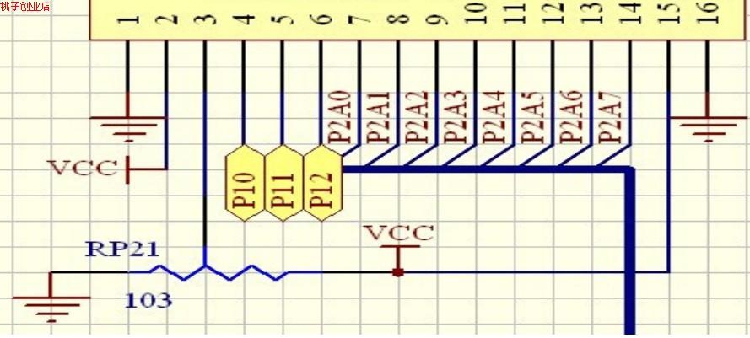

SMC1602A(16*2)模拟口线接线方式
连接线图:
       ---------------------------------------------------
       LCM-----51   LCM-----51   LCM------51
       ------------------------------------------------
       DB0-----P1.0 DB4-----P1.4 RW-------P2.0
       DB1-----P1.1 DB5-----P1.5 RS-------P2.1
       DB2-----P1.2 DB6-----P1.6 E--------P2.2
       DB3-----P1.3 DB7-----P1.7 VLCD接1K电阻到GND
       ---------------------------------------------------

[注:AT89S52使用12M晶振]
=============================================================*/

#define LCM_RW  P2_0 //定义引脚
#define LCM_RS  P2_1
#define LCM_E   P2_2
#define LCM_Data  P1
#define Busy    0x80 //用于检测LCM状态字中的Busy标识

＃i nclude

void WriteDataLCM(unsigned char WDLCM);
void WriteCommandLCM(unsigned char WCLCM,BuysC);
unsigned char ReadDataLCM(void);
unsigned char ReadStatusLCM(void);
void LCMInit(void);
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData);
void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData);
void Delay5Ms(void);
void Delay400Ms(void);

unsigned char code uctech[] = {"uctech"};
unsigned char code net[] = {"uctech.icpcn.com"};

void main(void)
{
 Delay400Ms(); //启动等待，等LCM讲入工作状态
 LCMInit(); //LCM初始化
 Delay5Ms(); //延时片刻(可不要)

 DisplayListChar(0, 5, uctech);
 DisplayListChar(0, 0, net);
 ReadDataLCM();//测试用句无意义
 while(1);
}

//写数据
void WriteDataLCM(unsigned char WDLCM)
{
 ReadStatusLCM(); //检测忙
 LCM_Data = WDLCM;
 LCM_RS = 1;
 LCM_RW = 0;
 LCM_E = 0; //若晶振速度太高可以在这后加小的延时
 LCM_E = 0; //延时
 LCM_E = 1;
}

//写指令
void WriteCommandLCM(unsigned char WCLCM,BuysC) //BuysC为0时忽略忙检测
{
 if (BuysC) ReadStatusLCM(); //根据需要检测忙
 LCM_Data = WCLCM;
 LCM_RS = 0;
 LCM_RW = 0;
 LCM_E = 0;
 LCM_E = 0;
 LCM_E = 1;
}

//读数据
unsigned char ReadDataLCM(void)
{
 LCM_RS = 1;
 LCM_RW = 1;
 LCM_E = 0;
 LCM_E = 0;
 LCM_E = 1;
 return(LCM_Data);
}

//读状态
unsigned char ReadStatusLCM(void)
{
 LCM_Data = 0xFF;
 LCM_RS = 0;
 LCM_RW = 1;
 LCM_E = 0;
 LCM_E = 0;
 LCM_E = 1;
 while (LCM_Data & Busy); //检测忙信号
 return(LCM_Data);
}

void LCMInit(void) //LCM初始化
{
 LCM_Data = 0;
 WriteCommandLCM(0x38,0); //三次显示模式设置，不检测忙信号
 Delay5Ms();
 WriteCommandLCM(0x38,0);
 Delay5Ms();
 WriteCommandLCM(0x38,0);
 Delay5Ms();

 WriteCommandLCM(0x38,1); //显示模式设置,开始要求每次检测忙信号
 WriteCommandLCM(0x08,1); //关闭显示
 WriteCommandLCM(0x01,1); //显示清屏
 WriteCommandLCM(0x06,1); // 显示光标移动设置
 WriteCommandLCM(0x0C,1); // 显示开及光标设置
}

//按指定位置显示一个字符
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData)
{
 Y &= 0x1;
 X &= 0xF; //限制X不能大于15，Y不能大于1
 if (Y) X = 0x40; //当要显示第二行时地址码+0x40;
 X = 0x80; // 算出指令码
 WriteCommandLCM(X, 0); //这里不检测忙信号，发送地址码
 WriteDataLCM(DData);
}

//按指定位置显示一串字符
void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData)
{
 unsigned char ListLength;

  ListLength = 0;
 Y &= 0x1;
 X &= 0xF; //限制X不能大于15，Y不能大于1
 while (DData[ListLength]>0x20) //若到达字串尾则退出
  {
   if (X <= 0xF) //X坐标应小于0xF
    {
     DisplayOneChar(X, Y, DData[ListLength]); //显示单个字符
     ListLength++;
     X++;
    }
  }
}

//5ms延时
void Delay5Ms(void)
{
 unsigned int TempCyc = 5552;
 while(TempCyc--);
}

//400ms延时
void Delay400Ms(void)
{
 unsigned char TempCycA = 5;
 unsigned int TempCycB;
 while(TempCycA--)
 {
  TempCycB=7269;
  while(TempCycB--);
 };

以上程序仅供参考！！
