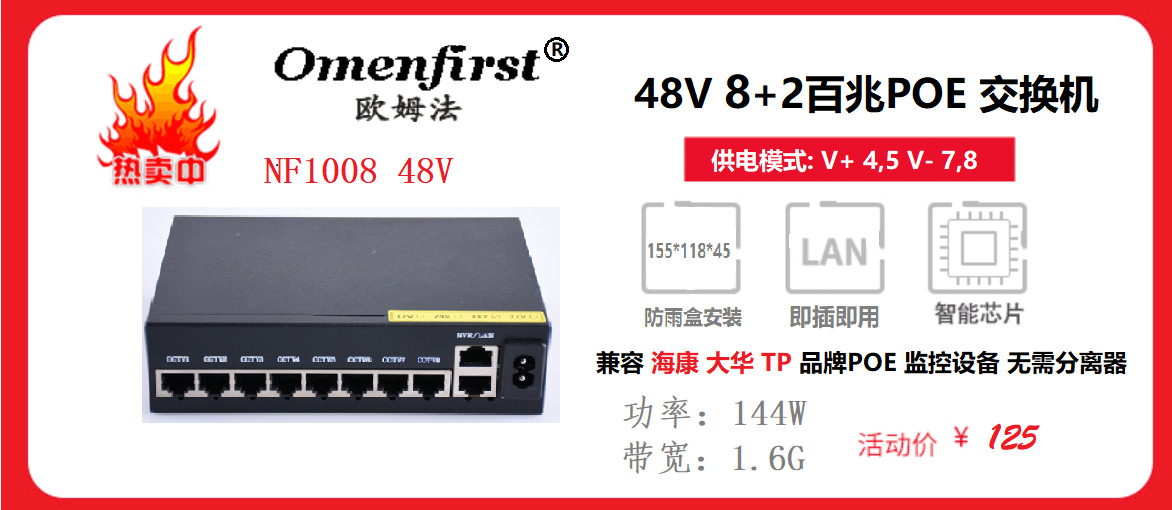

10-портовый 100 триллион 8 + 2 POE коммутатор 48 В источник питания мониторинг сети беспроводной AP завод оптом 4578 источник питания

协议支持：

兼容IEEE802.3at IEEE802.3af

CCTV供电极性:

4，5正7. 8负。

背板带宽：

1.6G

总功率：

内置144W

传输速率：

10/100Mbps

输入参数：

AC 220V

背板带宽：

1.6G

输出电压：

DC 48V

MAC地址表：

1K

输出参数：

POE端口DC 15.4W/30W

CCT供电模式:

无损供电

CCTV供电距离：

MAX 150米

规   格：

155*118*45

净   重：

0.98KG

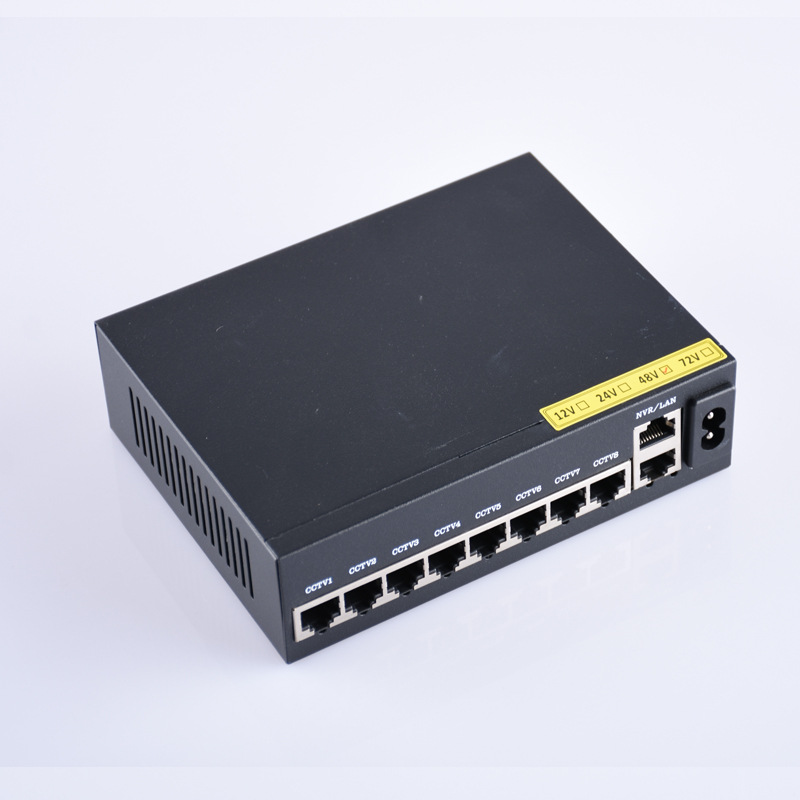

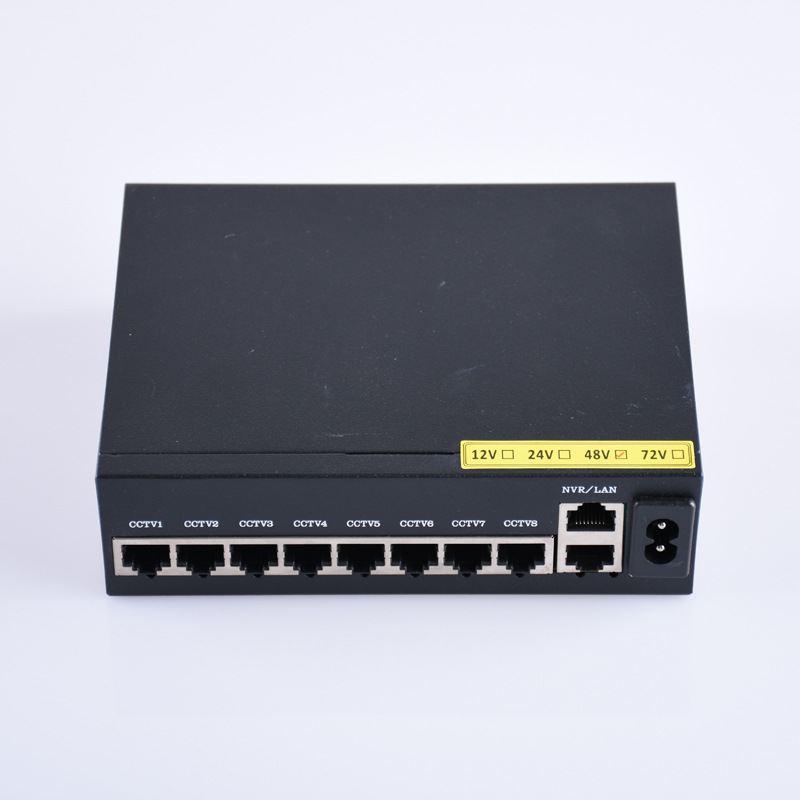

           1:交换机接入220V电源，红色指示灯长亮机器正常.

           2:网络信号灯（绿灯）自检复位.

           3: LAN口 接入网线到上联路由器.

           4: NVR口接入到NVR .

           5: CCTV口按顺序接入监控设备.

     故障：在本操作如果插入网线后出现红灯闪亮，交换机启动短路保护功能，表示最后插入网线有短路现象，拔掉最后插入网线，检查交换机是否工作正常。如果交换机工作正常则把最后插入网线重夹水晶头或排除短路地方即可.

          6:设定（搜索）监控IP地址.

          7: NVR设置.

          8 :正常使用.

按国际标准的要求POE交换机的电压范围是DC44V—57V统称48V

同时要有信号协议PSE放电功能。必须配合受电端PD（协议分离器）两者才能使用。但缺点是功率受到限制，IEEE802.3af（15.4W）/at(30W).这种做法对其他非监控供电的网络接入设备是非常有利的，因为正常网络接入是没有受电PD模块（协议分离器）的，所以网线不带供电，也就所说的不烧设备。但成本比较高，而且故障率也高。

而对于监控设备来讲，监控设备更需要长期稳定的供电效果，所以不经过任何限制就能给监控设备供电更能达到稳定效果。也就是无损供电。

市场目前产品有72V非标，60V非标，48V非标，24V非标，12V非标。供电模式有（4，5 7，8）供电和（1，2 3，6）供电，少数8芯供电。48V非标（即48V监控专用POE交换机）基本能和国标接轨。性能超过国标，单端口最大功率达55W,稳定性更佳，供电距离较远。12V非标能极大限度降低成本，合理安装能达到最低安装成本和最稳定状态。

简单地说就是带协议是国标不带协议是非标，而不是按电压不同来区分国标和非标，在监控方面48V非标比国标更加拥有优越性。

根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）

200万： 1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；

用千兆交换机，可以接75台（75×8=600M）H.265减半就可以了。

计算方法如下：如果接960P的网络摄像机，一般15路图像以内，用百兆交换机；超过15路则用千兆交换机；如果接1080P的网络摄像机，一般8路图像以内，用百兆交换机，超过8路则用千兆交换机。
