Гравировальный станок MACH3V2.1-L панель интерфейса управления ЧПУ 4 оси 6 карты управления движением управления механическим инструментом

Описание

产品名称：MACH3接口板  型号：MACH3V2.1-L

本縺接默认是配一条1.5米的一头公一头母的25针的并口线

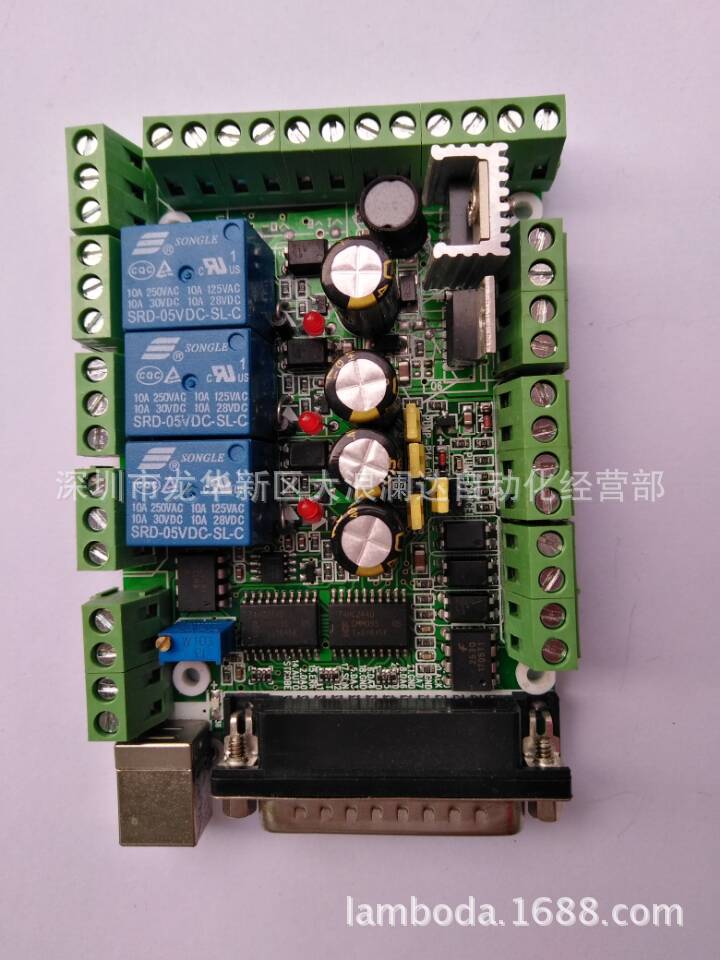

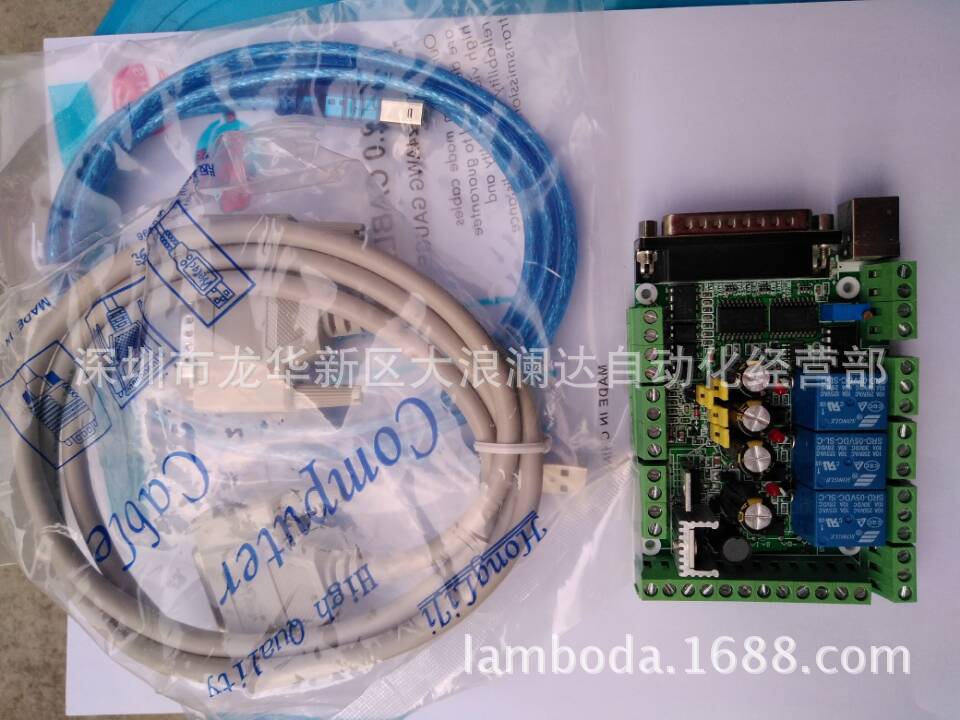

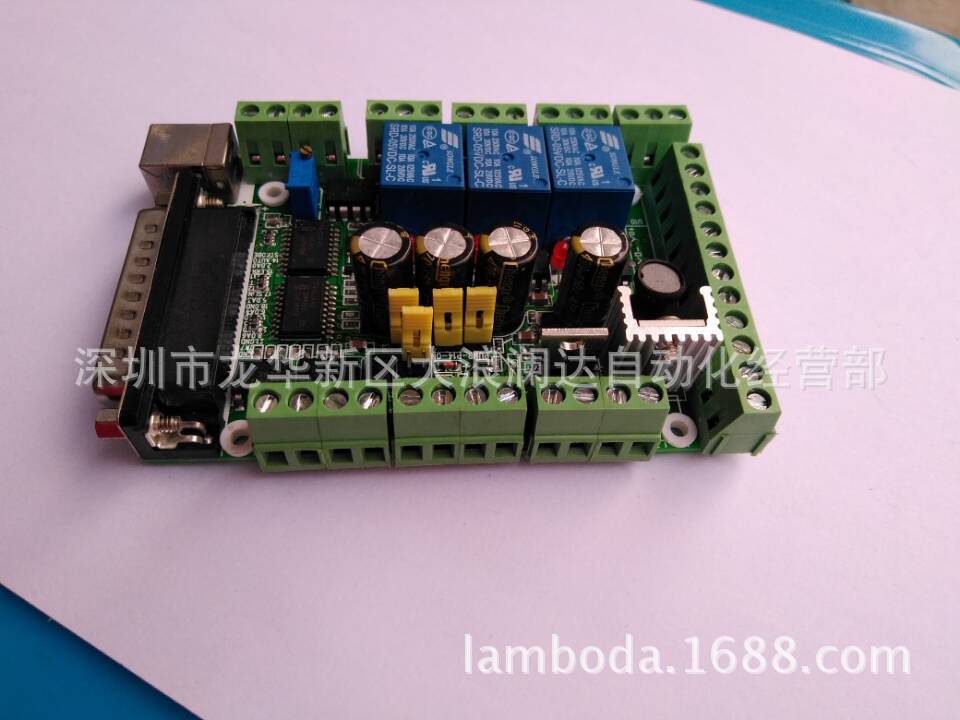

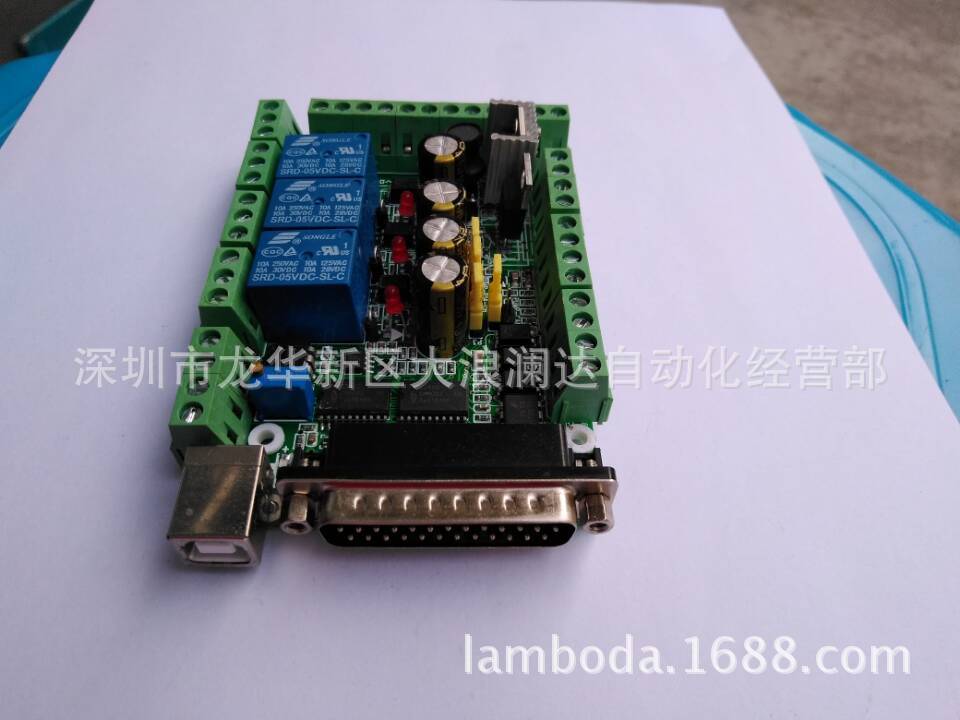

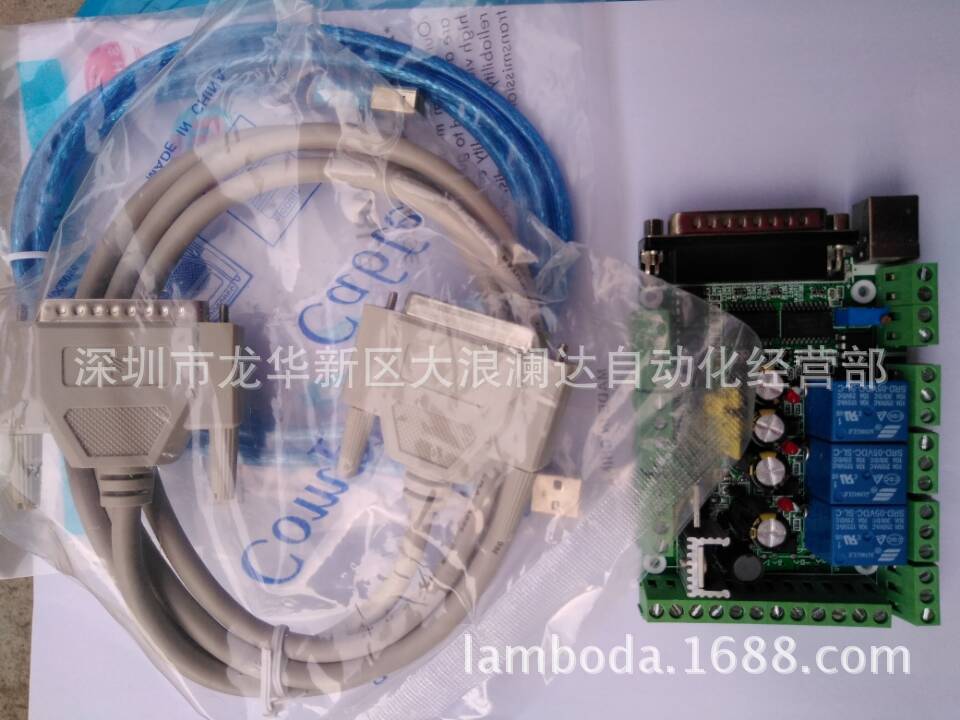

发货清单 ：MACH接口板主板1个(防静电袋独立包装）+1.5米的USB线1条+1.5米的一公一母的25针并口线1条。

赠送的MACH3相关的软件及设置说明书资料等通过电邮方式。

3. 安装软件注意几点：

1）我们赠送的软件是2.63版本，这个版本的软件不支持WIN7系统，要用XP系统。

2） MACH3软件是用25针的并口控制的，如果是笔记本电脑没有自带并口的，得购PCI转并口卡才可以，不支持续USB转的并口卡。

3）软件安装时，一定要按发送资料中的“操作.TXT”文件来做，软件要装在C盘/根目录下，一般是显示C:/MACH3,另外软件安装好后，有自带测试程序。可以选择在MACH3系统中，导入G代码，文件路径选C：/MACH3/GCODE/CROSS.TAP

4、本店还有其他2个的版本，功能和外观都差不多，主要不同功能有：

①.供电电压范围更宽为15-50VDC.

②增加隔离电源模块。不用再插USB线到电脑的USB口取电。只插一条LPT线即可，使用更方便可靠。

一、适用范围

用于运行MACH3数控系统软件的电脑主机（LPT端口）与外围机床动力电气部分的信号处理。可以适用：数控雕刻机、数控车床、数控等离子切割机、激光雕刻机、数控铣床、加工中心等机床。配合电脑主机与MACH3系列软件使用，从而成为具有性价比的数控系统。

二、性能特点

  1、输出与输入信号号全经专用高速芯片处理，把信号进行修正，放大，去除了不必要的干扰信号，使整机运行更稳定。

  2、电脑的LPT端口电源与其它部分的电源隔离供电，使电脑与机床间能有效隔离。从而进一步保证了安全性与稳定性。使电脑与机加工数据更安全

  3、共有5个输入信号与电脑主机通讯，全部经光藕隔离，其中P11,P12口为高速光藕隔离，可用于接主轴码盘，或手轮A,B相等要求严格的信号。预留有12V-OUT,5V-OUT电源输出接口，可以用来接霍耳感应开关、接近开关等这些需要的电源。共有5个输入端口，可以设置成：限位，原点，对刀，启动，急停，主轴转速输入，MPG输入等任意的其中5个功能。

4、共有12个输出信号可供使用。可以支持6轴联动控制输出。也可以只选其中的某个或几个轴来控制。这12个输出口有部分是功能复用的。在使用时，一个输出口只能当一个功能用。

  5、特设有3个可以支持MACH3软件编程控制的继电器。通过控制MACH3软件，可以控制任意一个继电器的通、断.每个继电器都有吸合指示灯，使用时更直观，方便。这3个继电器可以用来控制液态冷却剂，雾态冷却剂，气液态冷却剂等的启闭。也可以用来控制电磁阀等器件的电源开关。P2口用于主轴，P3口用于冷却液，P4口可自行定义。

6、特设高速光藕隔离来控制主轴转速。可以输出2.5KHZ以内的PWM信号，输出口为并口P1口。本接口板上有个一PWM转为0-10V的D/A电路。可以输出0-10V电平去控制一些市面上只有模拟量控制转速的变频器.从而控制主轴转速。要注意的是PWM输出与0-10V输出只能二选一。不能同时使用。

  7、接口板可以接共阴或共阳输出到步进驱动器，或伺服驱动器（伺服驱动器需支持数字信号）。输出为5V电平。

  8、宽电压输入供电：16-35VDC供电。有防接反保护功能。

另外还有2组输出电压端：有5V和12V电压，100MA输出能力。

9.备注：接口板5V和12V电压的输出端电流输出能力提升到200MA。如有虽要可以与我们联系

  三、功能说明

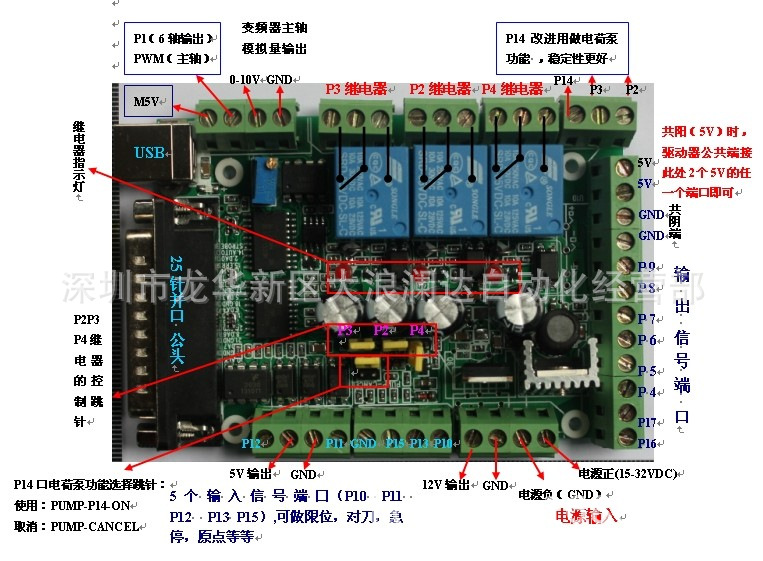

标识图

1、5个输入端口

2、11个输出端口

3、板中的电源输入有两种方式

   一种是16-32V的输入（设计有防接反功能）

   另外还有一组5V是取自于USB口的，也就是说本款接口板一定要接一条USB线才可以工作。（本店发货时配有一条USB线）。因为要做隔离保护功能，所以这两个地方的供电电压必须是与USB的供电电压是相对独立开来的才行

4、本接口板支持共阴和共阳接法，MACH3中的相关的设置会电邮给您，若未收到，请联系店主。

5、发货时会赠送有一条USB线，产品的说明书会以邮件方式给您，另外赠送MACH3的安装及教学相关软件资料，若收到产品后未收到相关的说明书等资料，请联系店主，谢谢！
