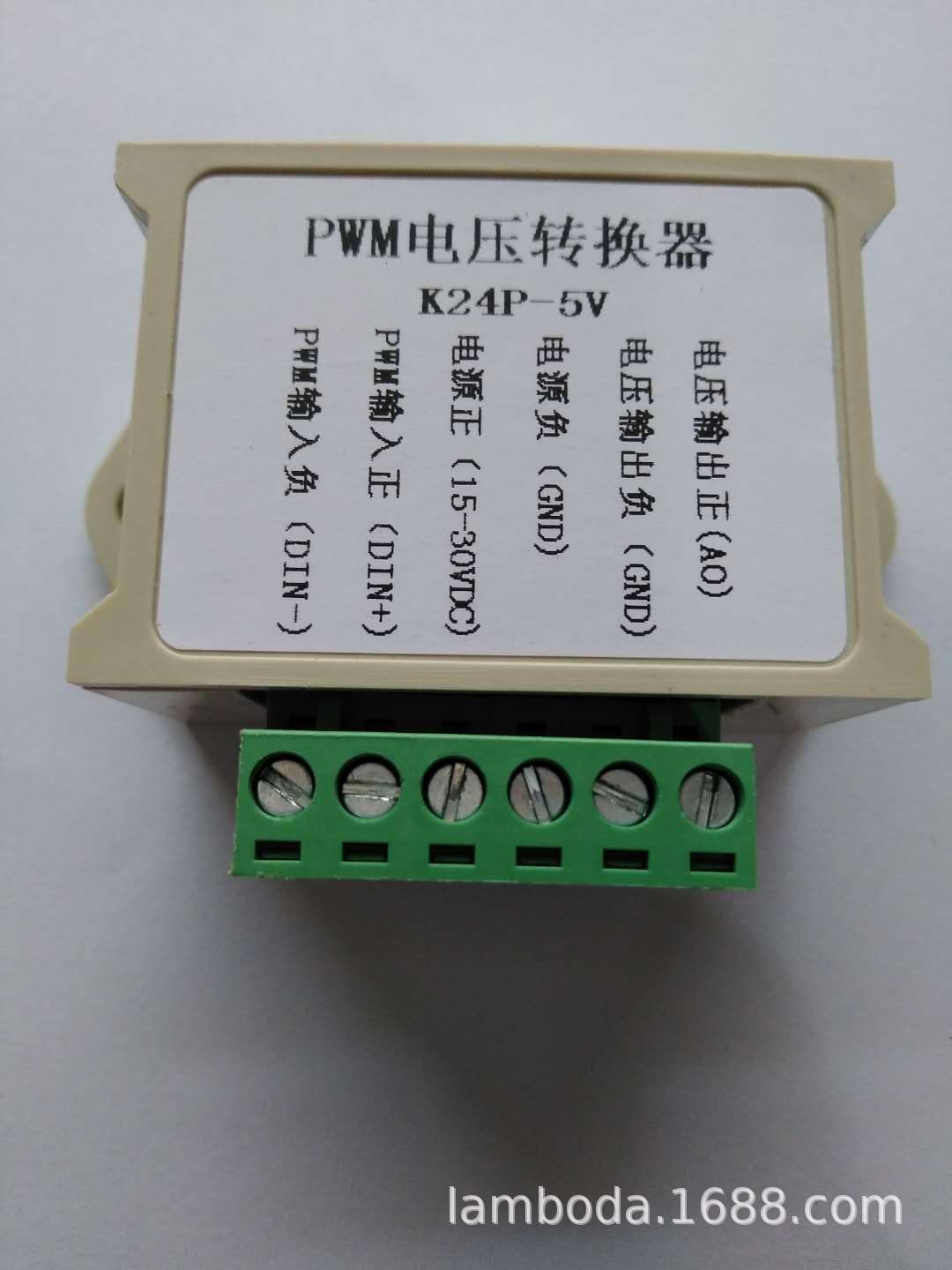

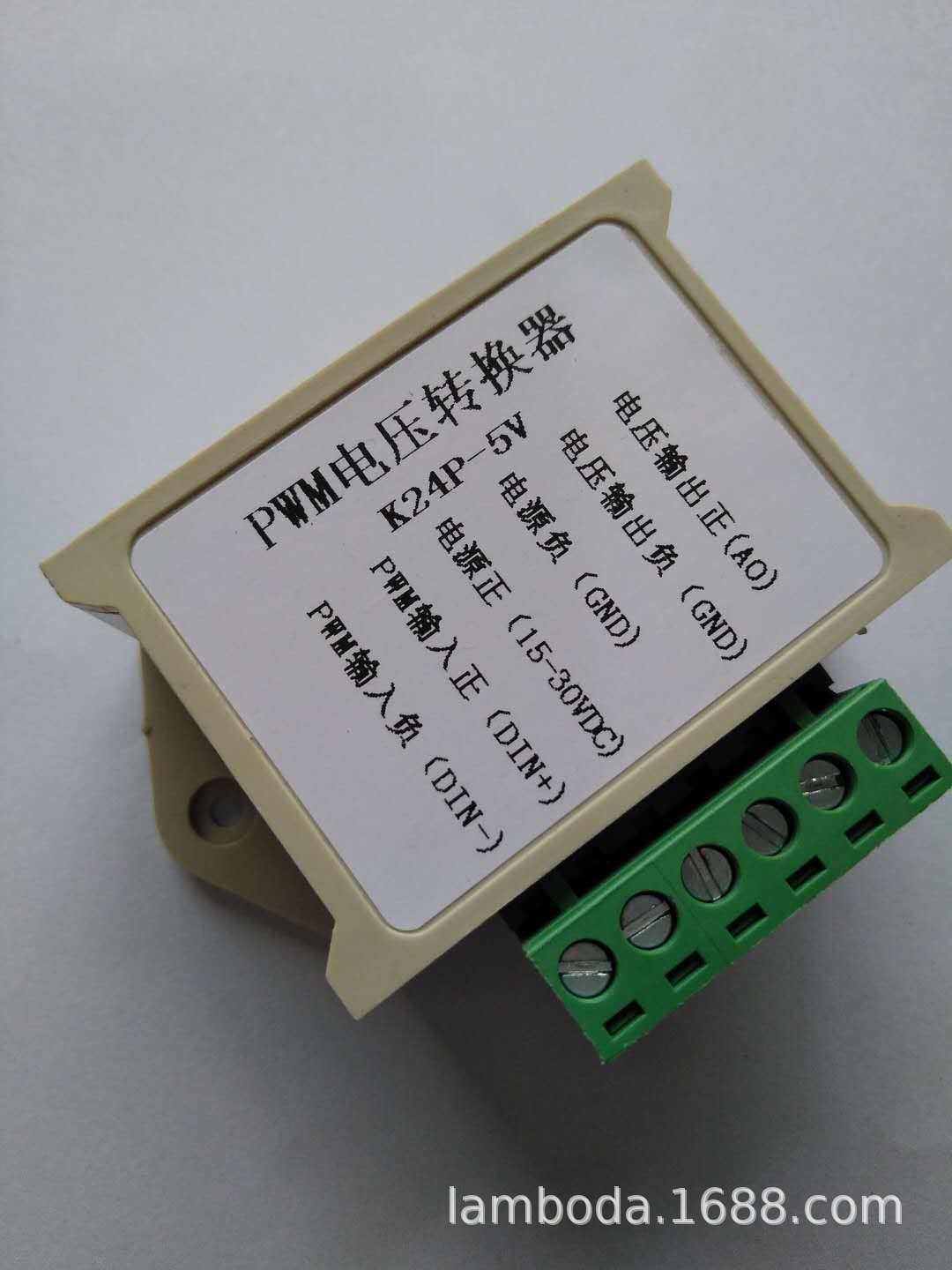

K24P-5V 24VP WM на напряжение 0-5V, цифровой объем в аналоговый преобразование промышленного интерфейса ПЛК

Описание

产品名称：PWM电压转换器

本縺接默认发货是型号：K24P-5V 也可以拍下备注所需要的是哪一种型号

K24P-5V：输入24V电平的0-100%PWM信号 ，输出0-5V电压

长宽高73*54*30MM  两孔之间61MM  两个安装孔是装M3的螺丝

一、功能与作用:

1.将0-100%PWM数字信号转换成模拟量信号。

2 .输入数字信号可以是3.3V或5V或24V电平的0-100%PWM信号

3.输出模拟量信号可以0-10V电压或者0-5V电压。

4.根据输入输出信号的不同，有6种产品型号可供选择，

型号分别有K5P-10V; K5P-5V; K24P-10V; K24P-5V; K3.3P-10V; K3.3P-5V。

K5P-10V：输入5V电平的0-100%PWM信号 ，输出0-10V电压

K5P-5V：输入5V电平的0-100%PWM信号，输出0-5V电压

K24P-10V：输入24V电平的0-100%PWM信号 ，输出0-10V电压

K24P-5V：输入24V电平的0-100%PWM信号 ，输出0-5V电压

K3.3P-10V：输入3.3V电平的0-100%PWM信号，输出0-10V电压

K3.3P-5V：输入3.3V电平的0-100%PWM信号，输出0-5V电压

5.广泛用于PLC；单片机或其它工业控制板的的信号接口切换。

6.电源有防接反功能

7、长*宽*高：73*52*27MM

二、参数：

1、PWM信号接收频率范围：100HZ-3KHZ,建议1KHZ-3KHZ.也可订制其它频率的PWM信号。

2、PWM信号输入电平范围：

峰峰值4.5V到10V电平时，选择输入信号是5V电平型号的产品。该类电平信号主要针对常规的工业控制卡（如MACH3板卡),5V的CPU的接口。,

峰峰值12到24V电平时，选择输入信号是24V电平型号的产品。该类电平信号主要针对常规的PLC接口

峰峰值3.3V电平时，选择输入信号是24V电平型号的产品。该类电平信号主要针对3.3V电平的单片机接口。3.3V的电平是要订制。

3、模拟量电压输出参数，下面是以输出0-10V电压来说明

上电后，没有输入信号时，输出是0V,有输入才有输出。

转换对应关系，一般出厂时都设定好。

第一次上电时，可做一个校准调试：找一个50%占空比的信号接入到DIN-,DIN+，幅度对应所选的型号，3.3V或5V或24V。频率在1KHZ-3KHZ，用万用表测量AO,GND两个端口，这时表显示在5.4V左右，调整板上的电位器，使万用表上显示在5.40v.这样就校准了你的脉冲信号与本模块的对应关系。本模块的分辨率在0.1V。输出电流能力10MA。如果占空比的百分比数与电压的关系相反时，可以在MACH3软件里把设置PWM输出的引脚勾选(或叉选）一下STEP LOW,ACTIVE对应脚的复选框即可。

4、输入电源的电压范围为15-30VDC（电源功率要求：大于100MA），建议供电电压15-24VDC,

12V电平时,电源不能用12VDC供电,最少要15VDC以上的电源,如果一定需要用12V的电源供电,也可以订制12VDC供电的转换器.

5、安装固定：外壳有2个螺丝孔。

三、端口意义如下：

1、DIN+:PWM信号输入正。(共阴接法时。这里接PWM信号，共阳接法时，这里接信号端的5V或24V)

2、DIN-:PWM信号输入负。(共阴接法时。这里接信号端的GND，共阳接法时，这里接PWM信号)

3、15-30V:电源输入正端。

4、GND:电源地线。

5、GND :信号地线。与电源地线GND端口是相通的。

6、AO :模拟量电压（0-10V或0-5V）输出端口。
