DPPI-31A Специальный маленький Поплавковый выключатель резервуара для воды Уровень жидкости Поплавковый выключатель уровня воды Индукционный переключатель с магнитным управлением

Описание

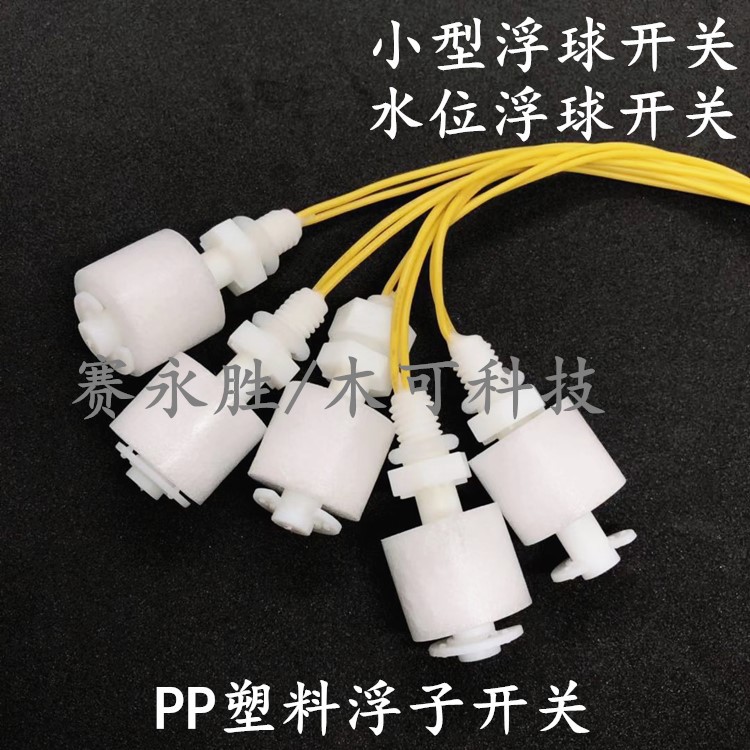

小型液位浮球开关 PP塑料浮子开关 水位浮球开关.

     小型浮球液位开关专门用于：各种中小型常压和受压储液罐的液位检测、现场指示 信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式，适用于各种形式的容器。

产品分类说明     系列 组合形式 特点

塑胶类 全PP材料 无毒辣,食品级,适用于水类介质的食品,家电等产品

PP+NBR浮球 可耐较高温度,比重低,适用于油类介质

PVDF 耐温120度，耐酸碱腐蚀,结构精巧耐用

Teflon 产品寿命长、可靠性好，耐压能力更强，适用范围广。应用于大多数油类，在水中具有良好的稳定性。

 不锈钢类 全不锈钢 使用寿命长,耐较高温,使用于水和油及弱酸碱环境

 全不锈钢(耐高温) 耐温达200度,适用于油类高温环境      不锈钢+PP浮球 无毒,食品级,适用于特定杆长的水类介质产品

 不锈钢+NBR浮球 可耐较高温度,比重低,适用于特定杆长的油类介质产品

选型说明：请依照被测物之使用温度、压力、比重、耐酸碱等特性，选用上表所列各种规格的浮球。

在密闭的金属内，设置一点或多点的干簧管，然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球，利用固定环将浮球固定在与磁簧开关相关范围内，当浮球移动时，其内部的磁铁吸引磁簧开关接点动作，以作为液位的控制或指示。

    安装使用说明
    ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣　
    ◆安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。
    ◆若开关装置于容器池壁，可加装L型角钢支架。
    ◆若开关装置于搅拌区域，可安装防波管或防波挡板。
    ◆选择管的内径大于浮球直径的法兰连接管。
    ◆配线时建议使用多蕊电缆。
    ◆被控制线路负载必须与浮球开关接点容量相匹配。
    ◆被测液体的比重必须大于浮球比重。
    ◆浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

    接点保护线路
    ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
    ◆当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。
    注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关
    ◆当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流;建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。

    配线及接点说明
    ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
    ◆打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。
    ◆接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。

    ◆浮球接点分为三种形式：

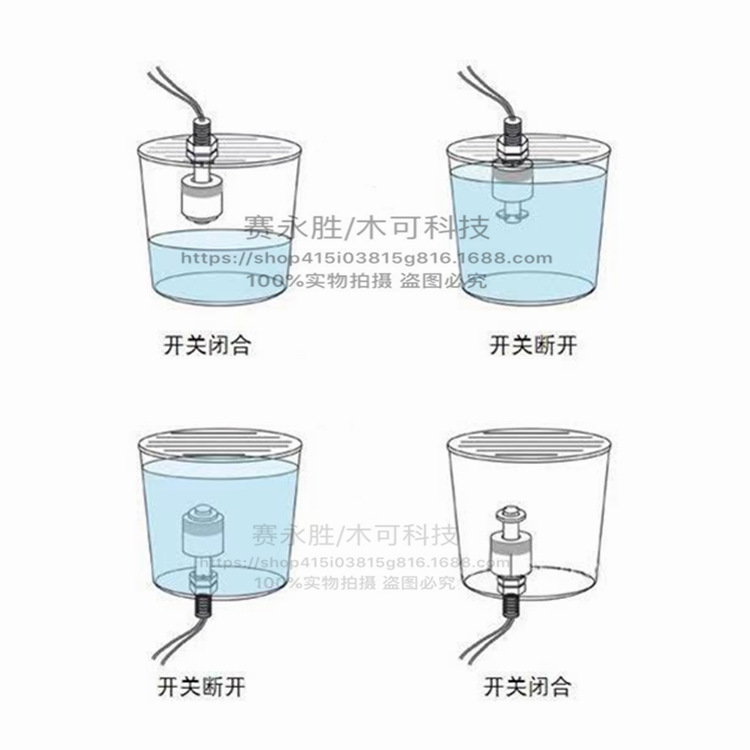

    ①1A：表示液位高于浮球时A-C接点接通
    ②1B：表示液位低于浮球时B-C接点接通
    ③1AB：表示液位低于浮球时A-C接点断开，B-C接通;液位高于浮球时则A-C接点接通，B-C断开
    ◆接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。　

    常见故障及排除
    ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
    ◆故障现象、原因分析及排除方法
    浮球不动作
    ① 液体比重小于浮球比重→重新确认浮球比重
    ② 浮球漏水→与本公司联系更换浮球
    ③ 异物卡住浮球→清除异物
    ◆浮球动作，但无信号输出
    ① 浮球位置偏移→调整浮球位置
    ② 磁簧开关损坏→更换磁簧开关
    ◆信号输出不正常, 附近有磁场干扰→消除磁场
    ◆信号保持，无法复原, 浮球不能复归，有异物卡住→清除异物
    ◆一点会有两个信号输出, 环扣位置移动→调整环扣位置
    ◆若非以上故障，请来电本公司由技术人员解答。
    日常维护
    ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
    ◆定期清除连杆及浮球上的污垢（周期视介质而定）。
    ◆检查环扣上的螺钉是否有松动。
