Оборудование для испытаний болтов для ветроэнергетики M56 M64

Описание

风电行业螺栓检测设备 大型螺栓检测设备 M56 M64  济南友金机械设备有限公司专业生产 销售 批发

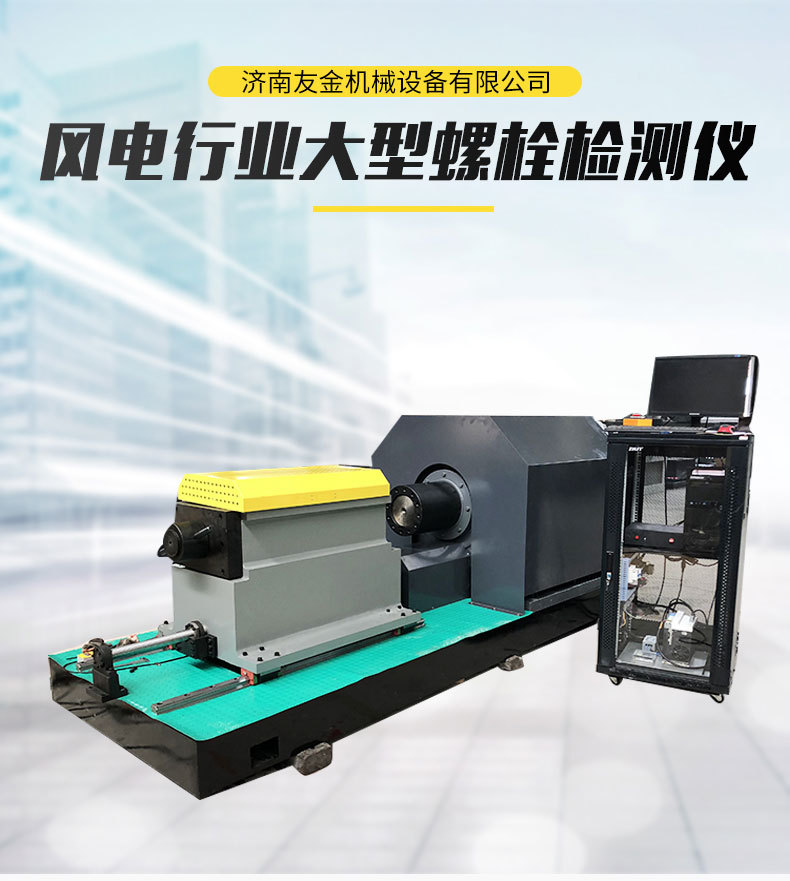

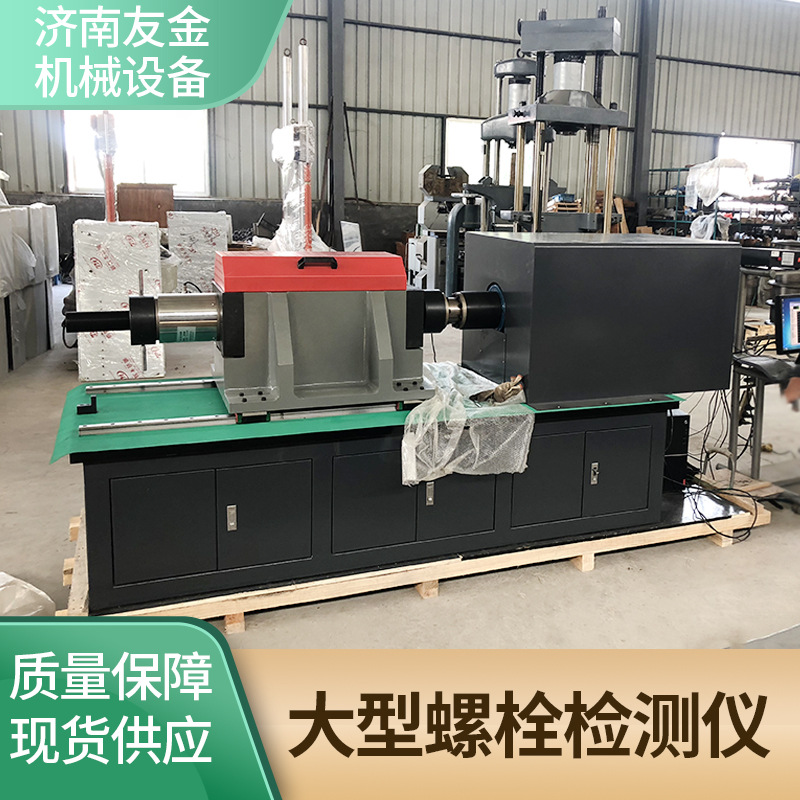

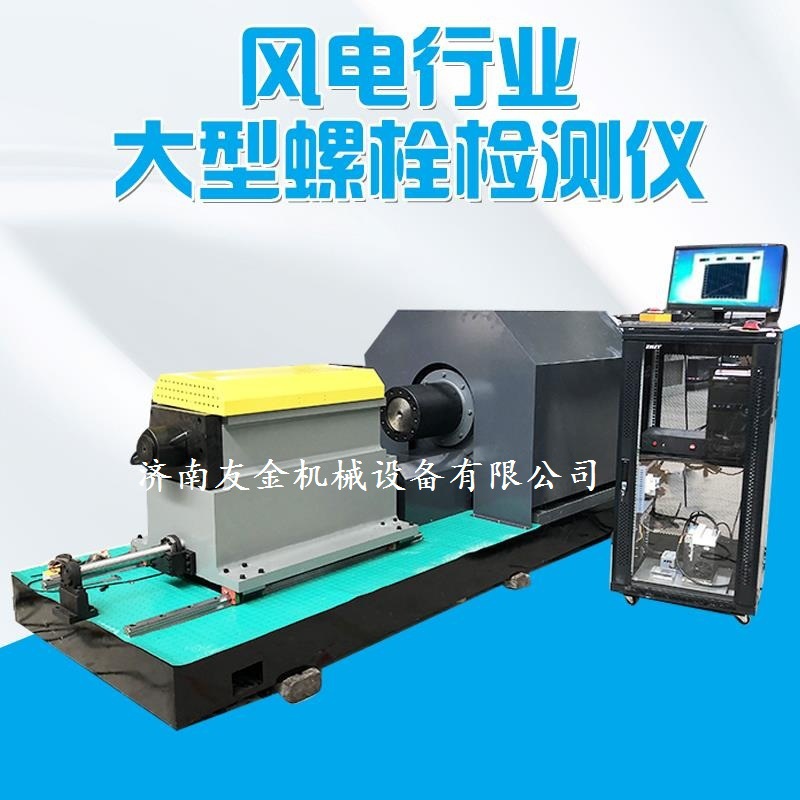

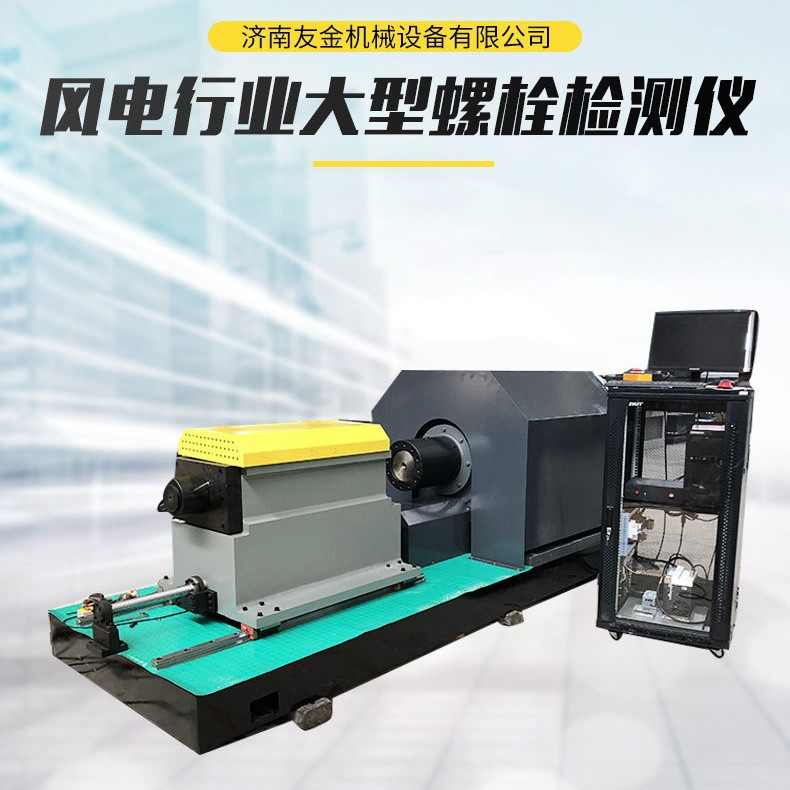

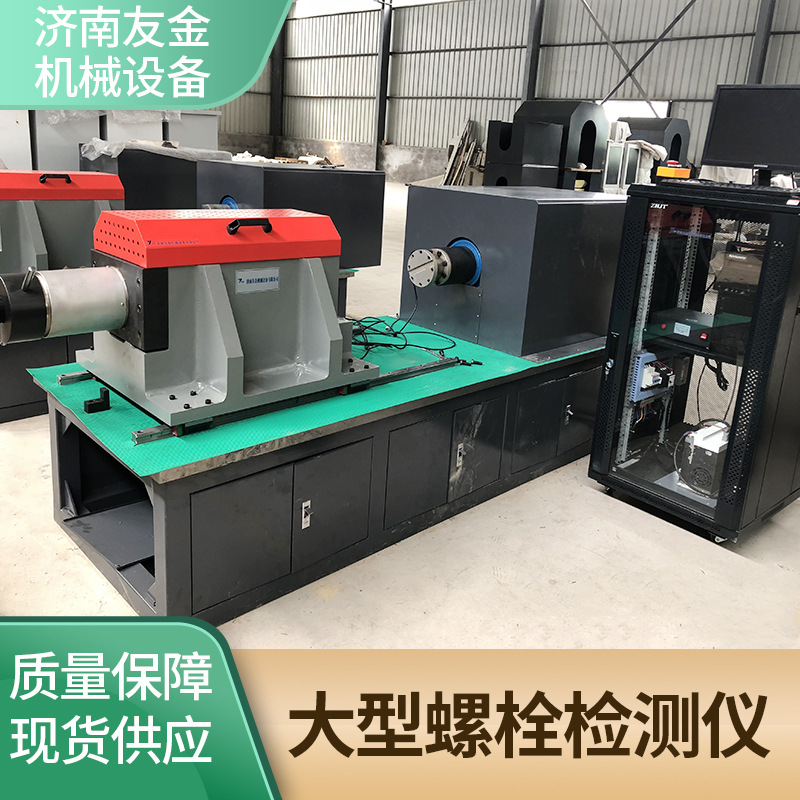

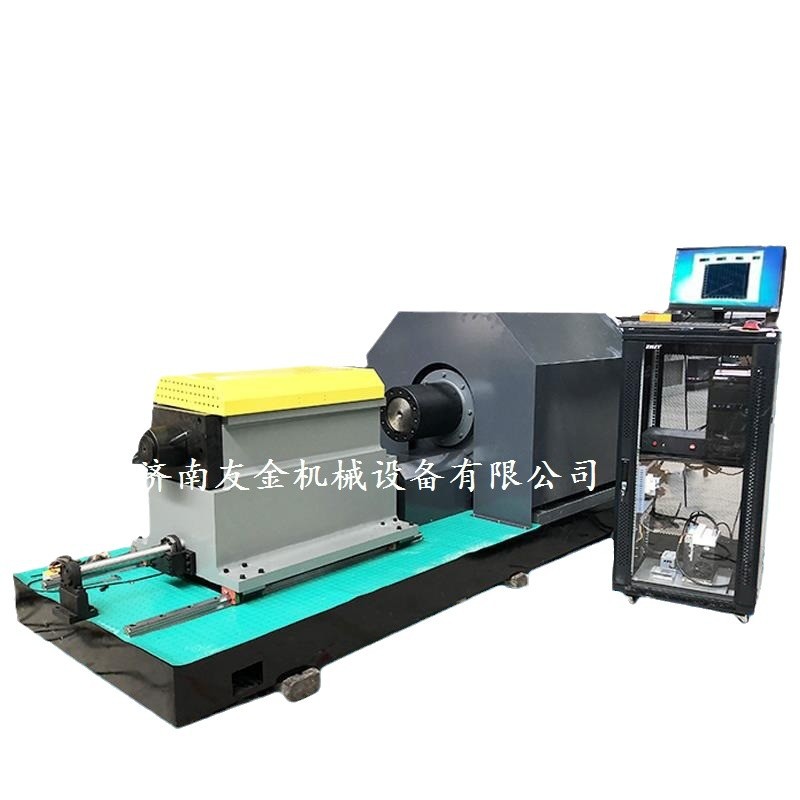

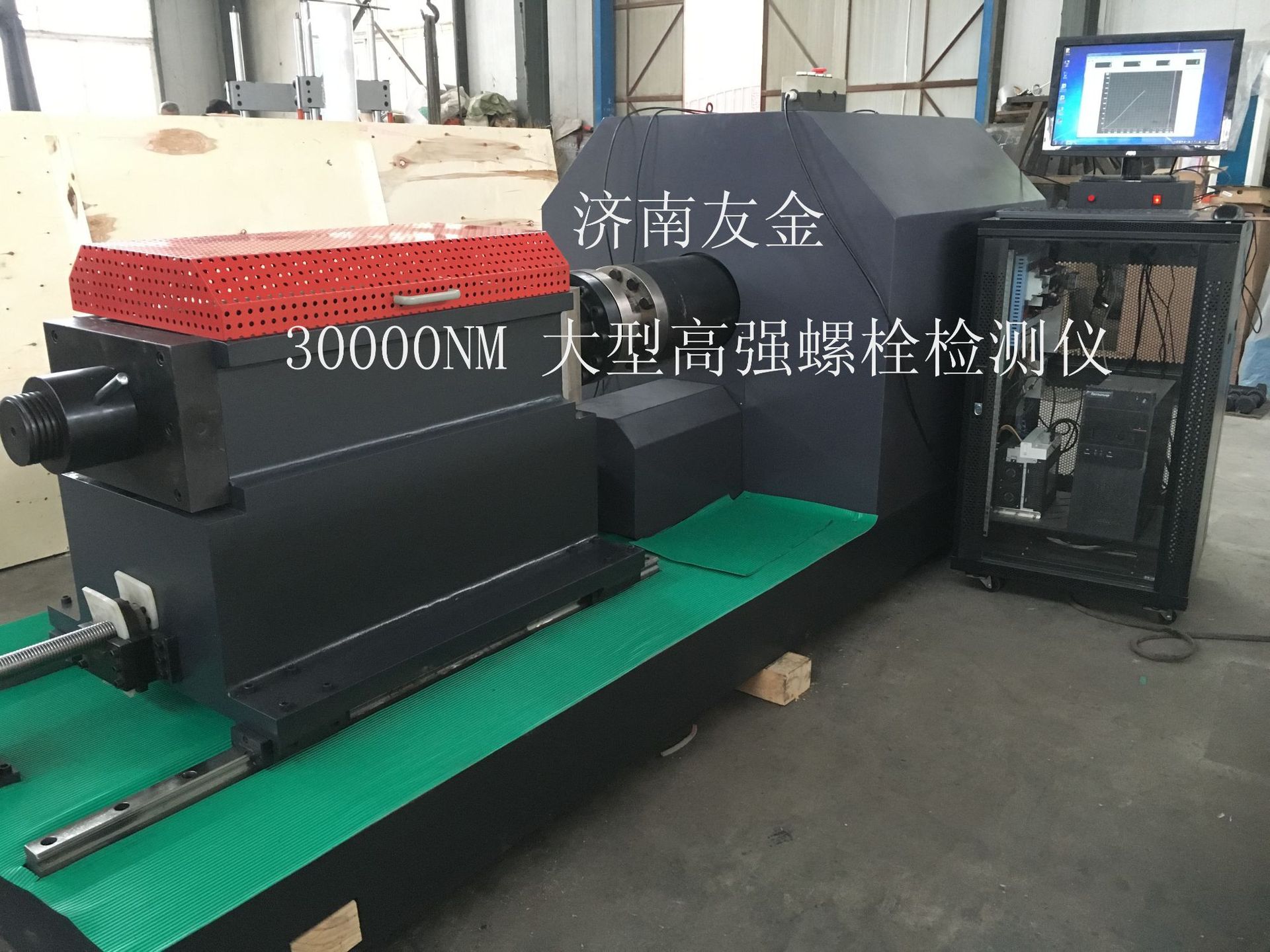

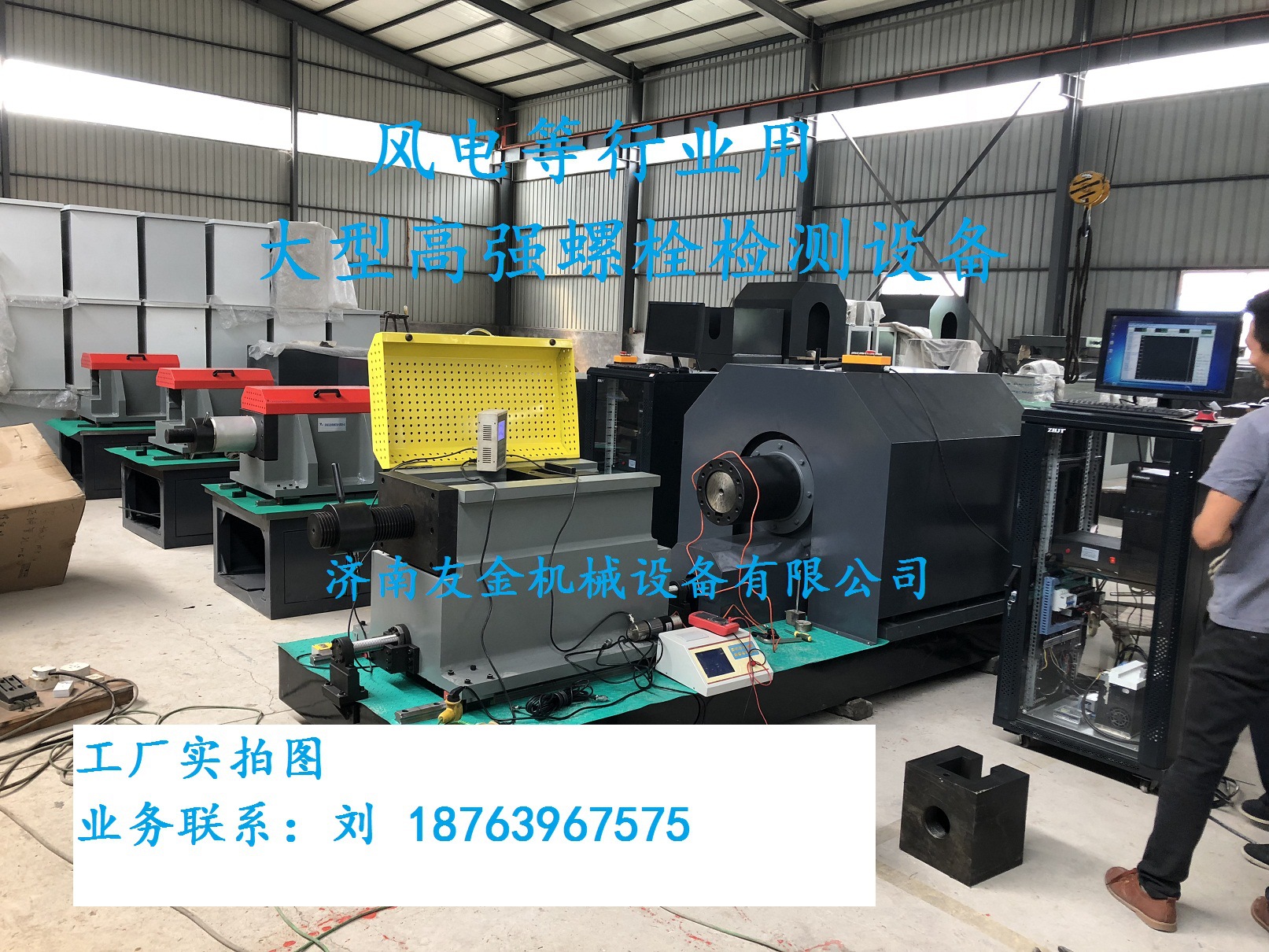

YJZ-2000E全自动高强螺栓检测仪

1.主要功能简介

该检测仪主要针对风能设备等大型高强螺栓连接副的检测，可对大六角头高强螺栓连接副（M33-M64）的轴力、扭矩（或扭矩系数）进行检测。主机采用卧式结构，高刚度工作台，以保证整机的刚性。电机、减速机、轴力传感器、扭转传感器、轴力拉伸装置等在一个中轴线上，夹具采用优质合金结构钢，通过特殊的真空热处理工艺，保证其使用寿命。试样的安装、拆卸方便、快捷；电气安全保护系统设有过载保护、过电流、过电压、欠压、超速、异常等多种保护。满足GB/T3098.1 GB/T3633 GB/T 16823.2 GB/T16823.3 GB50205等国家和行业标准。

设备由摆线针轮减速机自动加载，进口直线导轨、全中文操作界面，微机控制高强螺栓的自动拧紧、松开、复位，运行过程智能提示，操作方便快捷。当轴力达到标准设置值后，检测仪会自动记录检测数据，通过计算机自动计算试样的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等，并可显示输出扭矩系数、轴力曲线、扭矩曲线等，同时具有参数设置、校准标定、数据报表打印输出和查询功能。

2.主要技术参数：
2.1轴力范围：200-2000kN
2.2轴力测量示值误差：优于示值的±1%
2.3扭矩范围： 2000-30000Nm
2.4扭矩测量示值误差：优于示值的±1%
2.5螺栓规格：M33-M64
2.6相对分辨率：0.5%
2.7控制方式：计算机
2.8显示方式：计算机液晶显示
2.9数据处理：专用测控系统
3.结构组成
3.1摆线针轮减速机（含电机）
3.2试样放置及拉伸装置
3.3工作台
3.4机架
3.5电器控制系统等
4.主要配置
4.1主机 1台
4.2摆线针轮减速机 1台
4.3高精度轴力传感器 1只
4.4高精度扭距传感器 2只
4.5数字式数据采集处理系统 1套
4.6品牌计算机( 主流配置) 1台
4.7打印机 1台
4.8螺栓夹紧装置 1套

5.验收、安装
5．1 设备验收在订货方进行。
5．2 验收标准：按协议书作为验收依据。
5. 3设备到达后，订货方按使用说明书完成就位、安装。
6. 质量保证
设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
7.交货期
合同生效60天内交货。
8.技术情报和资料的保密：
1 本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2我方对用户提供的技术情报和资料亦承担保密义务。
9．其他：本技术方案未描述之处双方协商确定。
