Арт. 618859567598

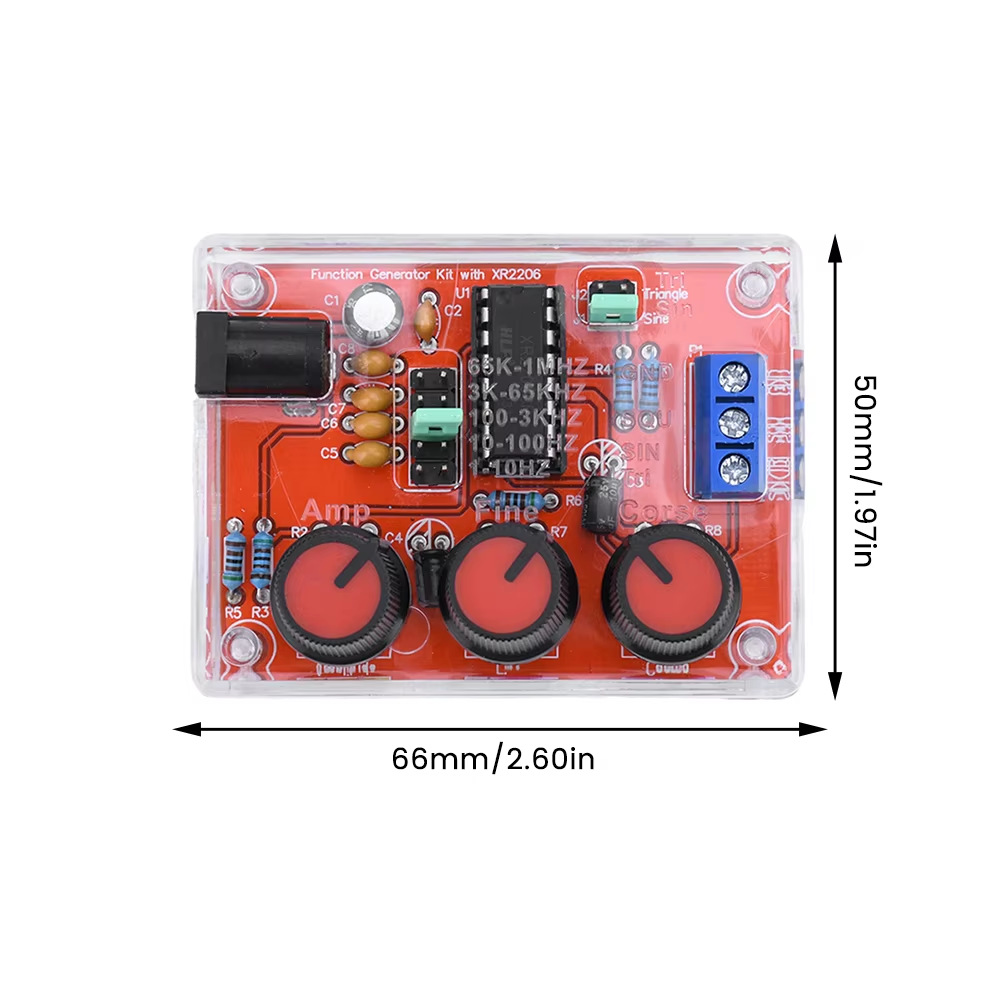

Высокоточный генератор сигналов XR2206, детали для самостоятельного изготовления с корпусом, генератор функций 2206CP

Ссылка на оригинал

Модель:

Генератор сигналов XR2206 (незакрепленные части)

Генератор сигналов XR2206 (готовый продукт)

Адаптер

Продано за 30 дней:

18 шт.

Всего продаж:

2399954 шт.

Минимальное количество для заказа:

1 шт.

Ссылка на оригинал

Доставим до Москвы: 22.12 - 01.1

от 60.00 ₽ за 1 шт.

60.00 ₽

Оптом

от 1 шт.

60.00 ₽

Описание

描述：

特征：

这些都是所有的部件，它需要自己的焊接和安装

电压：9-12V DC输入

波形：方波，正弦波及三角

阻抗：600欧姆±10％

频率：1Hz的 - 1MHz的

正弦波

振幅：0 - 3V在9V直流输入

失真：小于1％（1kHz时）

平整度：+0.05分贝1Hz的 - 100kHz的

方波

振幅：8V（空载）在9V直流输入

上升时间：小于50ns的（1kHz时）

下降时间30ns的比少（1kHz时）

对称性：小于5％（1kHz时）

三角波

振幅：0 - 3V在9V直流输入

线性度：小于1％（高达100kHz）10毫安

2.函数信号发生器部分参数表

3.焊接安装注意事项，请按照下列步骤操作：

1.组件焊接的前板，从低到高的原则，即第一低焊接组件，如，电容器，电阻器，二极管等

2.Welding IC插座，接线端子，终于电源插座，可调电位器。

3.背部采用了斜口钳剪短引脚尽可能

4.Debugging步骤：

在IC，XR2206，要注意IC的方向焊接1.After完成后，将可能会损坏芯片！

2.检查是否IC打击，如抗请及时修正。

3.将电源，5.5 * 2.1端口供电，里面外面是负极性。对于9-12 V电源电压。所述波形可以不超过12 v为稳定

5.使用步骤：

1 J1跳线帽插上，SIN / TRI蓝色端子输出正弦波（注意J1，J2只能插入之一）

2. J2跳线帽插上，SIN / TRI蓝色端子输出三角波（注意J1，J2只能插入之一）

3. SQU蓝色端子输出脉冲

4. AMP：正弦波，三角波幅度调整

5. FINE：频率微调

6.粗：粗调的频率

函数发生器的6.Schematic图

Характеристики

Происхождение:

Китай

Ли импортировать:

Нет

Приказ №.:

Tote Micro

Настройка обработки:

Нет

Пункт Нет.:

S01

Тип:

XR2206 Высокоточный генератор сигналов

Марка:

Tote Micro

Модель:

Генератор сигналов XR2206 (незакрепленные части); Генератор сигналов XR2206 (готовый продукт); Адаптер

Частота:

1 Гц-1 МГц

Уровень:

Общий Размер:

Стандарт

Вес:

Является ли источник трансграничного экспорта исключительным:

Нет
