Описание

甲醇流量计产品详情：

一、甲醇流量计概述:

涡轮流量计（甲醇流量计）是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k

式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

二、甲醇流量计技术参数:　
    公称口径：　管道式：DN4～DN200
    插入式：DN100～DN2000
　　精度等级：　管道式：±0.5级，±1.0级
　　插入式：±1.5级、±2.5级
　　环境温度：　-20℃～50℃
　　介质温度：　测量液体：-20℃～120℃
　　测量气体：-20℃～80℃
　　大气压力：　86KPa～106KPa
　　公称压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
　　防爆等级：　ExdIIBT4
　　连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等
　　直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
                     液体：上游直管段应≥20DN，下游直管段应      ≥5DN
                     插入式：上游直管段应≥20DS，下游直管段应     ≥7DS（DS为管道实测内径）
  LWGY液体涡轮流量计显示方式：　
  （1）远传显示： 脉冲输出、电流输出（配显示仪表）

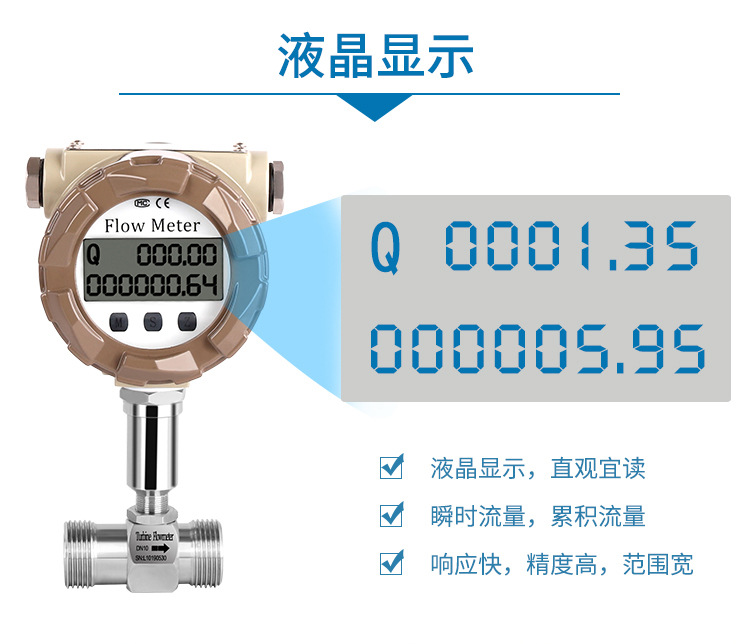

  （2）现场显示：8位LCD显示累积流量，单位（m3）
   4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速

  （3）温度压力补偿型：
   A、显示标准瞬时流量及标准累计流量
   B、显示当前压力、温度、电池电压
    输出功能：
  （1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
供电电源：
（1）DC5～24V
（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
              传输距离：传感器至显示仪距离可达500m
三、甲醇流量计产品特点:
　   1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
　   2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
　　3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
　　4.所有有效数据掉电后保持10年不丢；
　　5. 范围度宽，中大口径可达1:20，小口径为1:10；
　　6.结构紧凑轻巧，安装维护方便，流通能力大；
　　7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
　　8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
　　9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；

四、甲醇流量计产品特点：
1. 热水流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.热水流量计重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.热水流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 热水流量计范围度宽，中大口径可达1:20，小口径为1:10；
5. 热水流量计适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
6. 热水流量计是一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿。

五、 甲醇流量计基本参数与技术性能
技术性能：表1

六、甲醇流量计测量范围及工作压力：表2

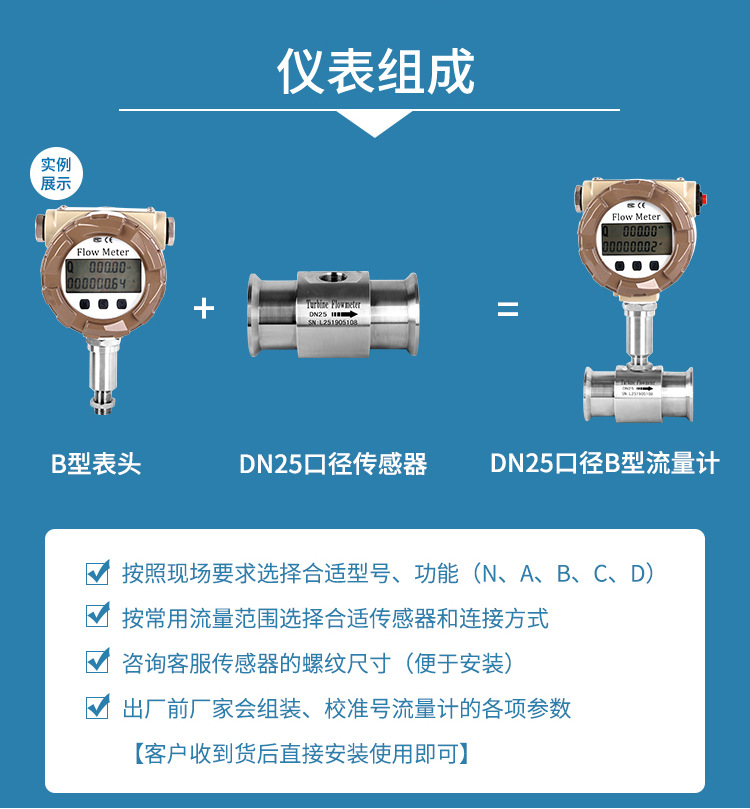

七、甲醇流量计仪表分类：
   1．按仪表功能分类，涡轮流量计可分为2大类，即：
    ■涡轮流量传感器/变送器
    ■智能一体化涡轮流量计
   2．功能说明
■LWGY涡轮流量传感器/变送器

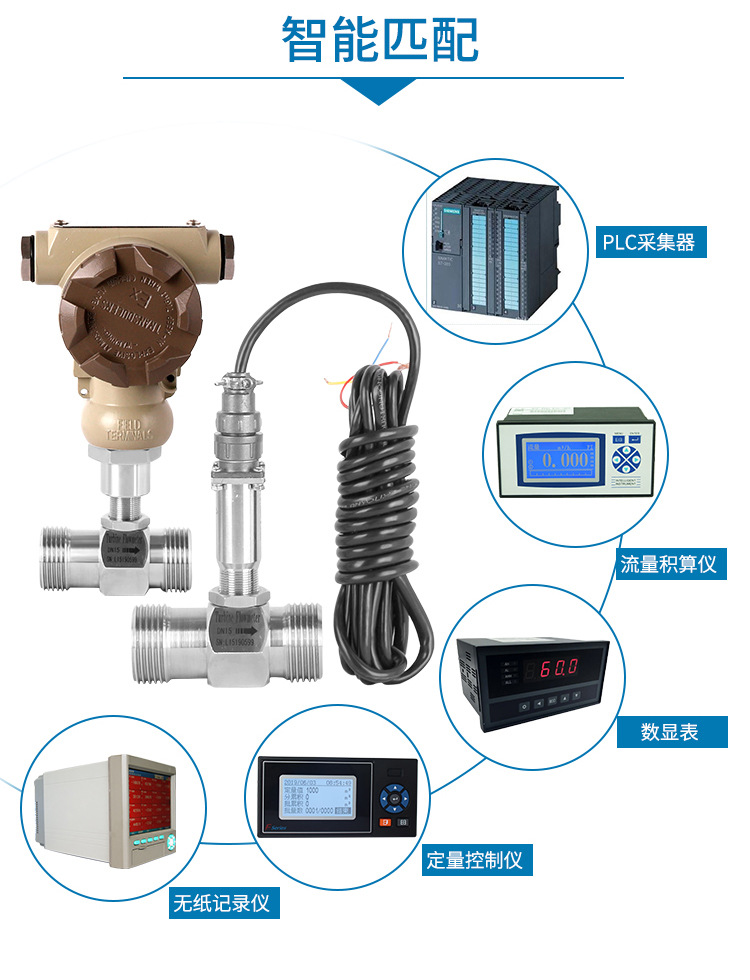

该类涡轮流量计产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量计产品均分为基本型和防爆型（ExdIIBT6）两种，

仪表结构及安装方式：

1、 仪表安装采用法兰连接、螺纹连接及夹装式；
　　2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。
　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
　　5、传感器露天安装时，请做好放大器插头的防水处理；
　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。
