Расходомер бензинового трубопровода Расходомер эллиптической передачи

Описание

汽油管道流量计详细资料：

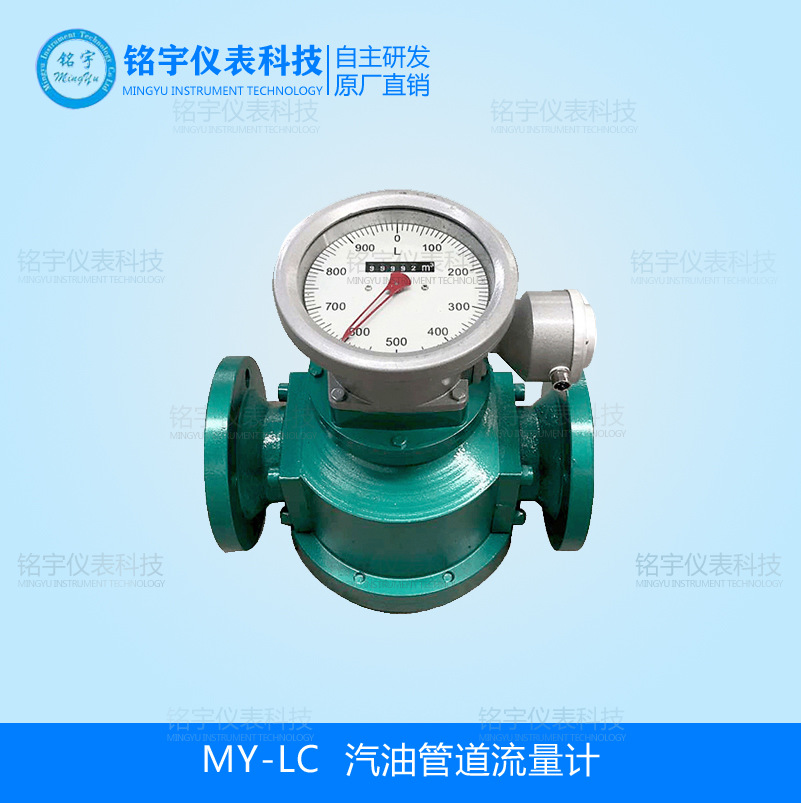

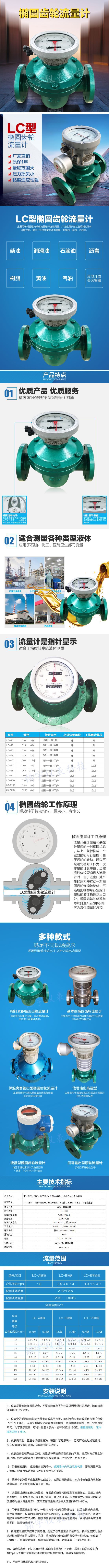

MY-LC汽油管道流量计。在石油化工领域，原油是可以通过提炼分解出很多油料的，例如机油、柴油、汽油、甚至于沥青都是通过原油中提炼出来的，这就离不开椭圆齿轮流量计的功劳了，它在这方面的地位不是任何一种流量计可以取代的。每一种油料的提炼都是它来进行复杂的分割，按照很精准的比例提炼出来的。

汽油管道流量计产品结构：

汽油管道流量计属于容积式流量计一种，在流量仪表中是精度较高的一类，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，主要由计量室、密封机构和计数机构组成。

1、计量室：仪表躯壳由铸铁制成，它的内腔与盖板组成测量室。测量室内有两根不锈钢轴，一对椭圆齿轮就套在轴上，靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经新月形空腔计量后送到出口处，每旋转一周，累计出四倍新月型空间的体积。椭圆齿轮与测量室内壁的间隙很小，仅几十微米，以减少仪表的泄漏量。

2、密封机构：仪表的测量室是封闭的。小口径流量计采用*性磁性密封机构：由隔板将主动*磁铁、被动*磁铁分开。该结构灵敏度高，密封可靠；大口径流量计采用聚四氟乙烯塑料作填料密封：通过调节螺母来改变弹簧的压缩量，使密封衬垫伸张，达到密封目的。该结构比较简单，调整方便。

3、计数机构：仪表的计数机构包括传统轮系、传动比调整机构和结算机构。一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系变速后传递给结算机构的指针及字轮，即可知道通过管道中的液体总量和瞬时流量。传动比调整机构则用来调整修正仪表误差。椭圆齿轮流量计，是在椭圆齿轮流量计数机构中安装上电脉冲发信器，即在椭圆齿轮流量计密封处的传动轴上安装了一块带有*磁铁的圆盘，新型磁敏感集成传感器安装在计数器上。该传感器具有寿命长、抗干扰能力强、工作频率宽、无火花、不怕油污和灰尘、体积小、安装方便等优点，当磁铁接近于它的感应面达到动作距离时，即可无接触地产生可靠的检测信号。

汽油管道流量计介质测量四个缺点：

1.汽油流量计价格结构复杂，体积大，笨重，尤其较大口径椭圆齿轮流量计体积庞大，故一般只适用于中小口径。与其他几类通用流量计（如差压式、浮子式、电磁式）相比，椭圆齿轮流量计的被测介质种类、介质工况（温度、压力）、口径局限性较大，适应范围窄。

2.由于高温下零件热膨胀、变形，低温下材质变脆等问题，椭圆齿轮流量计一般不适用于高低温场合。目前可使用温度范围大致在-30～+160℃，压力z高为10MPa。

3.大部分椭圆齿轮流量计仪表只适用洁净单相流体，含有颗粒、脏污物时上游需装过滤器，既增加压损，又增加维护工作；如测量含有气体的液体必须装设气体分离器。

4.汽油管道流量计安全性差，如检测活动件卡死，流体就无法通过，断流管系就不能应用。但有些结构设计在壳体内置一旁路，当检测活动元件卡死，流体可从旁路通过。

汽油管道流量表常见故障自检排除对照表：

汽油管道流量计选型及应用范围：

汽油管道流量计介质计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，如果被测液体介质中夹杂有气体时，也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级，是一种较为准确的流量计量仪表，但是，如果使用时被测介质的流量过小，椭圆齿轮流量计仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。

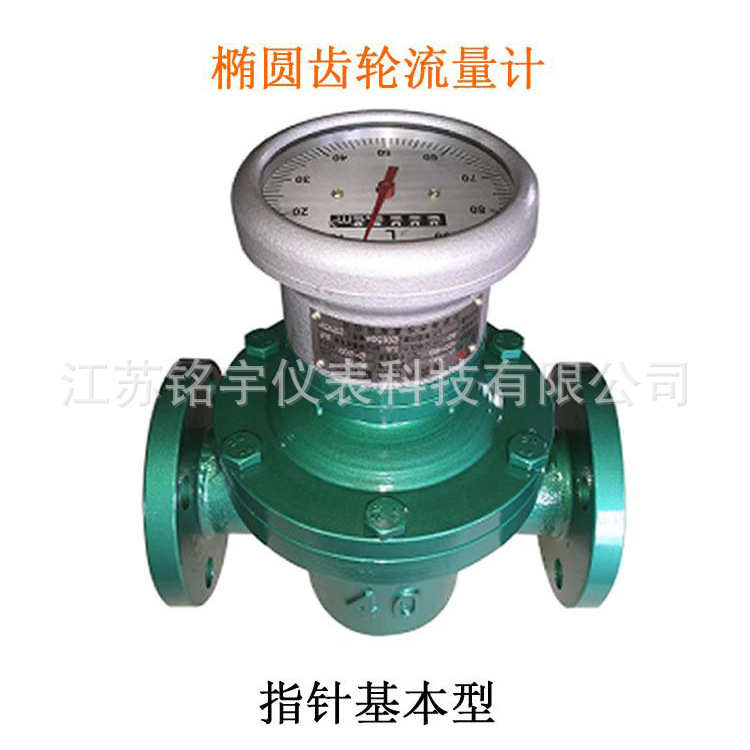

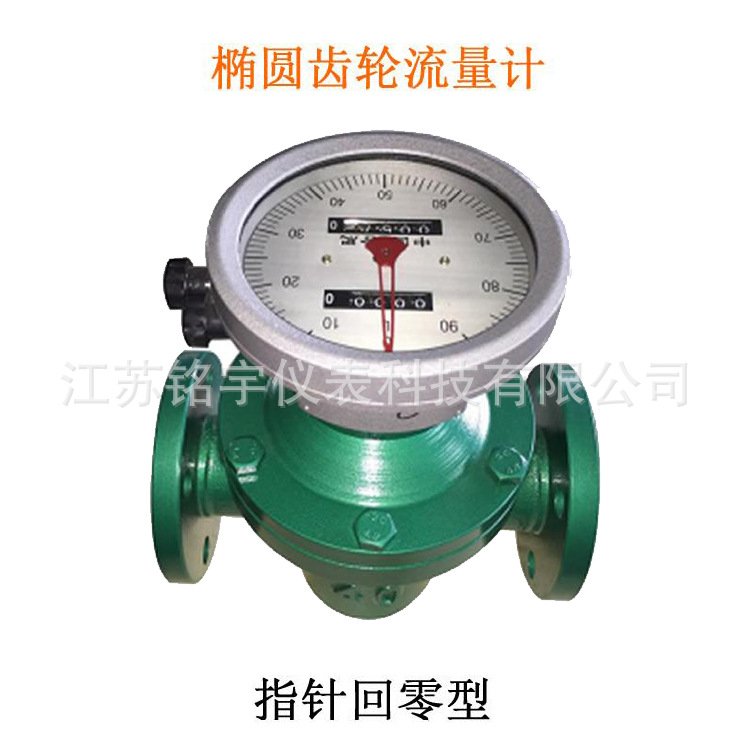

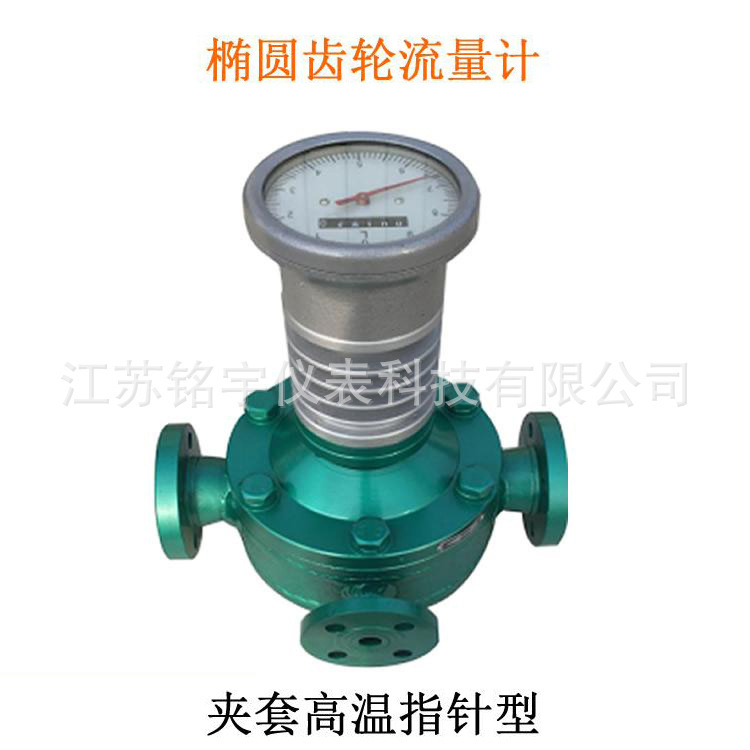

MY-L-LC铸铁型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量.

MY-L-LC铸钢型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量。

MY-L-LC不锈钢型不锈钢广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。

主要市场︰ 在石油、化工、涂料、医药、食品以及能源等工业部门计量昂贵介质的总量或流量。在这些流程工业中进药液注入、抽出或混合配比控制，化学液中触媒、硬化剂、聚合防止剂等添加剂的定量注入，向食品流体和化妆品添加香料，涂装线涂料的定量供给等。

汽油流量计安装使用几点要求：

第一大要求：流量计前应安装配套过滤器，且配套过滤器的出口紧接流量计的入口，两者本体上箭头指向与液体流向一致。

第二大要求：当被测液体含有气体时，流量计前应安装消气过滤器。

第三大要求：不论管路是垂直还是水平安装，但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。

第四大要求：流量计在正确安装情况下，如果不易看清读数，可把计数器转向180度或90度均可。

第五大要求：新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次，如发现不动，可以用柴油浸泡(避免出厂校验后内存沉淀物)。

第六大要求：流量控制阀应安装在流量计进口处，开闭阀门装在出口处，使用开闭阀时缓慢启动，不要突然开启以防“水击”现象。

第七大要求：在新管道上安装流量计前，管道需要冲洗，冲洗时采用直管段(替代流量计位置)防止焊渣，杂物等进入流量计。

汽油流量计量表高粘度介质应用：

测量粘度大液体：
当被测液体经管道进入椭圆齿轮流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。因此，我们从椭圆齿轮流量计的测量原理中不难发现，它是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的，与流体的流动状态无关。

对于有固体颗粒的流体，不宜采用椭圆齿轮流量计，因为固体颗粒会将齿轮卡死，从而导致无法测量流量；还要注意的是，对于液体中夹杂有气体的介质，也不建议使用椭圆齿轮流量计，它的测量误差会相当大。 在我们用椭圆齿轮流量计。

椭圆齿轮流量计属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

关于杂质和其他事项介绍：

椭圆齿轮流量计在安装变送器时我们需要仔细清楚管道内的杂质，如果考虑使用过程中可能被测量介质会有杂质，则必须加装过滤器，这样不仅可延长椭圆齿轮流量计的使用寿命，提高测量精度，并且减少日常维护的费用。如果测量仪表用在比较洁净的场所还可以选用，不锈钢材质的流量计。安装时尽量要安装在水平位置，变送器应该安装在泵的输出端，可减小测量误差。当我们测量油类介质，我们会首先想到选择此产品作为计量工具。

汽油流量计小结：

汽油管道流量计做到正确使用，才能保证产品测量精度：椭圆齿轮流量计通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对z小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

其次使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。

因此要经常注意观察，并定期拆下进行检查，若条件允许z好定期进行标定。选型时注意介质温度会对测量产品多大影响，保证介质温度在仪表测量范围内，只有做到满足仪表的要求，仪表才能正常工作，测量的数据才是准确的。
