Применимая камера заднего вида с высоким стоп-сигналом Volkswagen VW crafter RV Камера заднего вида HD

Описание

工厂专业生产：汽车摄像头，车载显示器，倒车雷达，行车记录仪，GPS等车载电子产品，厂价直销，售后有保障，欢迎广大客户咨询！

工厂大量现货，当天可发货，无特殊要求的亲可直接拍下

刹车灯摄像头1/3 标尺切换
感光芯片: 1/3
电视制式：P制N制
默认为后视带标尺
摄像头像素:780（H）×582（V）
电视线: 800 TV lines
摄像头角度: 170°广角 ,水平角度130度
感光面积: 3.8 mm *2.9 mm
快门速度: 1-1/12000
伽马值.:0.45
流明值:0.01 Lux/F=1.2(0 Lux with IR on)
工作电流: 130mA
工作电压：12V-24V
工作温度: -20℃ - 75℃，RH 95% MAX
防水等级:IP68
标配为AV带6米信号延长线

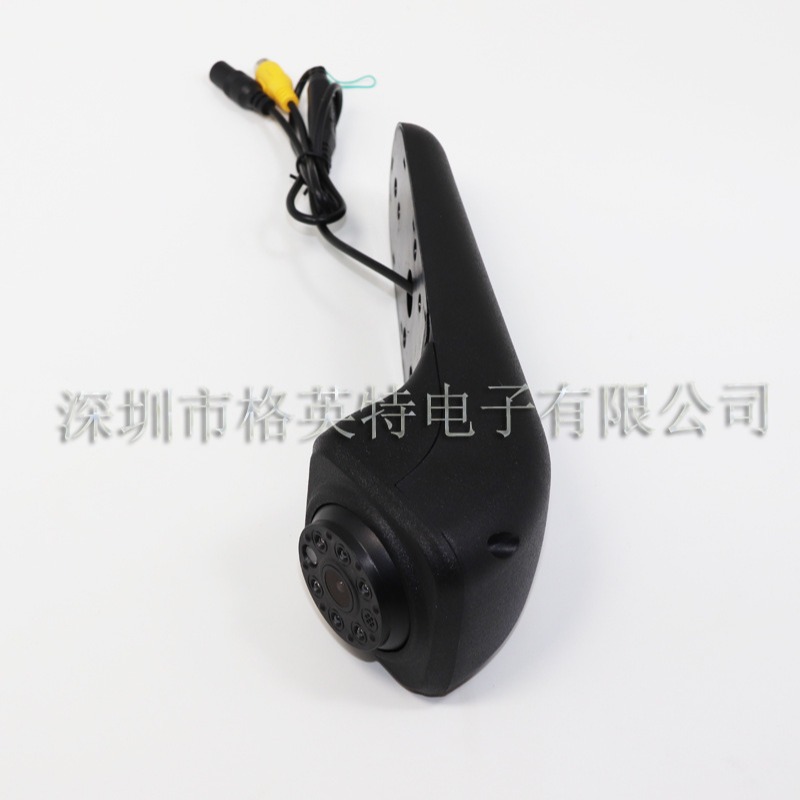

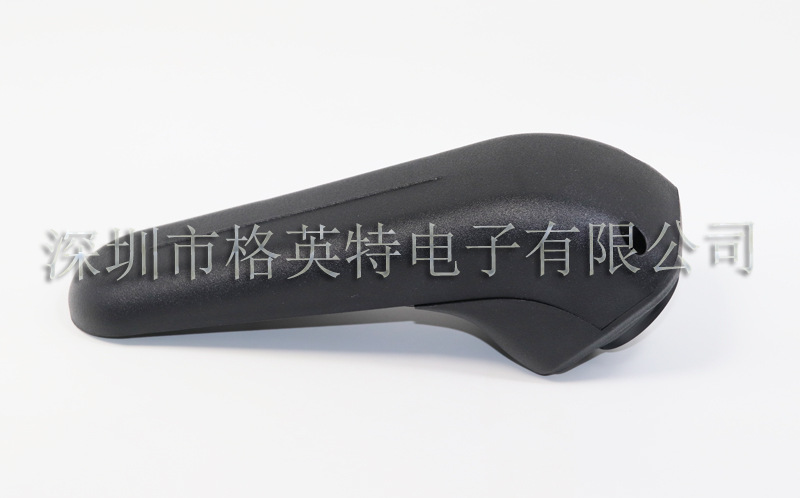

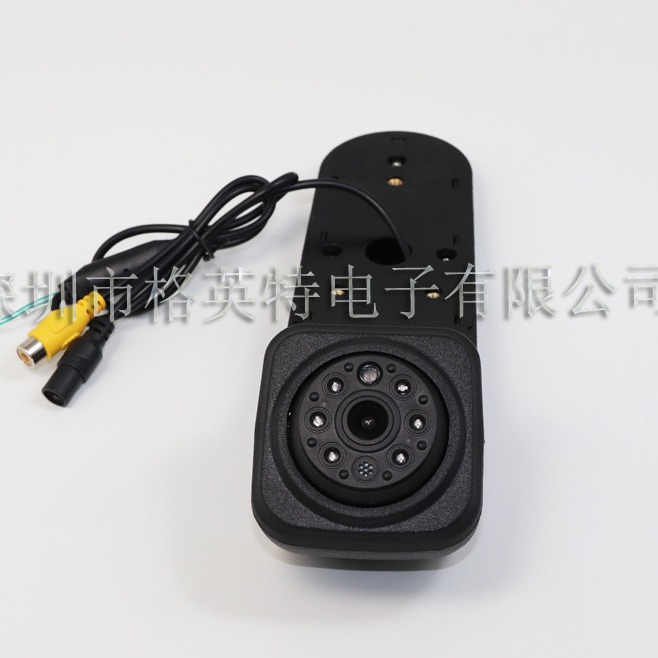

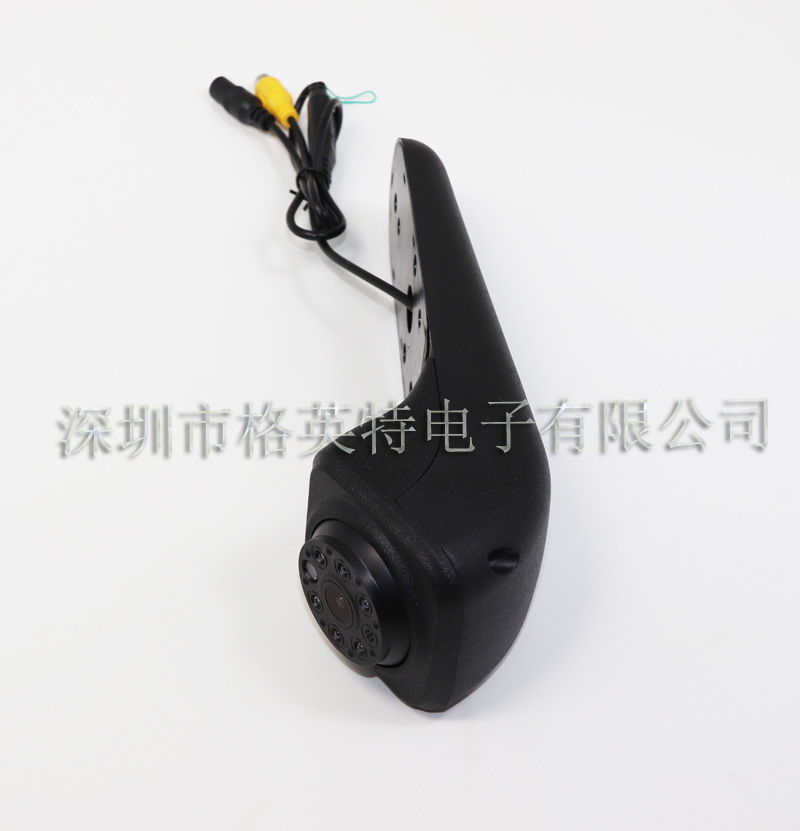

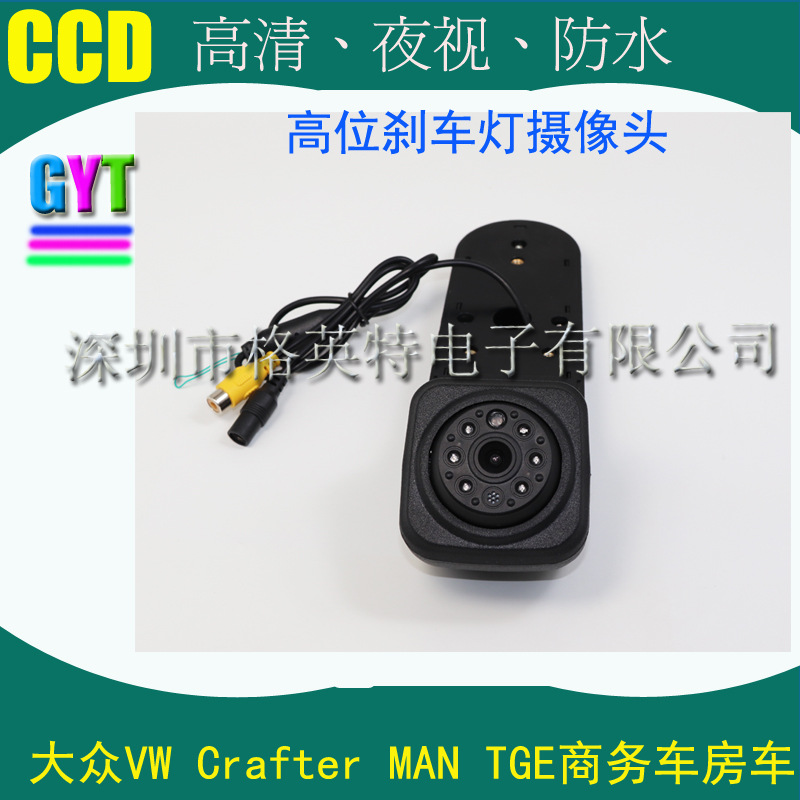

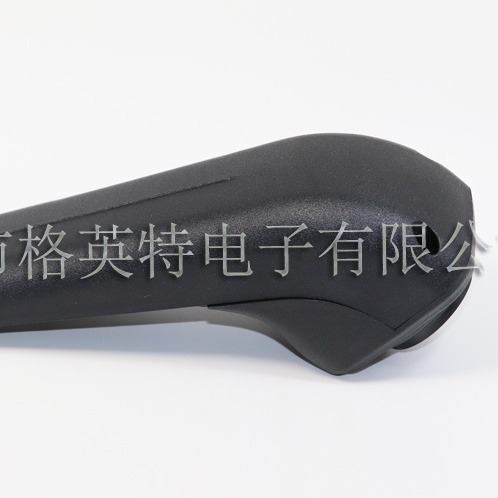

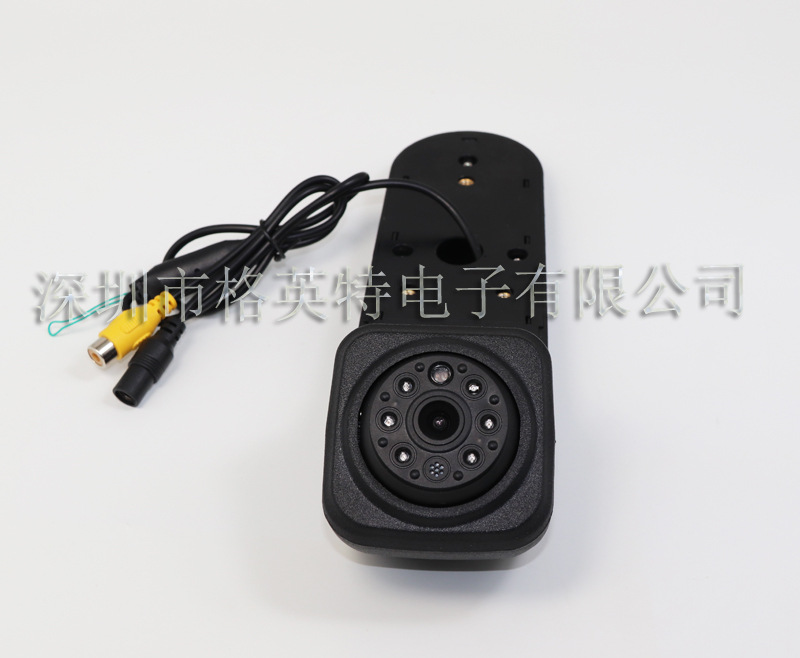

产品图片：

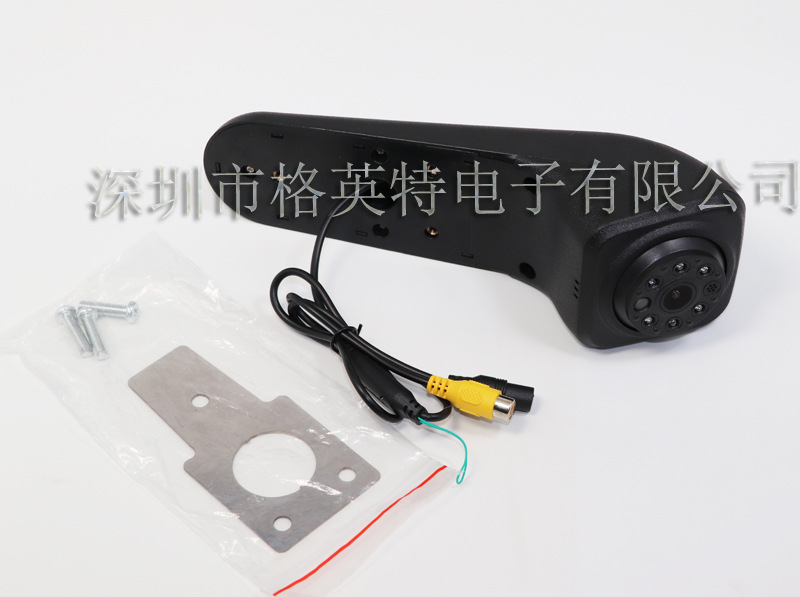

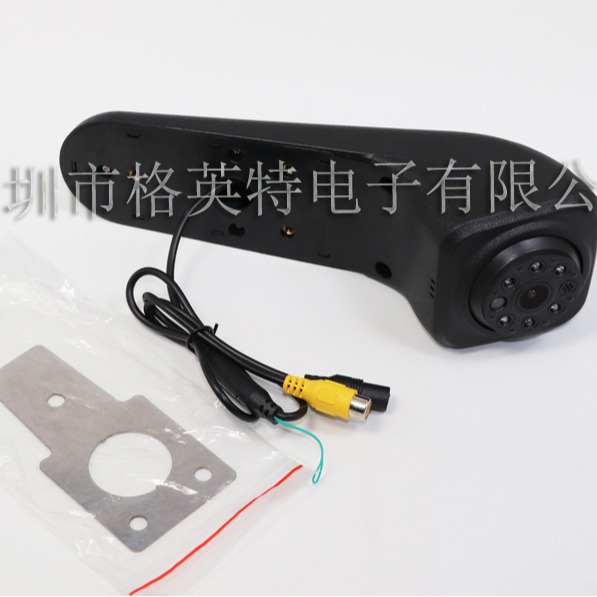

配件图：

产品特点

l      采用CCD数字补光图像传感器专为汽车后视研发设计，采用数字补光及软件技术，白天图像清晰，夜晚低照明度强。

l      视角170°超大可视范围，倒车更安全

l -30℃至+60℃温度应用范围，完全符合汽车环境应用。

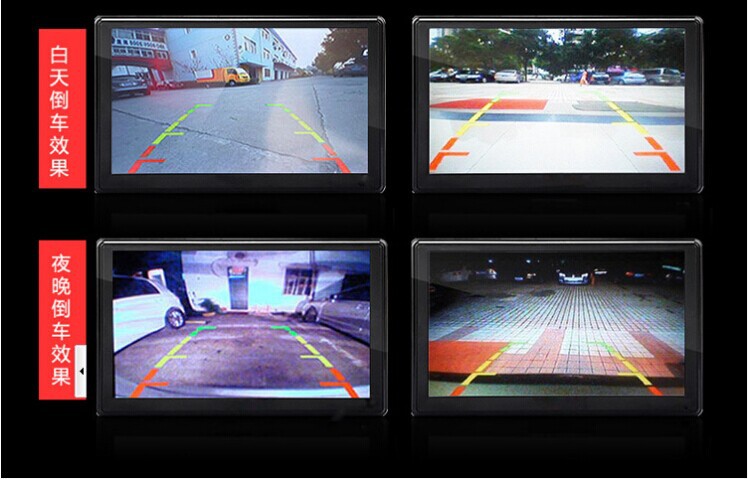

l      带倒车参考线（电子标尺线），障碍物距离一目了然

l      数字感光芯片处理，夜视效果明显

l      出厂经过高压浸水测试和12小时上电老化测试，多层防水设计，真正做到高压冲洗和浸泡防水

l      安装于车尾拉手及车牌灯处，配有自攻螺丝

l      视频线接监视器，电源线连接汽车尾灯电源，倒车时，倒车监视系统自动开始工作，可以清晰看见车后的,情况

注意事项

l      本产品微电子产品，请按国家相关标准安装、操作、使用。

l      适应于12V汽车电气系统，不能安装于24V电气车型。

l      各部件间的连续请用随即提供的专用线连接。

l      在安装时应注意防止压扁、刺穿、切断、延长各连接线。

l      系统请在断电时安装、维护。

l      日常维护、维修由厂家或专业人员进行。

l      本产品不与汽车制动装置连接，只作泊车辅助，如因此发生泊车意外，产品制造商无承担法律责任的义务

摄像头工作电源压超过12V或正负极性接反有可能烧坏芯片，非专业人员请慎重安装！部分车型如倒车灯电压不稳定或低于12V，可加装继电器从ACC给摄像头供电解决。

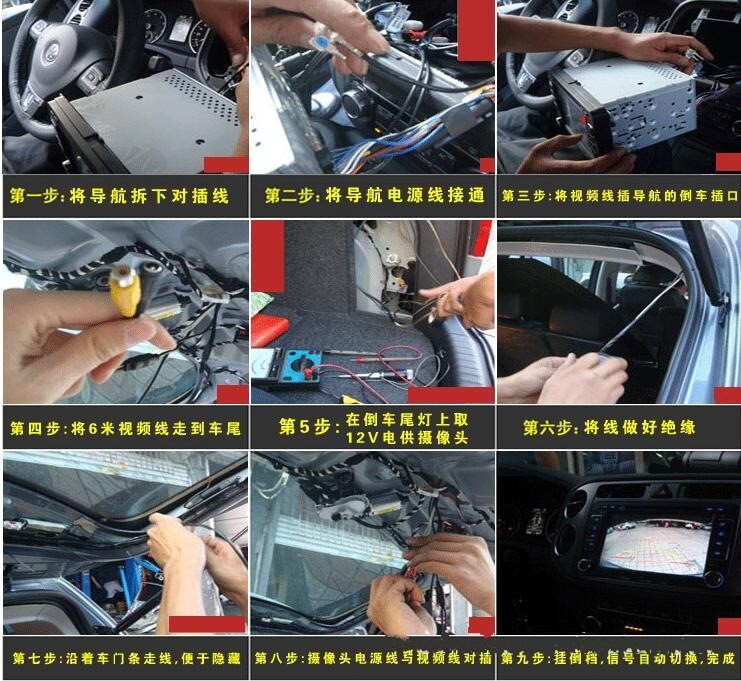

倒车摄像头安装方法

第一步

首先拆除车载蓄电池处的电源供电连线，并将拆除的连线放在远离电极的地方，以防止电源意外接通。

第二步

确定车载摄像头的安装位置（专用）

装在车牌架牌照灯的位置上，这种安装比较容易，只需用摄像头配件里面提供的小螺丝将摄像头固定在牌照灯的位置上即可。通过配件里的铁片或者垫片之类调整，使摄像头达到最佳的倒车视角。
摄像头的线路通过牌照灯的缝隙穿入车内，与倒车灯电源及视频延长线连接。这种安装类型的倒车摄像头是目前比较流行的一种，外观更隐蔽，安装较为轻松。

第三步

将摄像头的电源线与车后倒车灯电源线连接。

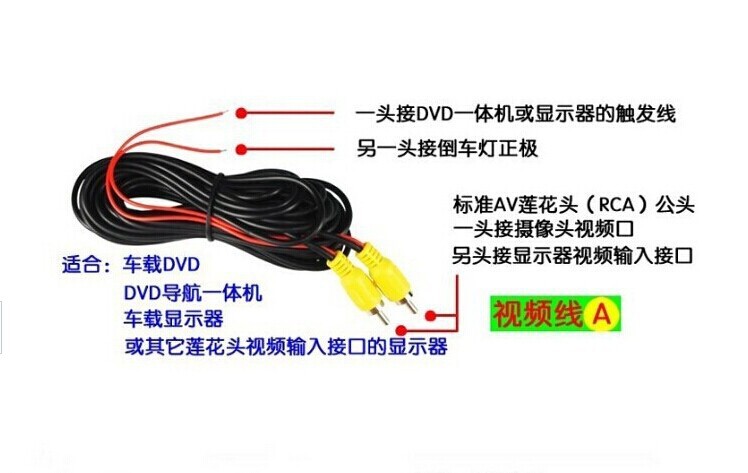

再将摄像头的视频线与视频延长线相连，视频延长线的另一端与车载显示器的AV输入相连接。
最后恢复蓄电池供电，启动汽车，挂上倒车档，即可在车载显示器上看到倒车图像了。

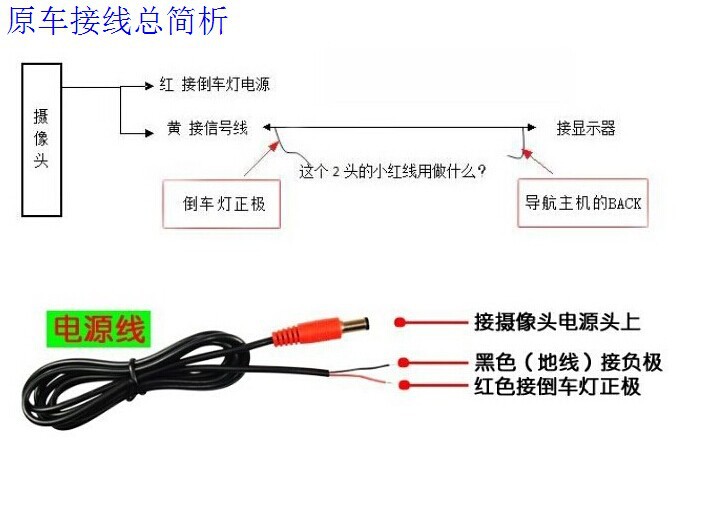

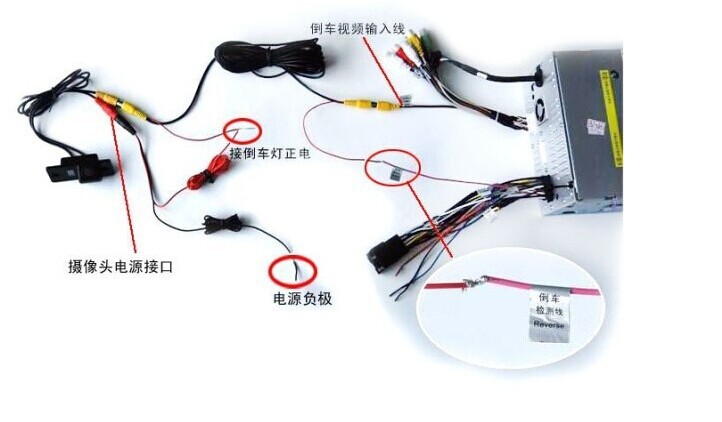

摄像头走线图

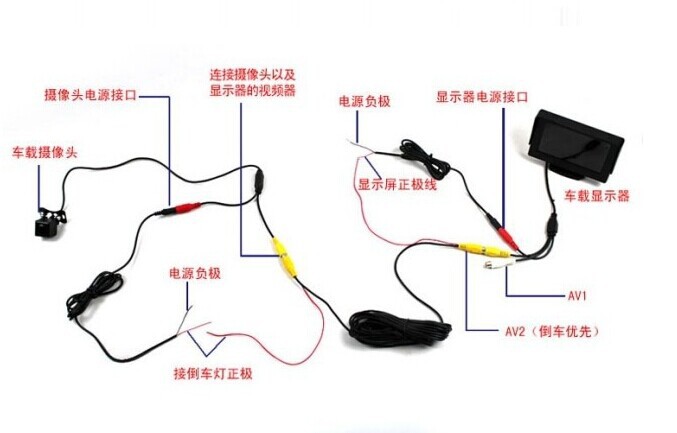

布线图：
