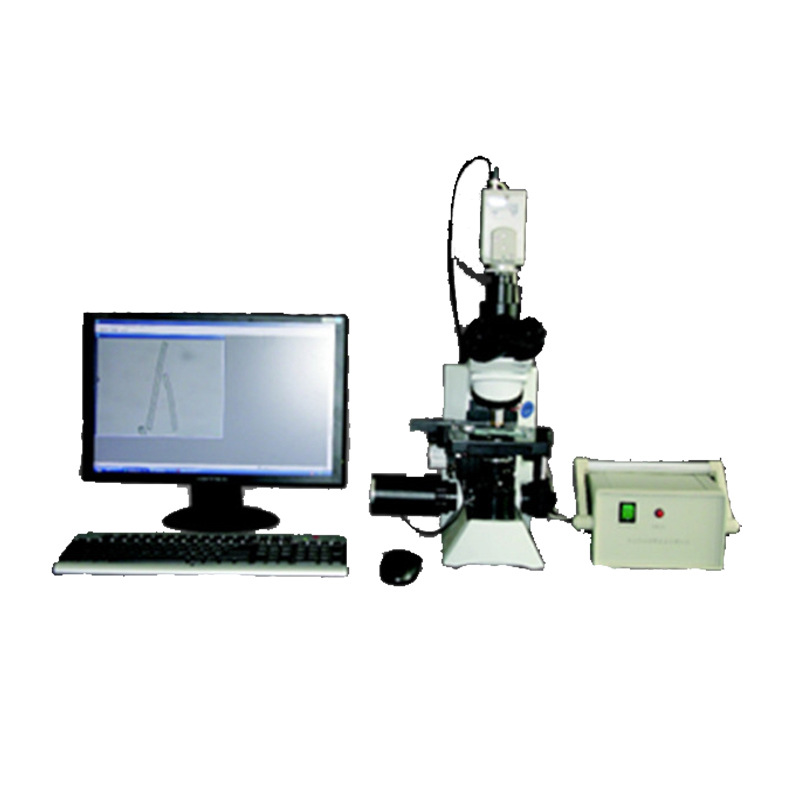

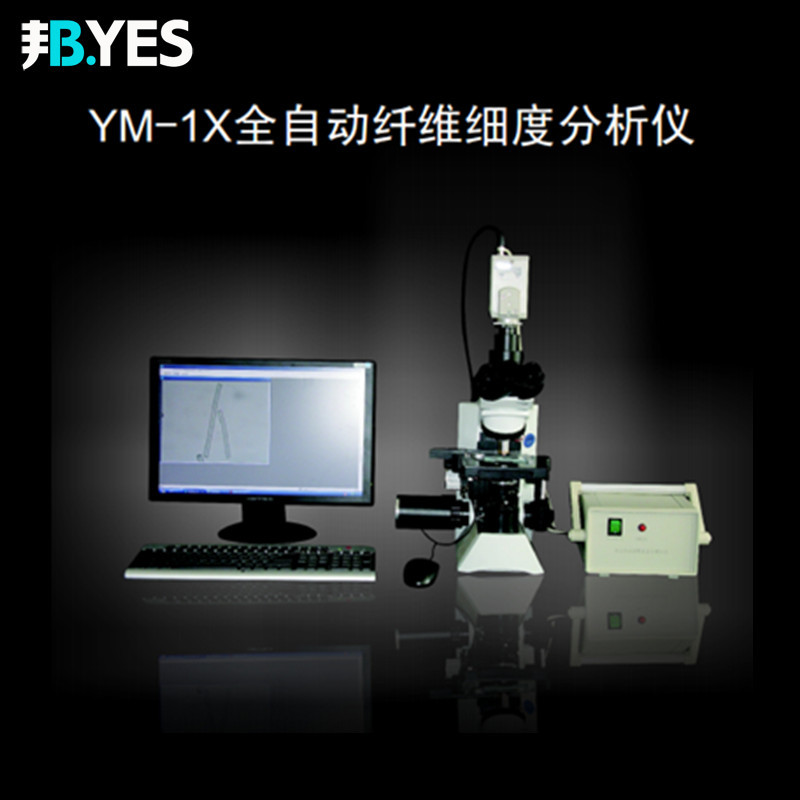

Автоматический анализатор тонкости волокна Bangyi BY-YM-1X анализатор тонкости текстильного волокна конопли 77 градусов

Описание

一、主要技术指标

研究级正置显微镜

1：研究级正置显微镜，可作明场的观察

2：光学系统：UIS2无限远校正光学系统，镜头采用环保无铅玻璃材质。

3：调焦：载物台垂直运动方式距离不小于25mm，带聚焦粗调上限停止位置，粗调旋钮扭矩可调，最小微调刻度单位≤1微米

4：观察镜筒：宽视野三目镜筒，倾角为30°

5：照明装置：内装式透射光柯勒照明器，6V30W卤素灯，光量预调开关，光强度发光二极管指示灯，日光平衡滤色片

6：物镜：平场消色差物镜

         4X（N.A. 0.1，W.D. 18.5mm）

         10X（N.A. 0.25，W.D. 10.5mm）

         20X（N.A. 0.65，W.D. 0.6mm spring）

7：载物台：右手低位置同轴驱动选钮的高抗磨损性陶瓷覆盖层载物台。

8：目镜：10X宽视野目镜，视野数为22；

9：聚光镜：阿贝聚光镜，N.A.≥1.1

二、其他指标：

l：国标测量范围2～200μm,仪器测量范围1～2000μm；

2：数据校正功能，提供全自动直径测量附件，全样品图片存档功能；

3：数据及报表以EXCEL输出，报表格式、统计方式可根据用户要求更改（需提供标准）

4：采用专业的分析软件，数据及报表以EXCEL输出，并提供标准报表；

5：自动标定标尺，尽量降低操作误差；

6：直径实验、含量实验增加动态测量，可保留当前市场的测量标记，大幅提高测量速度和精度；

7：截面操作软件。

8：半自动、自动直径实验使用干片测量，速度更快，准确度更高。

三、自动控制系统

l：移动速度快：可达到每分钟1500根，测试常规载波片3分钟。

2：三轴自动步进，测试操作简便，设置初始参数后测量全自动完成，无需人工干预。

3：自动步进模块不使用时不妨碍其他手动功能的使用。

4：松下CP500D彩色黑白一体机

提供免脱色观察染色纤维的图像采集设备，黑白模式下灵敏度达到0.01-0.003LUX。适用于观察染色后的混纺纤维。

5：哈式切片器

用于制作横截面切片，观察纤维截面状态。

6：定长切片器、散布器

用于制作定长纤维切片，用于自动细度测量。

7：长度绒板及密度钳

用于测量纤维长度和羊毛密度的制样设备。

8：符合标准

定性分析，参考以下标准的规定FZ/T01057.3－2007《纺织纤维鉴别实验方法第三部分显微镜法》，AATCC 20-2004《纤维定性分析》；

用于动物纤维、化学纤维、棉麻等纤维直径测量，测量速度快，操作简便，减少人为误差；

纤维直径测量符合以下标准的规定： GB/T 10685-2007《羊毛纤维直径试验方法—投影显微镜法》； ISO 137-1985《羊毛—纤维直径测定—投影显微镜法》；

 IWTO-8-97《显微投影仪测定羊毛纤维直径分布及羊毛和其他动物纤维 髓化百分比的方法》；纤维直径自动测量符合GB/T20732-2006“纤维直径光学分析仪”及IWTO-47-00“光学纤维直径分析仪测定羊毛纤维平均直径及其分布的方法的规定》；

纤维直径自动测量符合GB/T20732-2006“纤维直径光学分析仪”及IWTO-47-00“光学纤维直径分析仪测定羊毛纤维平均直径及其分布的方法的规定》；

GB/T 16988-1997《特种动物纤维与羊毛混合物含量的测定》； ISO 17751:2007《动物纤维显微镜定量分析方法 羊绒、羊毛、其他动物绒毛及其混合物》；日标;SN/T1062-2002《进出口纱线及纺织品中山山羊绒含量的检验方法》

纺织行业标准FZ/T 30003-2009《棉麻混纺产品定量分析方法显微投影法》；纺织行业标准FZ/T 32004-2009《棉麻混纺产品定量分析方法显微投影法》；商检标准SN/T 0756-1999《进出口麻/棉混纺产品定量分析方法显微投影法》；

GB18267《山羊绒》，GB/T12412－2007《牦牛绒》，GB/T13835.6－1992《兔毛纤维细度试验方法》，GB/T 9998-1988《西宁毛》，GB/T 13831-1992《骆驼原绒》，GB/T 16254-1996《马海毛》；

面积测量符合FZ/T 01101-2008《纺织品 纤维含量的测定 物理法》、AATCC 20A-2004《纤维定量分析的规定》；纺织行业标准FZ/T 50002-1991；等

四、配置清单
