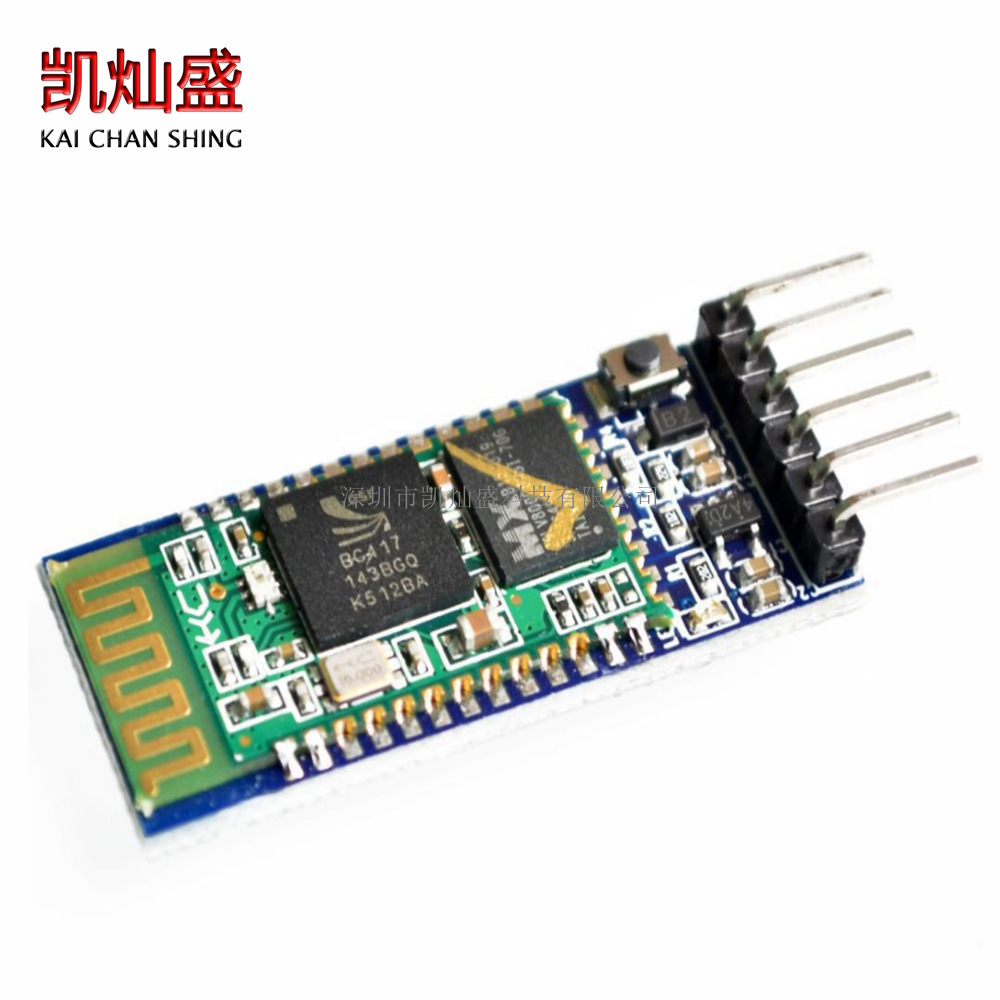

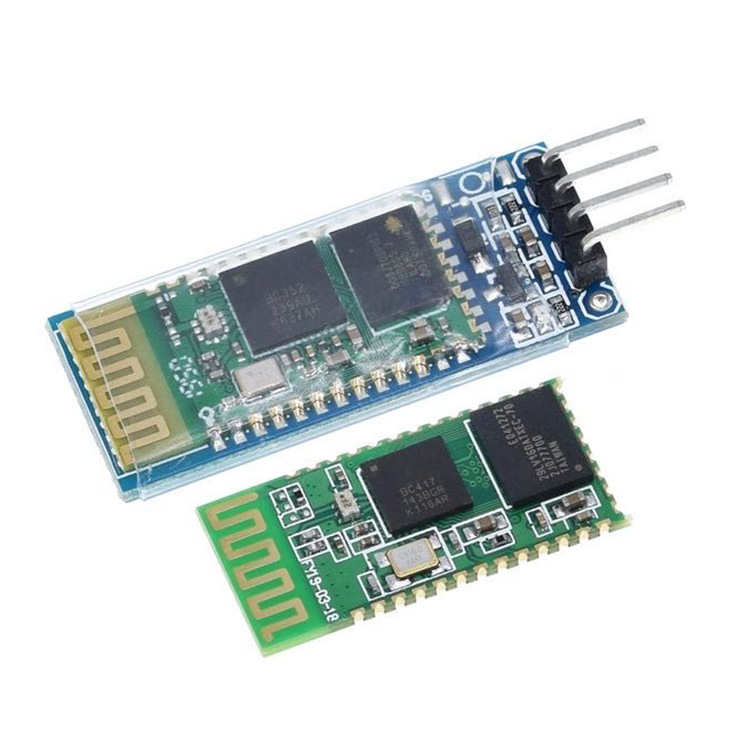

Антиобратное соединение, прозрачный модуль передачи последовательного порта Bluetooth, беспроводной последовательный порт HC-05 интегрированная плата расширения Bluetooth master-slave

Описание

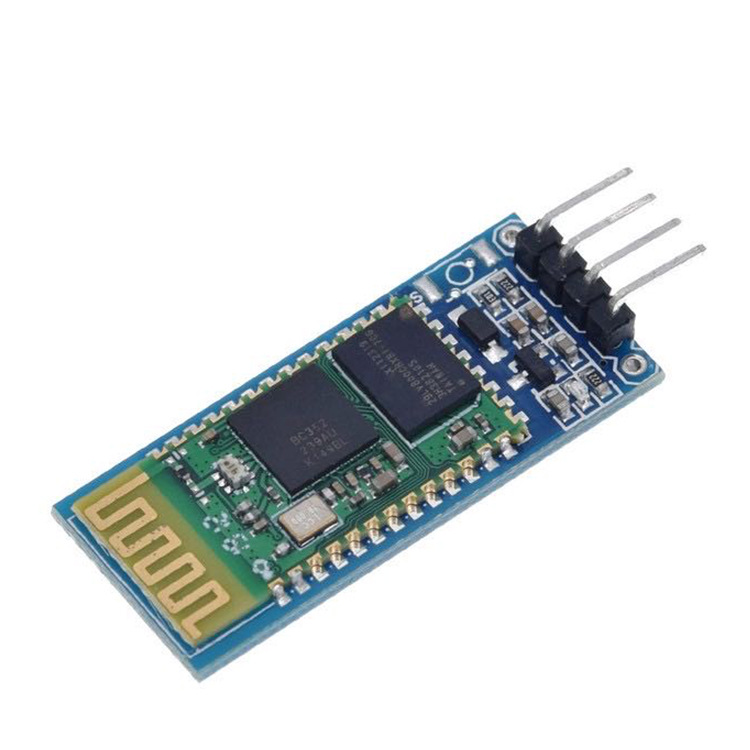

HC-06从机蓝牙模块

一、模块参数:

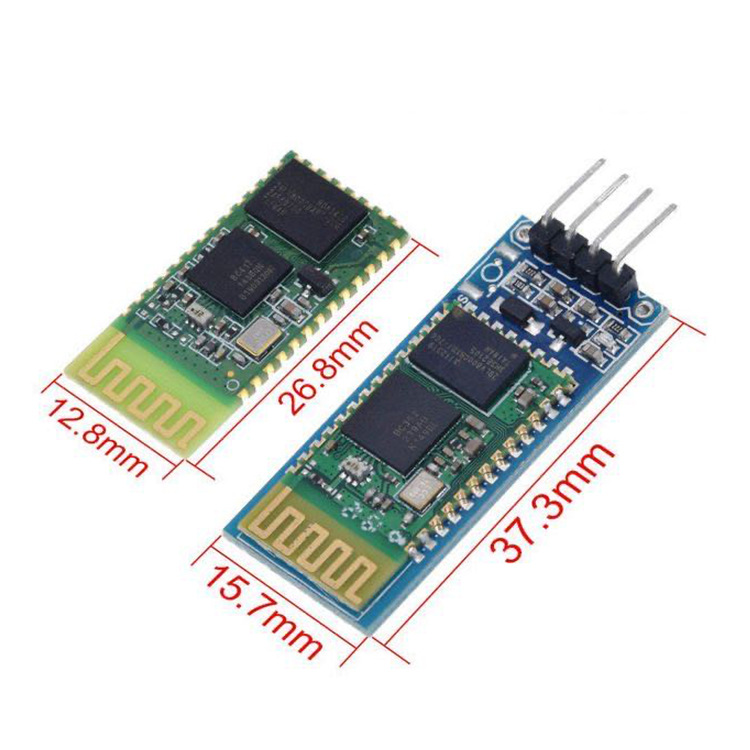

1.PCB尺寸:37.3mm(长)*15.5mm(宽)
2.重量:3.5g
3.输入电压:3.6V--6V,禁止超过7V
4.电源防反接,接反模块不工作

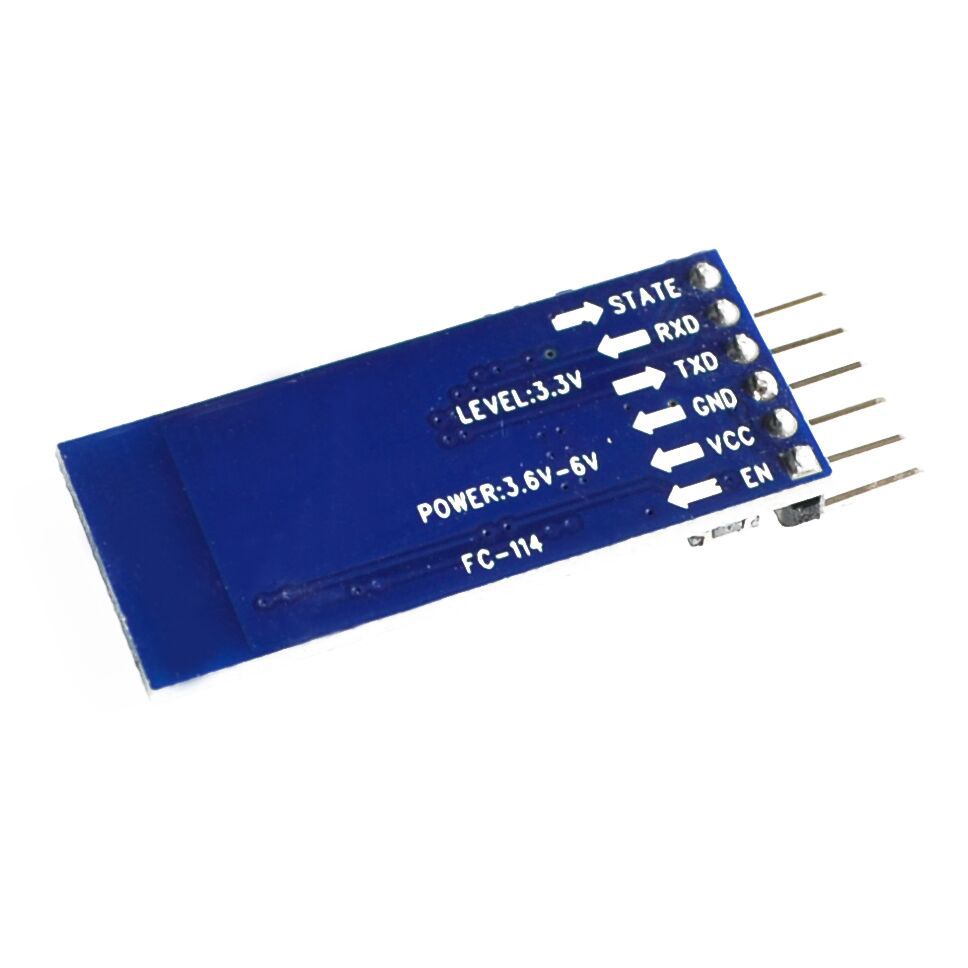

5.引出6个脚:EN/VCC/GND/RXD/TXD/STATE(蓝牙状态引出脚,未连接输出低电平,连接后输出高电平)
6.带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式
7.板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态);配对成功后,电流大约10mA
8.接口电平3.3V,可以直接连接各种单片机(Arduino/51/AVR/PIC/ARM/MSP430等等),5V单片机也可以直接连接。直接连接单片机串口,不能经过MAX232芯片！
9.空旷地带有效传输距离10米,超过10米也是可能的,但是不对连接质量做保证
10.配对成功以后,可以作为全双工串口使用。无需了解任何蓝牙协议,但只支持8位数据位、1位停止位、无奇偶校验的通信格式。这也是常用的通信格式,不支持其它格式！
11.按下按键再给蓝牙模块通电可以进入AT模式，设置参数和查询信息
12.可以通过AT命令切换主机和从机模式
13.模块默认波特率为9600、默认配对密码为1234、默认名称为HC-06

14.带透明热缩管保护

二、接线方法:
VCC:接电源正极
GND:接电源负极
RXD:接收端,蓝牙模块接收从其它设备发来的数据;正常情况接其它设备的发送端TXD
TXD:发送端,蓝牙模块发送数据给其它设备;正常情况接其它设备的接收端RXD
EN:使能端,需要进入AT模式时接3.3V

三、发货清单

HC-06带底板蓝牙模块1个(已测试好,带透明热缩管保护,防静电包装)

防反接,蓝牙串口透传模块,无线串口 HC-05 主从一体 蓝牙扩展板

资料下载：http://pan.baidu.com/s/1o6BiNDS

1.1小常识（非常重要）：
TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD接设备的RXD！
自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是快简单的测试方法，当出现问题时做该测试确定是否产品故障。也称回环测试。

1.2电平逻辑：
TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑
RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的

1.3产品特性：

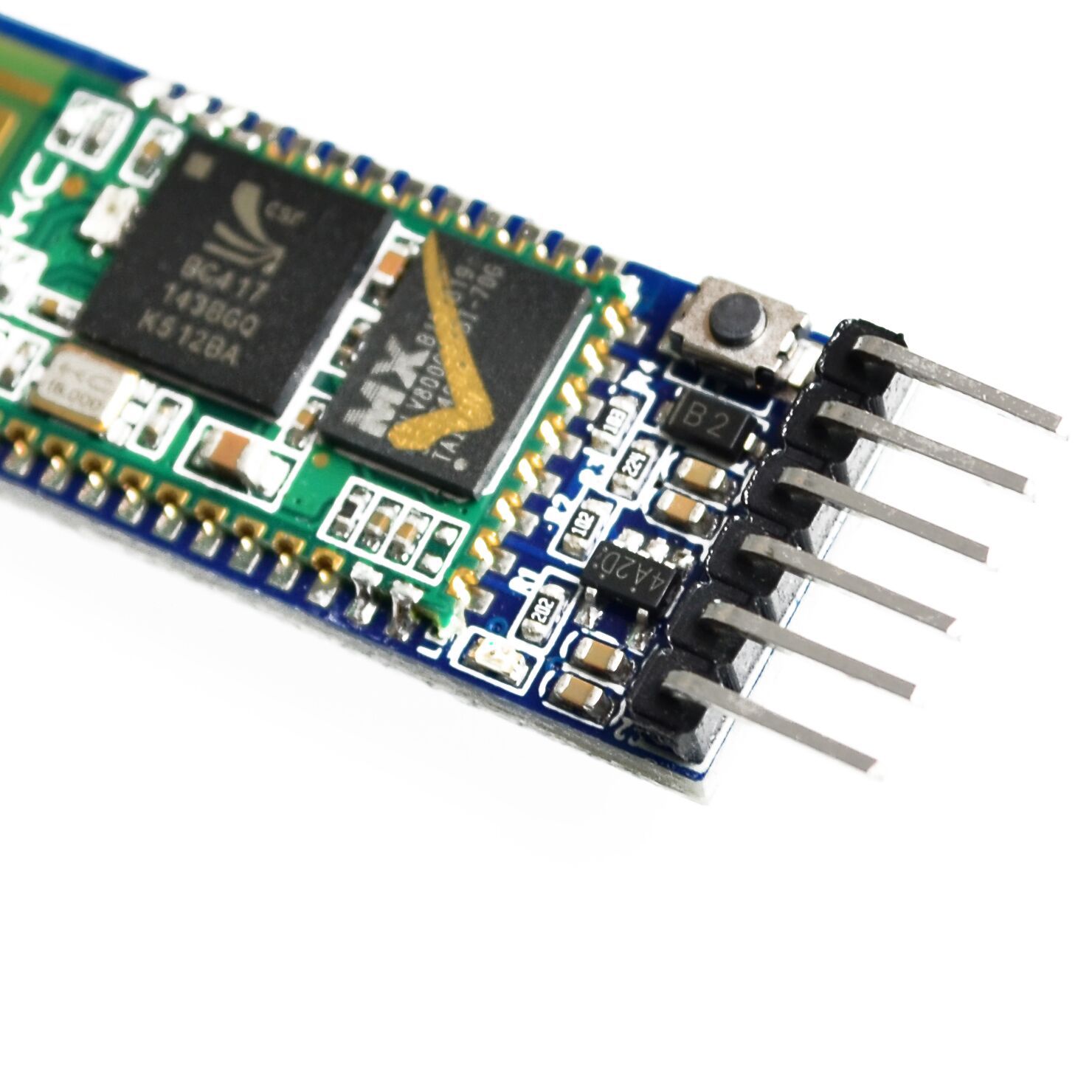

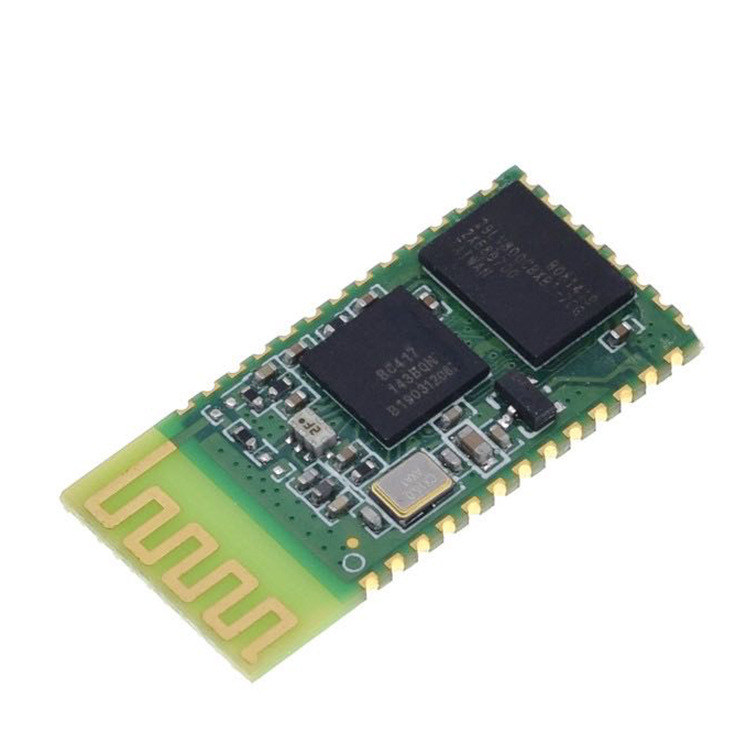

1、核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高
2、led指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT模式，双闪表示蓝牙已连接并打开了端口
3、底板设置防反接二极管，带3.3V LDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！
4、接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！
5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证
6、配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是常用的通信格式，不支持其他格式。
7、可以通过拉高34脚进入AT命令模式设置参数和查询信息
8、体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。并套透明热缩管，防尘美观，且有一定的防静电能力。
9、可通过AT命令切换为主机或者从机模式，可通过AT命令连接指定设备
10、支持从4800bps~1382400bps间的标准波特率

1.4产品用途：
配对后只需要当成固定波特率的串口一样使用即可，因此只要是以“固定波特率，8位数据位，无奇偶校验”通信格式的串口设备都可以直接取代原来的有线串口而不需要修改程序。如数据采集、智能车、串口打印机、户外点阵条屏控制等。
与电脑配对使用：适合电脑跟设备间通过蓝牙串口通信，使用方法与串口一样
与手机配对使用：适合手机跟设备间通过蓝牙串口通信，使用方法与串口一样
与蓝牙主机配对使用：适合两个设备直接通过蓝牙串口通信，如单片机与单片机之间，有线串口跟单片机间等，使用方法与串口一样

变通使用：
波特率变换，因为接收端和发送端可以选择各自的波特率，在数据量小的时候可以作为波特率变换的设备使用。
