Автоматическая Растяжимая машина испытания цифрового дисплея Растяжимая машина испытания оборудования для испытаний прочности на растяжение растяжимый тестер

Описание

产品介绍：

拉力试验机/抗拉强度测试机/拉力测试仪主要用于测试金属材料、非金属材料以及制品的的抗拉强度、拉伸负荷、拉伸破坏、拉断力、拉伸变形、拉伸刚度、拉力变形等力学性能检测。

根据加载方式的不同主要有：数显式拉力试验机、微机拉力试验机、伺服式拉力试验机、屏显式拉力测试机。

根据结构形式不同有：单立柱式、双立柱式、四立柱式、六立柱式。

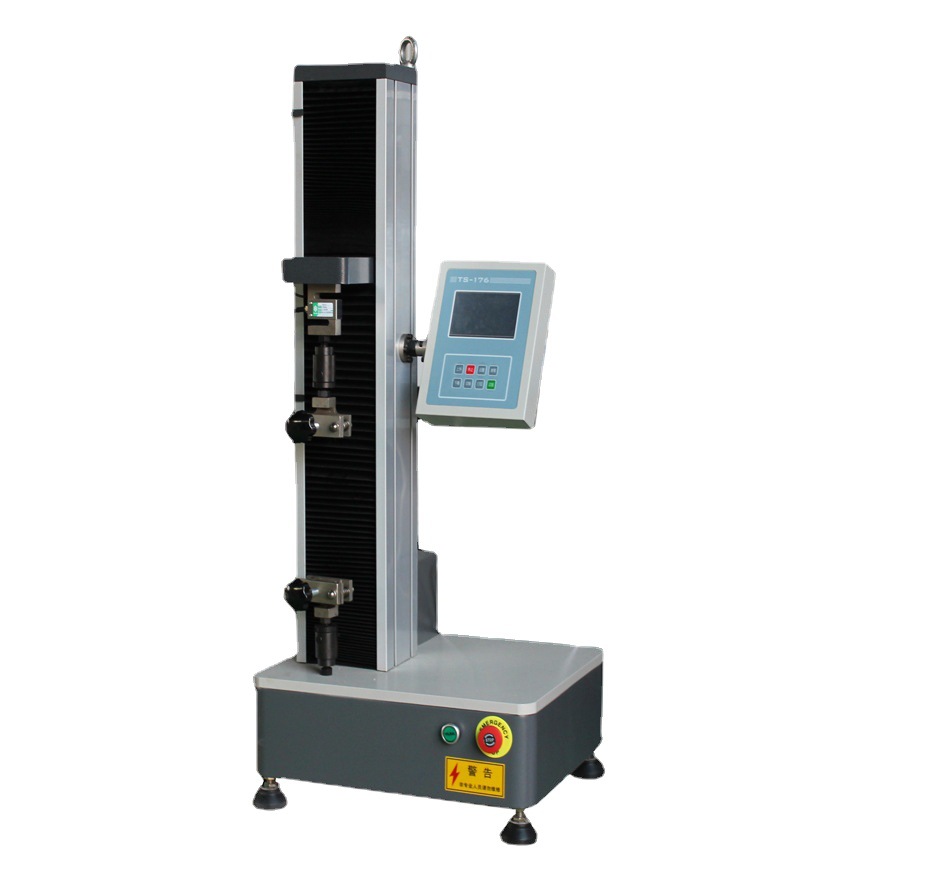

技术参数：[单立柱式】

型 号: WDS

可测最大力： 10N  100N  500N  1000N  2000N  3000N  5000N

力值传感器: 进口高精度力传感器

准确度等级： 1级

试验力测试范围: 0.4%~100%FS

力值精度: ±0.5%

力值分辨率: 1/200000

位移示值误差: 示值的±0.5%以内

位移分辩率: 0.05um

变形示值误差: 示值的±0.5%以内

测试速度范围： 0.001～500mm/min

速度精度： 示值的±0.5%以内

传动方式: 步进电机/伺服电机驱动丝杠传动

控制系统: 国产驱动器/进口驱动器

测试行程(不含夹具): 1000mm（可选）

体积(W*D*H): 560*320*1800mm

电源、功率: AC 220V±10% 50Hz，0.75kw

重量: 150kg

自动停机装置 机械、程控

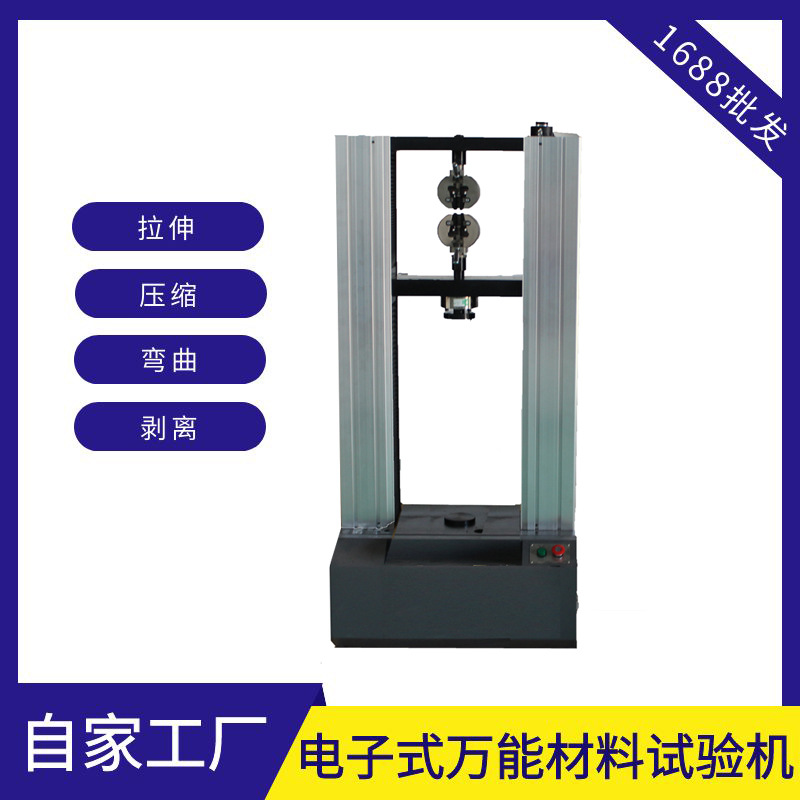

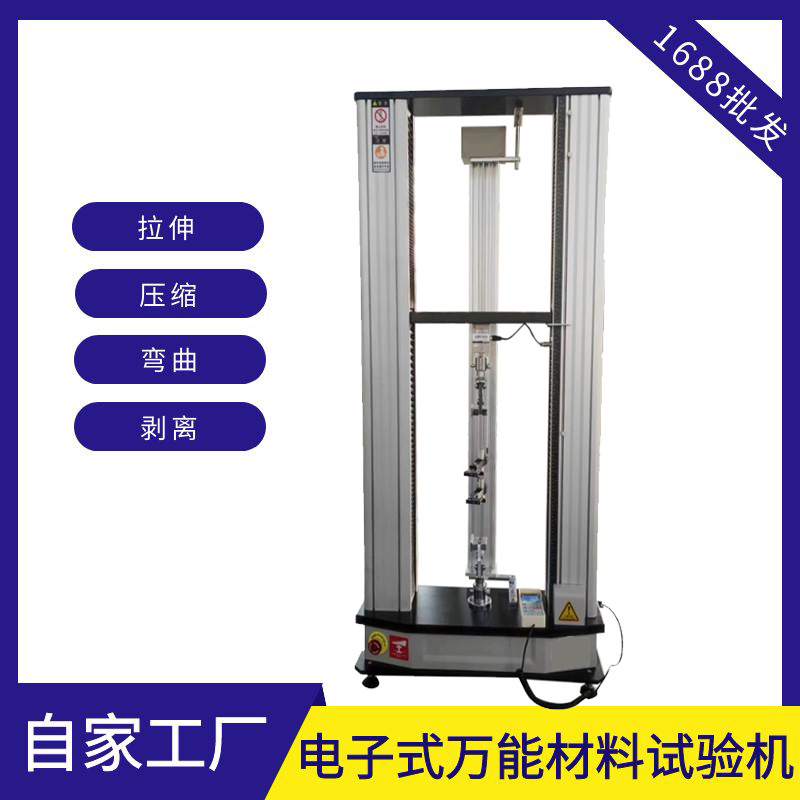

技术参数：【双立柱式】

最大试验力 5kN 10kN 20kN 30kN 50kN

试验机精度 1级

试验力测量范围 2%-100%

试验力准确度 优于±1%

位移分辨率 0.01mm

位移测量准确度 优于±1%

试验速度范围 0.01-500mm/min

拉伸空间（不含夹具） 600mm

压缩空间 600mm

立柱间距 400mm

楔形夹具加持范围 平试样0-21mm，圆试样Φ4-26mm

主机尺寸 720*500*1850mm

主机重量 400Kg

电机功率 0.75KW

供电电源 220V，50Hz

工作环境 室温—35℃,相对湿度不超过80%

技术参数：【落地式】

型 号: WDS

可测最大力： 50kN  100kN 200kN 300kN

力值传感器: 国产/进口高精度力传感器

准确度等级： 0.5级/1级

试验力测试范围: 1.0%~100%FS/ 0.4%~100%FS

力值精度: ±1%/±0.5%

力值分辨率: 1/200000

位移示值误差: 示值的±0.5%以内

位移分辩率: 0.05um

变形示值误差: 示值的±0.5%以内

测试速度范围： 0.001～500mm/min

传动方式: 步进电机/伺服电机驱动丝杠传动

控制系统: 国产驱动器/进口驱动器

测试行程(不含夹具): 700mm

技术参数：【液压式四立柱】

最大试验力 100kN  300kN   600kN

试验力示值精度 ≤±1%

试验力测量范围 最大试验力2%～100%

等速应力控制范围 2-60(N/mm2•S-1)

等速应变控制范围 0.00025/s-0.0025/s

等速位移控制范围 0.5-50mm/min

夹紧方式 液压夹紧

圆试样夹持直径范围 Φ10～Φ32

扁试样夹持厚度范围 0-15mm

扁试样夹持宽度 70mm

最大拉伸试验空间 620mm

最大压缩试验空间 580mm

立柱净间距 460mm

上下压盘尺寸 Φ150

弯曲支棍间距 300mm

弯曲支棍宽度 140mm

容许弯曲度 100mm

最大活塞行程 200mm

活塞最大移动速度 约80mm/min

试验空间调整速度 约150mm/min

技术参数：【液压式六立柱】

产品型号  1000B  2000B   3000B

主机结构形式  双立柱双丝杠油缸下置式结构

最大试验力  1000 kN 2000 kN 30000 kN

试验机级别  1级

试验力测量范围  2%-100%

力分辨率  1/300000

变形测量装置  电子式引伸计

变形示值相对误差  ≦示值的±0.5%

位移测量装置  拉线式光电编码器

位移示值相对误差  ≦示值的±1%

位移分辨力  0.01mm

活塞最大移动速度  70（mm/min）

横梁调整速度  120（mm/min）

活塞最大行程  250mm

控制方式  手动加载

有效拉伸空间  650mm

有效压缩空间  550mm

立柱间距  540mm 540 650mm

夹紧方式  液压自动夹紧

圆试样夹持直径  φ6-φ26mm φ13-φ40mm φ13-φ40mm

扁试样夹持厚度  0-15mm 0-15mm 0-30mm

扁试样夹持宽度  70mm 75mm 75mm

上下压盘尺寸  φ160/204*204mm（选配）

弯曲支辊间距  600 mm

弯曲支辊宽度  140mm

安全保护装置  机械限位保护和软件过载保护

主机机重量  约1500kg 约2100kg 约2800kg
