Обработка и производство печатных плат для блоков питания, разработка решений PCBA для небольших бытовых приборов

Описание

交期

（1）单面板：A、12H加急样板；B、24H加急手样；C、普通样板为1-2天；D、开模时间为4-5天；E、做货时间为5-6天提供加急服务
（2）双面板：A、24H加急样板；B、48H加急手样；C、普通样板为3-4天；D、开模时间为7-8天；E、做货时间为8-9天提供加急服务
原材料介绍：板材供应商为国内著名客商，由建滔集团、、山东金宝、上海国纪、东莞生益公司、广州普诺、山东鹏州公司提供各种94HB板、94V0胶板、22F、CEM-1板、玻纤板，铝基板有性能稳定、耐翘曲、铜箔剥离强度高、易冲孔、尺寸稳定、介电系数大等优点。全部原料拥有UL认证及3C认证。所有原材料皆经过严格的供货调查及IQC检验，保证品质。

公司制程能力：
●表面工艺处理:热风整平、模冲、数字V割、铣床成型 喷铅锡、喷环保锡/无铅锡、电镀镍、电金/化学沉金/化金、化学沉银/化银、松香、印助焊剂、碳桥/碳手指、碳灌孔
●制作层数:单面,双面
●最大加工面积:单面:600MM×450MM;双面:580MM×580MM;
●板厚:最溥:0.6MM;最厚:2.0MM
●最小线宽线距:套印最小线宽:0.25MM;最小线距:0.25MM；湿膜最小线宽:0.2MM;最小线距:0.2MM
●最小焊盘及孔径:双面板：最小焊盘:1.2MM;最小孔径:0.35MM 单面板：最小焊盘:1.4MM;
●金属化孔孔径公差:Pth Hole Dia.Tolerance≤直径0.8±0.05MM＞直径0.8±0.10MM
●孔位差:±0.05MM
●抗电强度与抗剥强度:抗电强度:≥1.6Kv/mm;抗剥强度:1.5v/mm
●阻焊剂硬度:＞5H
●热 冲 击:288℃ 10SES
●燃烧等级:94V0防火等级
●可 焊 性:235℃
●基材铜箔厚度:1/2OZ、1/1OZ、H/HOZ、1OZ、2OZ、3OZ
●电镀层厚度:镍厚5-30UM 金厚0.015-0.75UM
●可靠性测试：开/短路测试
●阻焊颜色：绿色、黑色、蓝色、白色、红色、黄色。
●字符颜色：白色、黑色等 ● V 割：角度： 30 度、35 度、45 度 深度：板厚 2/3
●常用基材:普通纸板:94HB(普通纸板，不防火)、94V0（阻燃纸板，防火）、FR-1(防火)、FR-2(防火)、防火玻纤板材:22F(半玻纤)、CEM-1(半玻纤)、CEM-3(双面半玻纤)、FR-4(全玻绊)、铝基板、高频板
●客供资料方式:GERBER文件、POWERPCB文件、PROTEL文件、PADS2007文件、AUTOCAD文件、ORCAD文件、PCBDOC文件、样板等。

公司制作产品广泛应于通讯、电脑、仪表、汽车、手机、MP4、DVD、LCD TV、LED、USB、照明灯、仪器仪表、家用电器、控制器、汽车导航、机电设备等高科技电子领域，厂区占地面积约2000平方米，生产线拥有200名员工及技术工程人员，月产量达20000平方米。

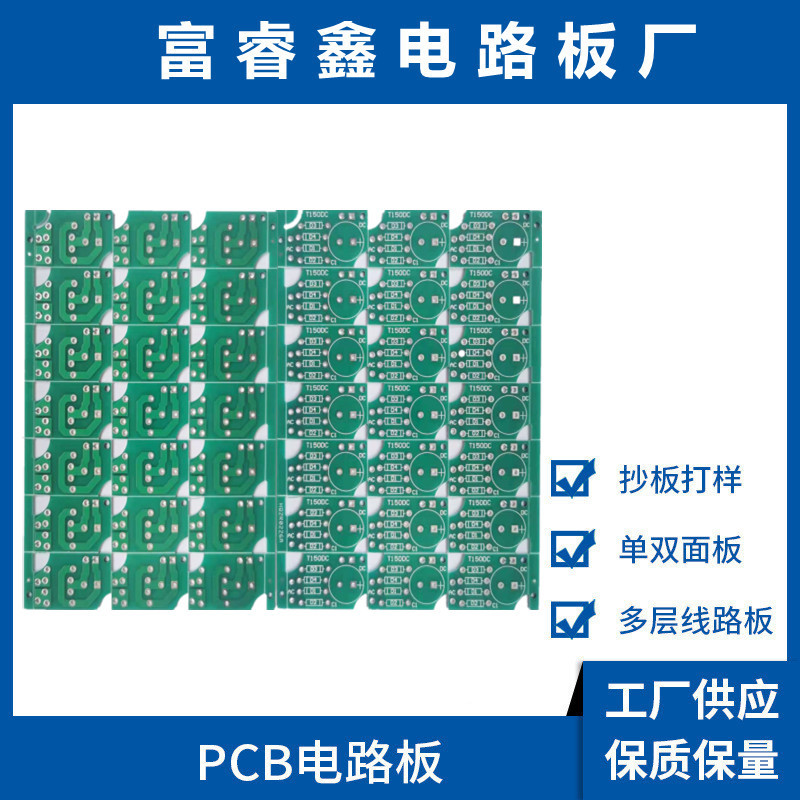

产品范围：单面、双面、多层、FPC、铝基板等 样板、小批量的快速生产； 多层板的价格优势、交期等；

惠州市富睿鑫电子有限公司
联系人:郭敏 小姐

专业:生产单、双面线路板、铝基板
