Механическая машина KLD1221 испытания жизни усталости весны

Описание

KLD(1221)机械式弹簧疲劳试验机

技术方案书

1. 1. 产品概述

本机适用于小型螺旋弹簧或其它弹性元件进行拉伸或压缩耐久性疲劳试验，通过安装辅具后，还可应用于构件、扭转弹簧等需要做耐久性试验的场合。

2.本试验机的主要技术规格、参数及指标：

3、本机具有的功能：

3.1 频率和次数实时数字显示

3.2 振幅调整功能，通过手动调节偏心装置，实现振幅的调整功能，能精确到0.05mm.

3.3 频率调整功能，在控制面板上有调速旋钮和调节方向指示，旋转旋钮就能调整变频器的频率，从而调整试验频率。

3.4 具有弹簧压缩量的调节功能。通过机器上方的大手轮旋转调整试验空间和弹簧的预压缩量，预压缩量能精确到0.01mm.

3.5 断裂停机指示功能。并且断裂停机后具有指示灯指示，提示操作者及时处理。

3.6 次数设置功能。（在面板上设定试验次数，到达设定次数停机）

3.7 安全功能：

3.7.1 定位销限位互锁功能。用于调整振幅时的安全保护。

3.7.2 具有急停功能和限位急停指示灯。按下急停开关，电机停止，指示灯亮，提示操作者及时处理。

3.7.3 有全封闭的防护罩，保护人身安全。

3.8 能查询停机时的试验次数

3.9 具有试验数据打印功能：

B:试验开始的时间

SET-NO:设定的试验次数

BGN-NO:开始试验的次数，主要针对中途按停止键停止试验；

STP-NO:试验停止时的次数

E:试验结束时间

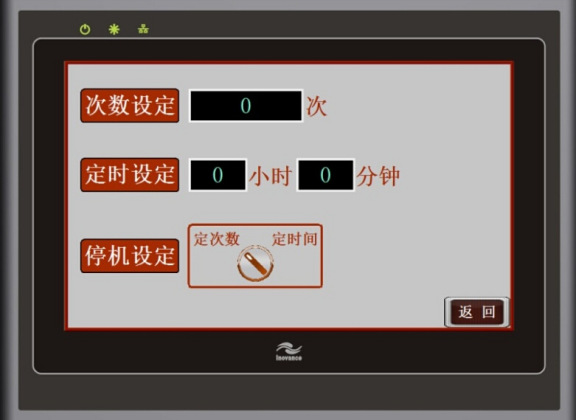

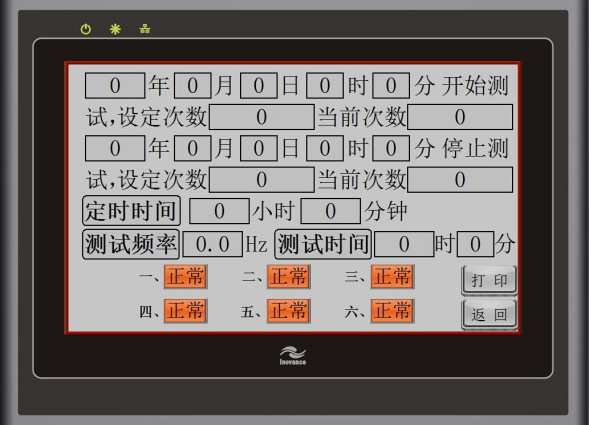

4、人机界面介绍（见下图）

5、试验方法描述

5.1 准备工作：首先将限位销推进偏心轮中，在电机不能启动的情况下调整你的振幅，调整好后，拔出限位销；将弹簧放到工位上；通过人机界面来设定试验的次数；

5.2 试验过程：一切准备就绪后，按下测试按钮，顺时针调整旋钮，此时频率会越来越快，当达到需要的频率后，停止调整旋钮，试验机开始正常试验；

5.3 试验结束：试验过程中随时可通过按起测试按钮停止试验，停止后自动打印试验数据，可再次按测试按钮继续试验；当到达设定的试验次数后，自动停止试验并打印试验数据，本次试验结束；弹簧断裂后自动停止并打印试验数据，本次试验结束；

6、质量保证：

设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务，终生维修。
