Всюду релейный модуль задержки отключения питания отключения триггера задержки цикла переключателя цепи синхронизации

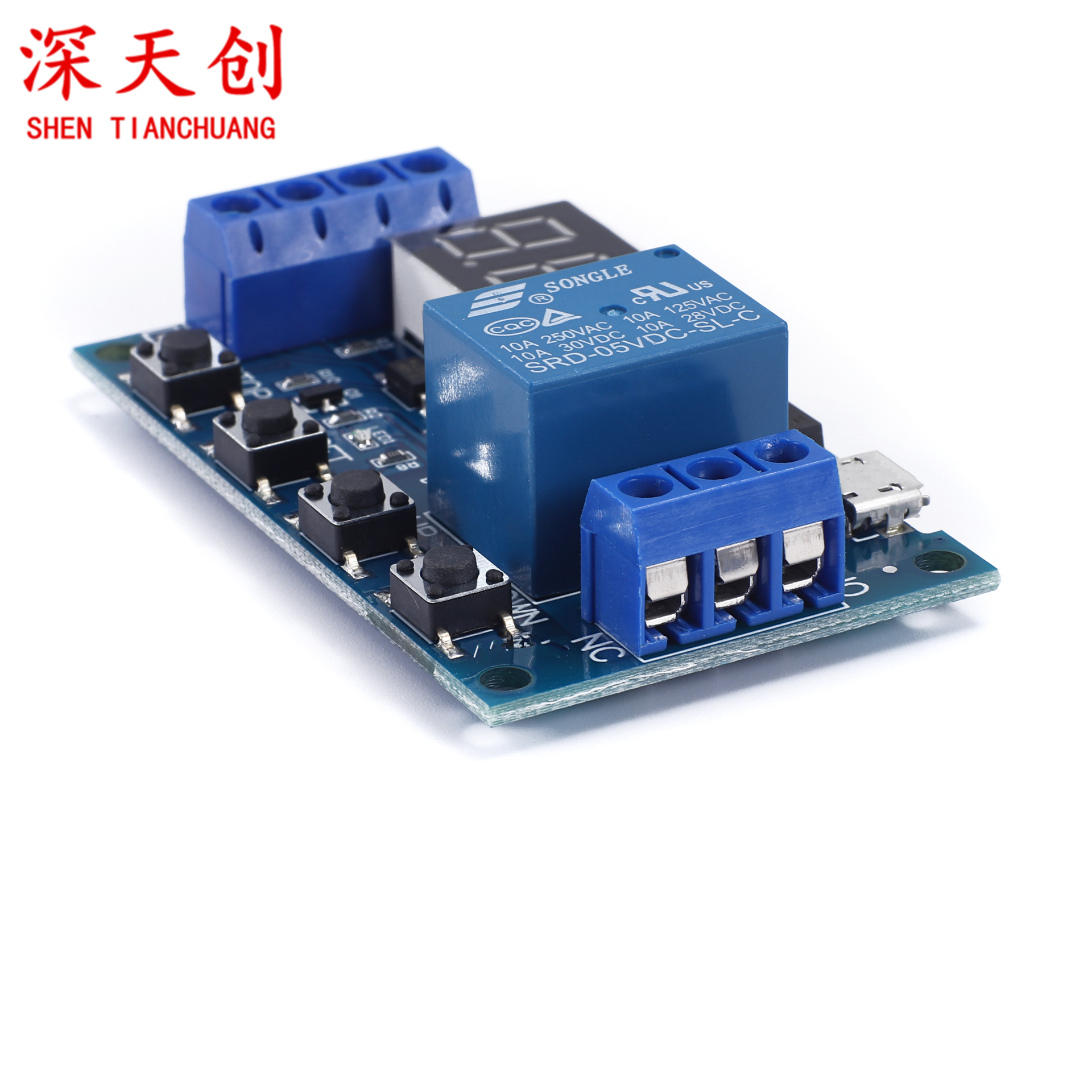

Описание

本产品简单 请各位买家详细的看下本产品的操作说明

 宽电压供电6~20V

注意：电压尽量不超过20V，因为线性稳压效率低，压差大，温度就会高，散热不好就会有坏的可能。

 界面清晰简单，功能强大，通俗易懂，几乎满足所有需求

有一键急停功能（STOP键），带反接保护，反接不烧

增加了睡眠模式，使能后，5分钟内无任何操作，自动关闭显示器 任意按键唤醒

可以设置不同OP、CL、LOP参数，这些参数是相互独立，分别保存

所有设置参数自动掉电保存

工作模式:
P1:信号触发后，继电器导通 OP 时间，然后断开，在 OP时间内，如下操作

P1.1: 信号再次触发无效
P1.2: 信号再次触发重新计时
P1.3: 信号再次触发复位，继电器断开，停止计时
P-2: 给触发信号，继电器断开 CL时间之后，继电器导通OP 时间，计时完成之后，断开继电器
P3.1: 给触发信号，继电器导通OP 时间之后，继电器断开 CL时间，然后循环上述动作循环内再次给信号，继电器断开，停止计时，循环次数 (LOP) 可以设置,
P3.2: 上电之后无需触发信号，继电器导通OP 时间，继电器断开 CL 时间，循环上述动作:循环次数 (LOP) 可以设置,
P-4:信号保持功能 如果有触发信号，计时清零，继电器保持导通，当信号消失，计时OP 后断开继电器:计时期间，再有信号，计时清零，

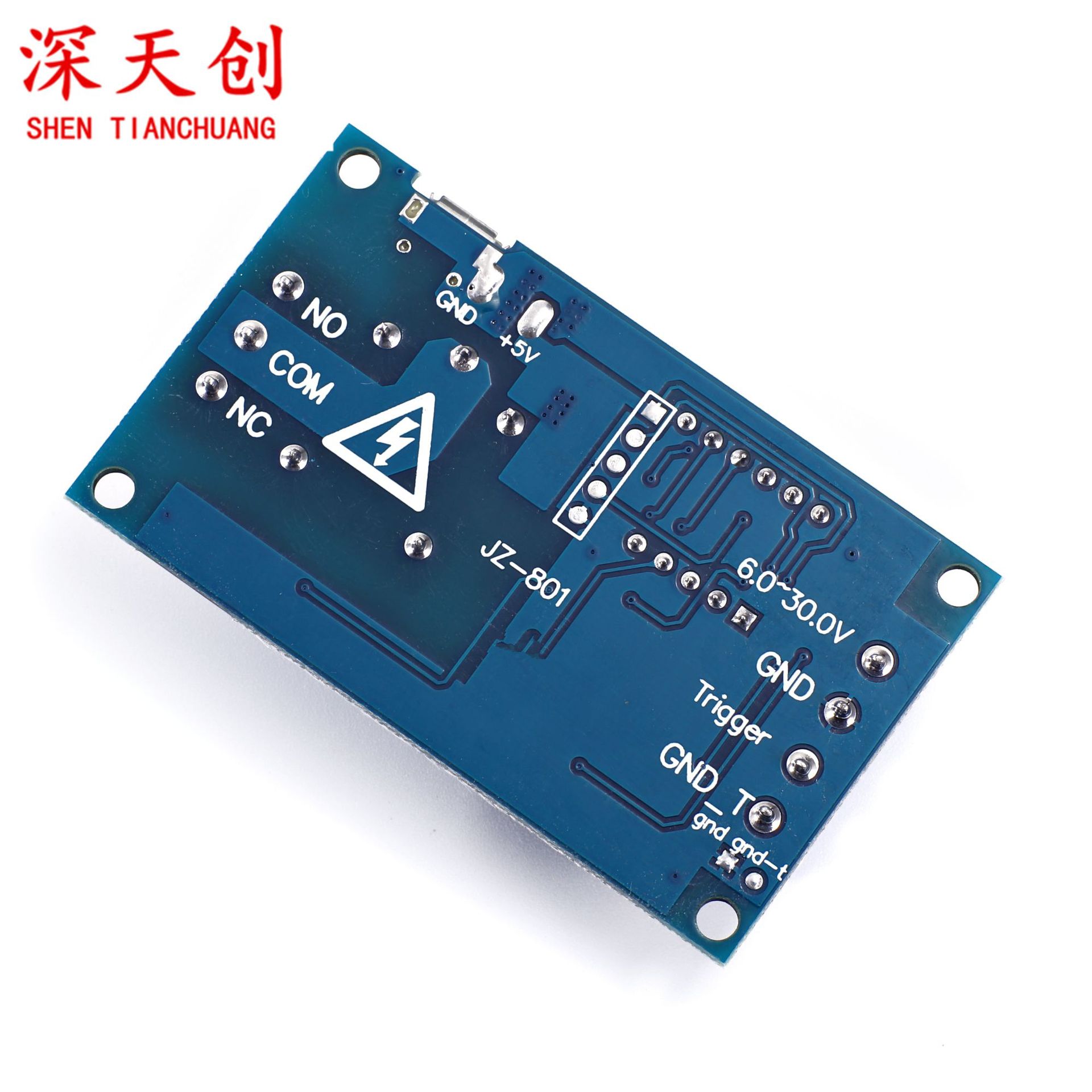

产品参数

1：工作电压：6--20V

2：触发信号源：高电平触发（3.0V—24V）信号地与系统地不共地提高系统的抗干扰能力（也可自行短接共地）

3：输出能力：可以控制直流30v 5A以内或者交流220v5A以内的设备

4带光耦隔离，增强抗干扰能力，工业级别电路板，设定参数断电后永远记忆

特别注意：继电器输出是无源触点，不带电输出，控制一条线路通断的作用

计时范围

0.1秒（最小）~999分钟（最大）连续可调

如何选择计时范围：

在模式选择界面设定好参数值后通过短按STOP键，选择计时范围

XXX. 小数点在个位，计时范围：1秒~999秒

XX.X 小数点在十位，计时范围：0.1秒~99.9秒

X.X.X. 小数点全亮，计时范围：1分钟~999分钟

比如您要设置OP是3.2秒，那就将小数点移动到十位上，数码管显示03.2

参数说明：OP导通时间，CL断开时间，LOP 循环次数（1—999次，“---”代表无限次循环）

这些参数是相互独立的，但各个模式共用这些参数，例如在P1.1设置了导通时间OP是5秒，用户想切换到P1.2模式，那么进入P1.2设置相应的参数时，OP也会是5秒

在主界面（显示000）短按SET键，会显示OP（CL，LOP）及对应的时间 XXX

如果模式中只有OP（例如模式P1.1，P1.2，P1.3）时间的话，那短按SET键就会只显示OP及对应的时间

如果模式中有OP、CL、LOP（例如模式P3.1，P3.2）那短按SET键会显示OP及对应时间，CL及对应时间，LOP及对应次数

在设置好模式后，在主界面通过短按SET键可轻松查看当前模式下所设置的参数，非常方便

如何设置参数

1. 首先确定继电器的工作模式

2. 根据继电器的工作模式，在主界面（模块上电时，会闪烁下当前所处的工作模式（默认P1.1模式），然后进入主界面，）“长按SET键2秒后松开”进入模式选择界面，通过短按UP、DOWN按键来选择要设置的模式（P1.1~P-4）

3. 选择好要设置的模式后（例如P3.2）短按SET键设置相应的参数，这时要设置的参数会闪烁（OP导通时间，CL断开时间，LOP 循环次数（“---”代表无限次循环）），通过UP、DOWN调整参数值，支持长按（快速增加或减少）与短按（增加或减少1个单位）；设定好参数值后，通过短按STOP键来选择小数点位置，选择计时范围（相应的时间0.1秒~999分钟）；短按SET键，设置当前模式的下一个参数，过程同上

4. 设置好选定模式的参数后，长按SET键2秒后松开，当前设置好的模式会闪烁下，然后返回到主界面，设置参数成功，非常简单

主界面：继电器不工作状态下显示“000”（没有小数点），继电器工作状态下带有小数点，非常清晰

模式选择界面：长按SET键进入，设置完成后，长按SET键退出，回到主界面
