Описание

注意：

      本保护板不能用于铁离聚合物电池 ，手电钻电池组，电鱼机电池组，电动自行车电池组，2块再串联24V使用，775(4A)以上电机，1W鱼眼LED灯，用于上述组合购买的客户敬请留意！。

所描述功率范围内适用于以下产品：

        按摩器电池组、LED灯备用电源、12V电子产品、太阳能路灯电池组、监控备用电源、及其它产品。

注意：3A电流以上放电产品，电池放电倍率要3C以上。

倍率计算公式：1C倍率的电池，2000容量等于2AH*1=2A上限工作电流。

3C倍率电池，2000容量等于2AH*3=6A上限工作电流。

在使用中电池会发热就是电池倍率不适用，这种情况一定不能长期使用，电池会很快损坏。

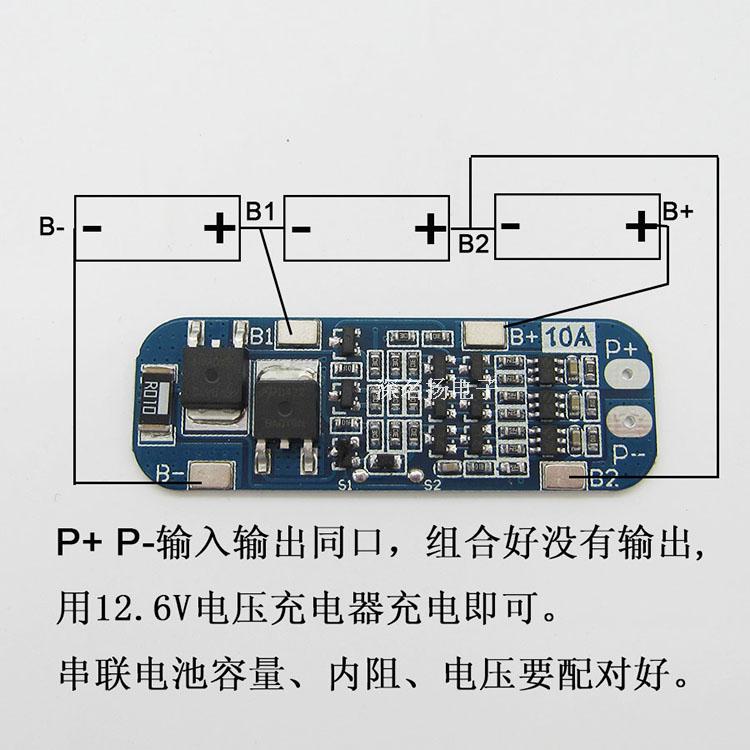

注意事项1：严格按图接线0V（B-）、3.7V（B1）、7.4V（B2）、11.1V（B+），不要故意短路!

注意事项2：接好线后需要先充电，才会有输出。

注意事项3：串联3组电池时，请保证每组电池的电压一样，如果不一样，请单独充满每组电池再串联使用。放电测试时，电压下降.快的那组电池是差电池。

针对一些电子基础较差的客户说明一下：千万不要把好电池和差电池混在一起使用! 3组电池的容量/内阻越接近越好! (2个好电池+1个差电池的使用效果=3个差电池的使用效果)。

该锂电池保护板的属性：

型号：HX-3S-FL10-A            过充电压范围：4.25-4.35v±0.05v

尺寸： 53*17*4.0mm      过放电压范围： 2.3-3.0v±0.05v

工作电流：0-8A         工作温度：-40---+50℃

瞬间电流：11-13A       存储条件：-40-- +80℃

静态电流：小于30uA          有效寿命：大于30000小时

内阻：小于100mΩ              短路保护：可保护，延迟自恢复。

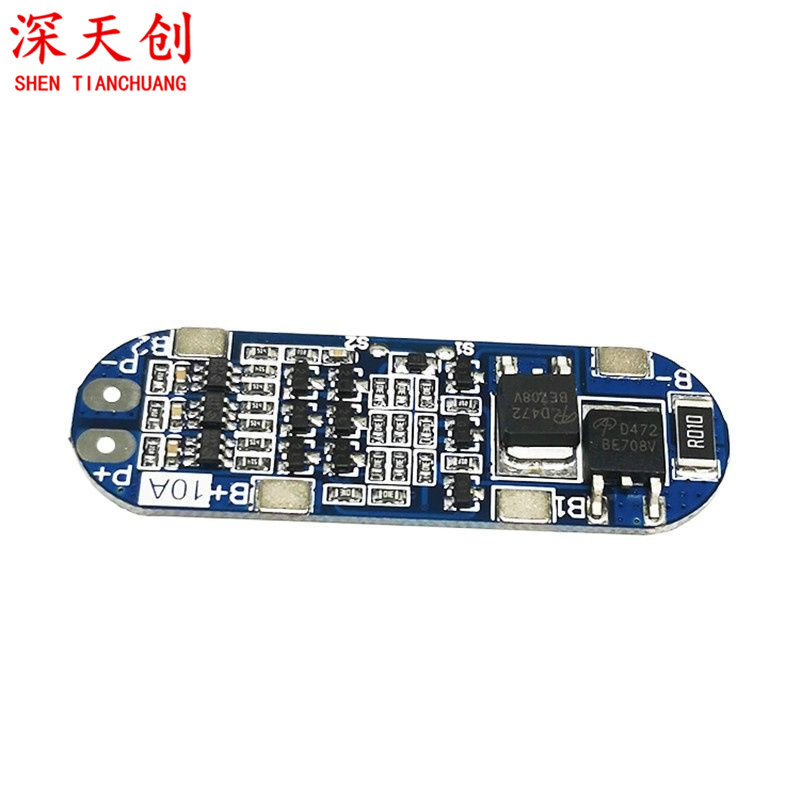

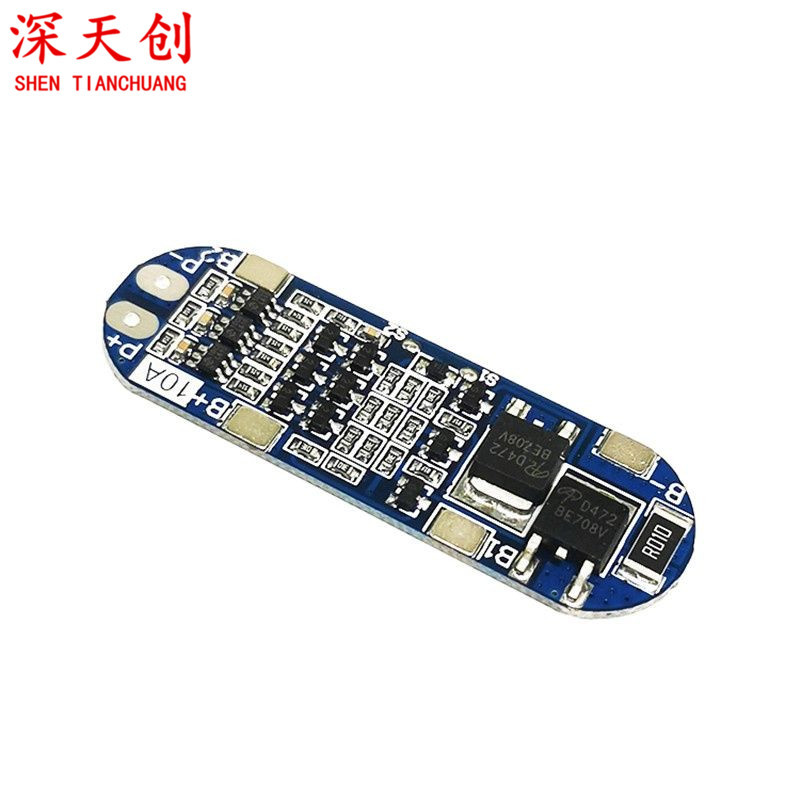

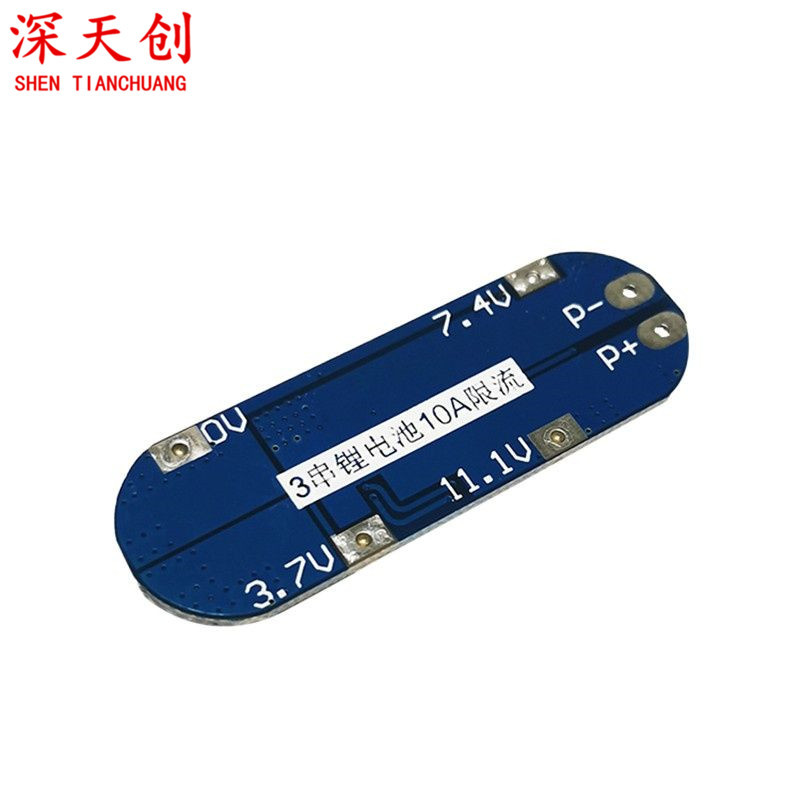

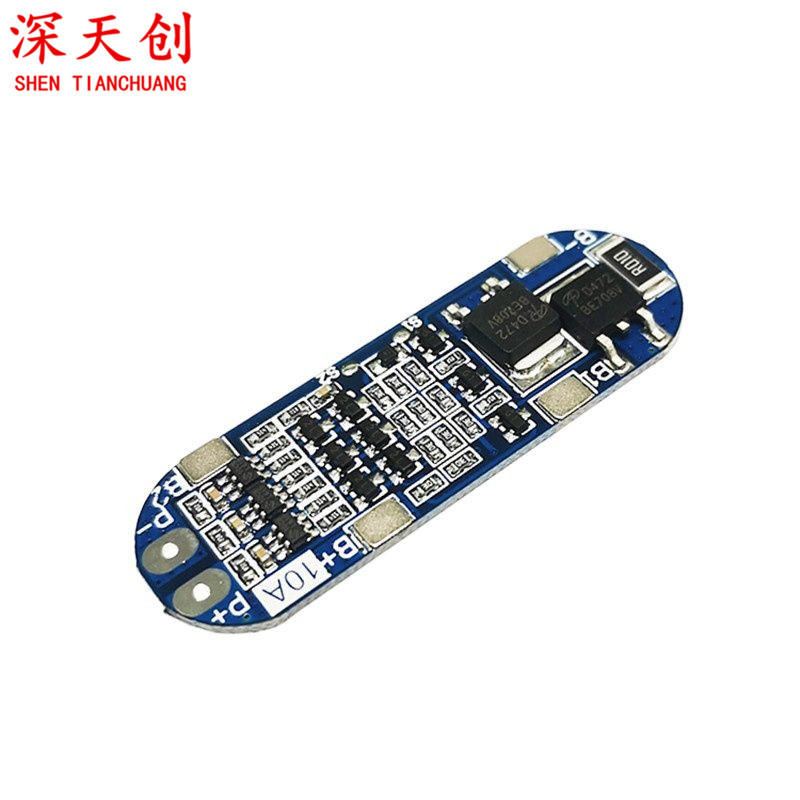

 该保护板尺寸和器件说明 ；

 该保护板尺寸为53*17*4.0mm；元器件为2110-CB 保护芯片和AOD472*2个;

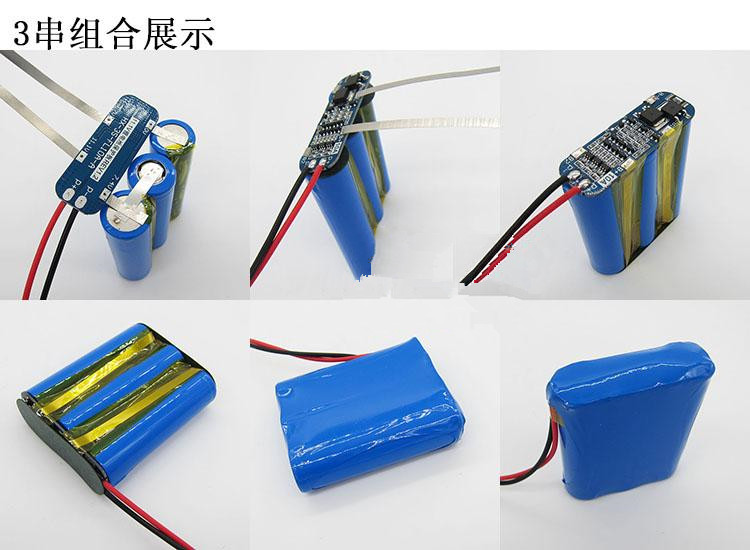

注：以下所描述展示的镍片及辅料，本链接宝贝价格是不包含的，出货是单片板子

常见问题

充电器电压设置：用您的电池组串数*4.2V这就是非铁锂电池的充电电压，铁锂电池的充电电压为电池串数*3.60V这就是铁锂电池的充电电压，充电电流标准为容量的0.2倍。
