Регулятор скорости вентилятора, вентиляция, рассеивание тепла, головка постоянного тока 5,08 гнездо, вход 2. Вилка проводки вентилятора с шагом 54 мм

Описание

特征

1.集线器用于对风扇接口的扩展，用来增加风扇接线口。

2.调速器用于对风扇的调速。

3.调速器与集线器合用，可以壹个旋钮同时调多台风扇的转速，实例实用过单旋钮同时调24台风扇。

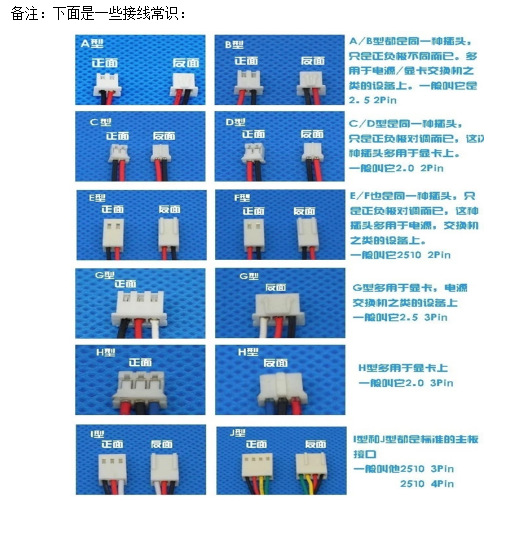

4.电源输入接口多种可选：大4P,SATA15P,DC插2.0/2.5MM,手机小USB口插座，XH2.54MM的2，3，4P插座，PH2.0MM的2，3，4P,2510规格2，3，4P插座，5.08MM的公母插头插座，可以订制TYPE-C电源协议接口，糕压交直流等供电接口驱动风扇。

5.输出风扇接口多种可选：大4P,SATA15P,DC座2.0/2.5MM,大USB－A母座，XH2.54MM的2，3，4P插座，PH2.0MM的2，3，4P,2510规格2，3，4P插座，2.0/2.54插针（杜邦线风扇）。也可以订制客户要求的风扇规格插座。

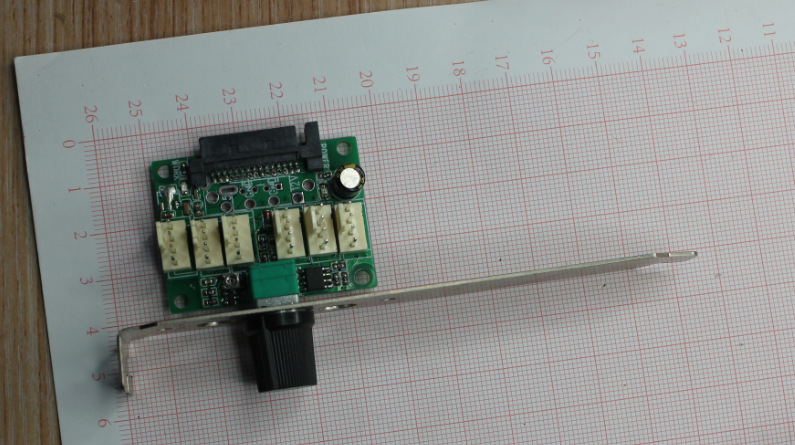

6.安装固定方式多种可选：产品的安装与固定有PCBA电路板模块式，台式机机箱PCI卡槽档板固定式，塑料外壳安装固定式。也可以按客户的规格外型尺寸与安装固定方式定制。

7.本产品调速控制方式为0-100%PWM式，频率默认为2K-50KHZ可调,可以定制低频率或糕频率的PWM。也可以定制规定的PWM范围可调。

8.有电源指示与工作指示灯

描述

本系列产品由兼容性输入接口电路，复合性输出风扇接口电路，PWM调速控制电路3大部份组成。对电源，风扇，调速的各种要求的接口与控制适应性非常好。由于风扇的种类繁多，还有很多订制的特种风扇，所以我们也有定制服务，如有需求，请联系客服。

功能参数

1. A. 机械参数。（这系列产品的PCB底板是同样的，只是上面零件的取舍不同，以用来匹配不同的各种电源输入接口与风扇接口需求）

备注：A.上图为PCBA长宽与螺丝安装固定尺寸，有的产品匹配的插座会超出板外部，该类产品以实物为准.

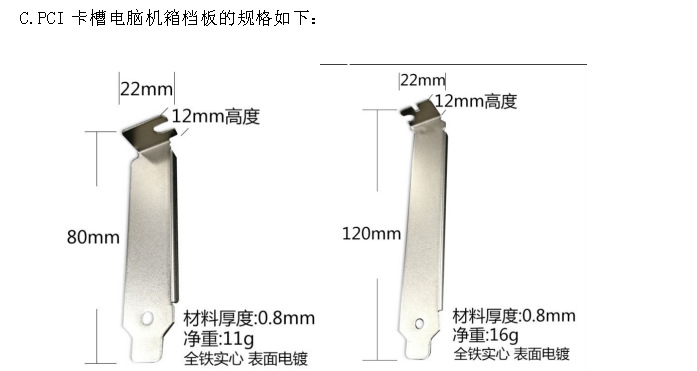

B.  配外壳的规格如下

 默认是配120MM的这款外型尺寸，可以订制配80MM机箱短的这款

1. 1. 安装固定。

            各版本不同，安装固定参数也不同。参见上面规格。

1. 2. 包装：

     防静电袋包装出货。

1. A. 电子参数。
2. 1. 供电与电源。

          1）直流供电电压范围：风扇标称电压的±20%,Z大不得超过28V

2）功率与电流：根据风扇功率而定。单板Z大电流不得大于接线插座的Z大允许电流，特别是各个风扇的总电流之和不得大于电源供电插头的允许供电电流。XH类插头线≤3A,PH类插头线≤1.2A.5.08MM类插头插座≤8A.DC插JACK类≤6A.

大4P插头与SATA插头由本系统中，供电电源除了本身系统主机工作电流外，允许分給风扇的电流有多少有关。这个不同的主机系统，不同的电脑电源是不同的。如果电脑电源余量不大时，用户装了很多风扇，超出电源负荷，这样电脑会开不起机或容易频繁死机，关机，蓝屏等。与本身插头的过电流关系不大，因为这2种规格的插头插座过电流肯定是够的。

3）选择电源：Z少预留20%以上功率容量。电压根据负载电压而定。

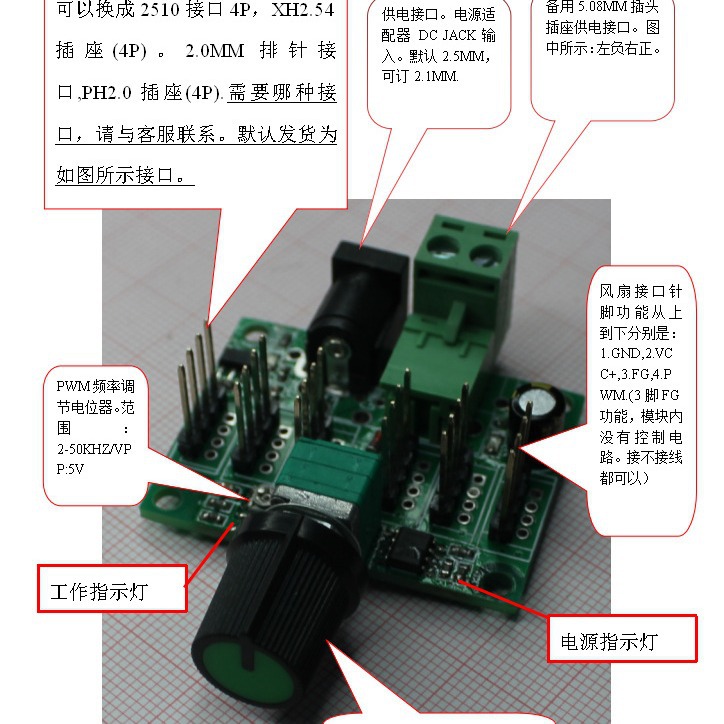

2.控制与信号。

1）电源有LED指示灯。

2）输出控制有工作指示灯

3）FG线/RD线，悬空，没有做相关功能，如果要这条线的相关功能的，请选另壹款单路风扇控制器，或联系客服。

4.PWM调速线规格：5V信号电平输出，标准方波脉冲信号。频率默认输出为25KHZ.板内小电位器可以调范围为2-50KHZ.但不建议用户自行用螺丝刀调这个电位器。信号输出电流极限为20MA,推荐长期用时，不要超过15MA.,脉冲输出信号为NPN上拉电阻方式

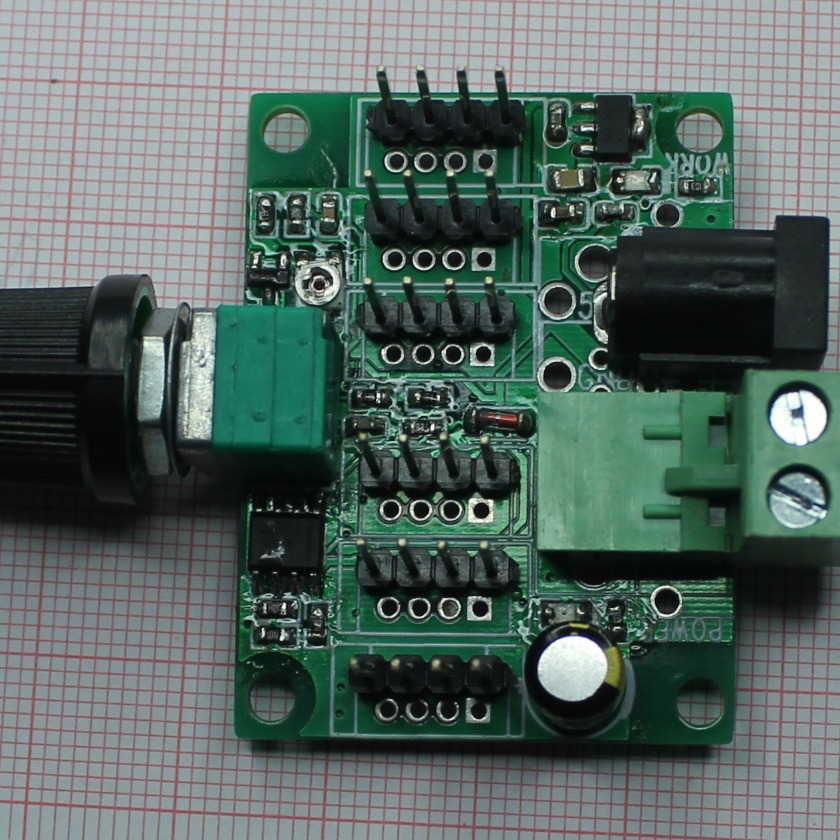

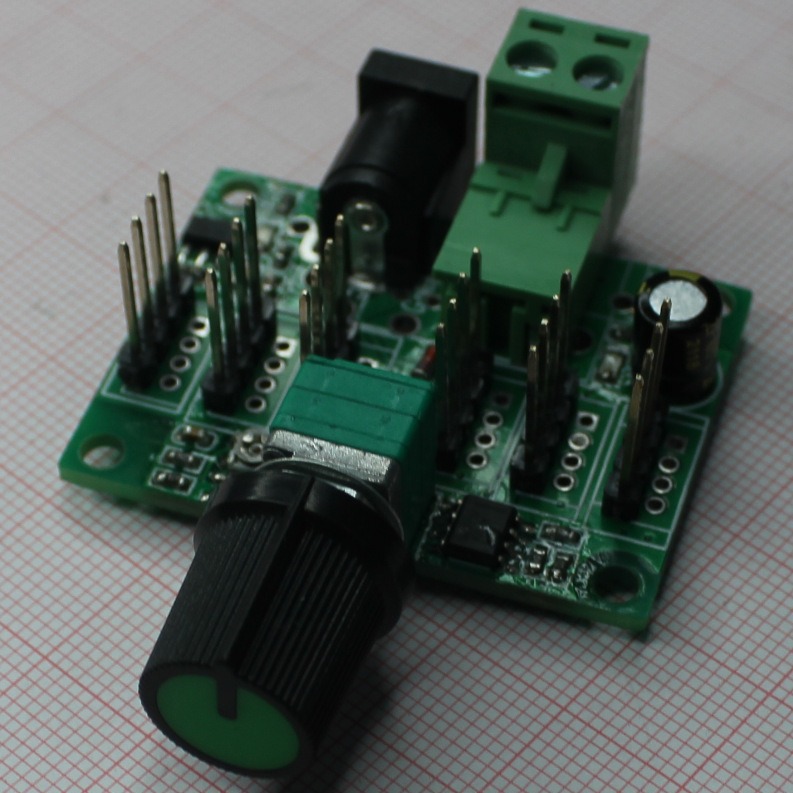

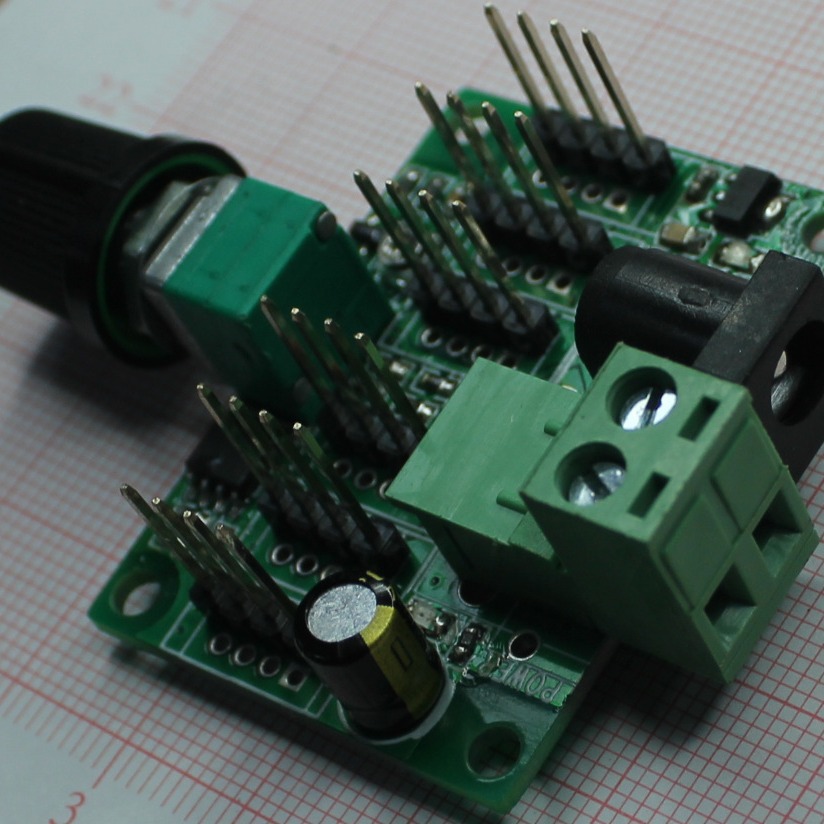

本链接为主视图中的风扇集线器产品，产品不含图片中的风扇与线材，产品只是一个电路板模块。上面的介绍是一些本店的同类产品，与本产品的一些用法。方便用户选品参考与参考使用产品范例。本链接产品只为下图实物：

请确认好你的电源适配器的接线头是2.1MM的还是2.5MM的。我们都有配的，不要选错了。选错插不入，默认发货是2.5的。如不明白，请联系客服确认。避免选错。


    上面的说明为尊守平台规则有滤改.......请自行理解..........如有疑问，请联系客服。
