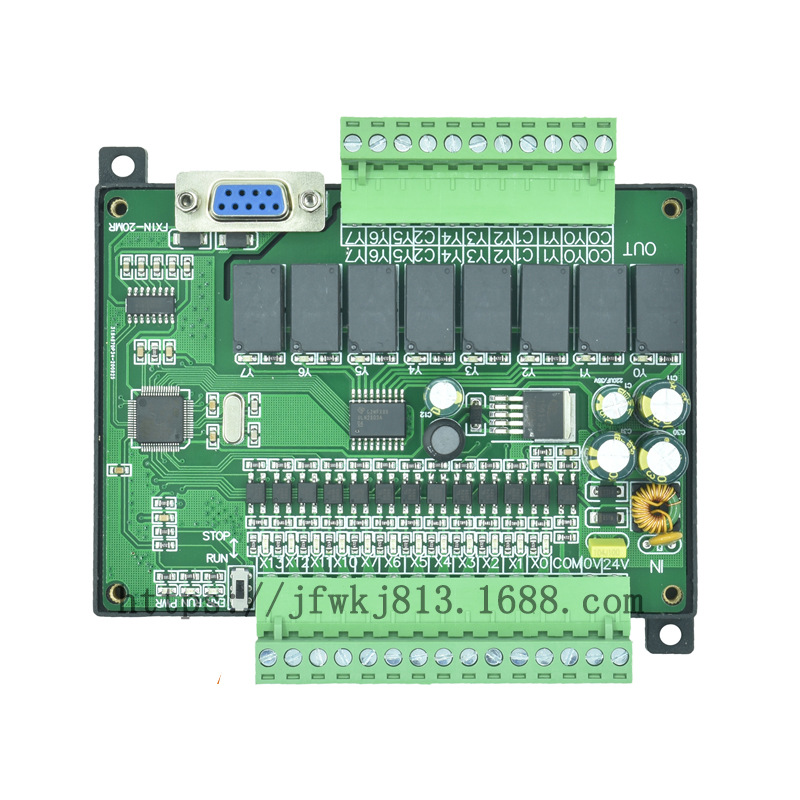

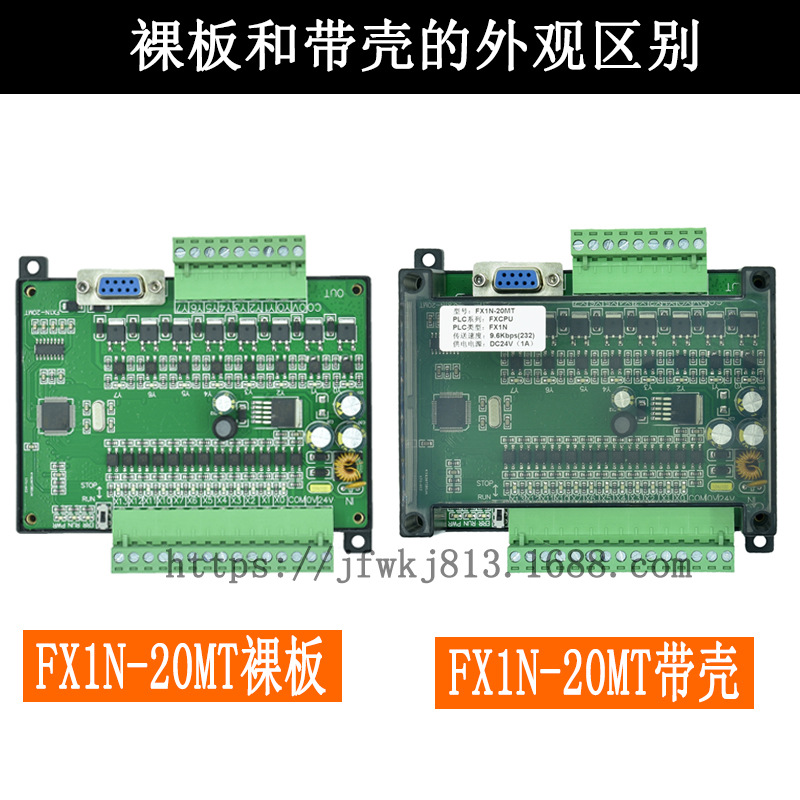

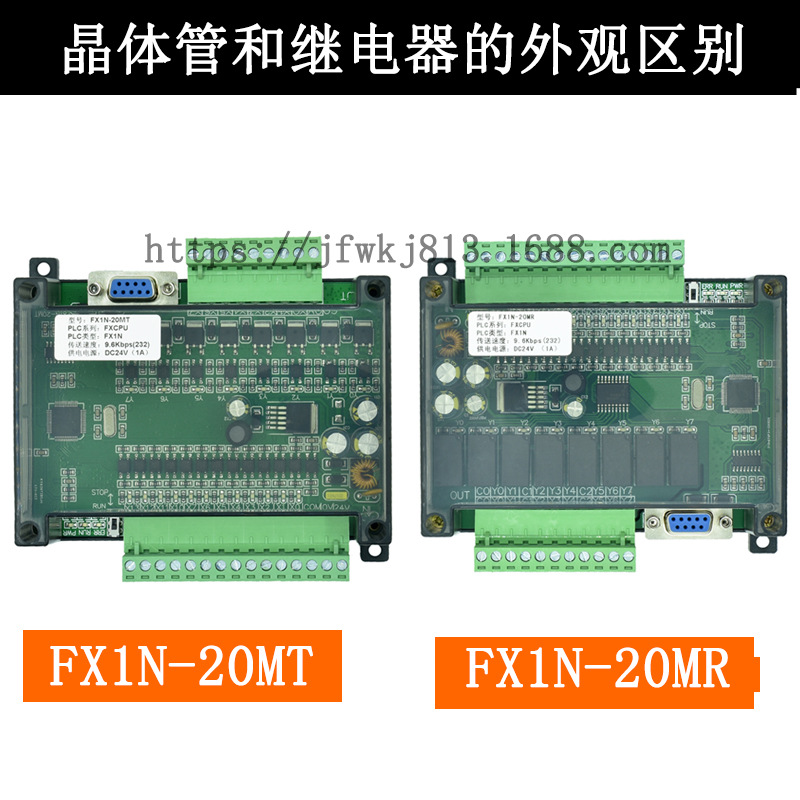

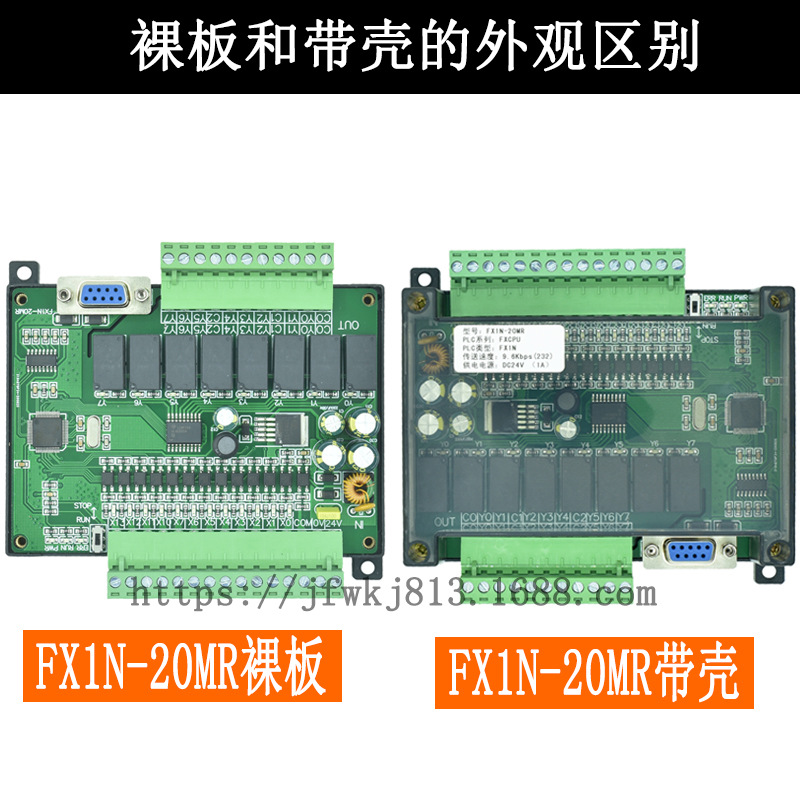

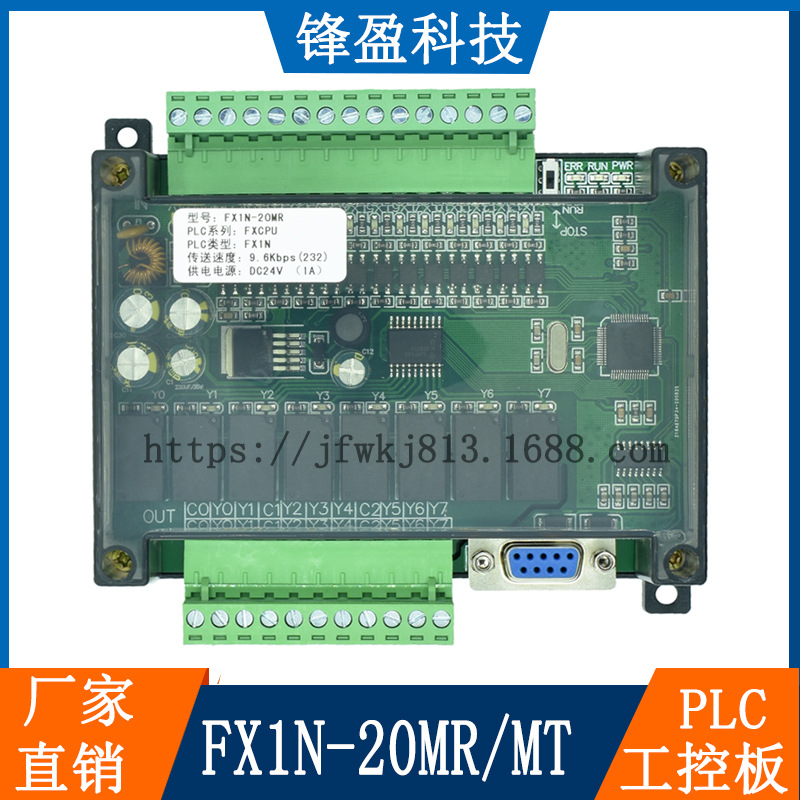

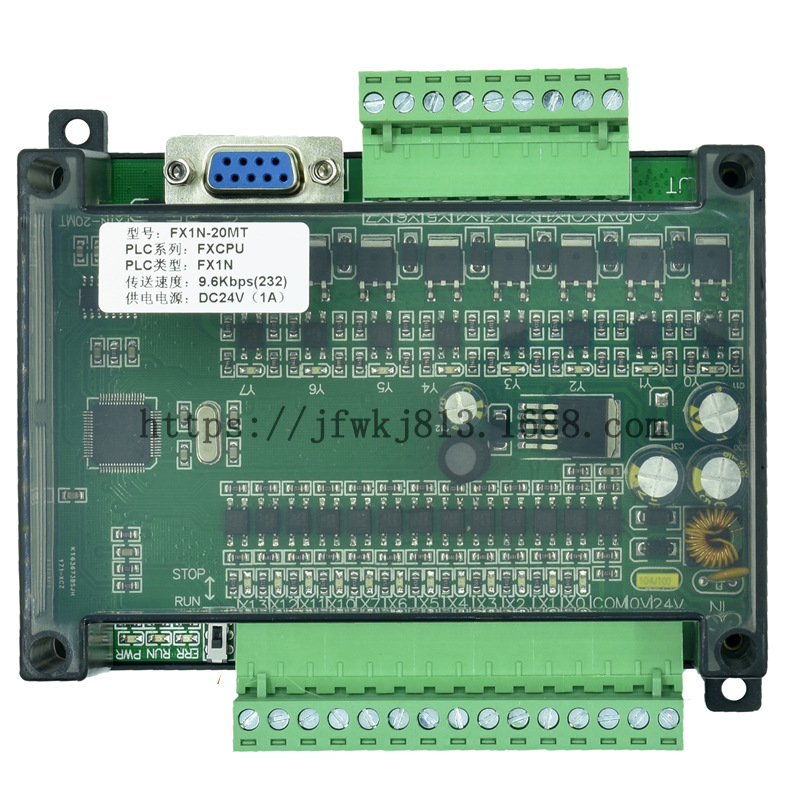

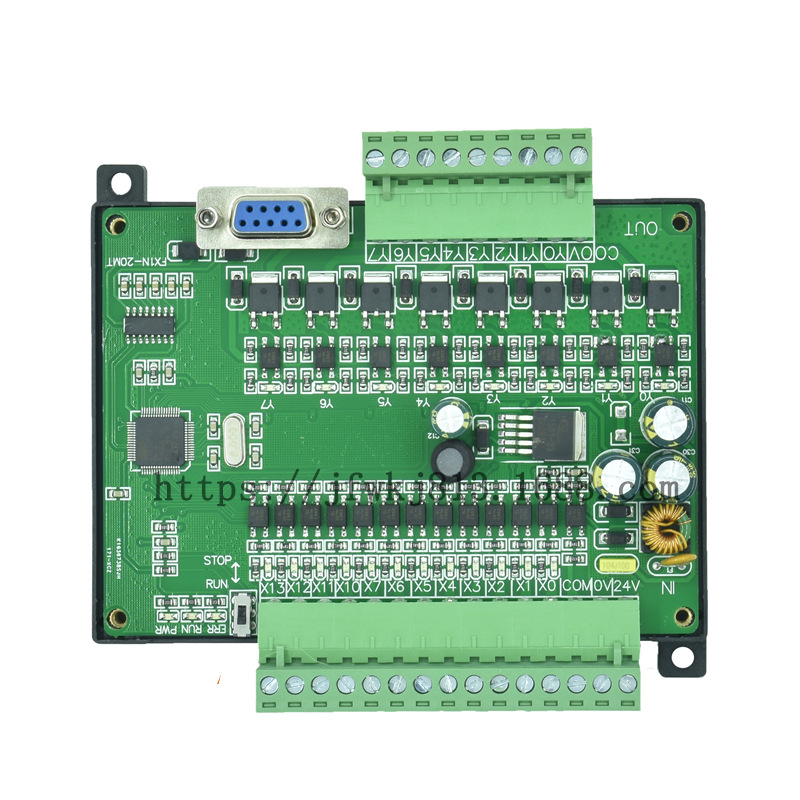

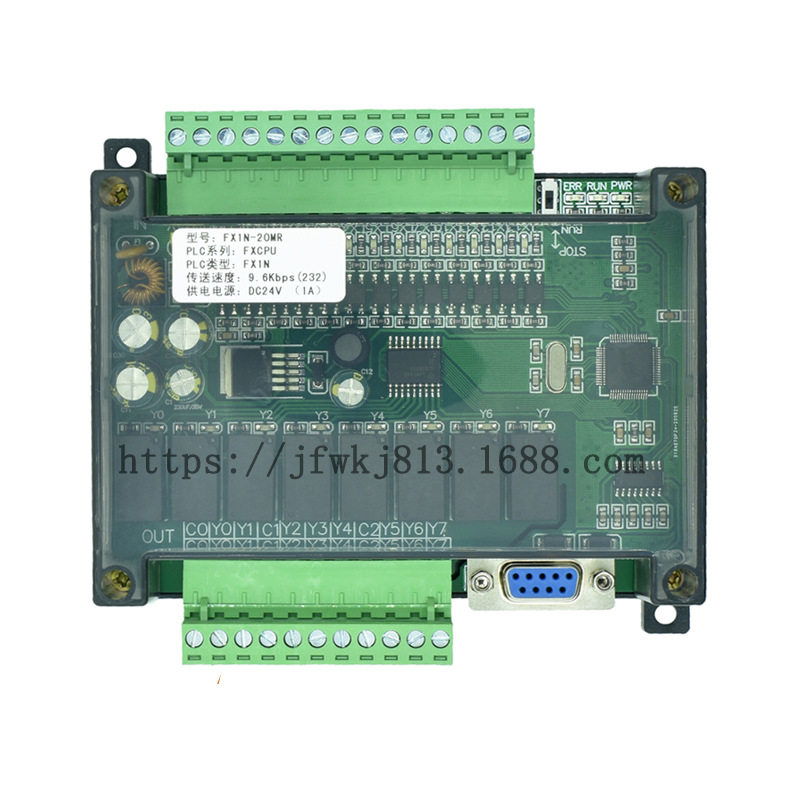

Пластина контроллера отечественной промышленной платы управления PLC FX1N-20MR программируемый простой контроллер PLC FX1N-20MT

M8000(运行监视触点)，M8001(运行监视反触点).
M8002(初始化脉冲触点),M8003(初始化脉冲反触点).
M8004(错误指示触点).
M8011(10毫秒时钟脉冲),M8012(100毫秒时钟脉冲)

M8013(1秒时钟脉冲),M8014(1分时钟脉冲).
M8020(零位标志),M8021(借位标志),M8022(进位标志).
M8029（指令执行结束标志).
M8033(内存保持触点).
M8034 (禁止输出触点).
更多参考FX1N系列。

本产品目前支持命令集

基本指令：LD,LDI,AND,ANI,OR,ORI,OUT,(OUTT,OUTC),SET,RST,ANB,ORB,MPS,MRD,
MPP,INV,LDP,LDF,ANDP,ANDF,ORP,ORF,RET,OUTM,SETM,RSTM,OUTS,SETS,
RSTS,PLS,PLF,MC,MCR,PI,END。
步进指令：STL：支持8路并行分支，不同的状态号可以有双重线圈。
接点比较指令：

LD>=,LD<=,LD>,LD<,LD<>,LD=,AND>=,AND<=,AND>,AND<,AND<>,AND=,OR>=,OR<=,OR>,OR<,OR<>,OR=.
传送与比较指令：MOV,CML,XCH,BCD,BIN,CMP,ZCP,FMOV.SMOV.BMOV。
四则运算指令:ADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG。
循环移位指令：SFTR,SFTL,SFWR,SFRD。
数据处理指令：ZRST,DECO,ENCO。
程序流程指令：CJ,CALL,SRET,IRET,EI,DI,FEND,WDT,FOR,NEXT。
方便指令 ：IST,ABSD,INCD,ALT,RAMP,
高速处理指令：

REF,REFF,MTR,HSCS,HSCR,SPD,PLSY,PWM,PLSR(两路脉冲输出，Y0、Y1口)。
外围设备I/O口:DSW,SEGL,FROM,TO。
外围设备SER指令：RS,PRUN,ASCI,HEX,CCD,VRRD,VRSC,PID。
定位指令：ABS,ZRN,PLSV,DRVI,DRVA。
时钟运算：TCMP,TZCP,TADD,TSUB,TRD,TWR,HOUR。
