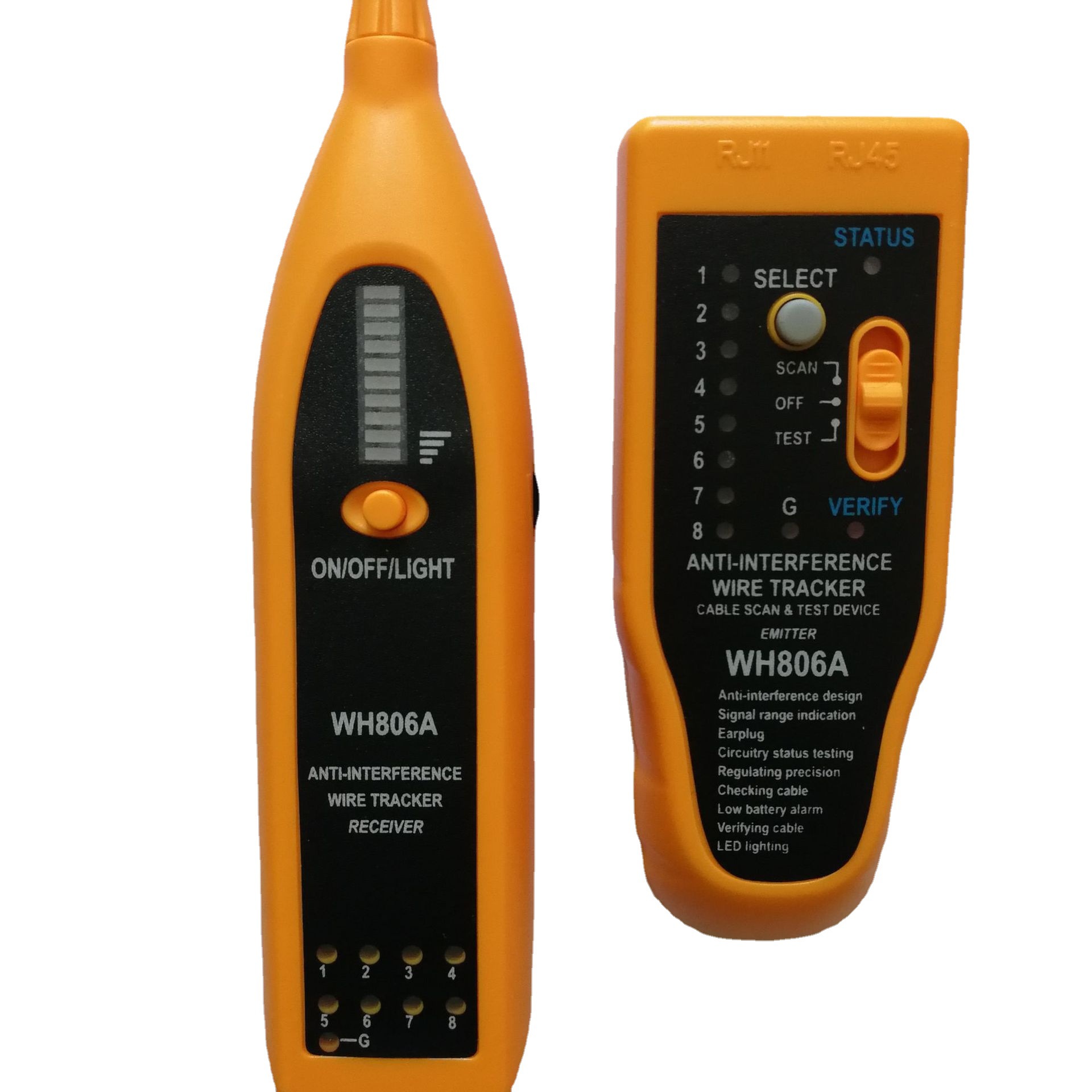

Поиск проводов WH806A искатель проводов сетевой тестер Goldman Sachs Electronics

Описание

产品的优势:采用独特的数据传输技术设计生产的多用途通信线路寻线仪，它具备有寻线、对线及断点查找三大功能，是通信线路安装,维护工程技术人员的好帮手。可以广泛应用于电话系统，计算机网络及日常维护,金属导线线路查询及日常维护工作,并且配备LED灯和耳机,方便在黑暗及嘈杂的环境使用,测试线单独配置,使用方便,信号强度LED条显示，寻线模式抗干扰设计.

产品一般特征:

电话线路寻线:

直接将带有水晶头的电话线插到电话线寻线接口RJ11上,或者用鳄鱼夹的红黑线直接分别连接到电话的两根线上,将发射器的功能拨档开关拨向“SCAN”位置,寻线指示灯“STATUS”闪亮,表示发射器正常工作,向下按住接收器的点动按钮,用接收器的探头查询需要的目标线缆.

开路或短路测试:

将发射器的功能拨档开关拨至TEST位置并长按发射器的功能按键(SELECT)2秒,此时VERIFY灯由闪亮变为常亮,用鳄鱼夹的两个夹子分别夹住待测两端,如果短路,发射器的竖排第1个灯会亮,阻值越小,则灯越亮；如果开路,则灯不亮.

网线线路校对:

将待测两端的RJ45接头,分别接入发射器和接收器相应接口;将发射器功能拨档开关拨向“TEST”位置,测试指示灯VERIFY闪亮,表示发射器正常工作;根据18个线序指示灯来判断线路短路、开路及交叉等特性.在测试过程中可以按功能按键（SELECT）来进行快速测量和慢速测量的切换.

网络线路寻线:

直接将带有水晶头的网络线插到网络寻线接口RJ45上,将发射器的功能拨档开关拨向“SCAN”位置,寻线指示灯“STATUS”闪亮,表示发射器正常工作,向下按住接收器的点动按钮,用接收器的探头查询需要的目标线缆,网线走向功能探测范围可以到达1米的范围.(根据环境而定).

单线断点寻找:

用鳄鱼夹的红线或者黑线直接连接到待测线上,将发射器的功能拨档开关拨向“SCAN”位置,寻线指示灯“STATUS”闪亮,表示发射器正常工作,向下按住接收器的点动按钮,用接收器的探头沿目标线查找,当声音突然变小或者消失的时候,改位置为断点的位置.

直流电平测试功能：

将发射器功能拨档开关拨至SCAN位置,并长按发射器的功能按键(SELECT)2秒,此时STATUS灯会灭同时VERIFY灯会闪亮,将鳄鱼夹两个夹子分别夹住待测两端,如果STATUS亮红色,则红色夹子夹住的是正极,如果STATUS是绿色,则红色夹子夹住的是负极.

低电压提示功能：

将发射器功能拨档开关拨至TEST位置时,当电池电压约低于7V时,STATUS及VERIFY灯会同时闪烁,表示用户需要更换电池.当接收器的电池电压低于7.2V时,第一个LED灯闪烁

耳机功能:

在嘈杂的环境下,可带上耳机进行操作,避免外界干扰,影响判断.

照明功能:在黑暗的环境下,将开关向上拨动,接收器上的LED灯发光,可以照亮需要工作区域.

自动关机:

当接收器无操作五分钟后会自动关机.

电源供应:6F22型9V电池*2

产品尺寸:发射器:125*49*29mm接收器:180*44*27mm

产品重量:发射器:约60(无电池)接收器:70g(无电池)

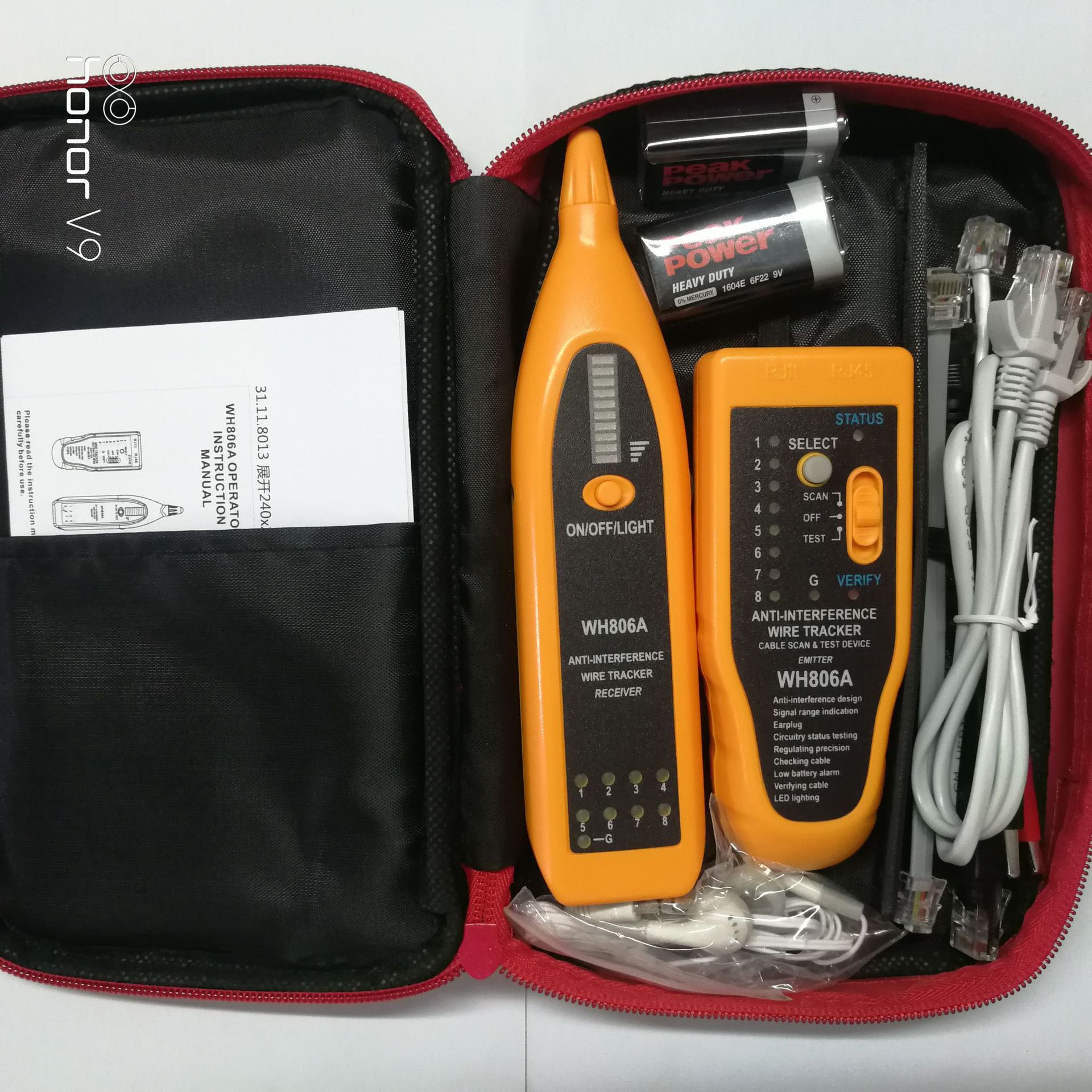

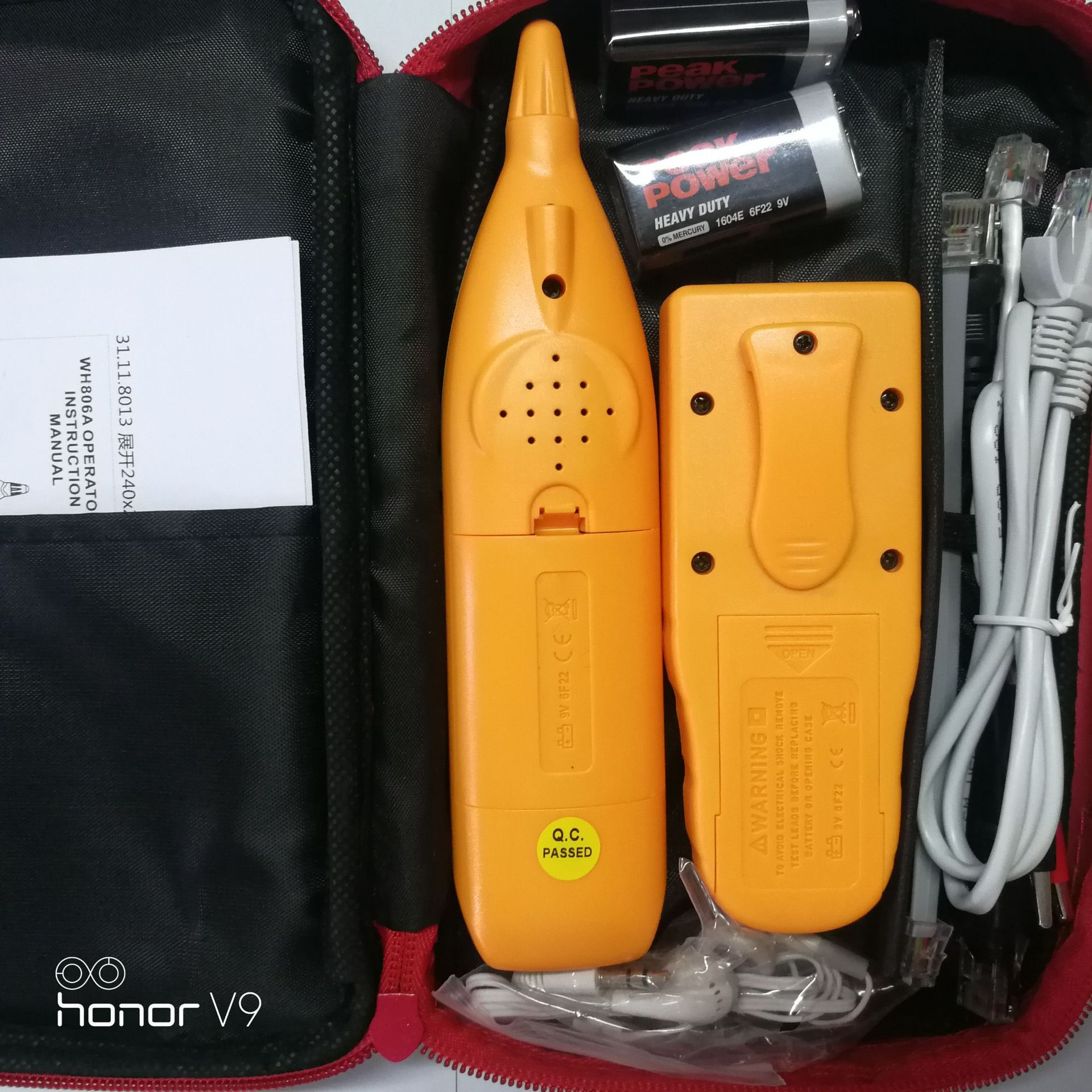

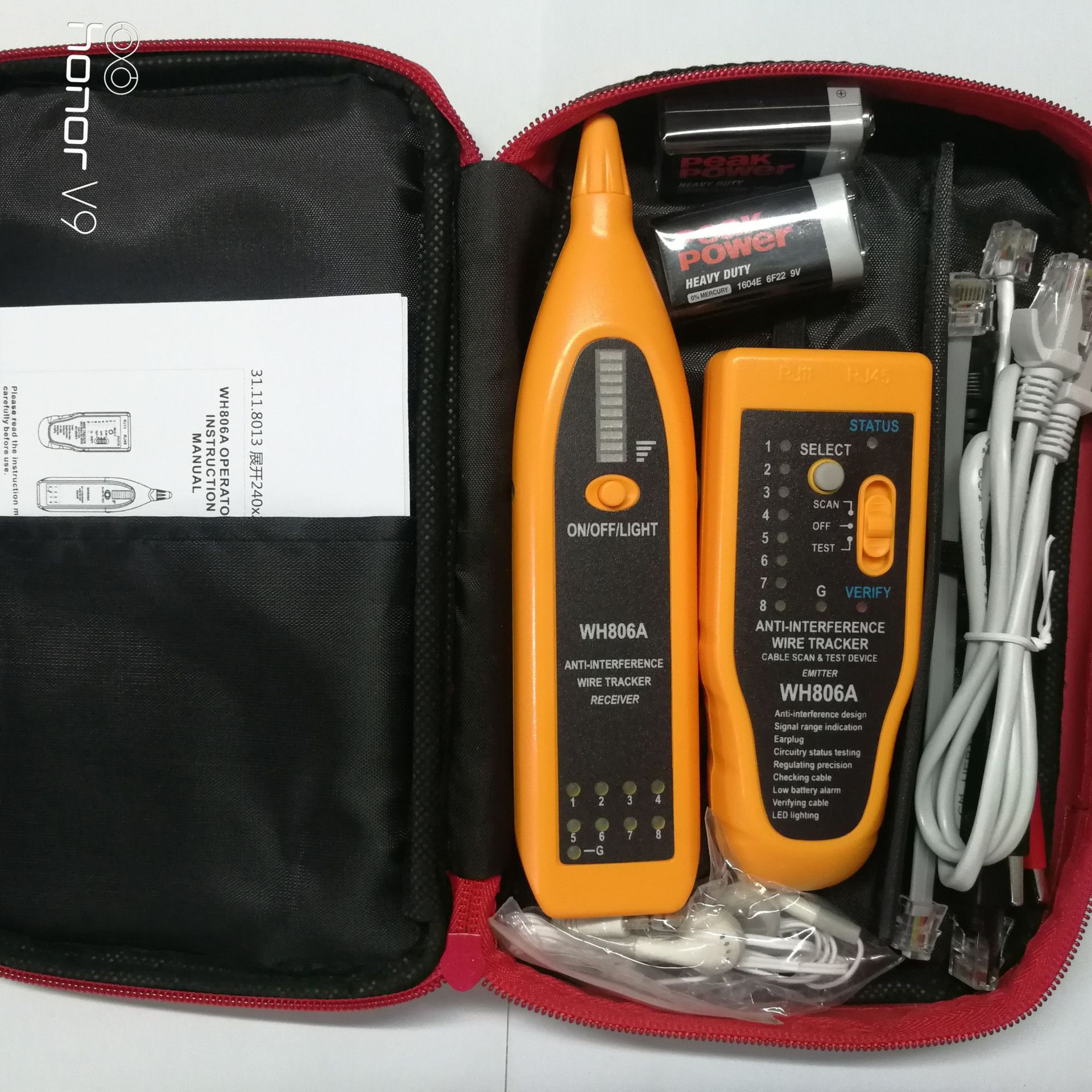

标准配置:发射器(内无电池),接收器(内无电池),皮套,RJ45适配线,RJ11适配线,耳机,鳄鱼夹适配线电池,RJ45水晶头-BNC母头,说明书,合格证(保修卡)

包装描述:

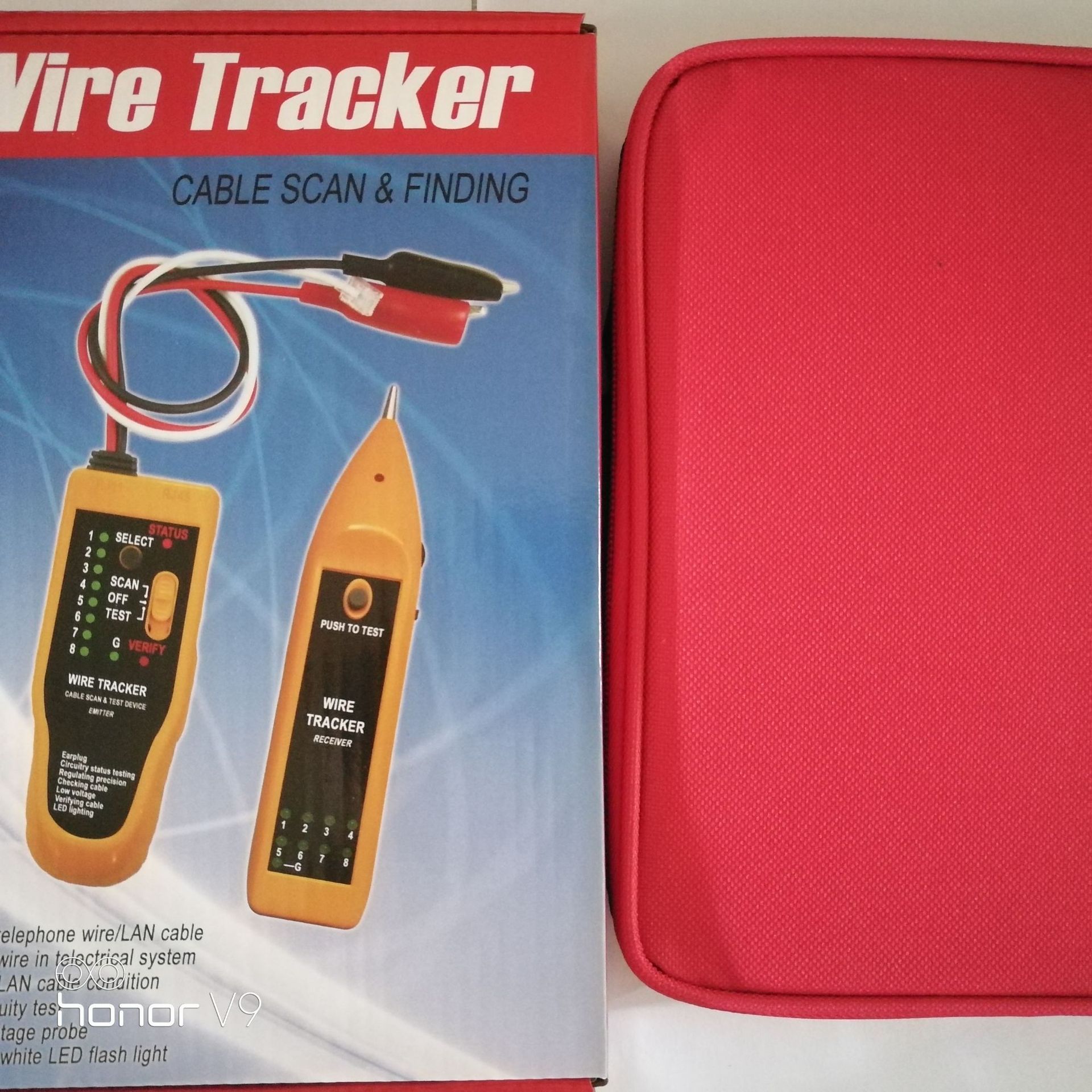

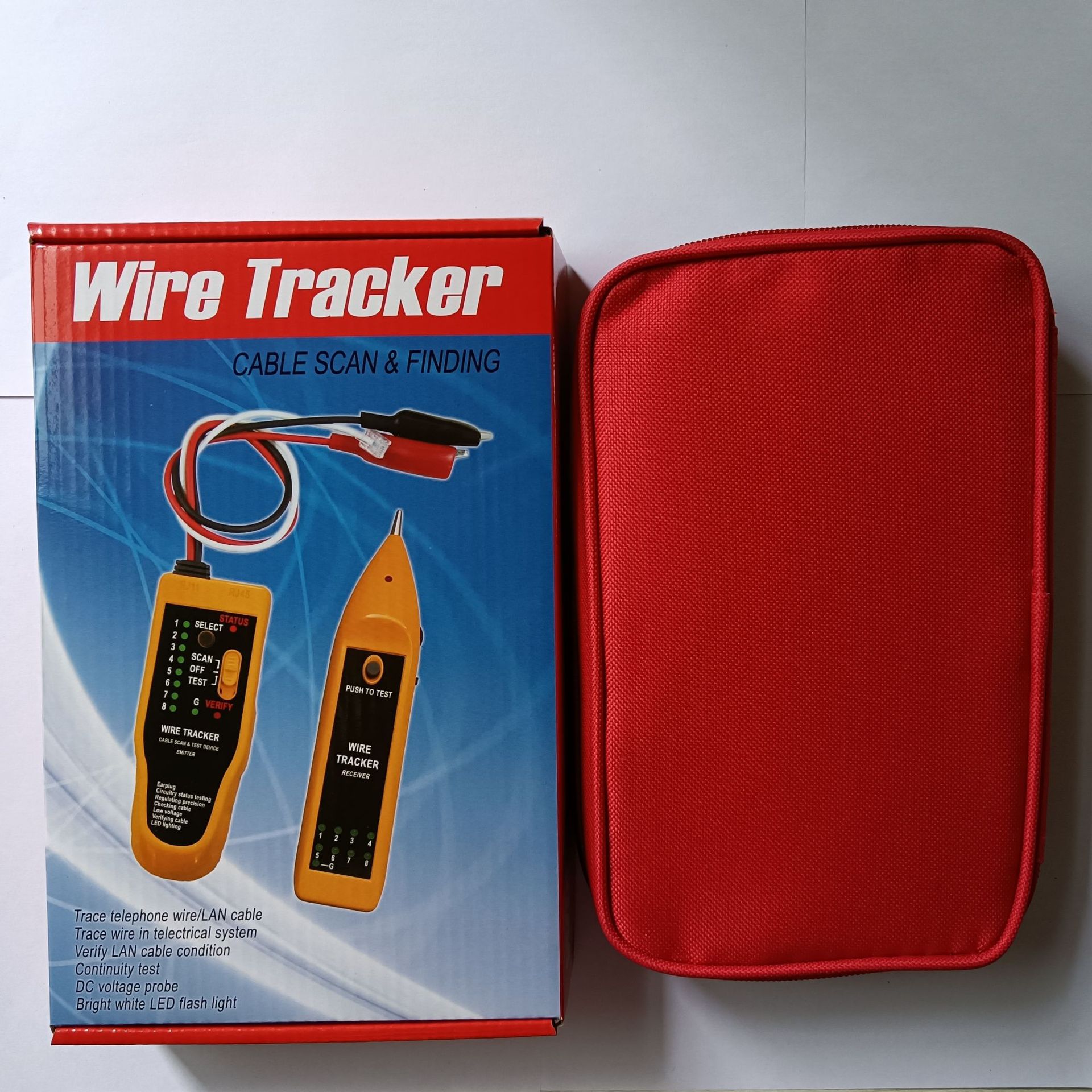

包装方式:彩盒

装箱数量:20台

外箱尺寸:51x26x32.5cm

毛/净重:10/9kg
