JJF（闽）1063-2014体视显微镜校准规范

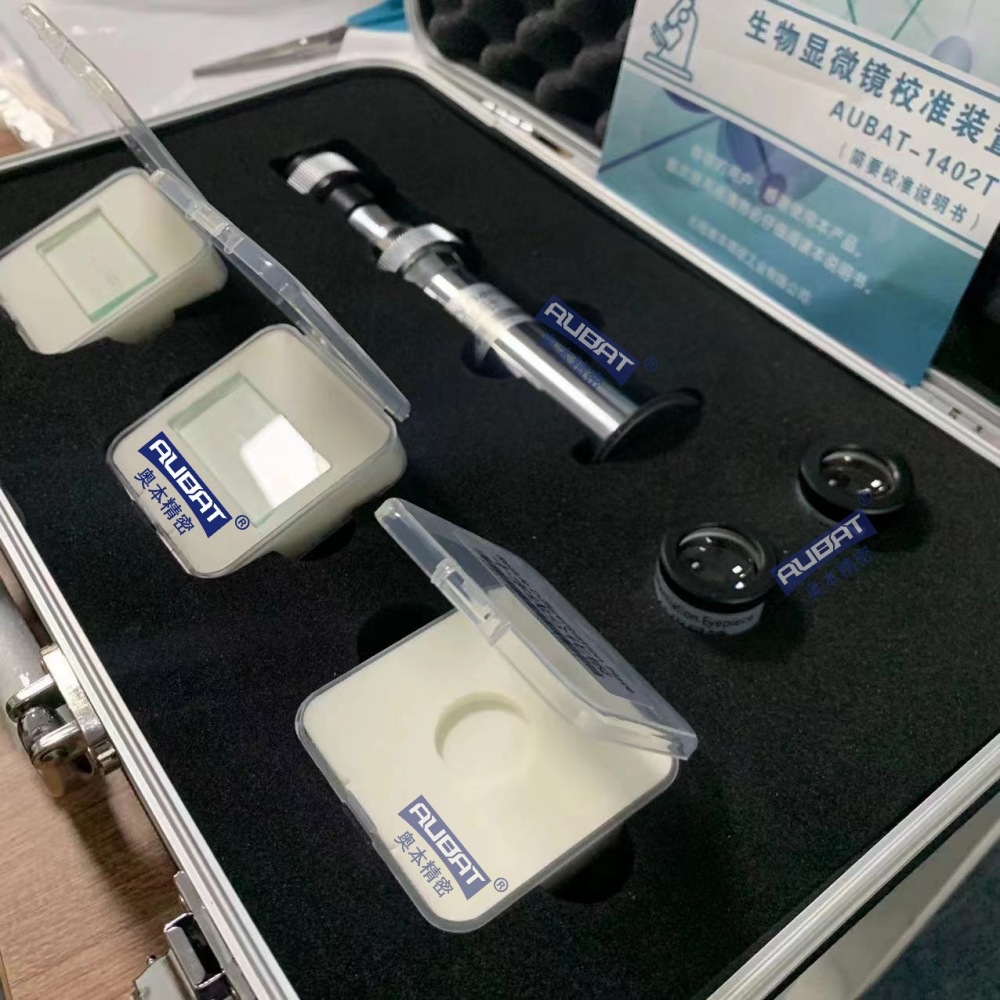

AUBAT-1063T校准装置

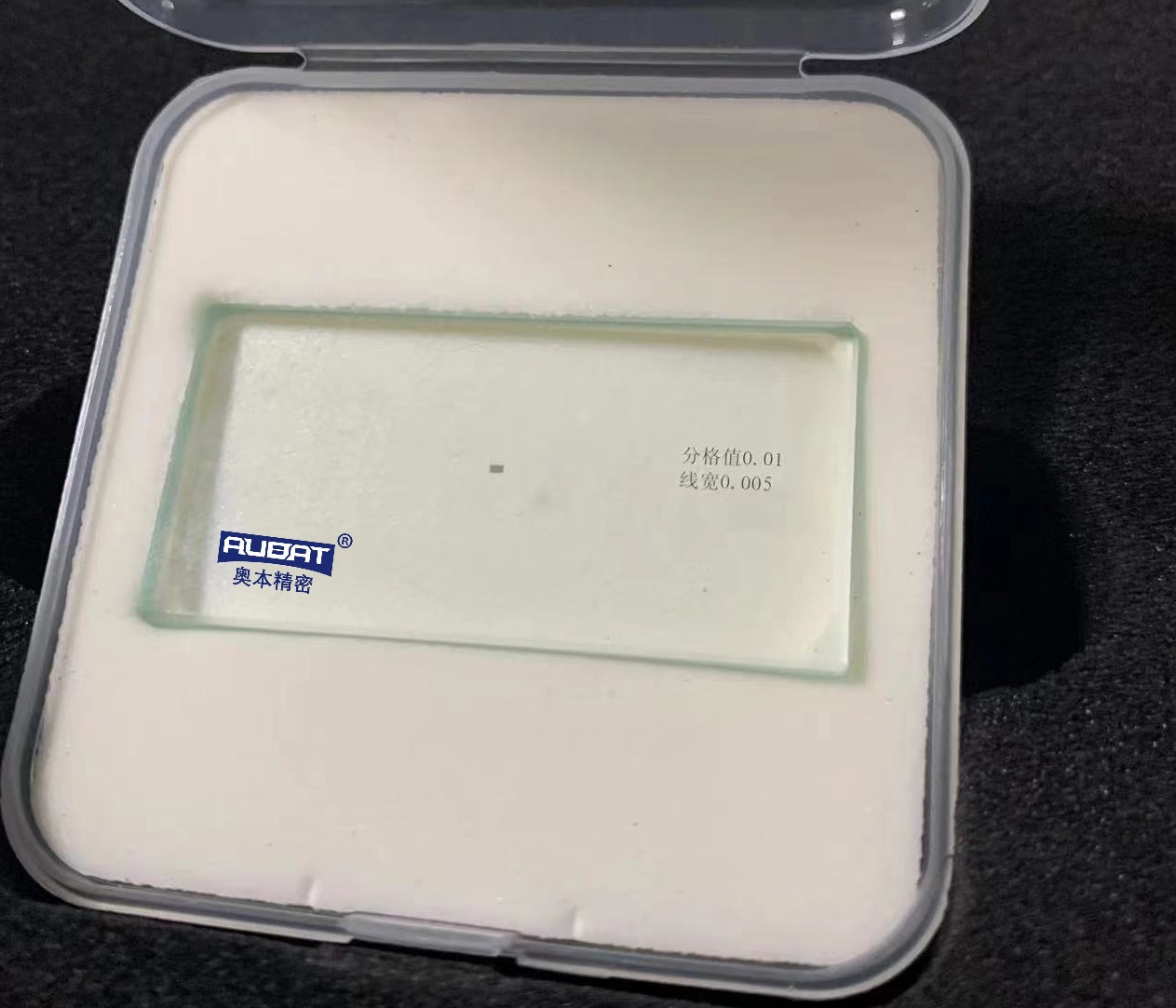

1.网格板 AUBAT-1063W

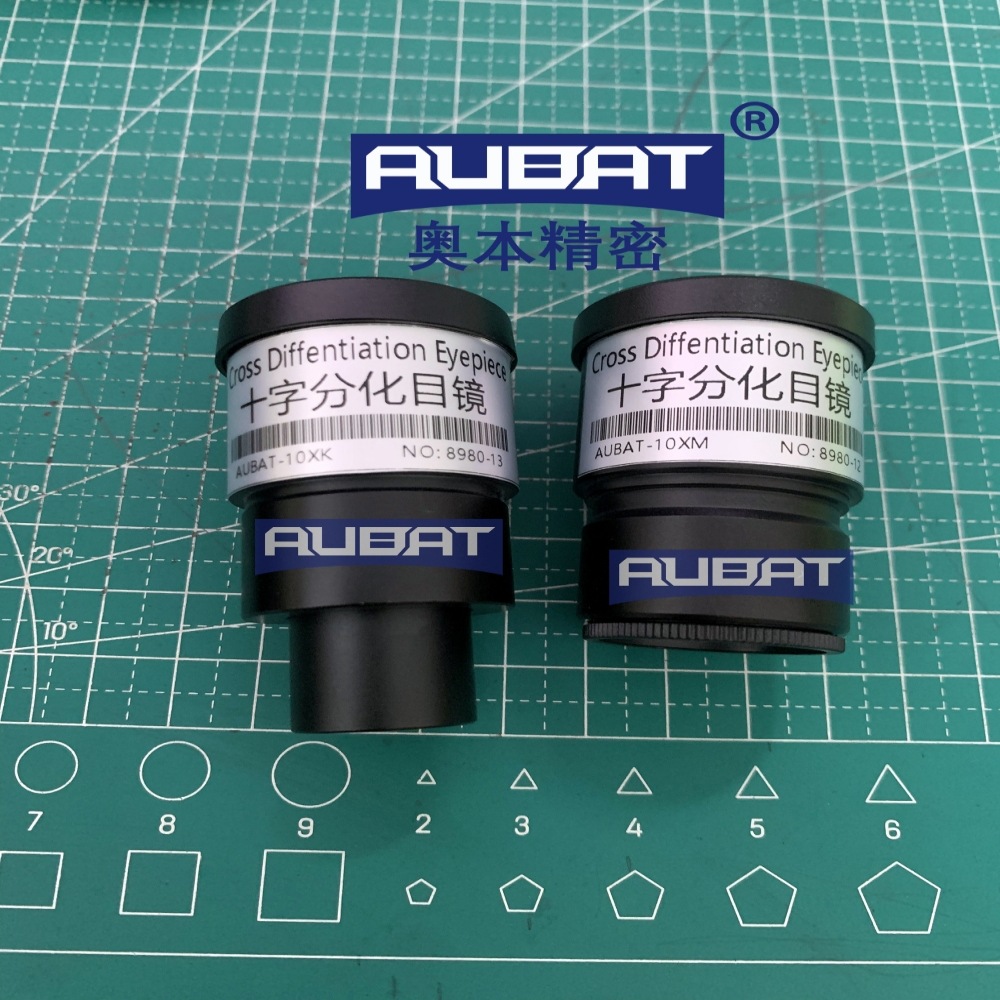

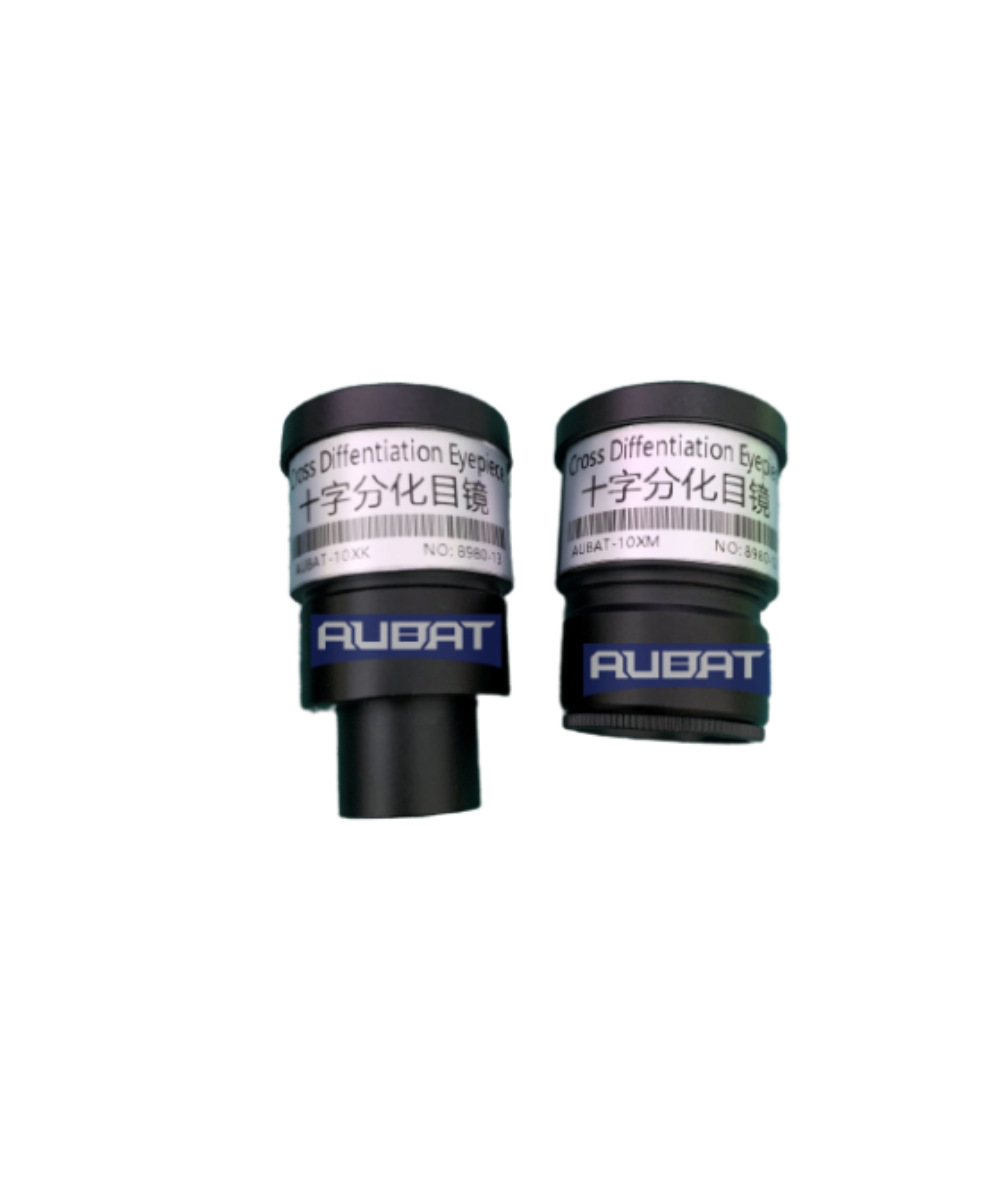

2.十字分化目镜 AUBAT-XF190

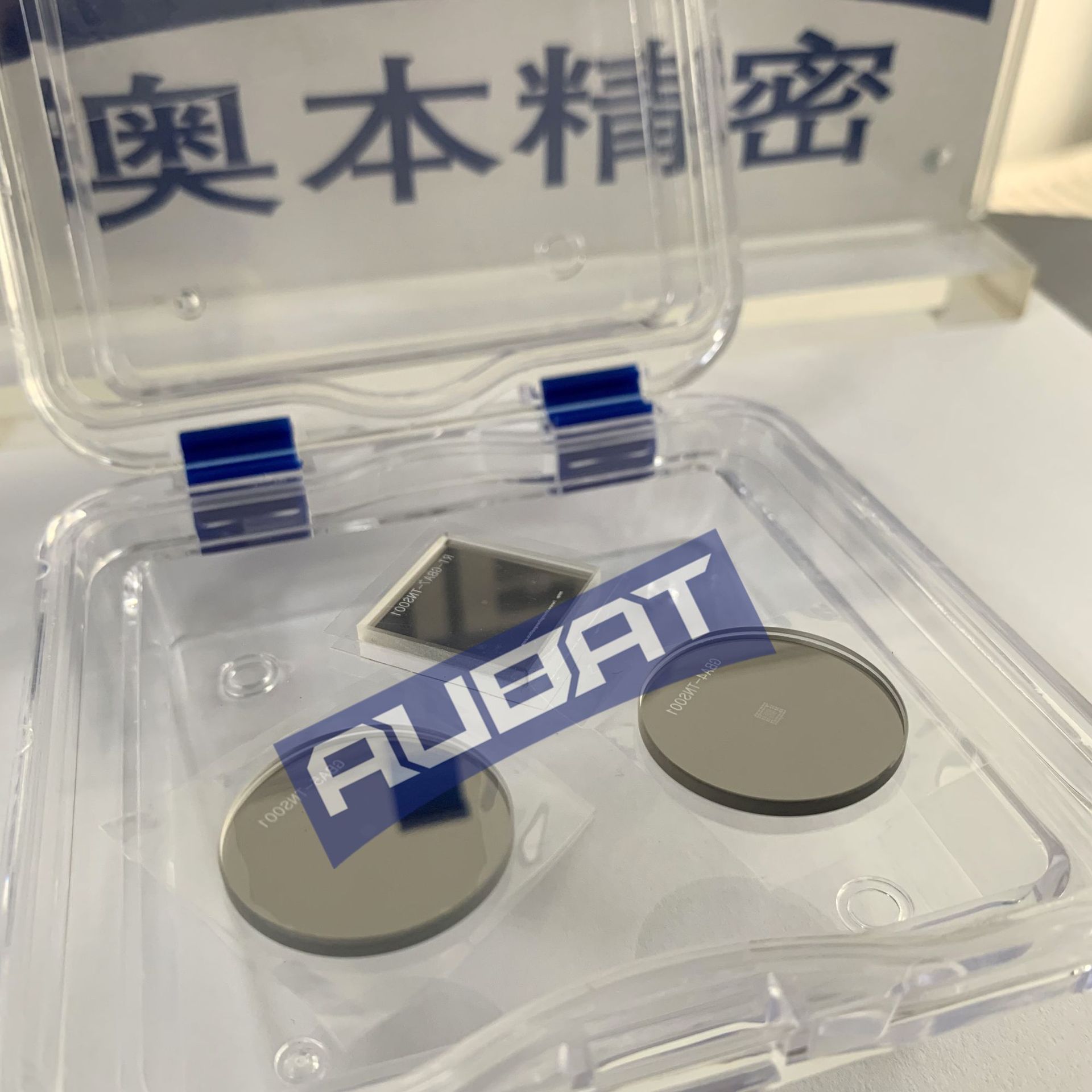

3.十字分化板 AUBAT-FH100
4. A4.A5.A7号分辨力板 AUBAT-GBA457
5. 玻璃线纹尺 AUBAT-L63C
JJF(闽)1063-2014体视显微镜校准规范适用于普及型体视显微镜和高性能体视显微镜的校准。体视显微镜是通过光学系统将微小物体所成的像放大后,由双目显微镜中两组同样的成像光路，获得具有立体感觉的清晰图像，用于观察物体的表面形貌及组织结构，并利用分划板上的刻度尺测量物体的几何尺寸。体视显微镜按结构形式可分为连续变倍型、有级变换型、物镜卸换型三种，按照技术性能可分为普及型与高性能两种。
序号 校准项目 主要测量设备
1 成像清晰范围 分度值0.2mm、0.5mm的网格板
2 变倍齐焦差 分度值0.2mm、0.5mn的网格板、百分表
3 左右齐焦差 分度值0.2m、0.5mm的网格板、百分表
4 变倍齐中差 分度值为0.1wm的十字分划目镜（MPE:士0.O1man)、 十字分划板
5 左右齐中差 分度值为0.1mn的十字分划目镜（MPE:士0.01mm)、 十字分划板
6 分辨力 A4、A5、A7号分辨力板
7 物镜放大倍率误差 分度值为0.1mm、0.01mnm的玻璃线纹尺（MPE:土 0.01mm)
8 左右光学系统放大倍率差 分度值为0.1mm、0.01mn的玻璃线纹尺（MPE:士 0.01mm)

变倍齐焦差
体视显微镜变换不同放大倍率物镜时，变倍齐焦差一般不大于0.6mm。
左右齐中差
上下方向:一般不大于 0.2mm:左右方向:一般不大于 0.4mm。
分辨力
物镜分辨力一般不小于1200NA。
物镜放大倍率误差
普及型体视显微镜:一般不超过±5%:高性能体视显微镜:一般不超过士4%。
左右光学系统放大倍率差
普及型:一般不大于 2%;高性能:一般不大于1.5%。

校准方法：
1.成像清晰范围
将玻璃线纹尺置于载物台上，朝向调为视场的左右方向。体视显微镜使用最高倍物镜，通过调焦使玻璃线纹尺刻度像清晰的范围为最大，使用玻璃线纹尺分别测量视场左右方向长度以及玻璃线纹尺刻度像清晰的长度,视场左右方向成像清晰范围Di按下式计算:

2.变倍齐焦差
体视显微镜变倍齐焦差使用网格板校准，物镜倍率不大于1倍时一般采用0.5mm网格板，大于1倍时一般采用0.2mm 网格板。
把网格板置于载物台上，调整左侧目镜，使分划板上的刻度清晰，用高倍物镜对网格板调焦清晰后，转换至最低倍物镜，调节视度筒使像清晰，如此反复多次，直至像都清晰为止，此时分划板上的刻度与网格板的像应无视差，否则应重新细调目镜与调焦手轮，使两者位于同一像面。用百分表测得调焦滑座此时的高度位置，逐一调换其它各倍物镜，调换每个物镜后，应保持目镜视度调节圈不动，仅使用调焦手轮调焦，将网格板像调焦至最清晰，用百分表分别测得此时调焦滑座的高度位置，并记录百分表的示值hz,（i=1，2，3，……)。

3.变倍齐中差
将十字分划板置于载物台上，被检显微镜目镜筒内插入十字分划目镜，在显微镜最高倍率下对分划板调焦，按照7.2变倍齐焦差的方法，调整目镜分划板上的刻度与物方十字分划板的十字像位于同一像面，使两者间无视差。然后调整物方分划板使物方分划板像的中心与十字分划目镜的分划板中心重合,从最高倍率至最低倍率变换过程中，找出物方十字分划线像中心的最大偏移位置，用十字分划目镜测量其偏移的大小即为左侧目镜的变倍齐中差△左。
4.分辨力
选用合适板号的A4.A5.A7号分辨力板置于载物台上,利用调焦手轮与左右目镜的视度调节圈对视场中的分辨力板图案像调焦，尽可能使图案像清晰的面积为最大，观察图案中各个不同线宽单元中的图案，记下清晰的图案中线宽最小的图案单元的号码。

5.物镜放大倍率误差
将玻璃线纹尺置于载物台上，体视显微镜使用最高倍物镜，在左侧目镜装上十字分划目镜，通过调焦使玻璃线纹尺刻线在分划目镜的分划尺上成清晰像，并调整两者使玻璃线纹尺刻线像与分划目镜刻线方向平行。
