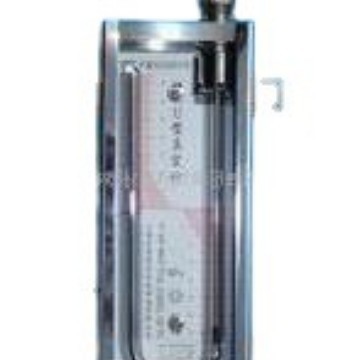

U-образный вакуумный манометр

Описание

  U型压力真空计是测量低真空压力的理想仪表，U型压力真空计结构小巧美观、重量轻、安装操作方便，其特点是精度高、响应快、测幅度广、稳定，零部件采用不锈钢制品，有较高的耐腐蚀性，这些都是其它压力真空计无法比拟的。U型压力真空计的应用面很广，可用于冶金、化工、石油、轻工、医药、科学实验以及空调主机溴化锂制冷机组，U型压力真空计能对不凝性气体（空气）和可凝性气体（如水蒸汽）等的测量，地检测低真空压力。

二、 主要指标：
1、测量范围：0-15Kpa0～100mmHg
2、精度误差：小于10%
3、单位换算：1mmHg=133.32Pa1KPa=1000Pa
三、 工作环境条件：
　　环境温度：-5^oC～35^oC
　　相对湿度：≤85%
四、工作原理：

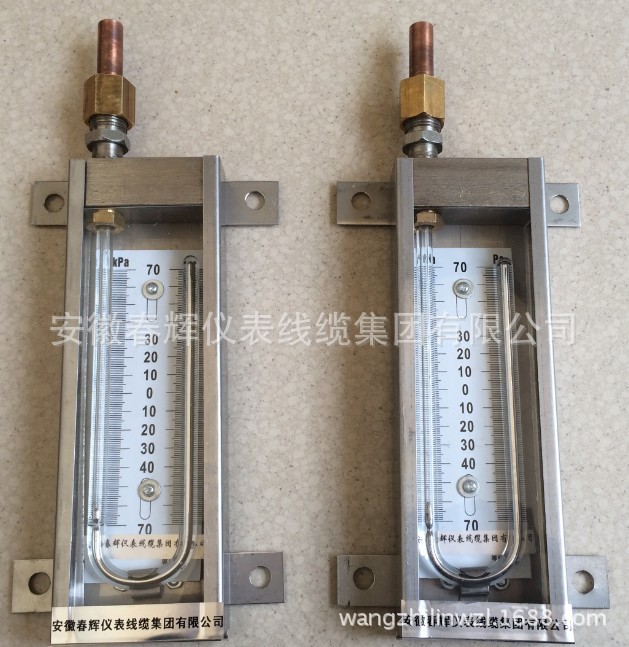

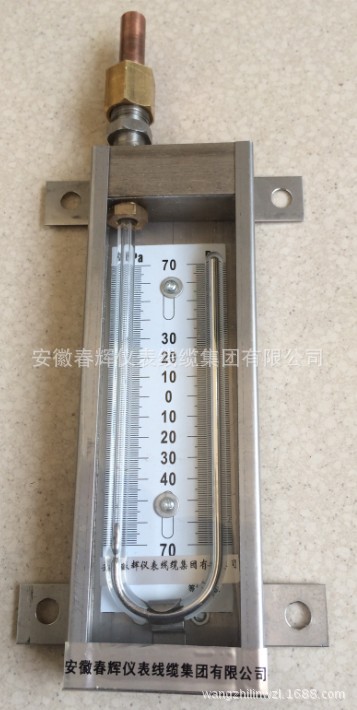

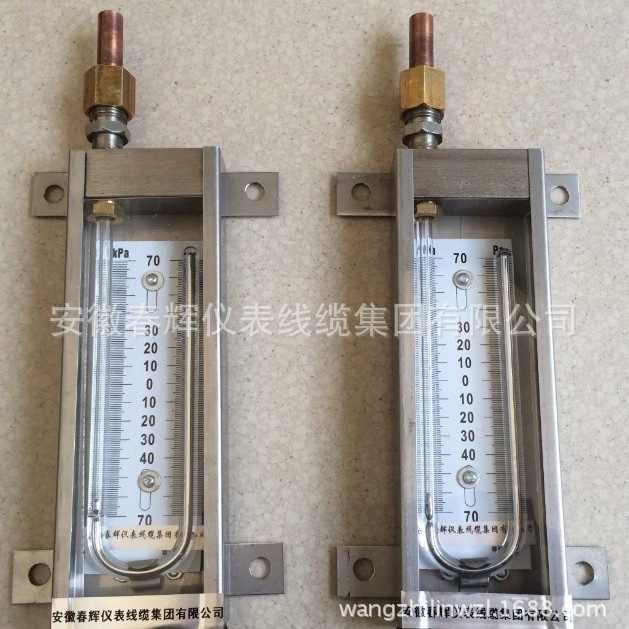

    U型压力真空计该真空计是一种液体式压力计，它的基本原理是用流体静力平衡原理，利用液柱直接进行压力测量的仪表。其读数值是看U型计两边水银柱所指的刻度数值相加之和。真空计玻璃管二端须平衡，玻璃管内径均匀，一边玻璃管封闭，并始终保持真空度。管内装有工作介质--高纯度水银，真空计的铜接头与被测设备相连接，设备内的压力由真空泵抽气后，看真空计玻璃管内的水银柱端面高度差对照刻度板，直接读出压力。
五、 安装使用说明：
　　将真空计垂直安装在设备上，用户可购Φ8mm或Φ5mm铜管与真空计上端的铜接头焊接，另一端与真空阀门焊接，焊接时请注意以下事项：
1、 温度不要过高，以防铜接头变形，影响密封性能。
2、 铜管须清洗，有条件可用乙醚，不能用油类清洗。
3、 焊接质量，须焊接二层，不能漏气。
4、“O”型圈拆卸要小心，安装时注意平均。
　　5、U型压力真空计抽真空时须关紧真空阀门，等真空泵运转后才慢慢打开真空阀门，以防一下子抽上去，把真空计中的水银抽出不能使用；停机时同样先关真空阀门，以防大气压和任何气体强烈进入真空计玻璃管内而击碎玻璃管。

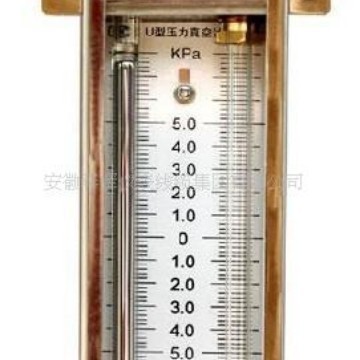

　　6、U型压力真空计真空计玻璃管后面装有铝质刻度板，刻度板中间有二个调整“O”位的螺钉出厂时已调整好，用户不必再调整。玻璃管内的介质——水银容易流出，接口处备用橡胶塞头装拆时将真空计垂直后拆装，如发现“O”型圈拉毛缺损，应及时更换新“O”型圈。
六、 维护和保养：
1、 U型压力真空计在运输和使用过程中请小心轻放，勿随便松开螺帽，以防止水银流出不能使用。
2、 本真空计内部所装的介质--水银均系经过处理，有很高的纯洁度，在使用过程中，由于使用不当和外界因素引起水银变质污染，会影响其精度，甚至没有读数，就及时送生产厂家进行修理，处理校验后方可使用。
3、 U型压力真空计每次用后，必须关闭阀门才可停止真空泵工作，以免真空泵内油进入真空系统和真空计内。
4、 U型压力真空计在短期内不使用，可用橡胶塞头堵塞内径处保存。
