Описание

本产品基于 Tayloe Quadrature Product Detector 方法实现混频，由时钟发生器Si5351产生两路频率可变的正交方波信号作为激励，实现了一个超低噪音的ZIF零中频接收机。混频后得到的IQ信号输出到CODEC编解码器并由MCU采集，在MCU内DSP算法完成信号的解调和显示。

Tayloe mixer 参考文献：http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf

SDR收音机 DSP 数字解调 短波 调频 MW SSB CW HAM 无线电接收机

产品描述

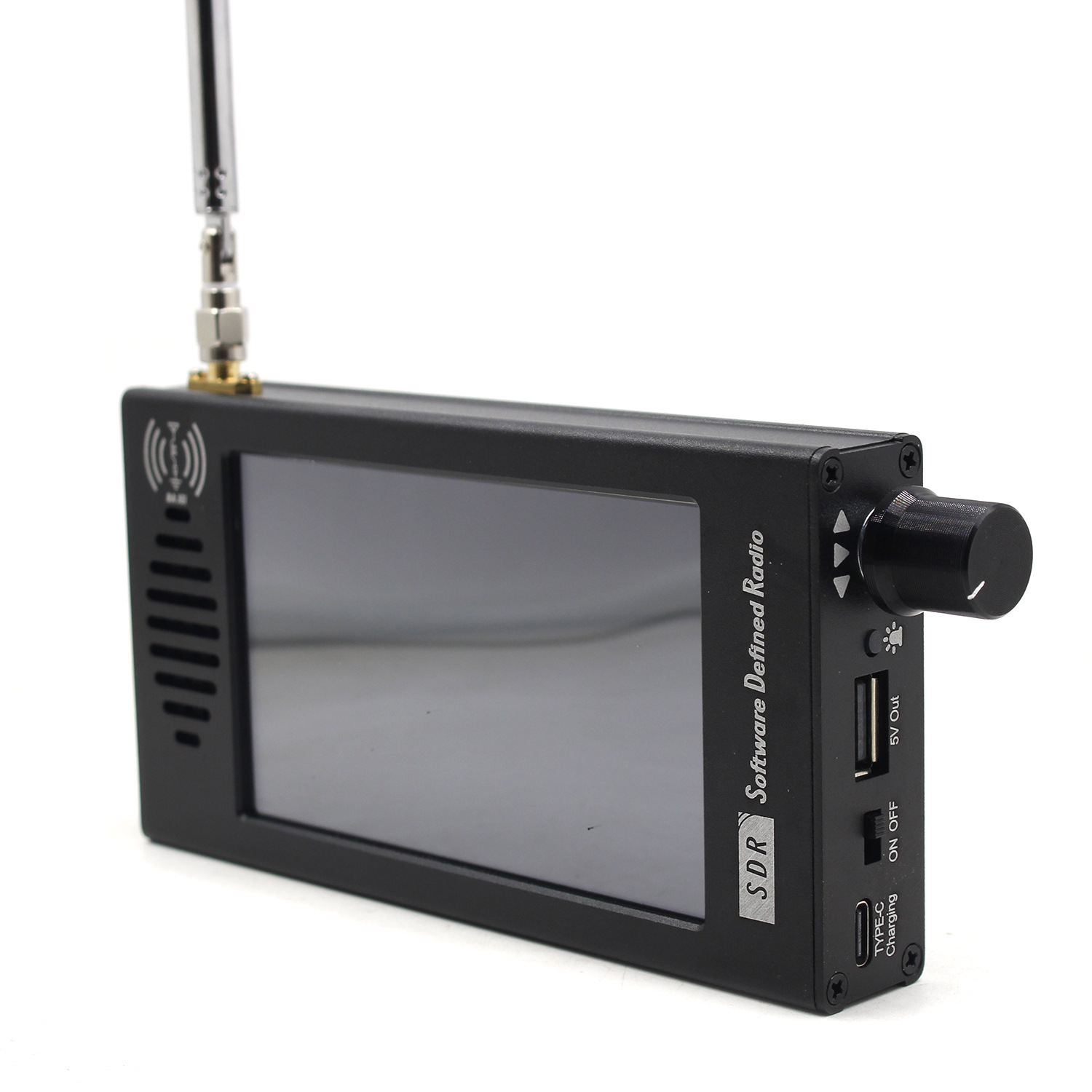

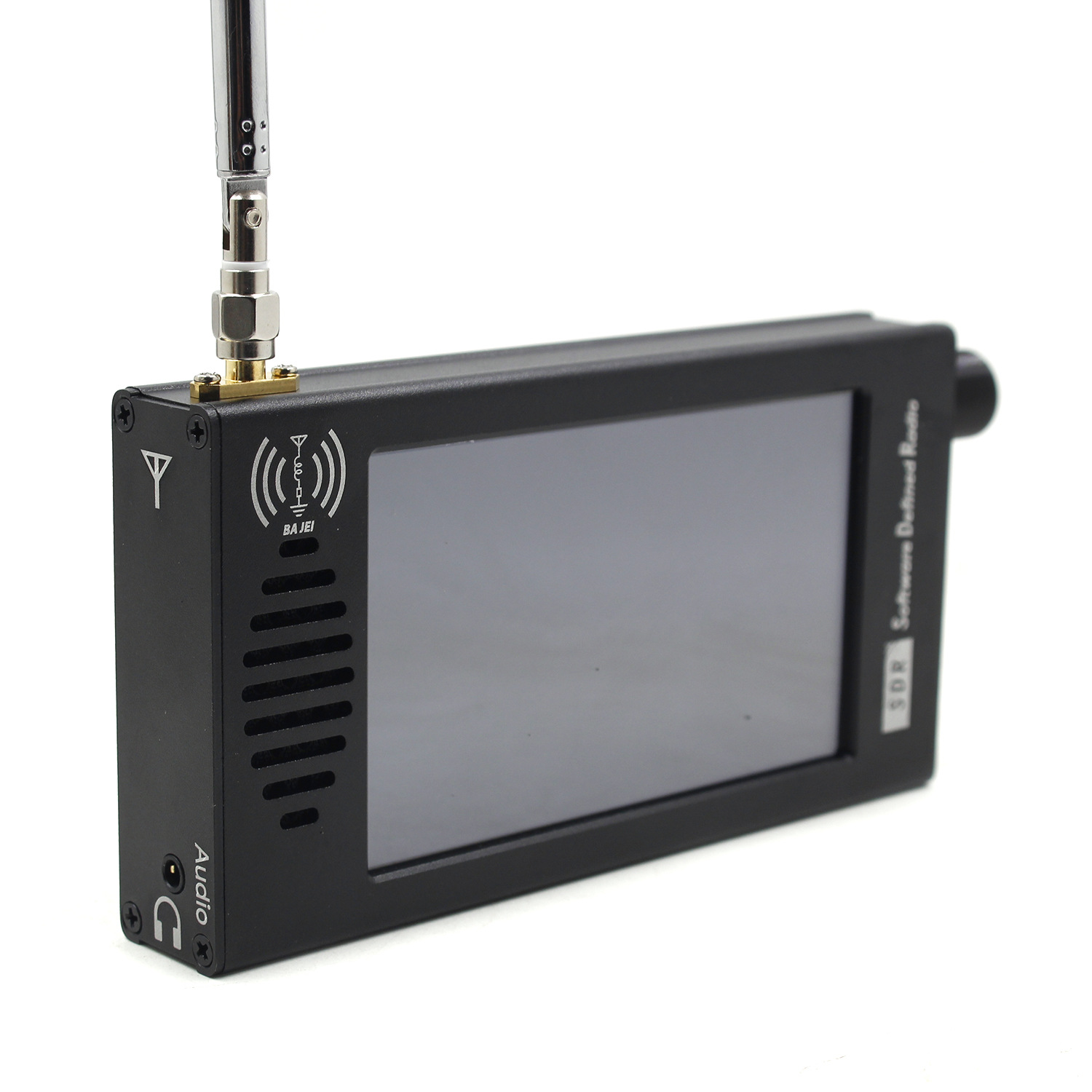

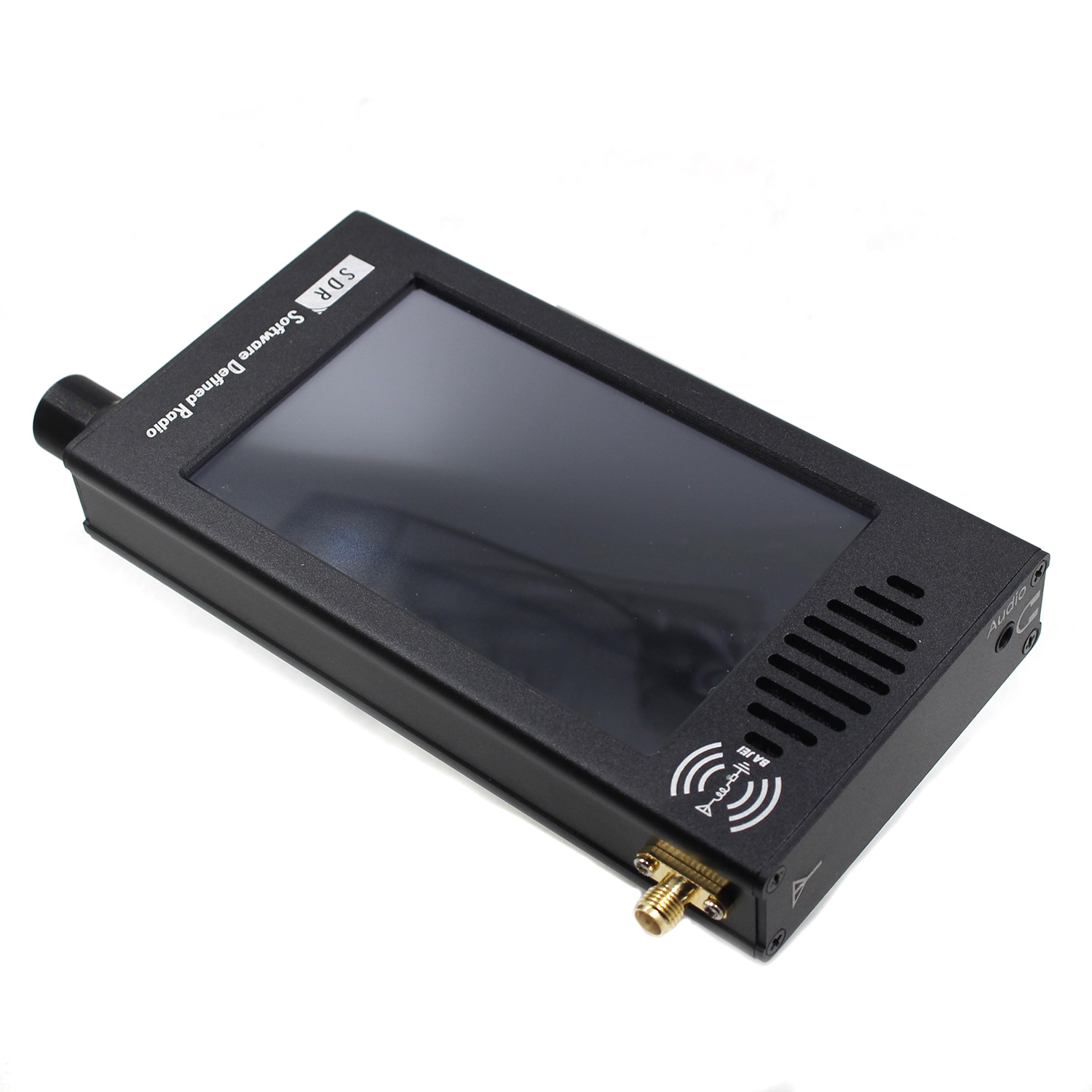

DeepSDR 101 是一款基于 SDR 软件定义无线电架构的 DSP 数字解调无线电。具有192kHz宽度的频谱图和瀑布显示能力，配合16bit采样，实现具有CW、AM、SSB、FM解调功能的高动态接收机。整机采用全铝合金CNC外壳，搭配4.3英寸800x480分辨率高亮度IPS液晶显示屏，同时保持了小巧紧凑的机身。

马上带到户外，随时随地享受自然风光和聆听的乐趣！

基本参数

显示技术：4.3 英寸 IPS 800x480 分辨率 DC 调光高亮 LCD

控制方式：电阻式触摸屏+旋转编码器

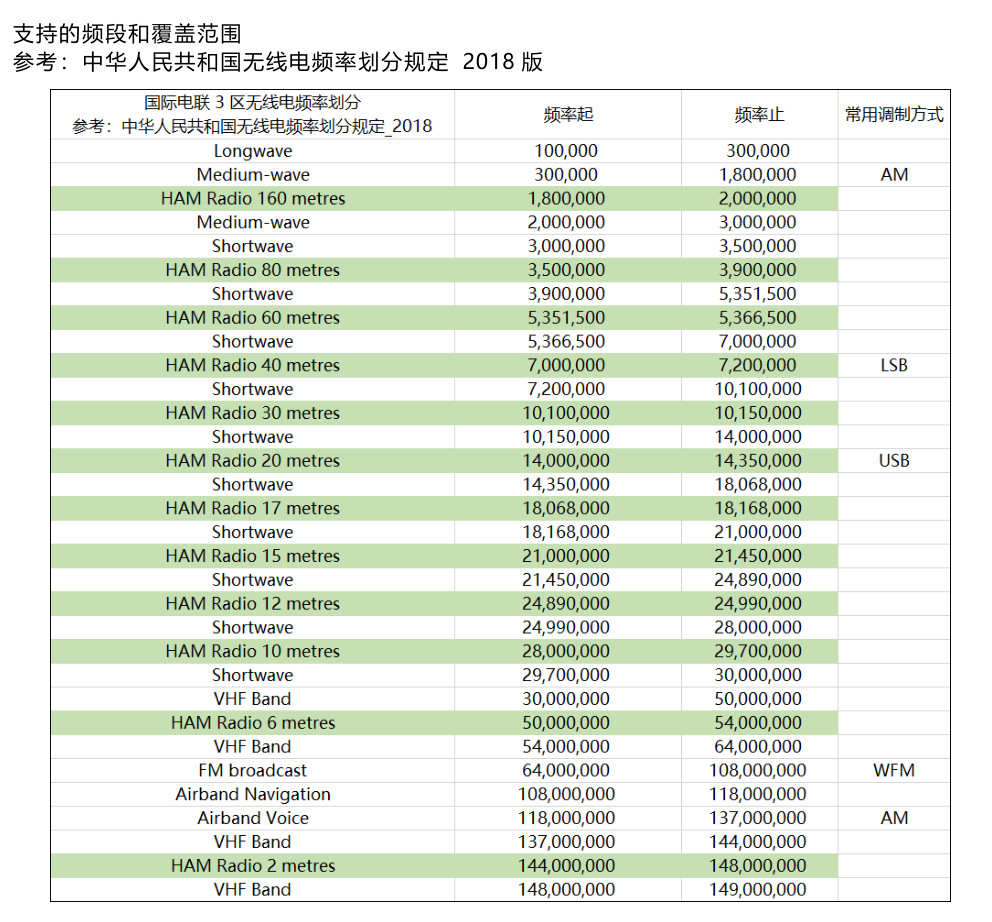

频率范围：100k – 149MHz

工作模式：CW、AM、SSB单边带（LSB/USB）、WFM、FM广播立体声（需要耳机）

步进频率：1Hz/10Hz/100Hz/1kHz/10kHz/100kHz/1MHz/10MHz

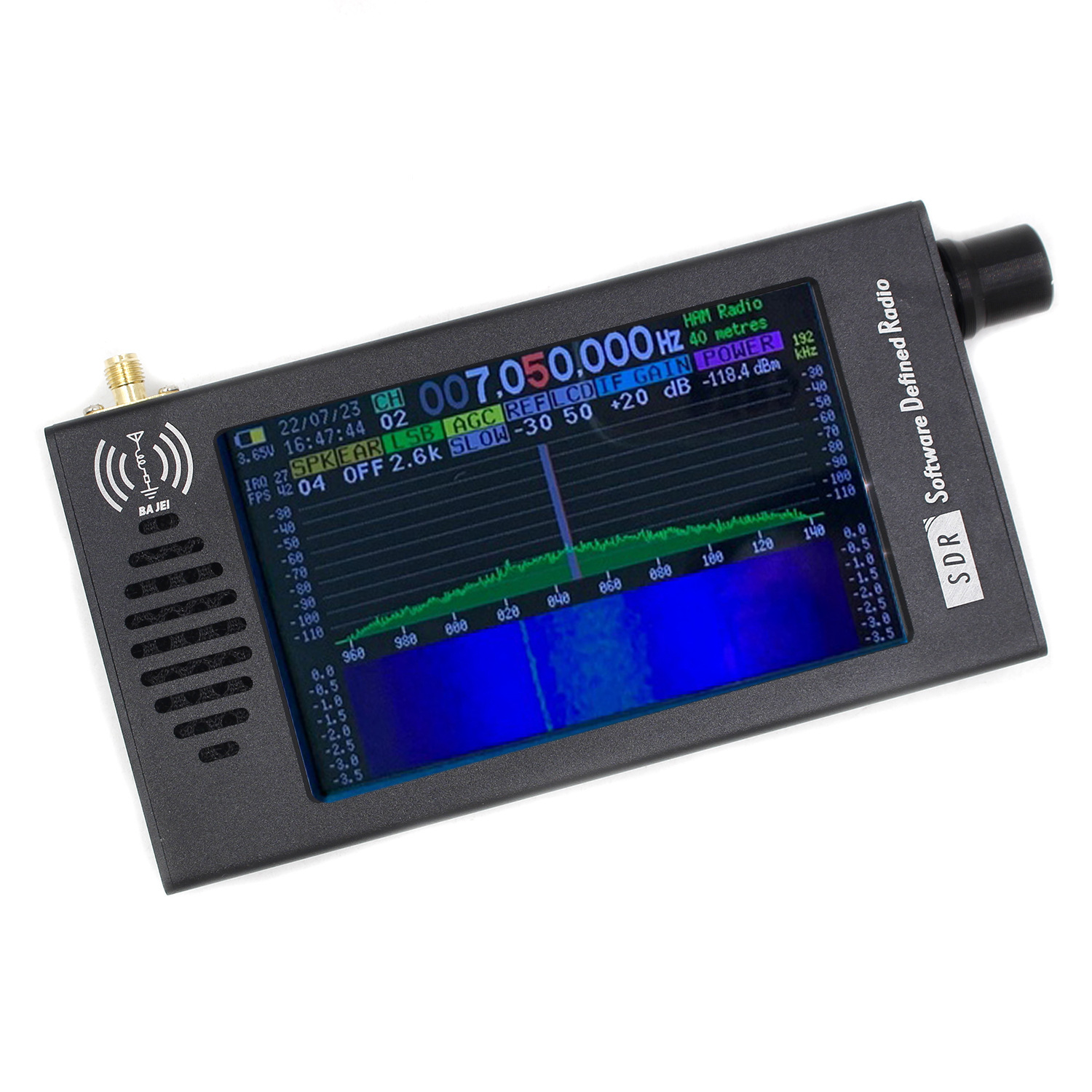

频谱带宽：192kHz、128kHz、64kHz，FFT实时频谱显示

天线接口：SMA，阻抗50Ω，最大输入功率-20dBm

参考晶振：TCXO 26MHz ±0.5ppm

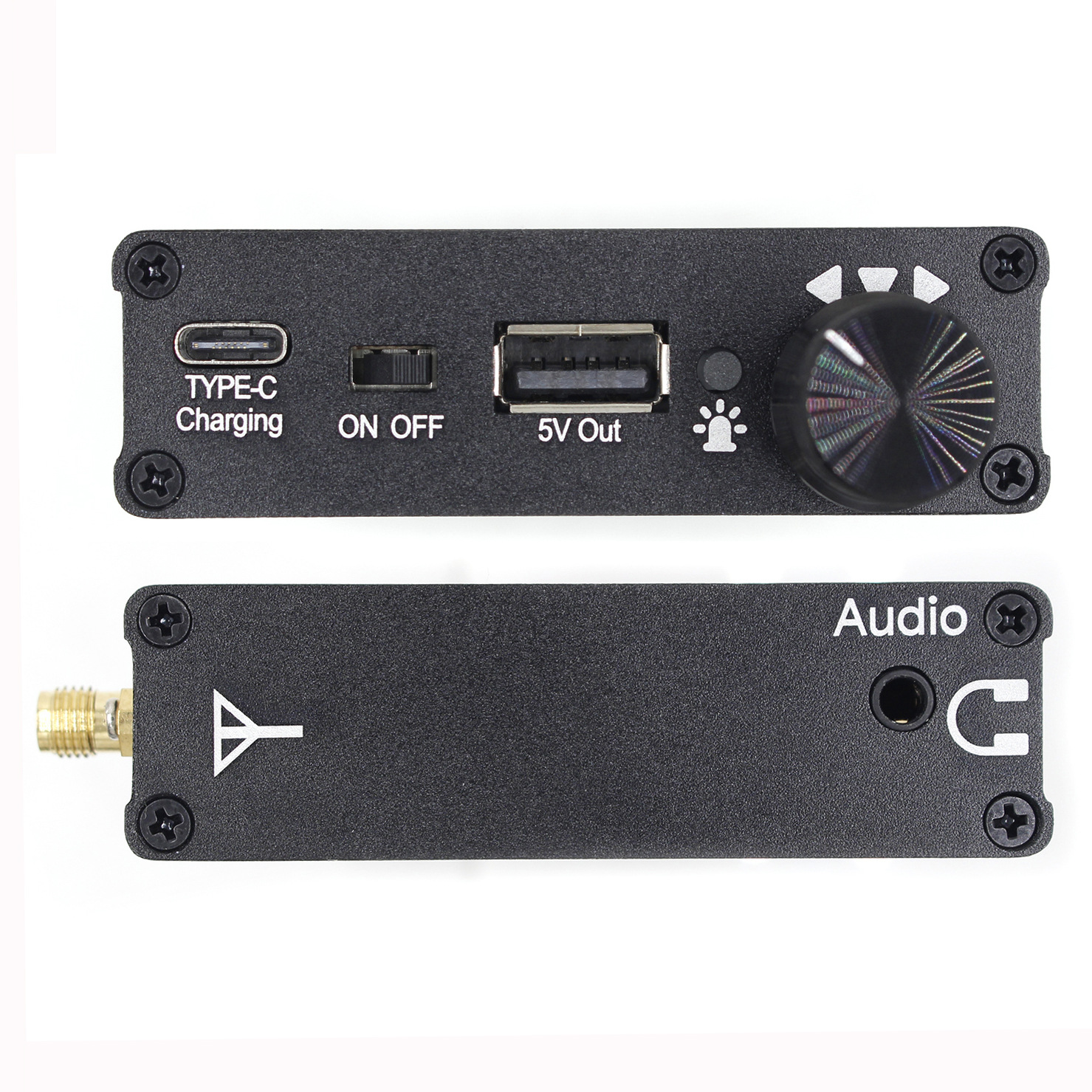

音频接口：支持普通3.5mm耳机或CTIA（美标）接口耳机

喇叭功率：最大3W、4Ω多媒体喇叭喇叭

充电端口：USB Type-C，5.0V/2A

电流消耗：约250mA @ 5V

电池容量：5000mAh/3.7V，18.5Wh

使用时间：约10-12小时，视机器音量和亮度设置而定

频道保存：可预置99个频道，预置电台名称、电台频率和解调方式

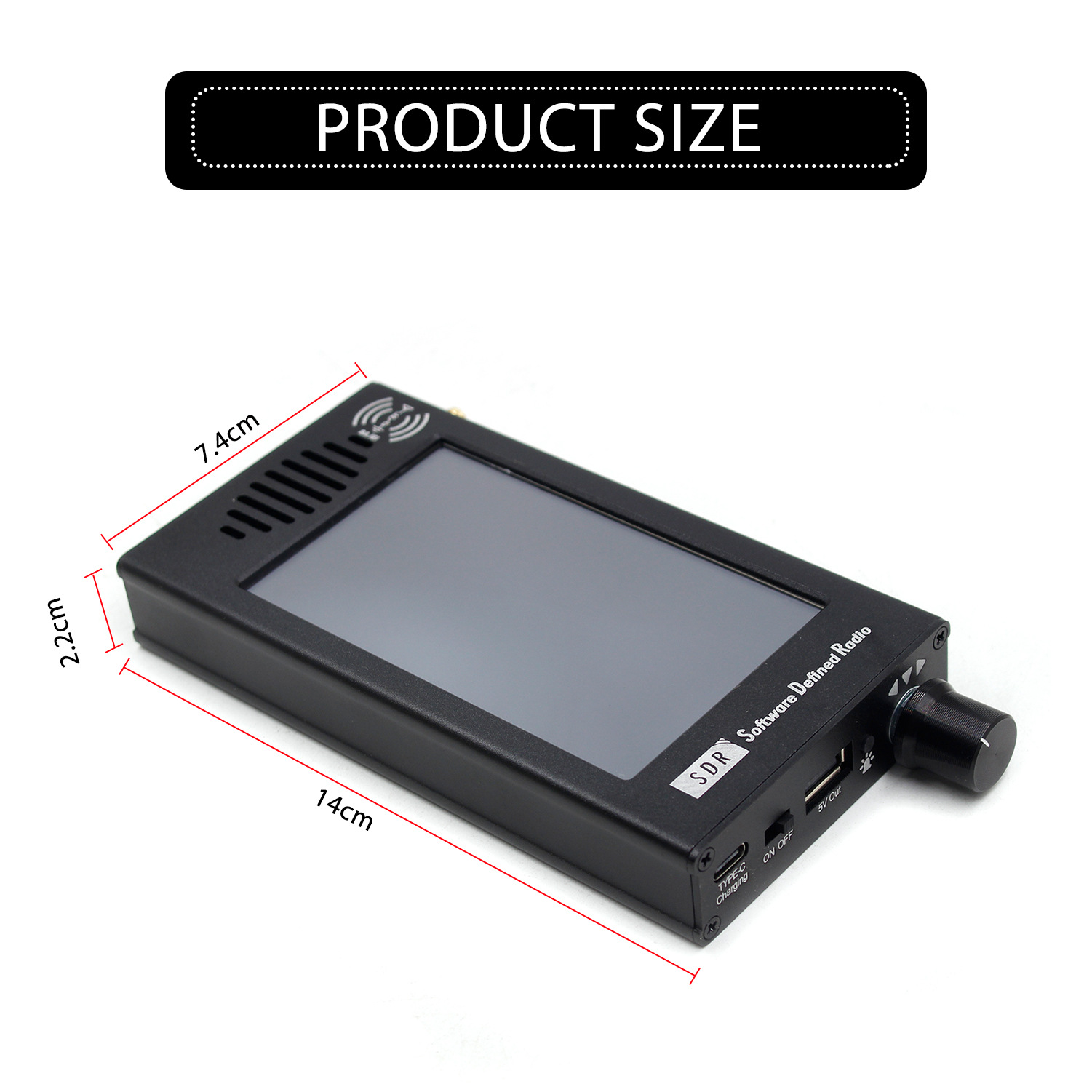

主体尺寸：140 x 74 x 22mm（长 x 宽 x 高）（无突起）

机身重量：约315g（仅主机）

包装重量：415克 包装尺寸：19*10.5*4.5cm

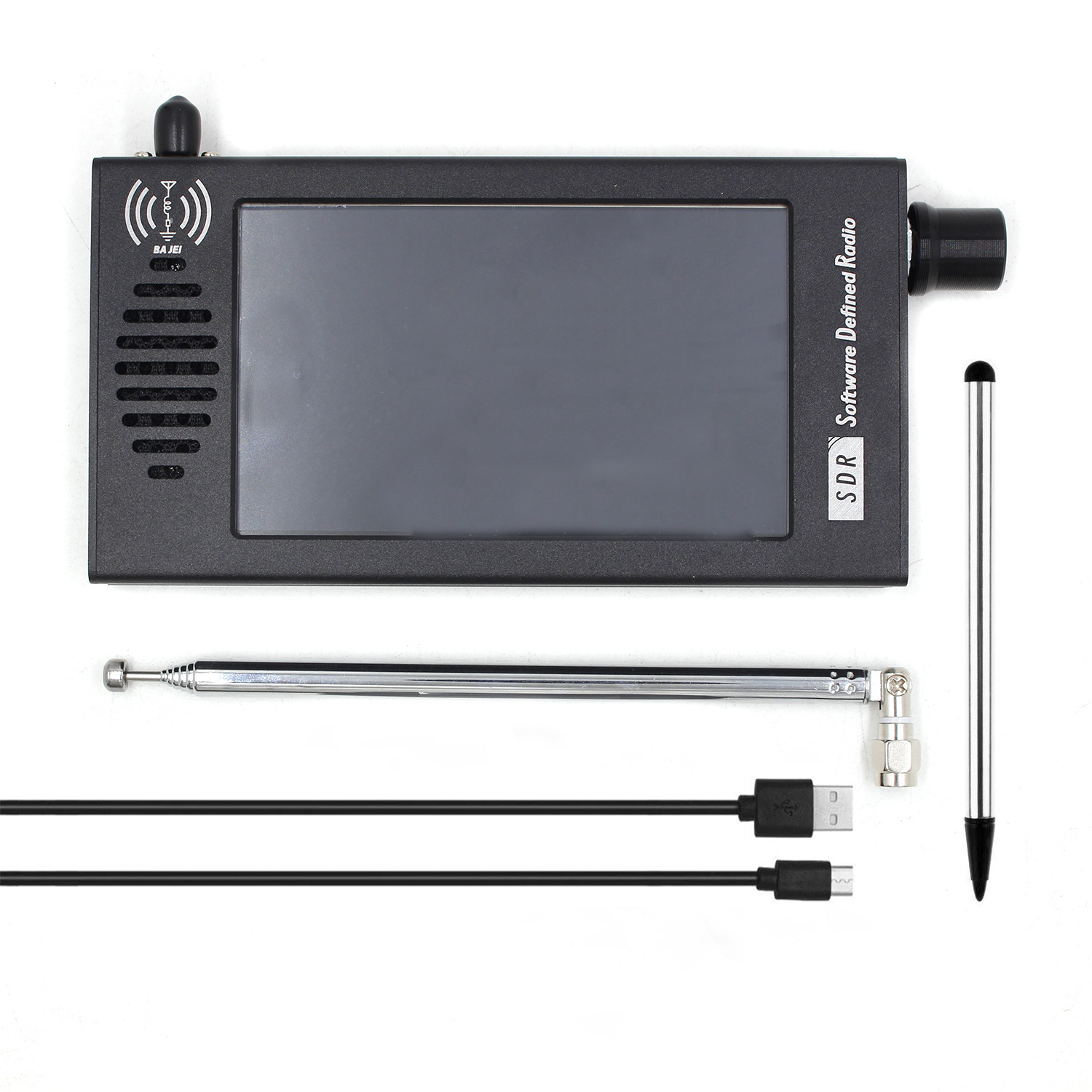

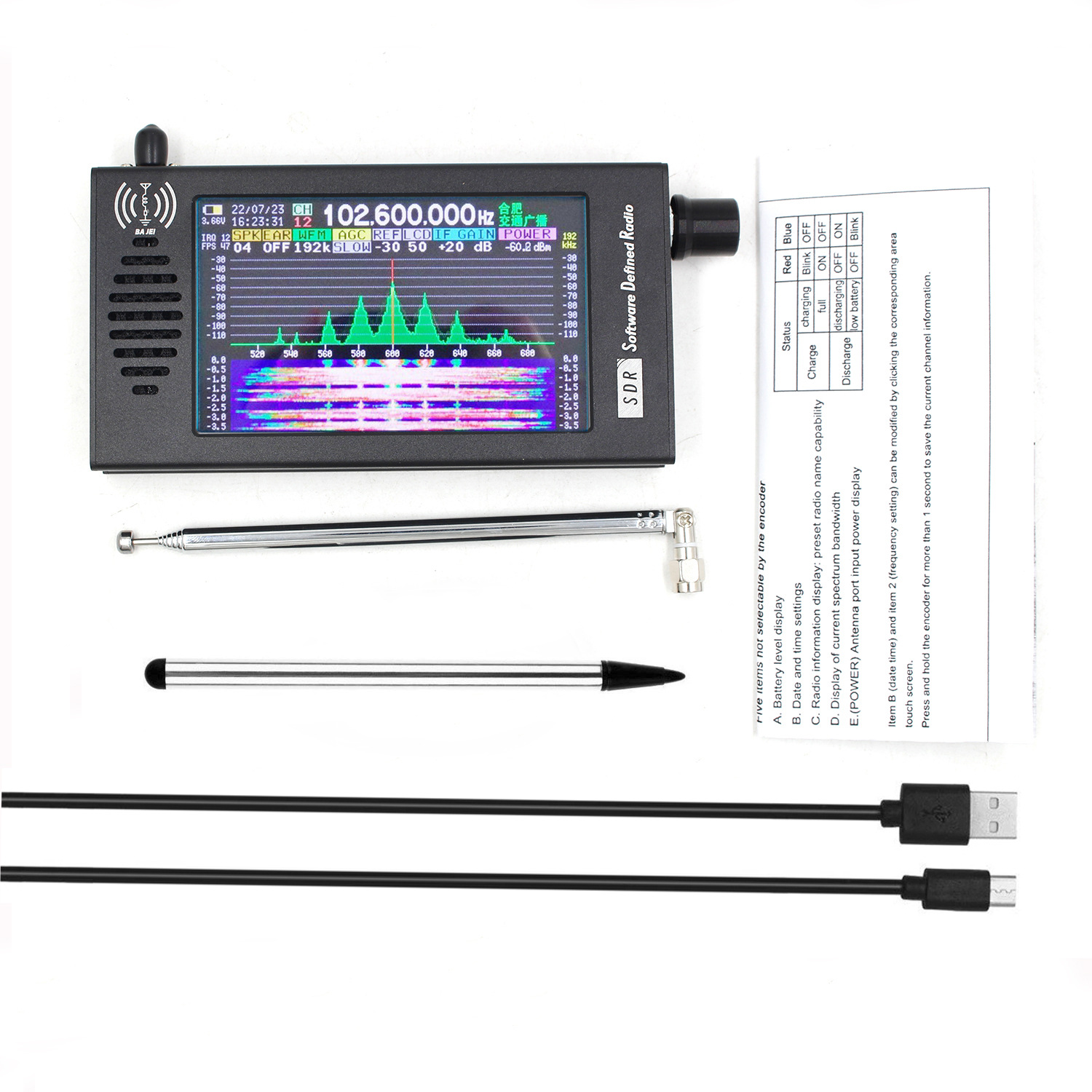

包装清单：

SDR  4.3寸IPS屏主机*1

USB Type-C数据线*1

BNC 7节拉杆天线*1

快速入门指南说明书*1

电阻屏双头触摸笔*1

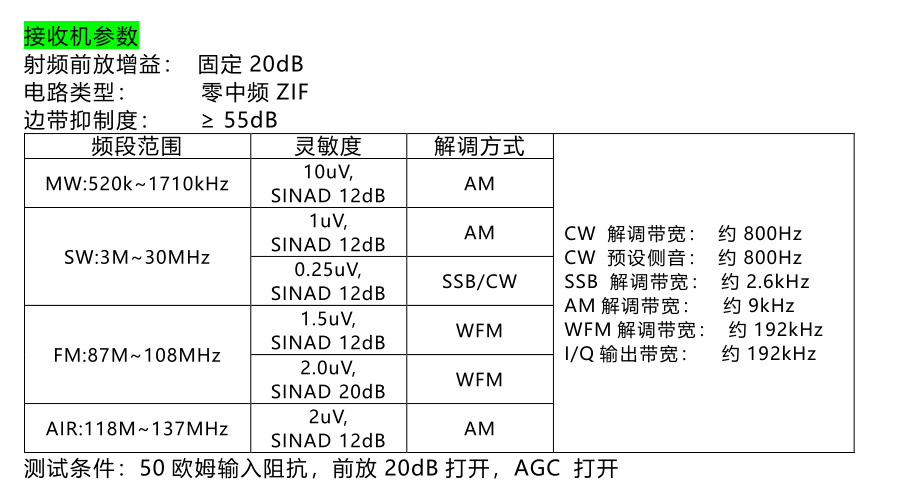

接收机参数

射频前置放大器增益：固定20dB

电路类型：零中频 ZIF

边带抑制：≥50dB

显示控制项列表

编码器可选择的十二项

1.频道选择：1-99

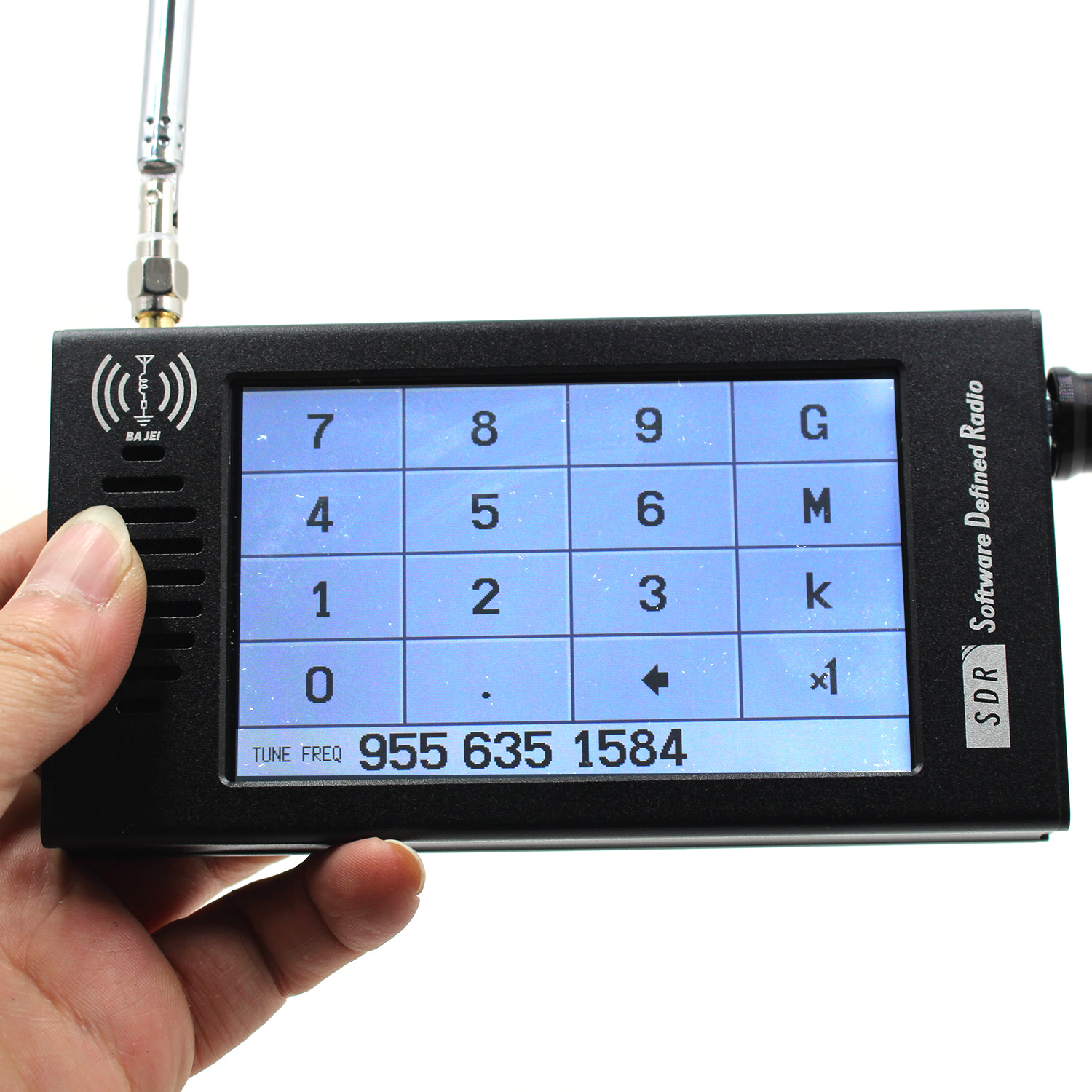

2.频率设置：100k – 149MHz，最小步进1Hz

3. 喇叭音量(SPK) : 0~35dB, 1dB step

4. 耳机音量(EAR) : 0~35dB, 1dB step

5.调制：CW、LSB、USB、AM、WFM、STE（FM立体声）、I/Q

6. AGC设置：OFF、SLOW、MID、FAST

7. 参考电平(REF) : -99~99dB, 1dB step

8、背光亮度（LCD）：1%~99%

9. IF GAIN : -12~67​​dB, 1dB step

10. 频谱样式设置：绿色填充、绿色线条、蓝色填充、白色线条

11. 频谱带宽设置：射频频谱（192kHz、128kHz、64kHz）和音频频谱（64kHz）

12. 瀑布区域设置：Waterfall or Waveform (x1 / x8 / x64 amplitude)

编码器无法选择的五个项目

A.电池电量显示

B. 日期时间设置

C.电台信息显示：预设电台名称能力

D. 当前频谱带宽显示

E.(POWER)天线口输入功率显示

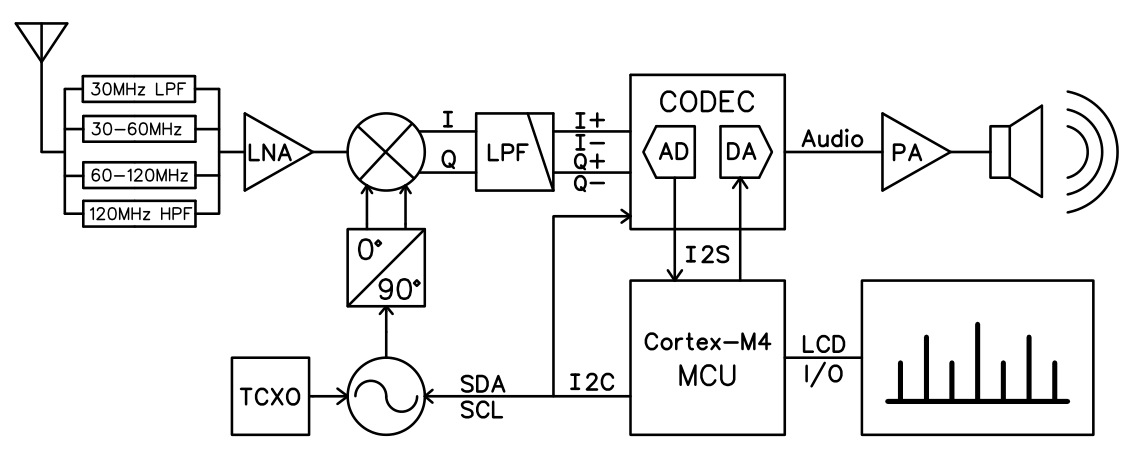

接收器框图

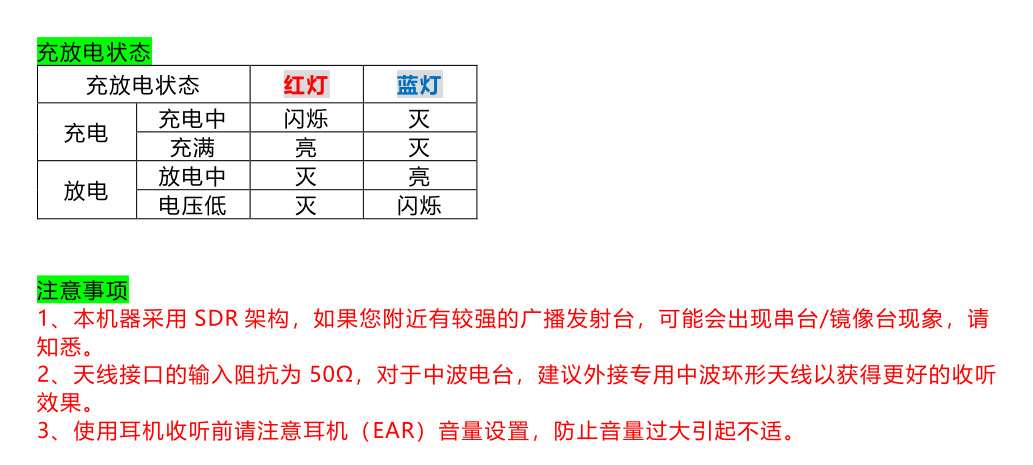

充放电状态
