Описание

一、产品简介

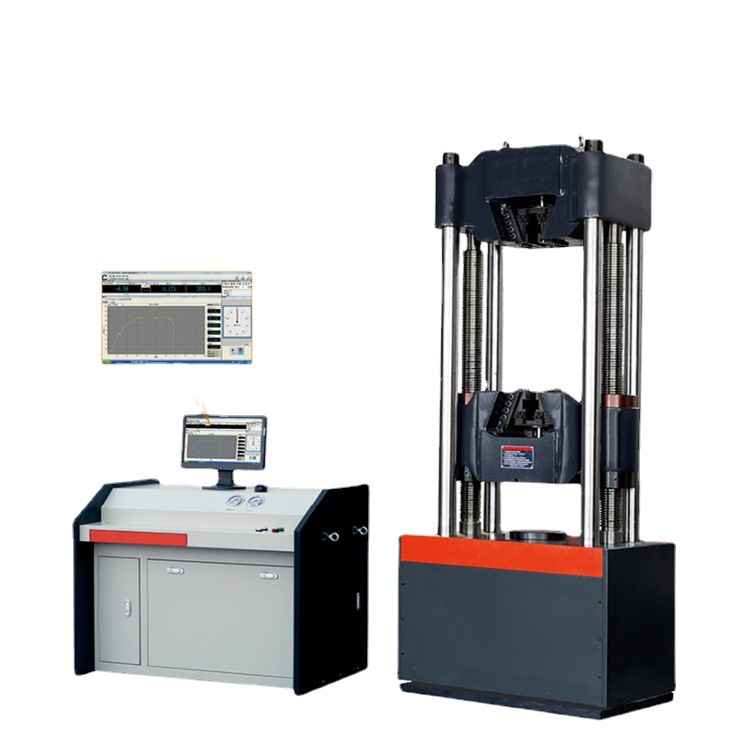

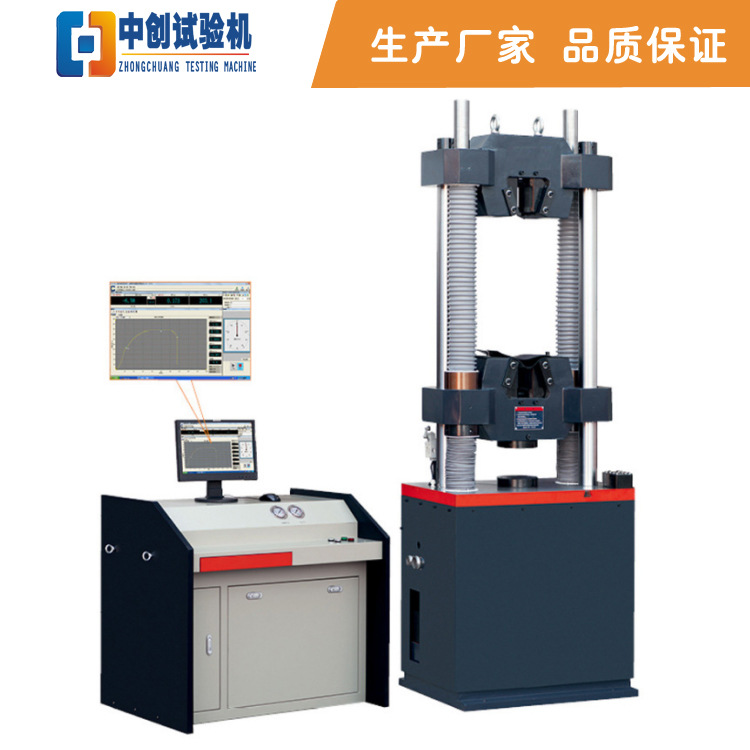

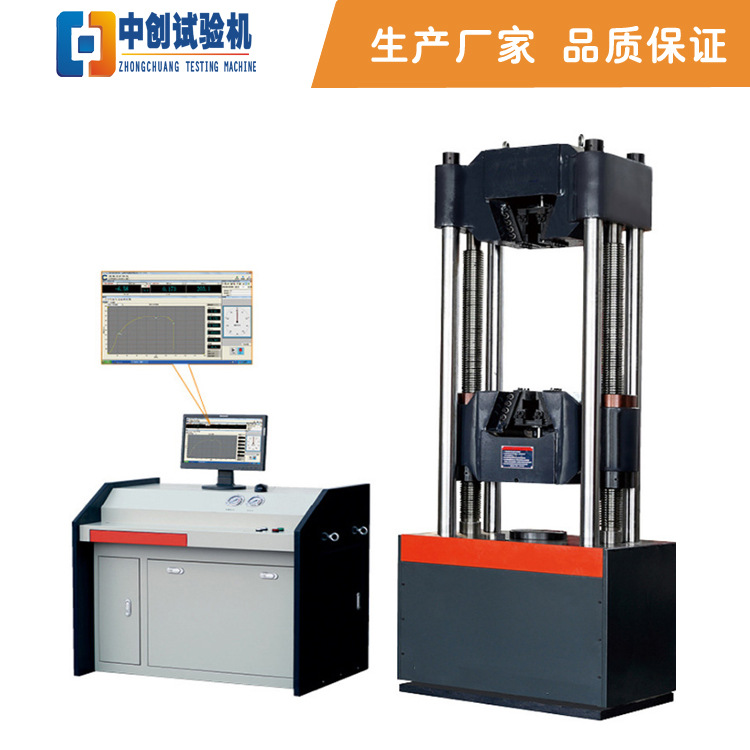

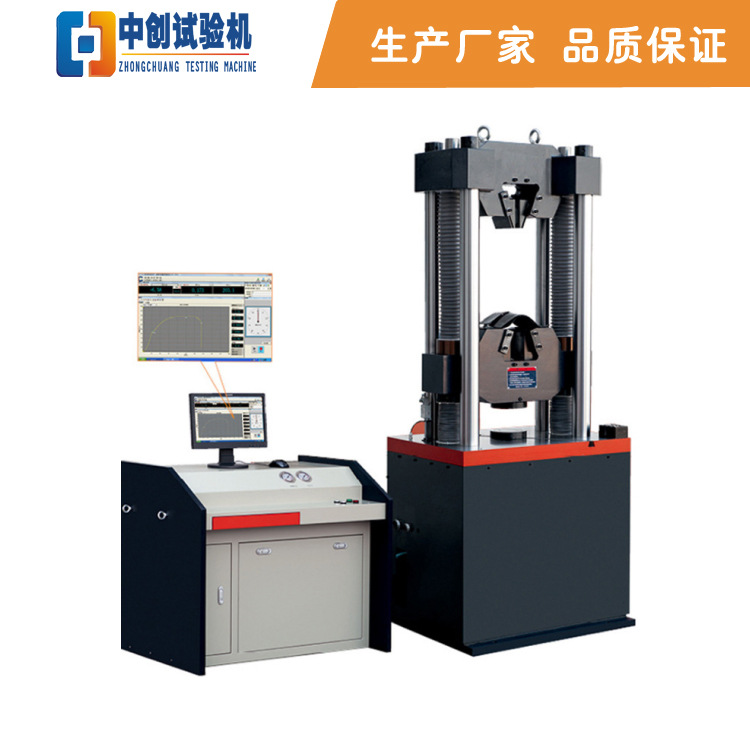

ZCWA-W100B型微机控制电液伺服万能试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。

二、主要性能技术指标

1、试验力：100kN；

2、试验力测量范围：2KN-100kN；

3、试验力示值精度：±1%；

4、位移测量分辨力：0.01mm；

6、变形测量精度: ±0.5%

7、活塞移动速度：100mm/min；

8、拉伸试验空间：550mm(包括活塞行程)

9、压缩空间：380mm(包括活塞行程)

10、扁试样夹持厚度：0-12mm

11、圆试样夹持直径：φ6-φ22mm

12、压盘尺寸：φ160 mm

13、弯曲试验支滚间距： 300 mm

14、支滚宽度：100mm

15、支点直径：φ30mm

16、活塞行程：150mm；

17、夹紧方式：手动夹紧

18、外形尺寸：主机：约720×560×1850mm

油源：约1100×700×950mm

19、整机重量:约1500 kg

三、 内部结构

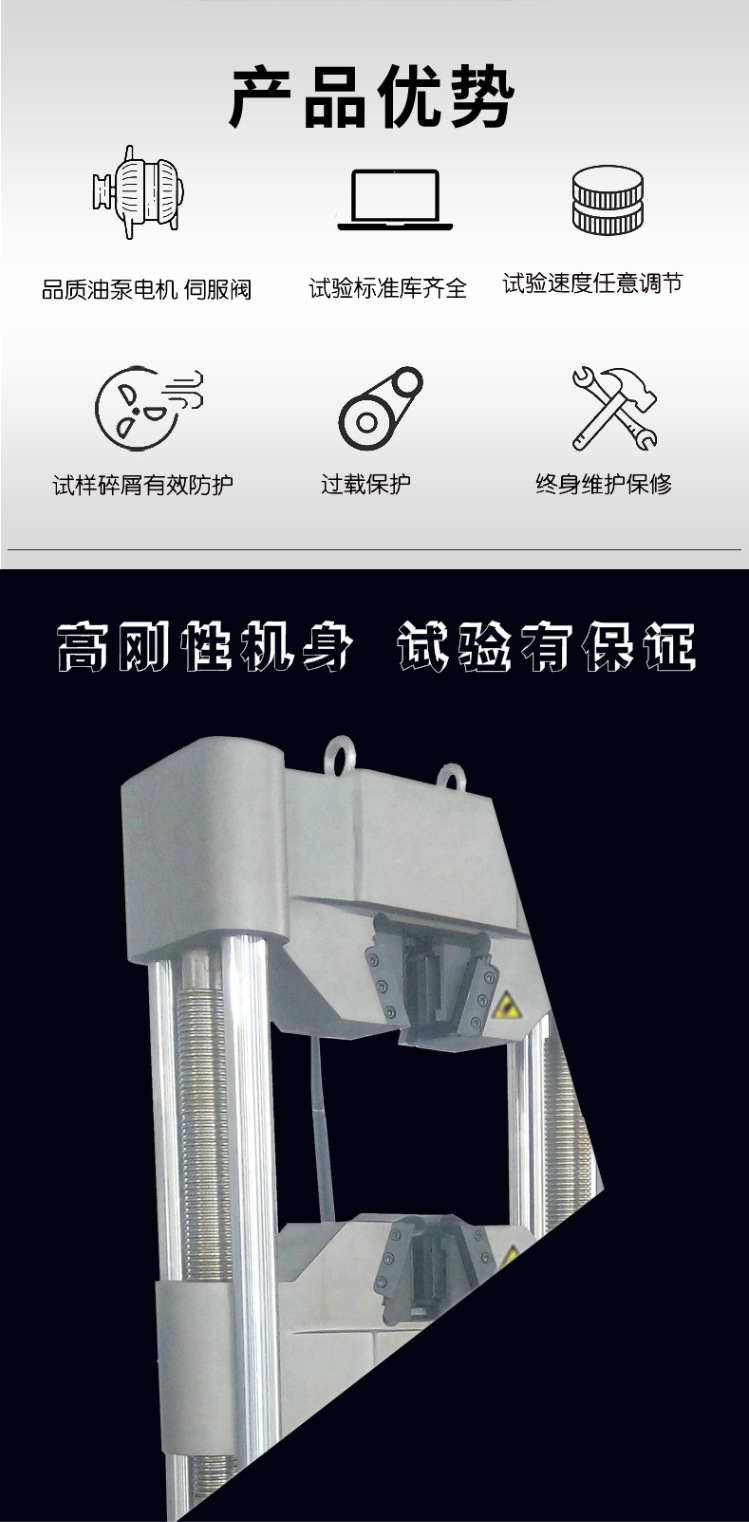

1、主机

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。

2、传动系统

下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。

3、液压系统（琴台式油源）

3．1液压原理

如图二所示，为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压齿轮泵进入油路，流经高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

3.2特点: 1）采用进口高压齿轮泵噪音低、压力平稳。

         2）动力系统与操作台一体化设计，便于操作，节省实验空间。

         3）表面经喷塑处理，外形美观。

四、控制系统

STC300全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：

1、实现了试验力、试样变形、活塞位移和试验进程的四种闭环控制；

2、数据采集系统由4路高24位A/D转换通道组成。分辨率达1/300000，全程不分档；

3、选用BB、AD、Xilinx等原装集成器件，全数字化设计；

4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

五、控制软件

符合GB228-87、GB/T228-2010等三十多个标准有关规定
