Anrui code_one релейный модуль задержка отключения питания отключение триггера задержка цикла Переключатель Цепи синхронизации

Описание

计时范围:0.01 秒~9999分钟

  本产品液晶显示，非常清晰，简单易用，功能强大，请详细的看下本产品的操作说明，非常实用的产品。

产品亮点：

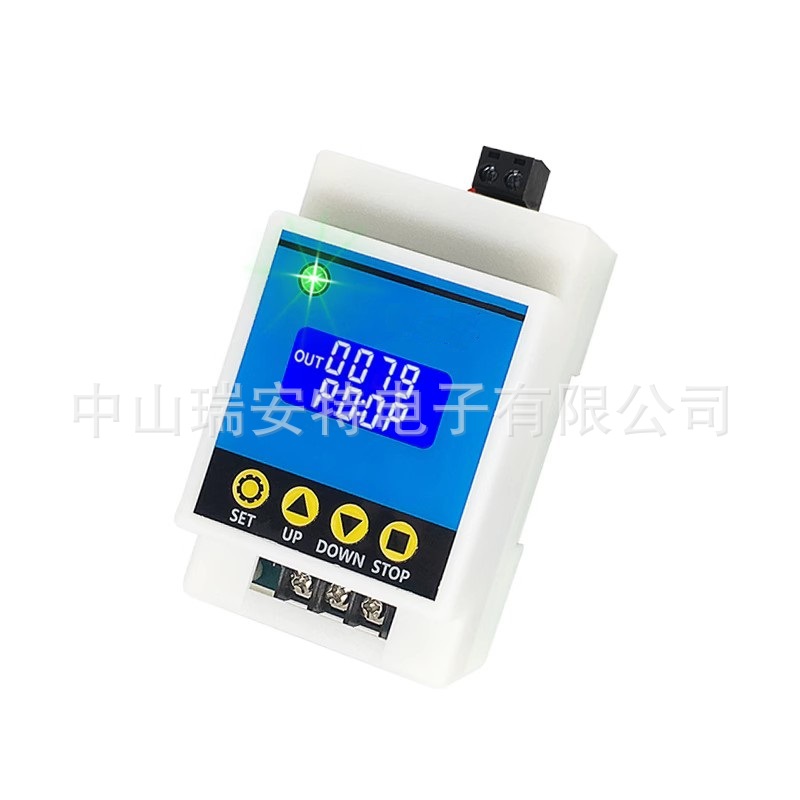

1.带液晶显示，当前模式跟参数一目了然，非常清晰，简单实用；

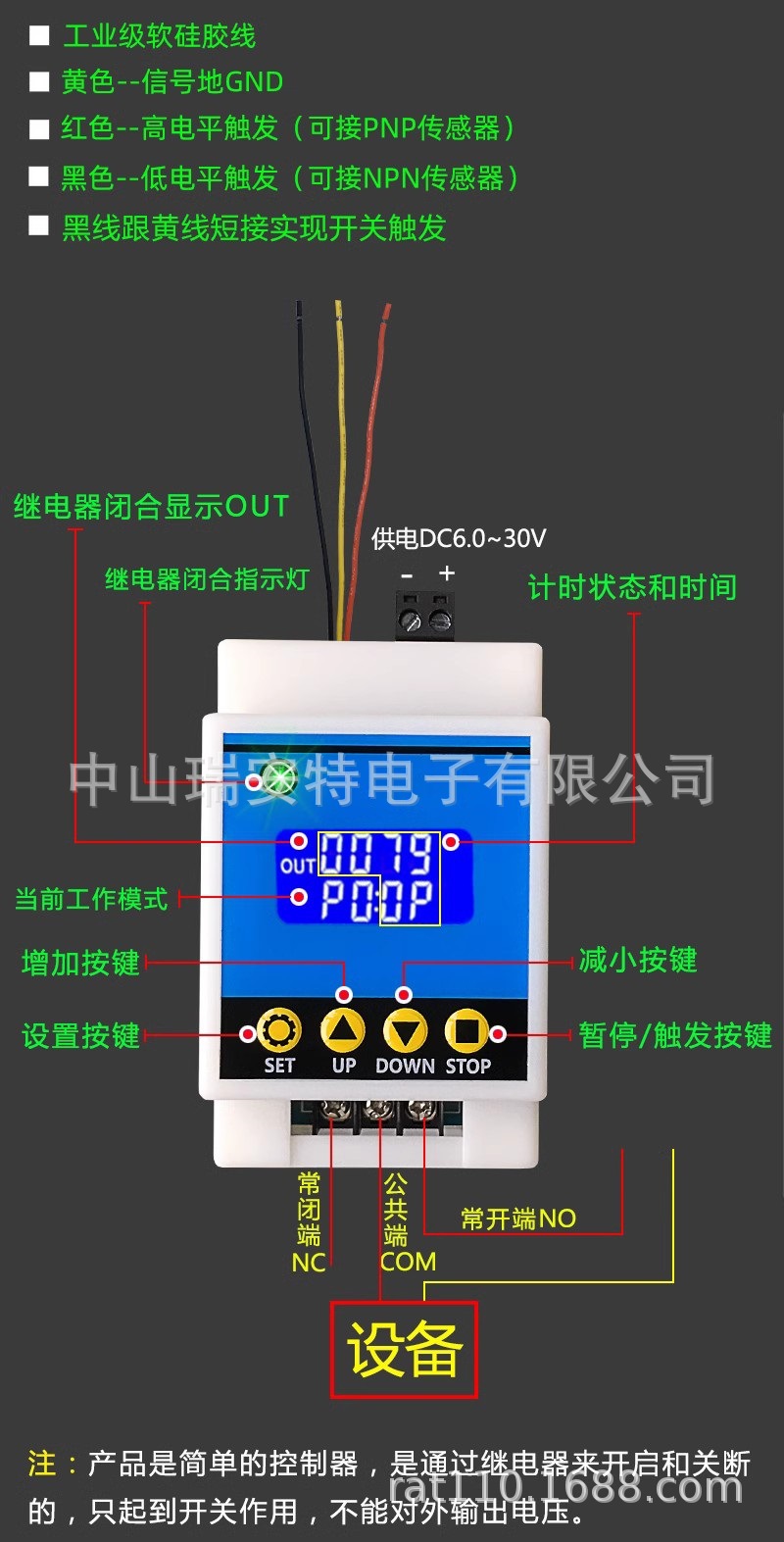

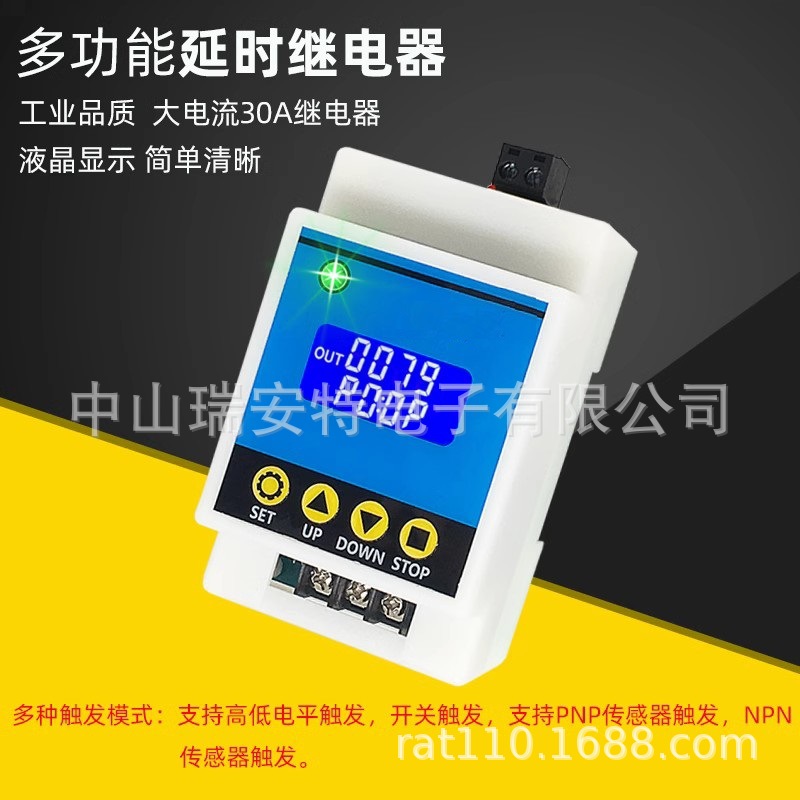

2.支持按键触发控制，高低电平触发，开关量控制，支持NPN,PNP传感器接入，适用于大部分场合；

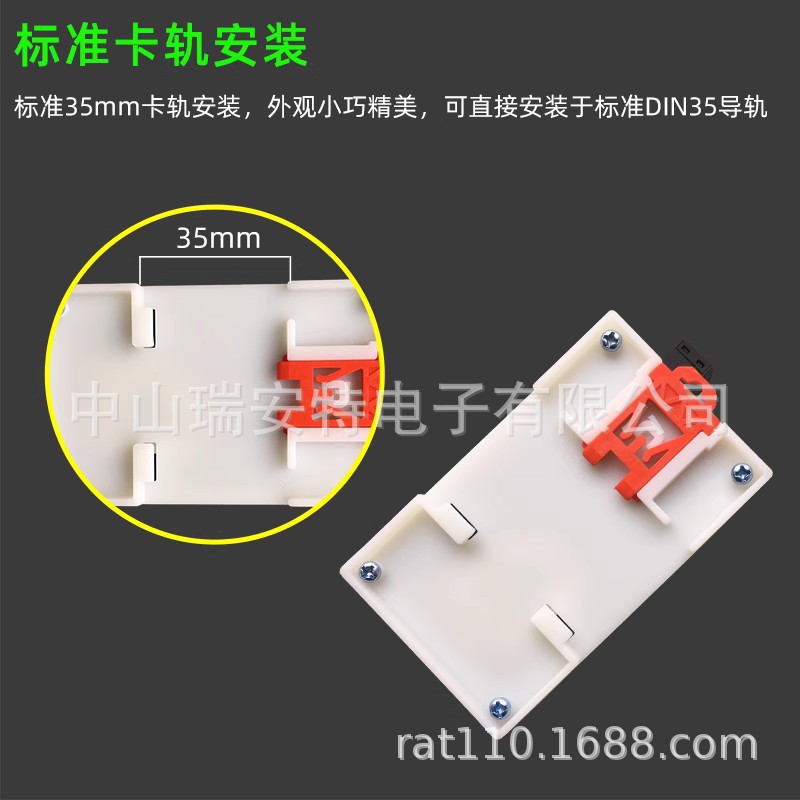

3.宽电压供电（6~30V），导轨安装，使用非常方便；

4.有一键暂停功能，带反接保护，反接不烧；

5.增加了睡眠模式，使能之后，5分钟左右无任何操作，自动关闭液晶背光；任意按键唤醒；

6.可以设置不同OP、CL、LOP参数，这些参数是相互独立的，分别保存的；

7.所有设置参数自动掉电保存。

工作模式：

P0：信号触发后，继电器导通OP时间，然后断开；在OP时间内，信号再次触发无效

P1：信号触发后，继电器导通OP时间，然后断开；在OP时间内，信号再次触发重新计时

P2：信号触发后，继电器导通OP时间，然后断开；在OP时间内，信号再次触发复位，继电器断开，停止计时

P3：信号触发后,继电器断开CL时间,然后继电器导通;

P4：给触发信号，继电器导通OP时间之后，继电器断开CL时间，然后循环上述动作，循环内再次给信号，恢复初始状态，停止计时；循环次数（LOP）可以设置；循环结束,保持继电器断开;

P5：给触发信号，继电器断开CL时间之后，继电器导通OP时间，然后循环上述动作，循环内再次给信号，恢复初始状态，停止计时；循环次数（LOP）可以设置；循环结束,保持继电器导通;

P6：上电之后无需触发信号，继电器导通OP时间，继电器断开CL时间，循环上述动作；循环次数（LOP）可以设置；循环结束,保持继电器断开;

P7：上电之后无需触发信号，继电器断开CL时间，继电器导通OP时间，循环上述动作；循环次数（LOP）可以设置；循环结束,保持继电器导通;

P8：信号保持功能  如果有触发信号，计时清零，继电器保持导通；当信号消失，计时OP后断开继电器；计时期间，再有信号，计时清零；

P9：信号保持功能  如果有触发信号，计时清零，继电器保持断开；当信号消失，计时CL后导通继电器；计时期间，再有信号，计时清零；

产品参数：

1：工作电压：6--30V供电

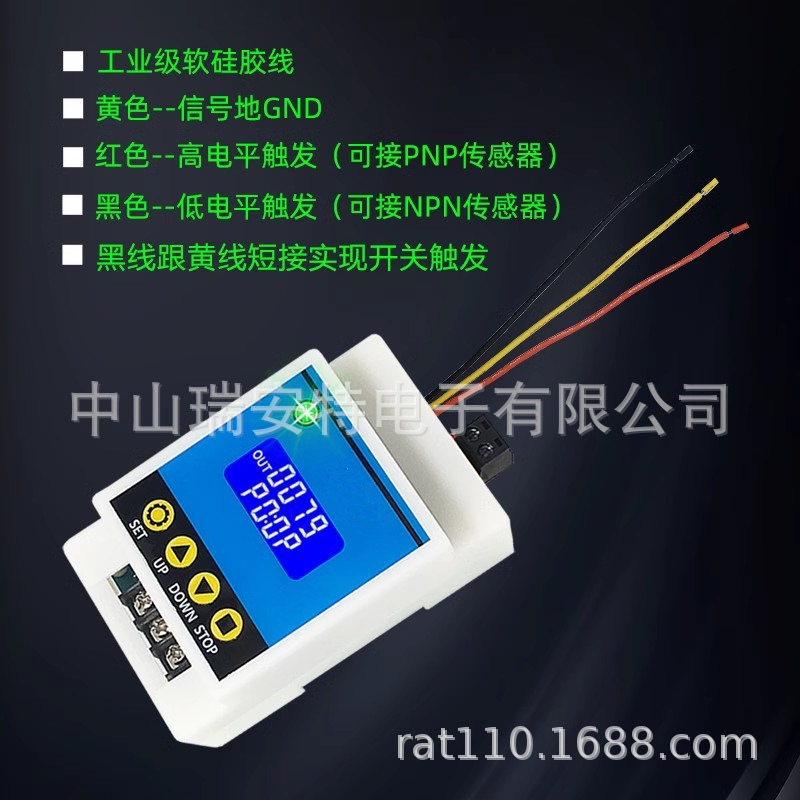

2：触发信号源：高电平触发（3.0V~24V），低电平触发（0.0V~0.2V），开关量控制(无源开关)。

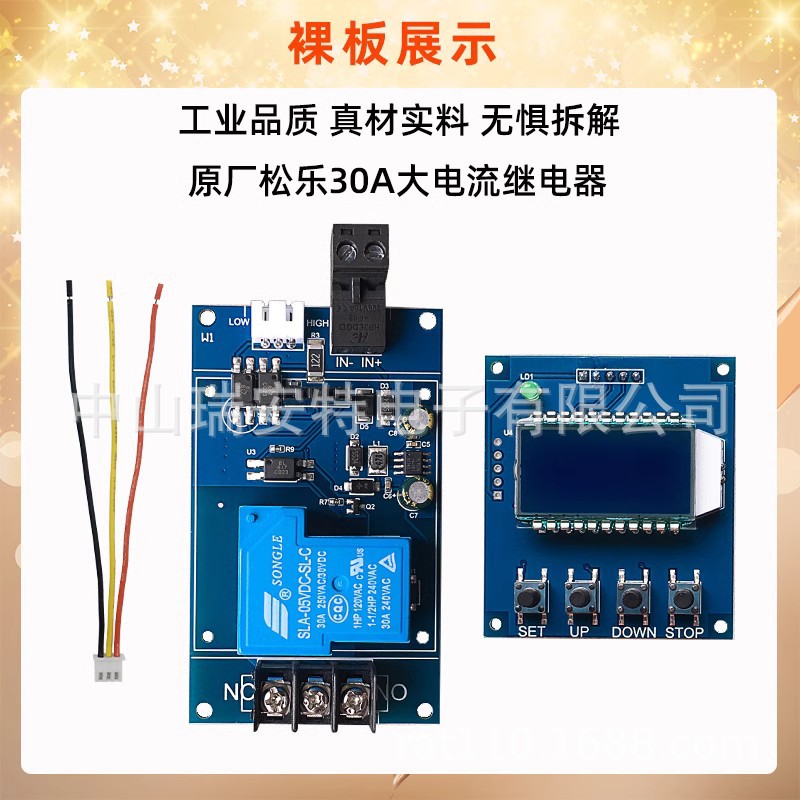

3：输出能力：可以控制直流30v 30A以内或者交流220v 30A以内的设备

4：静态电流：15mA 工作电流：50-130mA

5：使用寿命：大于10万次；工作温度：-40—85℃ ；

6：带光耦隔离，增强抗干扰能力，工业级别电路板，设定参数断电后永远记忆。

计时范围

0.01秒（最小）~9999分钟（最大）连续可调

如何选择计时范围：

在OP/CL参数修改界面，短按暂停按键，选择计时范围；

XXXX 无小数点，计时范围1秒~9999秒

XXX.X 小数点在十位，计时范围0.1秒~999.9秒

XX.XX 小数点在百位，计时范围0.01秒~99.99秒

X.X.X.X 小数点全亮，计时范围1分钟~9999分钟

比如您要设置OP是3.2秒，那就将小数点移动到十位上，液晶显示003.2

参数说明：OP导通时间，CL断开时间，LOP 循环次数（1—9999次，“----”代表无限次循环）

一、参数设置

a）通过长按设置按键，进入设置界面；

b）首先设置工作模式，工作模式闪烁提醒，通过短按增加/减小按键设置工作模式；

c）短按设置按键，选定工作模式，并进入系统参数设置；

d）在系统参数设置界面，短按设置键切换要修改的系统参数，短按/长按增加/减小按键进行修改；

 (注:在P0~P3/P8/P9模式下短按设置按键无效)；

e）在OP/CL参数修改界面，短按暂停按键切换计时单位(1s/0.1s/0.01s/1min)；

f）所有参数设置完成，长按设置按键，保存参数设置并退出设置界面；

二、附加功能

a）自动休眠功能：在运行界面(P0~P7模式下)，通过长按暂停键，启动或关闭自动休眠功能（L-P选择on则启动休眠功能，五分钟左右，无任何操作，液晶背光自动关闭，系统正常运行，任意按键唤醒；off则关闭休眠功能）；

b）参数查看：在运行界面，短按SET键，显示系统当前的参数设置，并不影响系统的正常运行；

c）显示内容切换：在P4 ~ P7模式下，通过短按DOWN键，切换显示内容(运行时间/循环次数);
