Электрический двухходовой клапан вентилятора дисковый Электрический шаровой клапан Интеллектуальный микро-Электрический регулирующий шаровой клапан

Описание

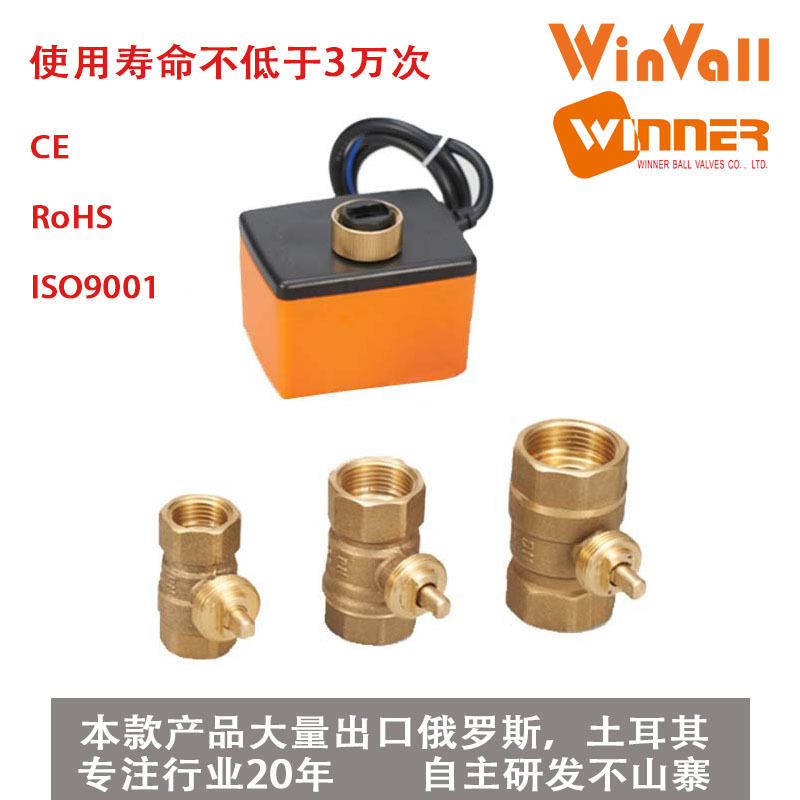

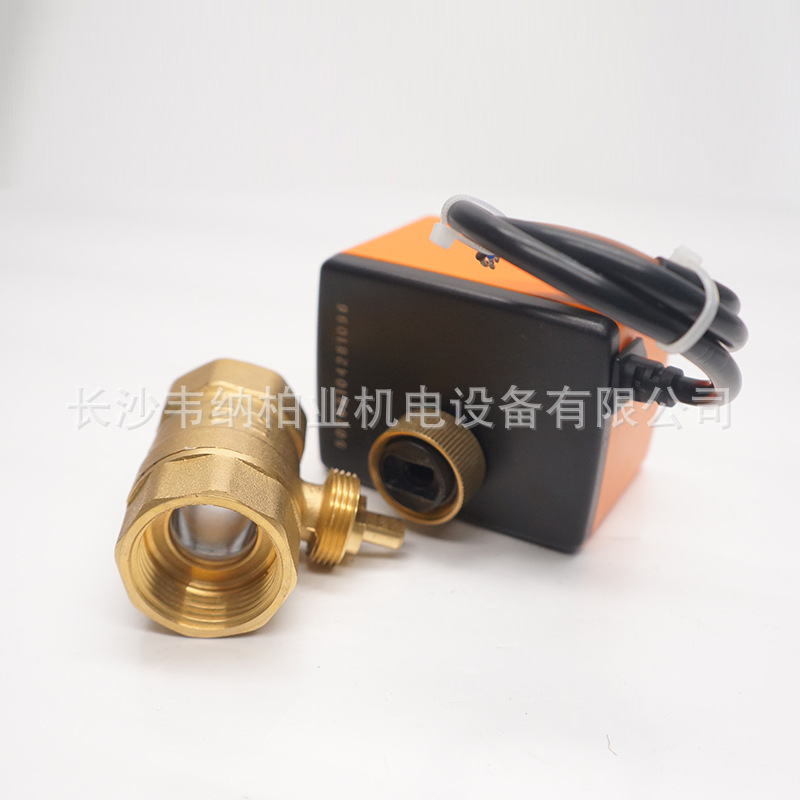

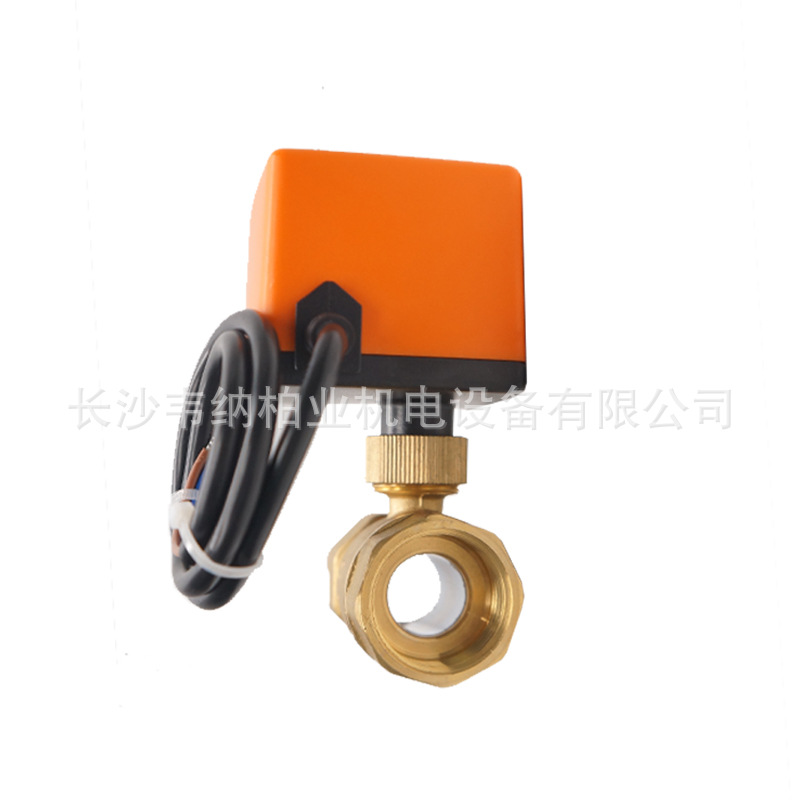

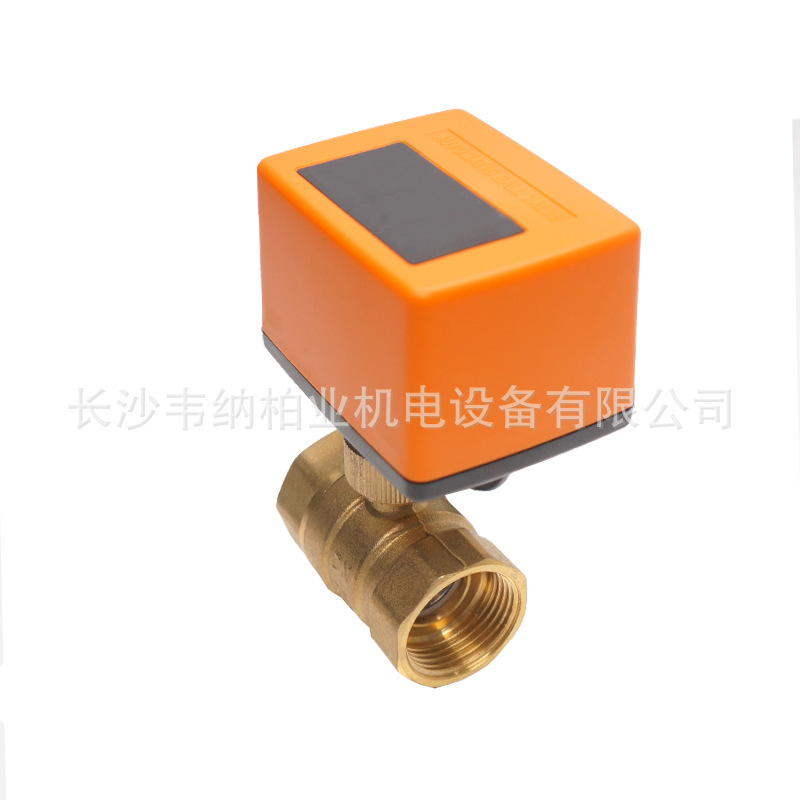

6系列电动球阀，采用二根线控制阀门开和关的控制方式，大扭矩同步减速电机驱动，金属齿轮传动。电机仅在阀门开启或关闭过程的十几秒内才保持通电， 阀门到位后电机将自行断电。具有优良的截止性能、流通量大、不堵塞、压力损失小的、双位置式的冷热水用电动二通球阀。
使用时间久，开关寿命次数达4万次。高强度无铅PC工程塑料外壳，耐老化。可广泛用于中央空调末端、空气源热泵热水系统、采暖、工业设备和水处理、医疗水系统设备等水系统中。

开关寿命次数：4万次

使用年限：3年质保

应用:
中央空调风机盘管
采暖水系统
水处理系统
工业设备等

特 点
○具有良好的经济性和使用寿命。使用寿命不低于4万次。
○由于采用大扭矩同步电机驱动，到位自动断电，功率消耗低，动作灵活，可以避免关阀时的水锤现象。
○阀体内部采用独特的弹性双层密封结构，因而泄漏少，时间久。
○阀轴与阀体之间采用.特氟隆的填料及双“O”形环，可完全密封。
○驱动器和阀体之间采用螺纹连接，安装方便。
○驱动器采用密封结构，电气部分不受环境潮气影响。

材 料
○阀      体      锻造黄铜Hpb59-1
○密      封      EPDM双“O”环轴向密封；双侧PTFE＋EPDM “O” 环弹性阀球密封
○执行器外壳      PC+10GF
○输 出 电 线     RVV3×0.75   线长:500mm

技 术 规 格
电源电压  AC220V/110V/24V   50/60Hz     流体温度       2~95°C
环境温度  65°Cmax                                     开关时间       19s/50Hz、15Hz/60Hz
相对温度  90%max                                      阀体耐压       PN16(1.6MPa)
功能消耗  5W(仅阀门改变位置时）               阀体规格       1/2”(DN15)，3/4”(DN20)，1”(DN25)
防护等级  IP54

阀体规格表

驱动器规格表

阀体和流向选择：

1. 阀体材质：

有黄铜，不锈钢304，316，PVC不同材质阀体

包括具有符合德国卫生饮用水标准，并可通过德国卫生饮用水标准的阀体。

无外漏，绝无内漏，扭矩轻，使用寿命长；

出口德国，荷兰，挪威等欧洲国家长达10+年

2. 阀体耐温：

常规：-10~90°C;

可定制：-40~100°C

3. 流向图：

电气参数选择：

电压：

230V, 24VAC, 100-250VAC

24VAC/DC, 9-30VAC/DC

24VDC, 12VDC, 3VDC

控制和反馈方式：

开关型（三线一控），浮点开关型（三线二控），0-10V/4-20mA, 电容复位，无源/有源反馈

开关时间：

1S, 3-5S, 5-12S, 16S, 20S, 35S, 45S, 50-60S

接线图

包装信息：
○二通DN15
纸箱包装: 39套/箱.  纸箱尺寸: 50cm*32cm*30cm. 毛重: 约19kg/箱.
○二通DN20
纸箱包装: 39套/箱.  纸箱尺寸: 50cm*32cm*30cm. 毛重: 约23kg/箱.
○二通DN25
纸箱包装: 39套/箱.  纸箱尺寸: 50cm*32cm*30cm. 毛重: 约35kg/箱.
