Вакуумный калибровочный стенд высокого давления-95 кПа-100 МПа, калибровочный стенд, ручной гидравлический источник давления, производство быстрого давления

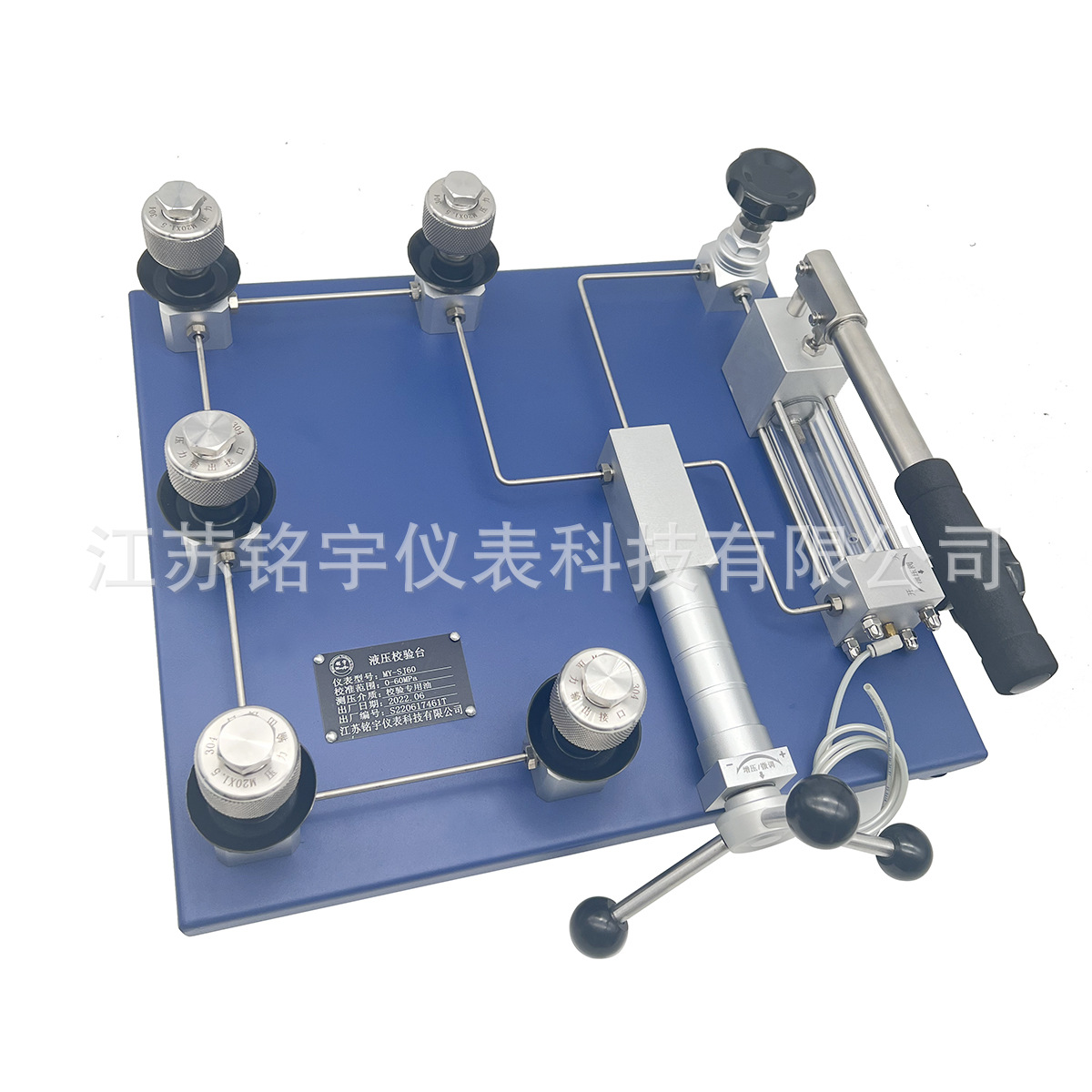

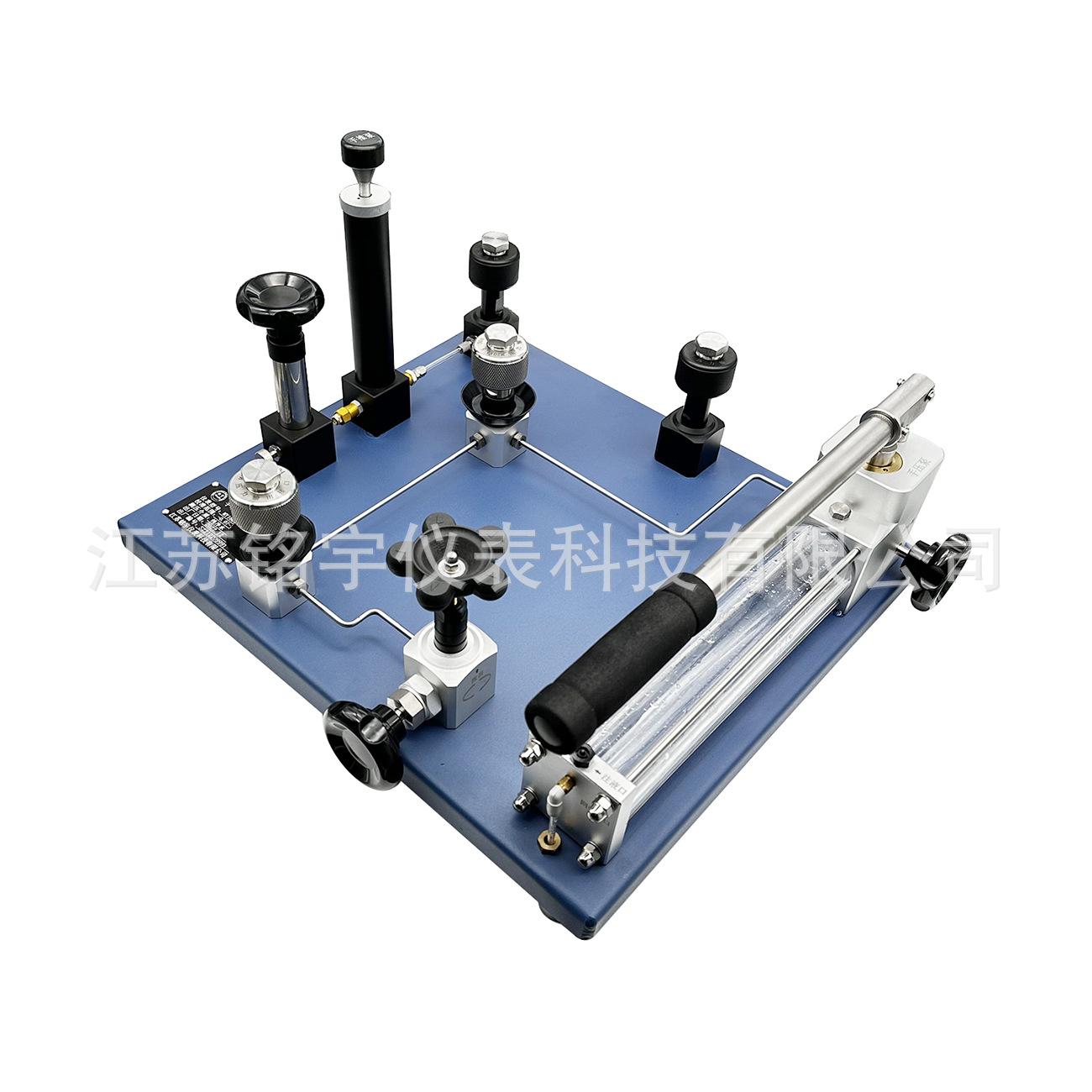

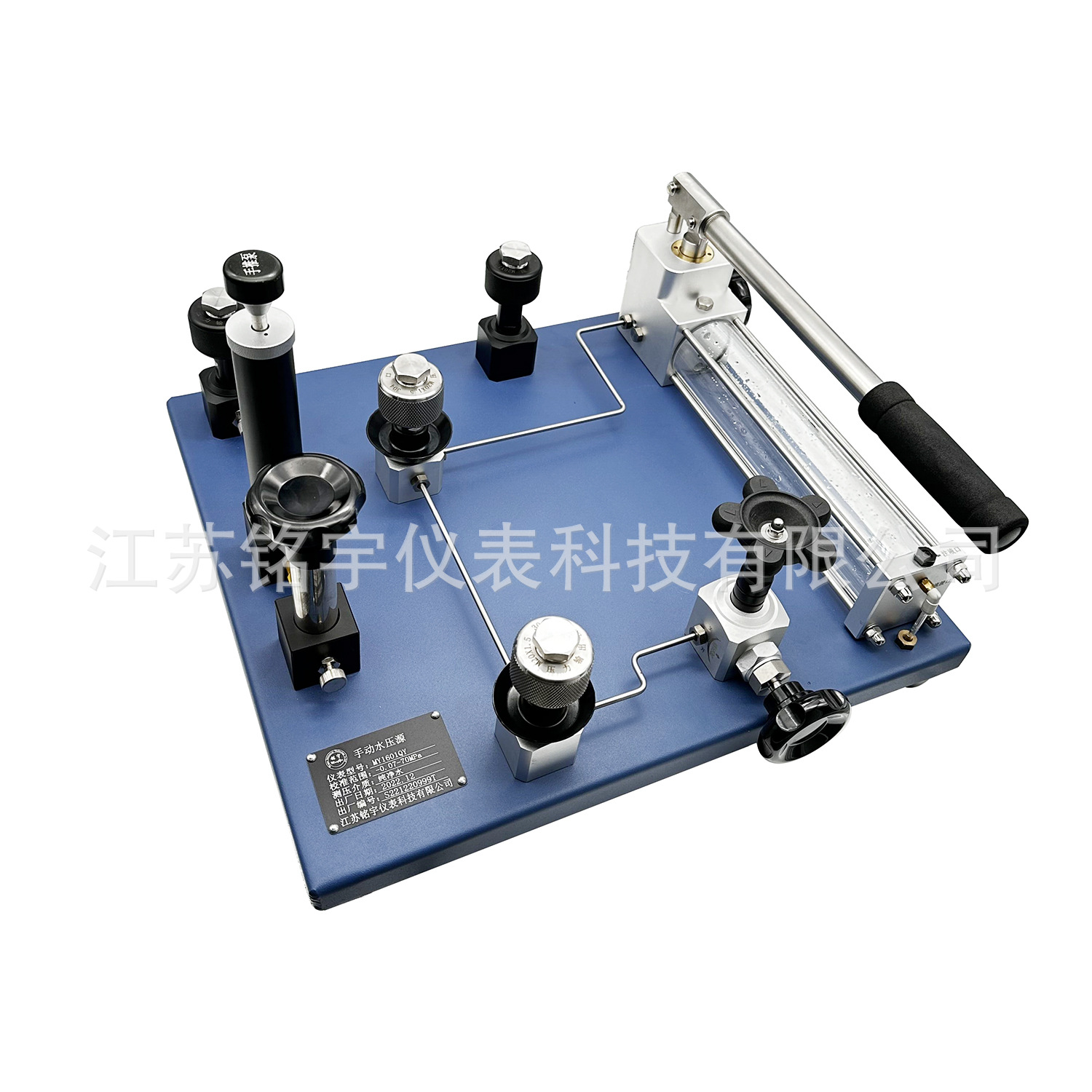

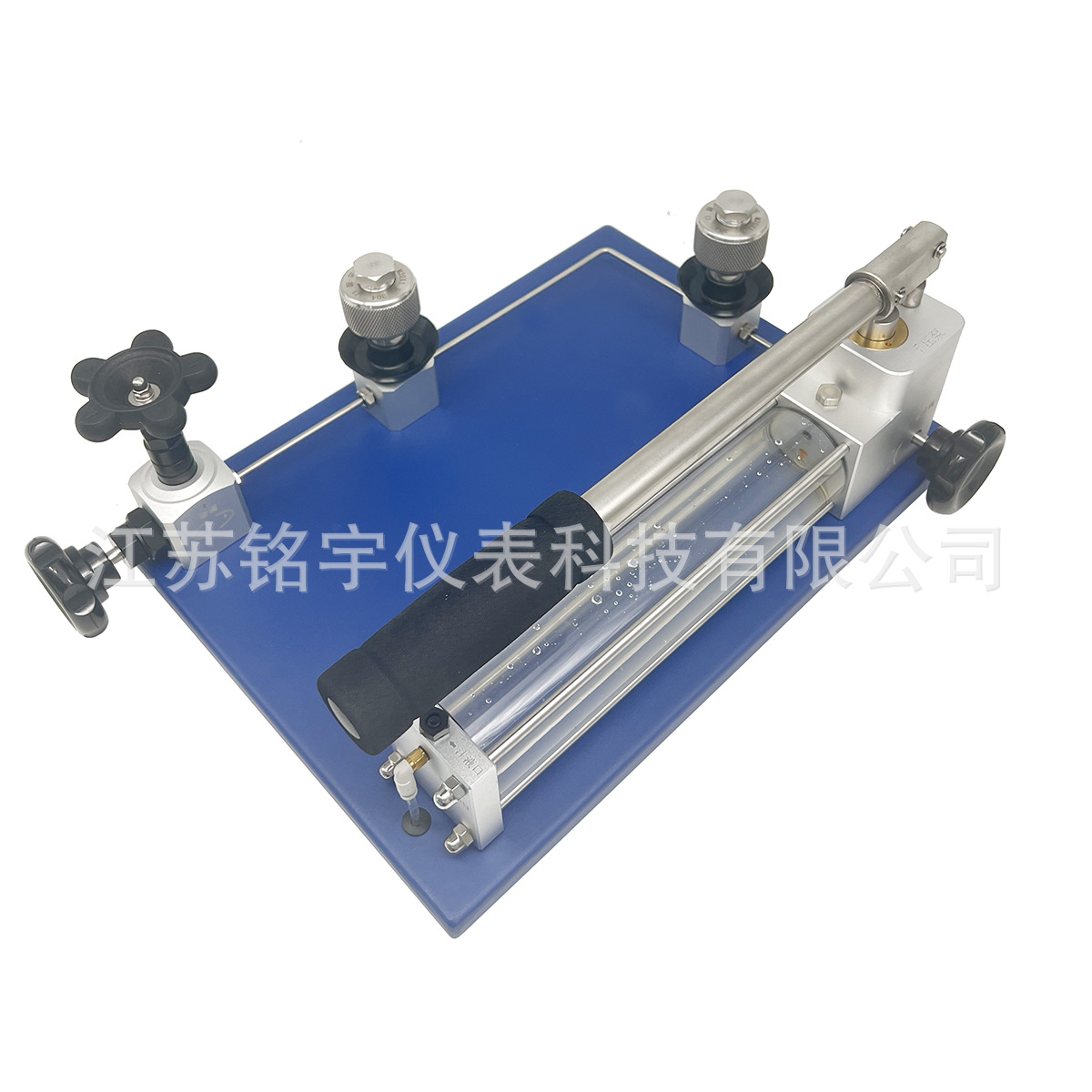

MY1601YG压力校验台是校验压力（差压）变送器、精密压力表、普通压表、压力开关等仪器仪表的辅助设备，与压力标准器配合，完成检测校准工作。该系列压力校验台产品主要特点是：结构简单，造压稳定，操作省力。气液压力表校验台选用优质液压泵和气压泵作为压力发生部件，辅以设计精巧的微调、快速接口，组成操作简单、结构合理、密封性能好的优质宽范围压力发生系统，可广泛应用于计量、科研、工矿企业及仪表制造等行业，气液一体校验台在校验一般（精密）压力表、压力（差压）变送器及压力传感器时提供压力源，也可以为测量压力的仪表制造厂校验仪表提供压力源。它结构简单、可靠性高、操作维护方便、密封性能好不易泄漏。压力调节范围大，升降压平稳。

此真空液压校验台可以同时可以测量正压和负压同时使用，使用方便、经济实惠，校验准确度高，双缸轻松快速造压、其结构简单，造压稳定，操作省力。

压力范围：-0.1～0～60MPa （4MPa,6MPa,10MPa,16MPa,20MPa,40MPa,60MPa，70MPa，100MPa任选）

使用介质：空气/纯净水/专用油
外形尺寸：400×450×270mm
重量：9.0kg

压力校验台使用方法：

1、检验正压压力仪表

将压力泵设定为正压状态，即将正负压转换接管（短快速连接管）接到带在“正压”的接口⑥上，另一端与进气接口（正压、真空转换接管）②相连接。

 将标准表与被检表用连接管（2根长快速连接管）连接到接口③、④之中，使其不泄漏，将排气阀①置于关闭状态，然后推拉手柄⑧进行打压，当压力达到预定压力值时，停止造压。这时，顺时针缓慢转动微调旋扭⑦，进行压力微调。

校验压力仪器仪表回程误差时，逆时针慢慢转动排气阀①的手柄，当接近所需压力值后，关闭排气阀①，用微调手柄⑦进行压力微调，直至校完所有压力检定点。打开截止阀①放气，标准表与被检表回零。

2、校验真空仪器仪表

将压力泵设定为真空状态，即将正负压转换接管（短快速连接管）

接到在带“负”号的接口⑤上，另一端与进气接口（正压、真空转换接管）②相连接。即为真空操作状态。这时，连接好被检与标准表，使其不泄漏，将截止阀置于关闭状态，然后推拉手柄⑧进行打压，当压力达到预定压力值时，停止造压。这时，顺时针缓慢转动微调旋扭⑦，进行压力微调。打开截止阀①放气，标准表与被检表回零。
