Настольный калибровочный стенд высокого давления, ручной источник давления высокого давления, калибровочный насос, передатчик манометра, калибровочное устройство

Описание

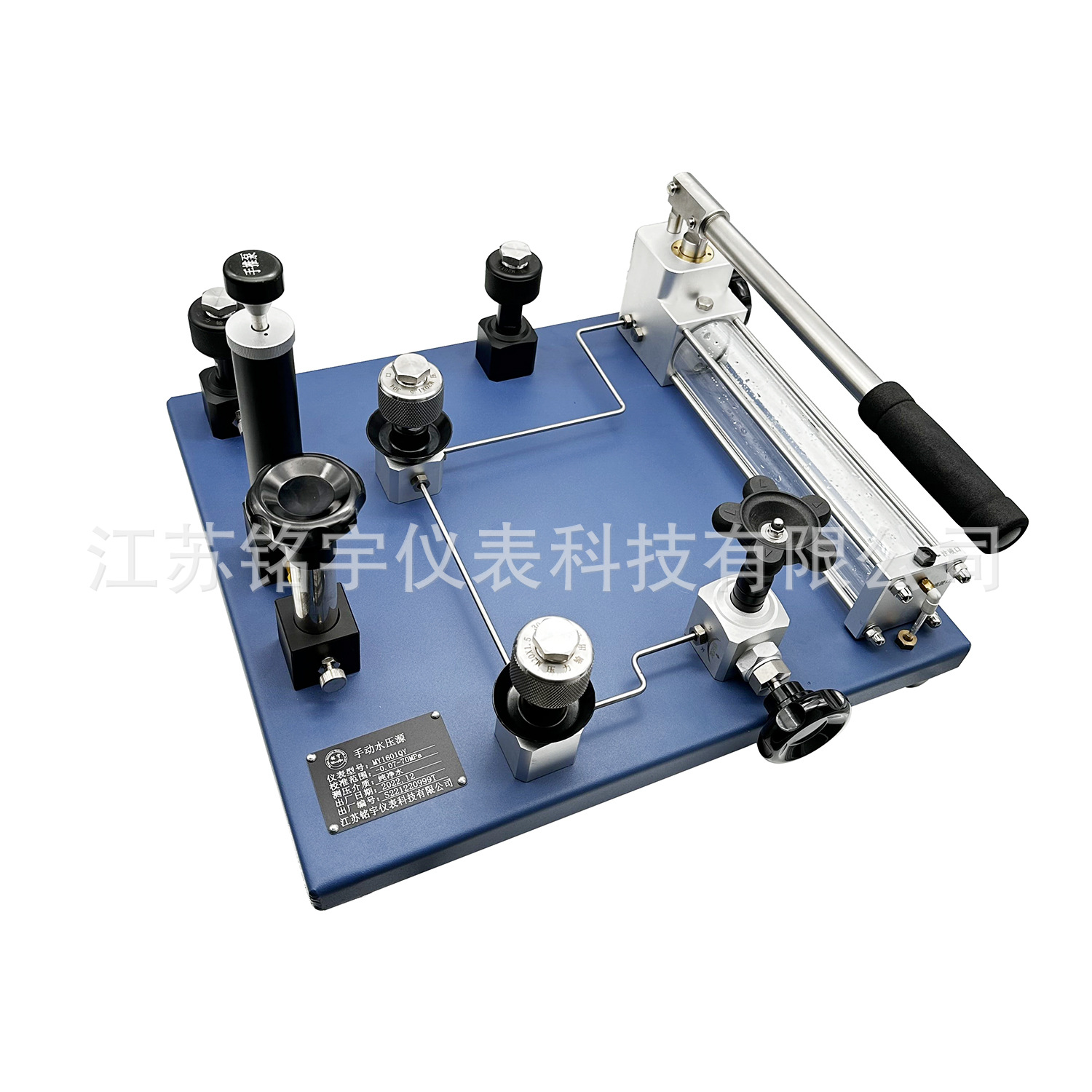

MY628YHK台式高压校验台系列又为压力源，采用高强度铝合金底座，具有重量较轻，强度高，不易变形，耐腐蚀，等特点，液体杯体采用透明设计，可以观察到液体是否污染，独特预压泵设计，方便清洗，可以快速排空，快速预压，人性化设计布局，被检表前置，可以更方便的维修和调试仪表，免维护式调压系统，解决了老款压力表校验器更换皮碗的麻烦。

压力校验台是校验压力（差压）变送器、精密压力表、普通压表、压力开关等仪器仪表的辅助设备，与压力标准器配合，完成检测校准工作。该系列压力校验台产品主要特点是：结构简单，造压稳定，操作省力。气液压力表校验台选用优质液压泵和气压泵作为压力发生部件，辅以设计精巧的微调、快速接口，组成操作简单、结构合理、密封性能好的优质宽范围压力发生系统，可广泛应用于计量、科研、工矿企业及仪表制造等行业，台式高压校验台在校验一般（精密）压力表、压力（差压）变送器及压力传感器时提供压力源，也可以为测量压力的仪表制造厂校验仪表提供压力源。它结构简单、可靠性高、操作维护方便、密封性能好不易泄漏。压力调节范围大，升降压平稳。

此台式高压校验台可以同时可以测量正压和负压同时使用，使用方便、经济实惠，校验准确度高，双缸轻松快速造压、其结构简单，造压稳定，操作省力。

台式高压校验台技术参数

产品型号：MY628YHK  MY628YHG  等 。

量程范围：  ( 0-25 ) Mpa (0-60)Mpa (0-100)Mpa (0-160)Mpa (0-200)Mpa (0-250)Mpa

(0-250)Mpa等更多压力联系客服。

使用介质：纯净水 25#变压器油 航空液压油 。

调节细度：0.1Kpa 。

接口数量：M20X1.5 3 口快速接头 。

使用环境：实验室或现场 。

外形尺寸：580X360X210

产品重量：17Kg

台式高压校验台使用操作

3.1.正程检测

拧下输出1、输出2接头上的堵头，将微调调至适当位置（中间位置）。打开过压截止阀、截止阀，水杯上稳压阀，用力操作杠杆打压至水杯没有气泡，关闭截止阀和水杯上稳压阀。轻轻操作杠杆，使导压液体（或水）至两个压力输出接口。再安装标准表和被检表，操作杠杆升压至检定点左右时，使用微调调至检定点，逐点检测至满量程。校验完毕，依次打开水杯上稳压阀、截止阀、过压截止阀。

3.2.回程检测

按规程在满量程两次读数后，用微调缓慢降压至检定点，逐点检测，直至零点。当操作微调不能降压时，可以轻轻开启疏空阀进行降压。

3.3.高压状态下，出现压力缓慢下降时，关闭稳压阀。(比如0-100MPA的校验台先将用微调将压力微调到105MPa左右，稳压1~3分钟后，再缓慢调至100MPa)

多接口压力校验台注意事项

4.1压力泵应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。

4.2被检仪器应作适当清洗，避免污渍进入检测回路。

4.3输出1、输出2接嘴为专用快速接头，端面密封，安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。

4.4输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

4.5当杠杆造压较重时，请使用微调升压，则较为轻松。

压力校验器各部件名称及功能
