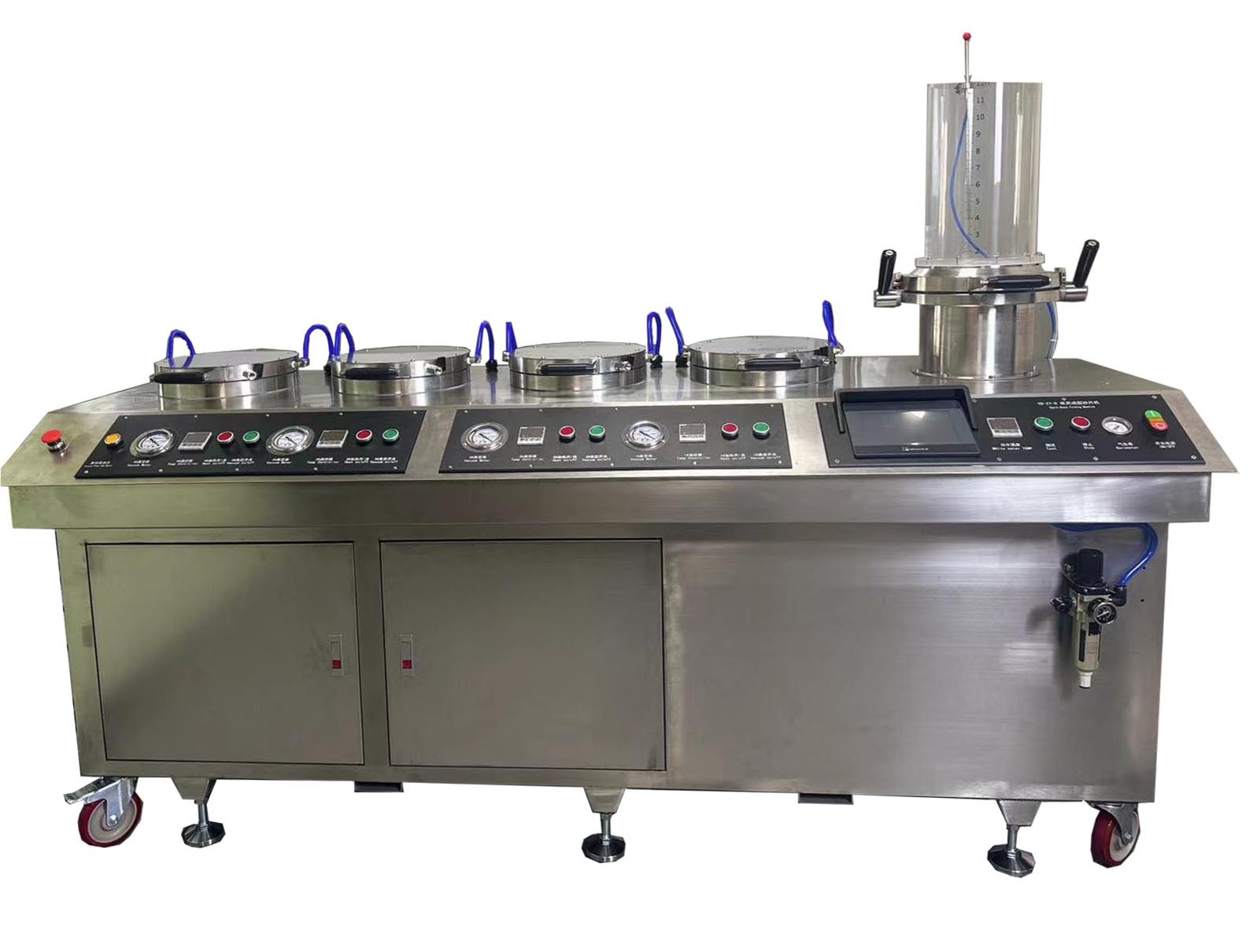

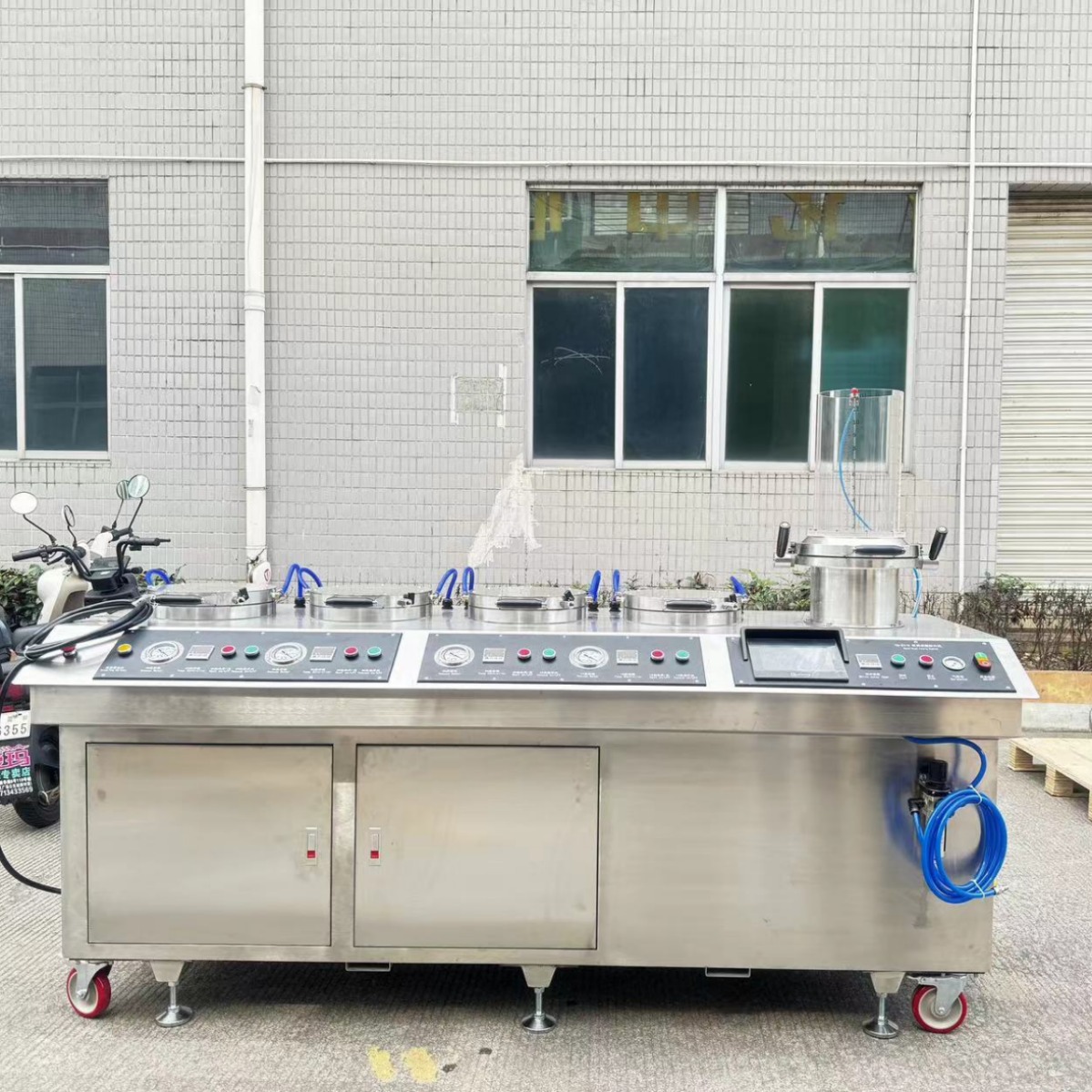

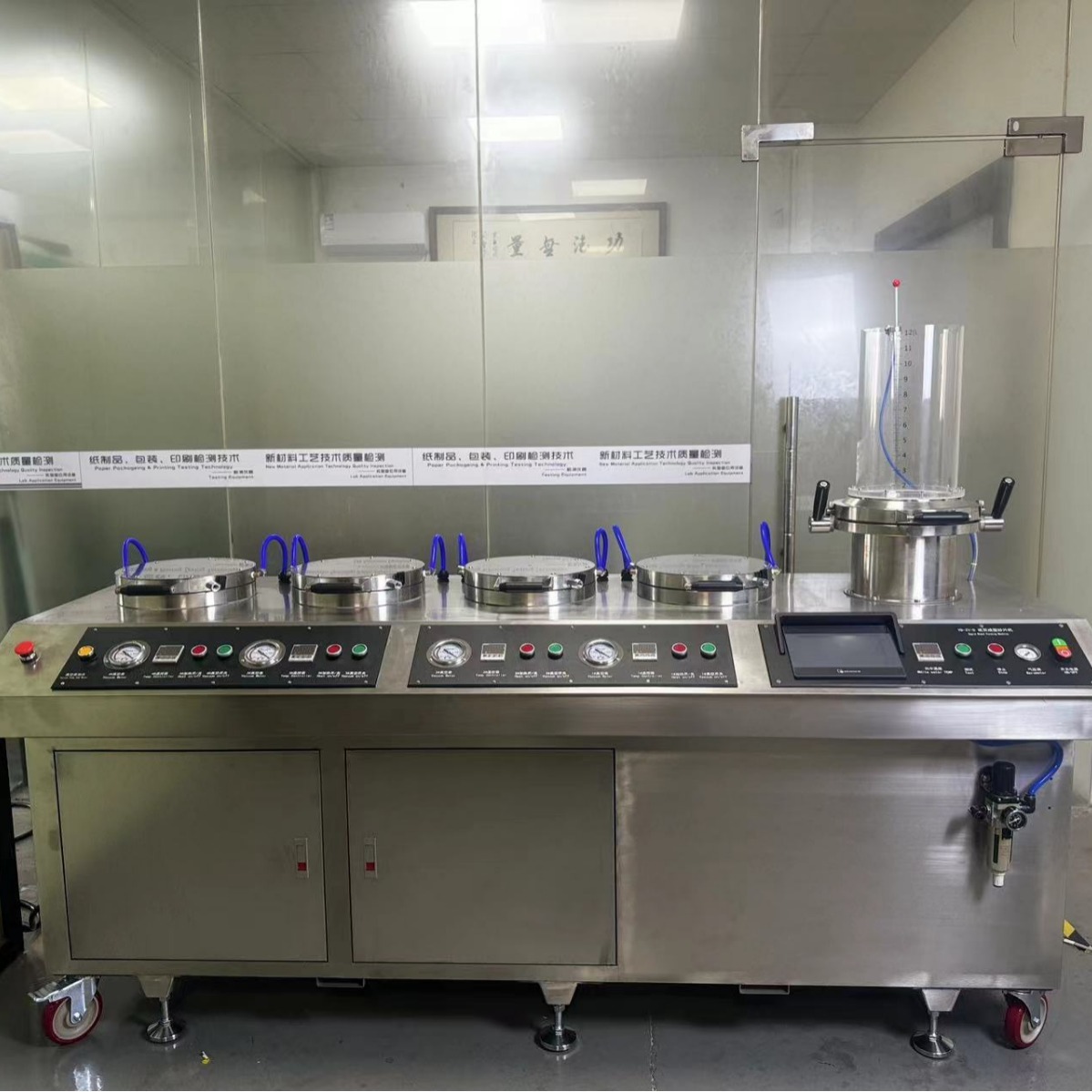

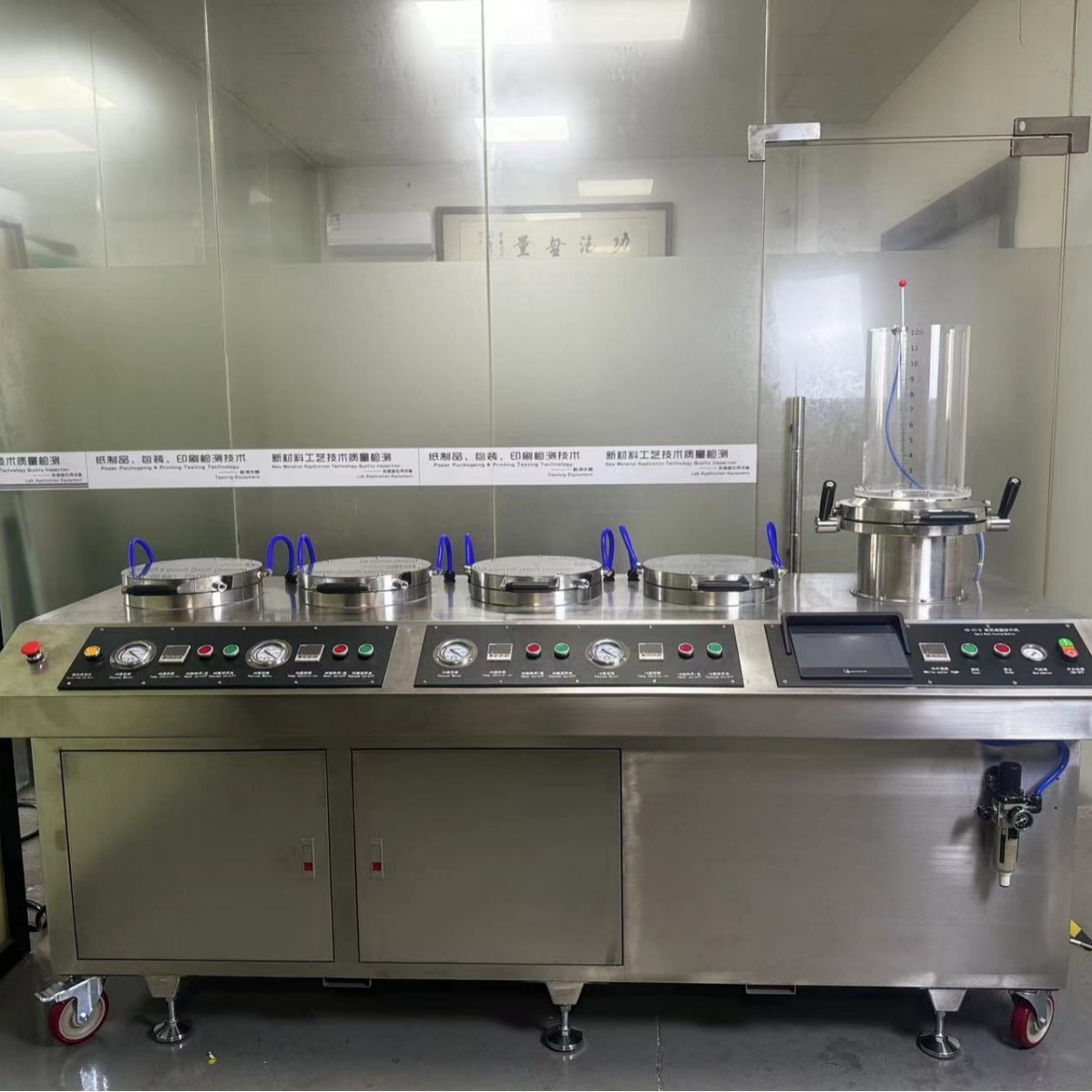

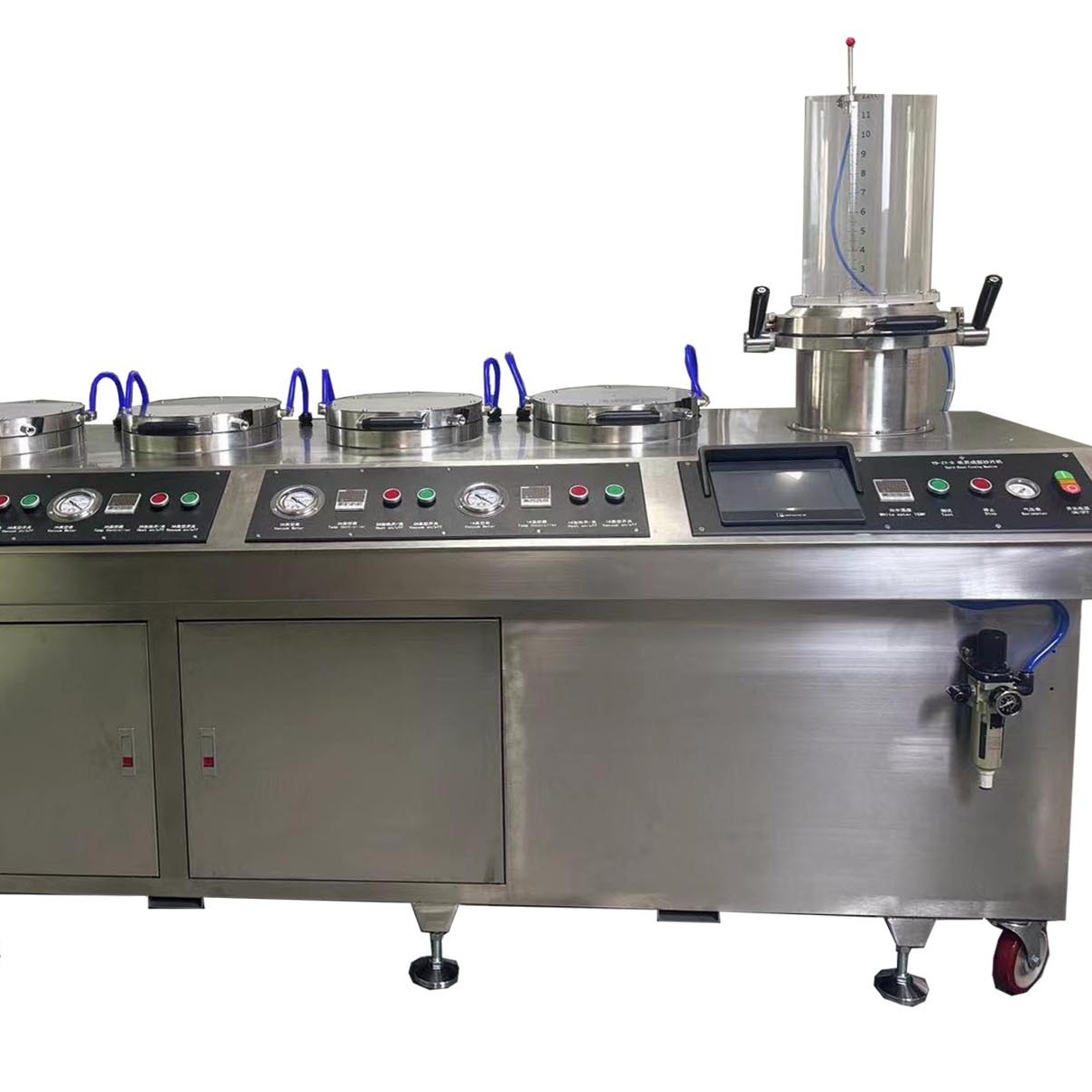

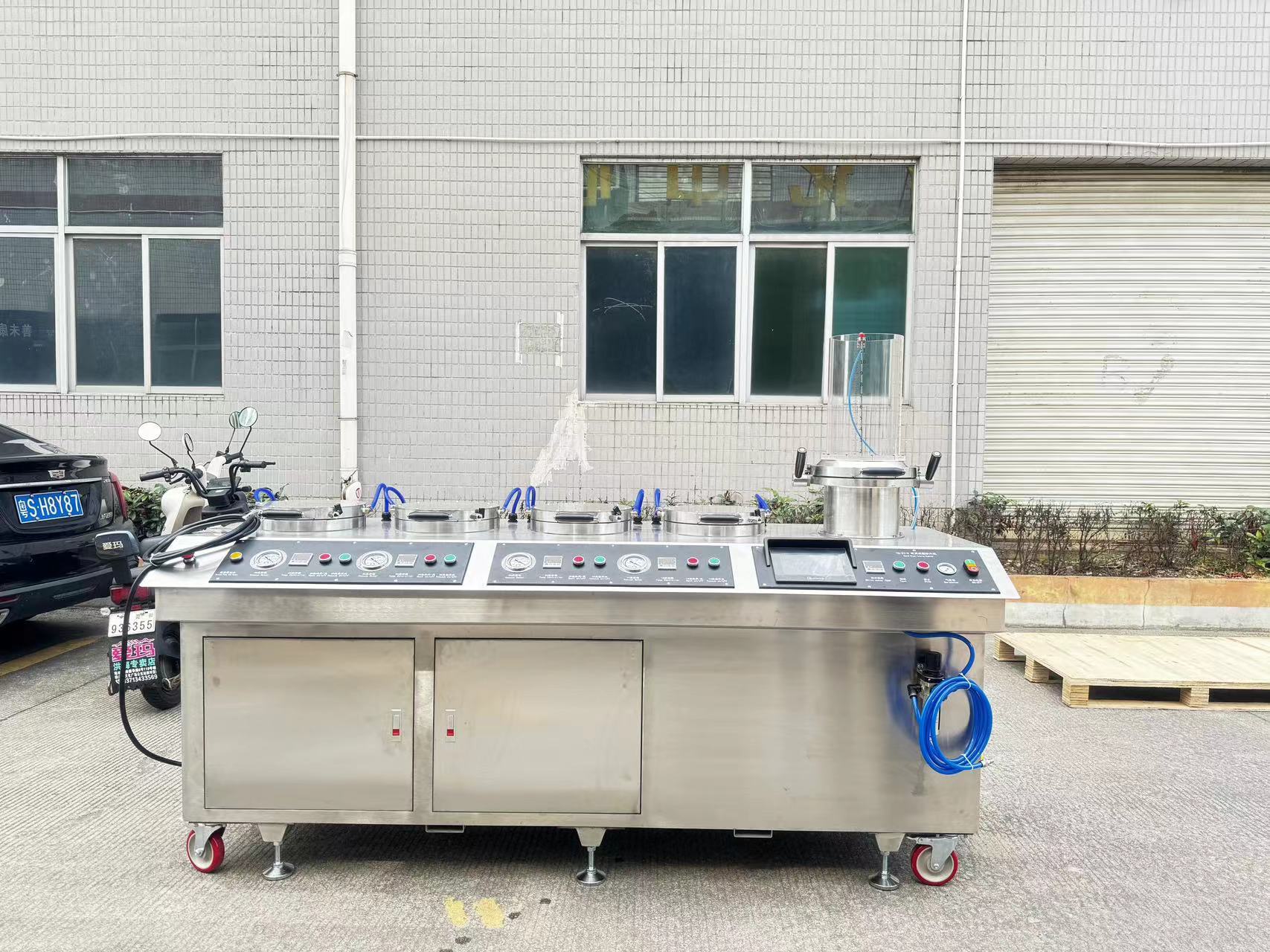

Нестандартная производственная четырехпозиционная раздвижная машина, многостанционная машина для формования страниц бумаги, машина для раздвижения страниц бумаги предварительного заказа

Описание

非标纸页成型器

整机主要系统及参数

（1） 产品技术参数

(A)成型部分

1.应用范围： 0~1000CSF

2.浆池容量：50L

3.纤维解离浆料池容量：20L（可根据客户要求定制）

4.试样形状：圆形，≤φ200mm ，其它尺寸需定制。

5.成型部材质：316#不锈钢

6.成型克重范围：最低成型克重5g,最高厚度可以实现20mm左右的片状材料，具体克重

和厚度要根据纤维的种类而定。

7.匀度指数：均匀度40~110，具体情况要视不同纤维种类与打浆度而定。

8.网目选择：80/100/120/200/300/400/500标配其中一种网目，根据不同的纤维特性配备

9.高压脱水控制系统：配备高压反吸高真空系统

10.成型网尺寸：φ200mm

11.真空吸盘： φ230mm

12.网部夹具材质：304#不锈钢

13.泄水网部材质：纯青铜

14.泄水保护：带泄水反吸保护

15.三层滤层：314-397-363cm2

16.泄水槽：20Cir

17.泄水孔径: Φ3mm

18.三级滤水：20-160-710mm

(B)真空部分

1.真空方式：全封闭rep半封闭水封式真空泵组件，强力提高真空强度

2.真空通道：5-3高强真空通道，实现多通道高流量真空脱水

3.真空循环保护：带真空堵塞保护装置

4.真空管：真空管采用耐高温、耐高压、高物理强度的特氟隆管材

5.干燥真空度: 最大真空-0.08Mpa,极限真空度-0.1Mpa

6.抽滤真空度: 最大真空-0.08Mpa,极限真空度-0.1Mpa

(C)密封装置

1.密封圈: 纯硅胶密封圈，W9mm,H4mm

2.加力装置:手柄杠杆120mm,手柄直径Φ3mm，转轴尺寸Φ40mm*40mm,

3.环扣位使用圆V型偏心圆加力装置，整个加力装置使用304不锈钢材料。

(D)水循环部分

1.自来水循环：一键式自来水循环系统

2.白水循环：配备白水循环系统

3.手动加水：配备手动加水窗口10*16mm

4.泄水系统：一键式排水系统，配备智能角阀泄水功能

5.白水池结构：一体式白水循环，与真空池连体，水体连通,全304不锈钢。

6.加热功率：1.5kw×4组 , 真空泵电机功率：0.25kw ×4组 ，总功率约8kw

7.外形尺寸：2500mm×1000mm×1450mm

8.重量：约500kg

9.电压：380V 50HZ
