(VDI/VDE 2630) Тип измерения CT Рубиновый лесной шарик Измерение размера компьютерного слоя сканирования

Описание

红宝石球陶瓷板(VDE2630)尺寸测量中的计算机断层扫描

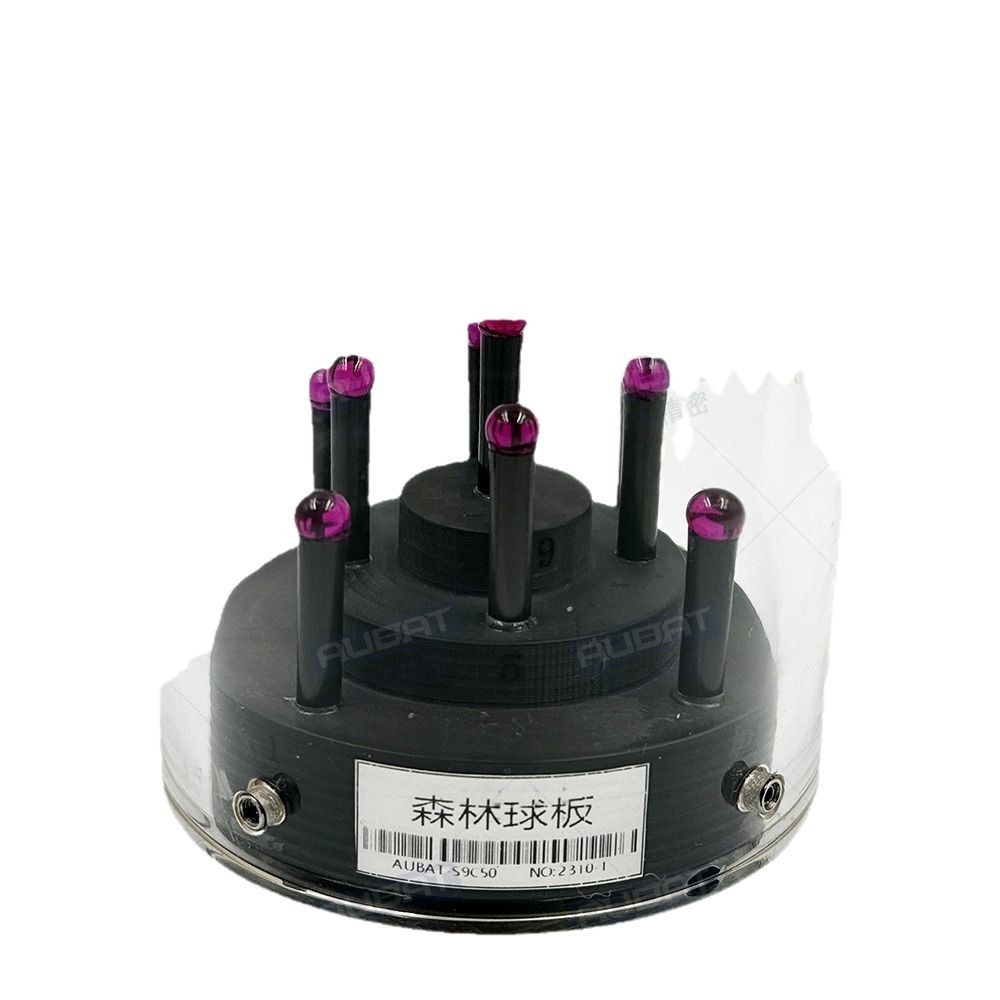

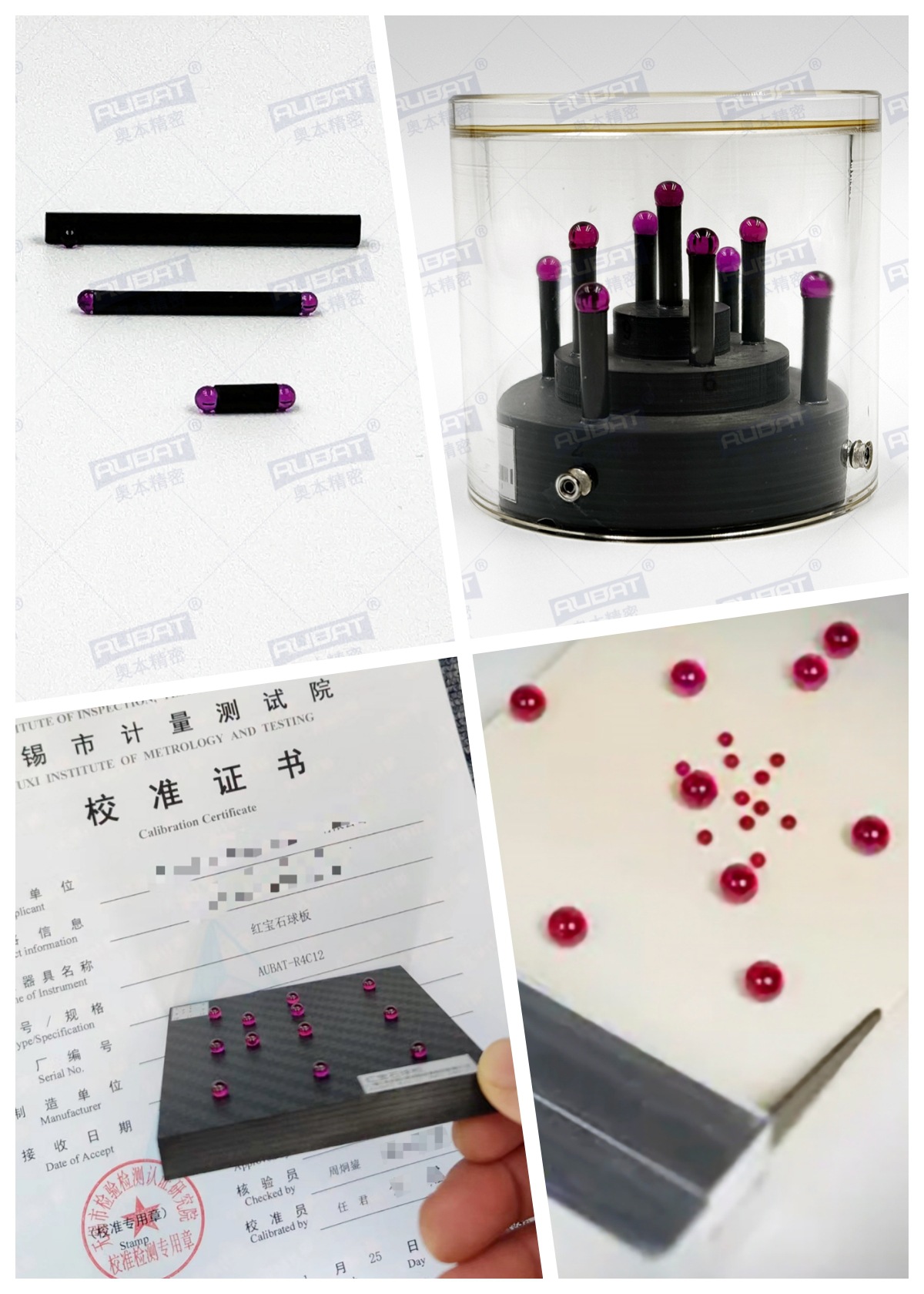

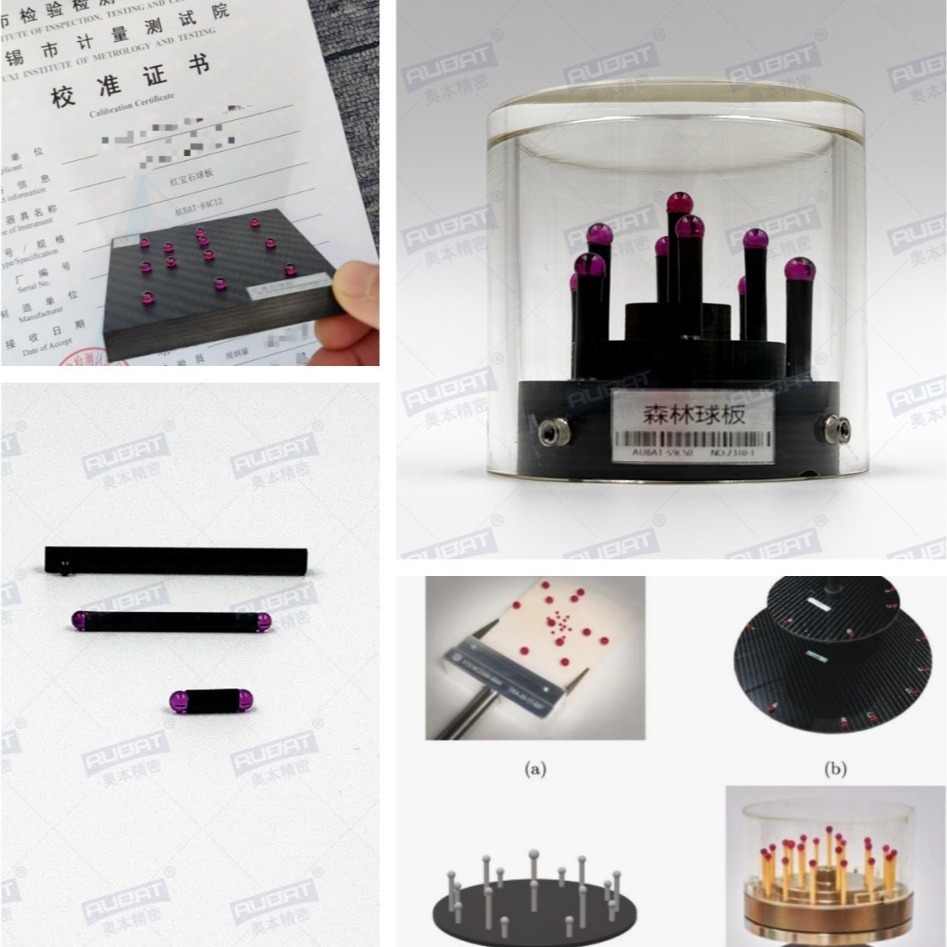

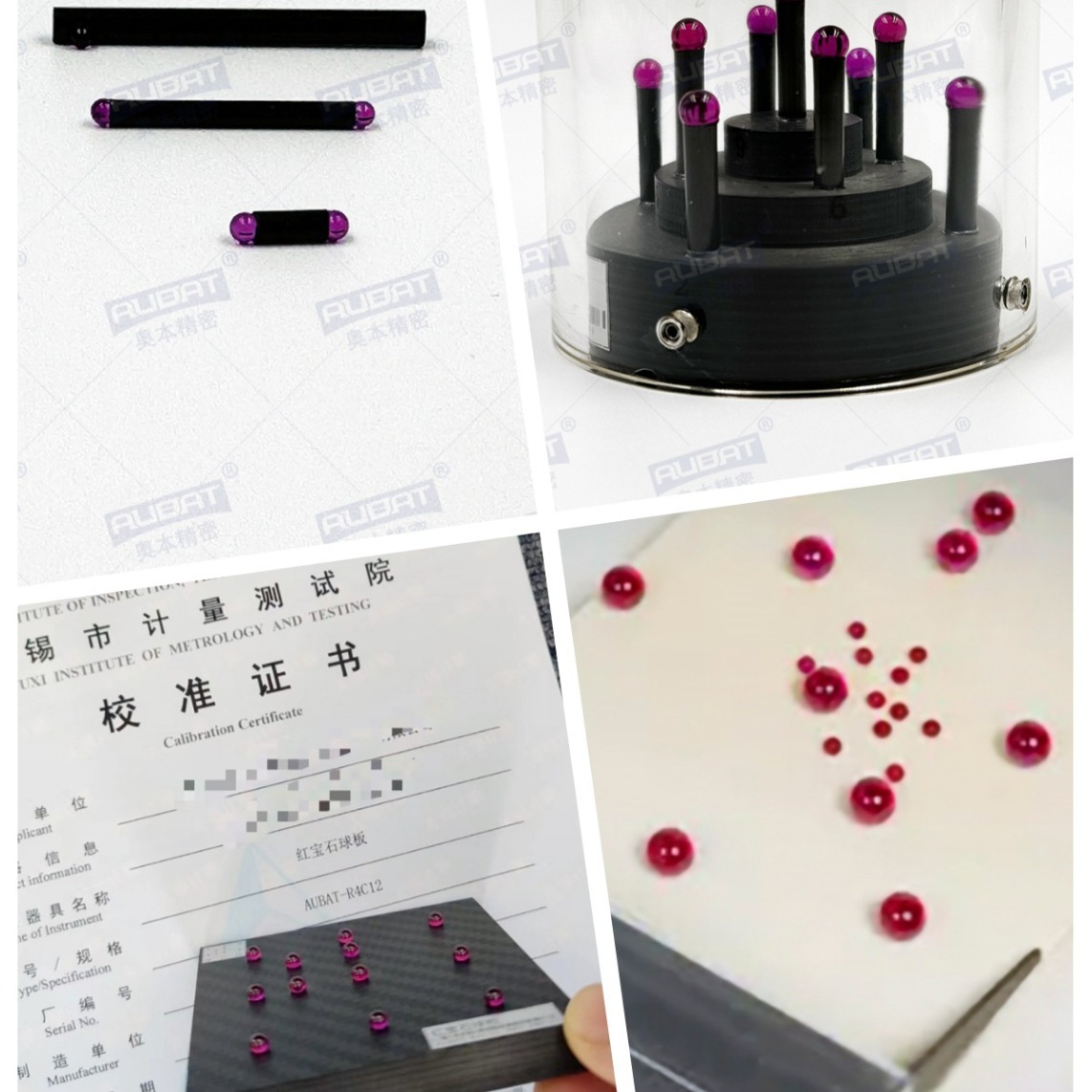

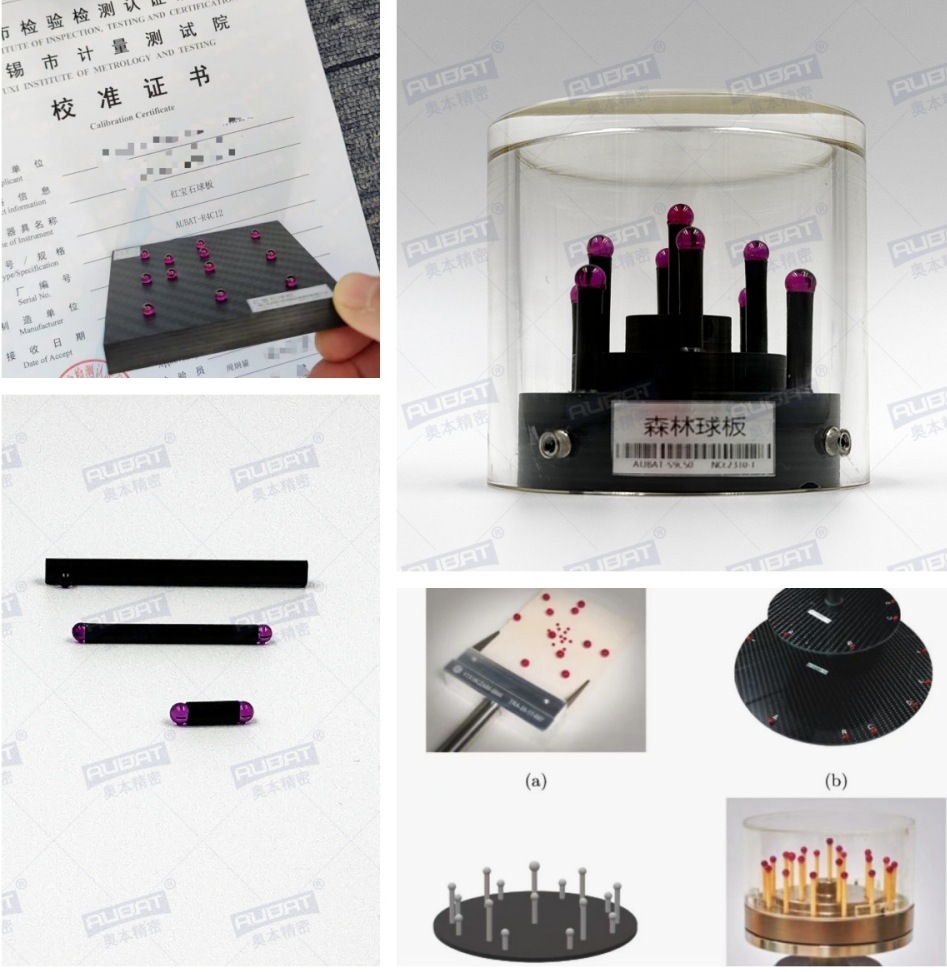

名称：红宝石森林球球板

货号：AUBAT-VDE30

参数：

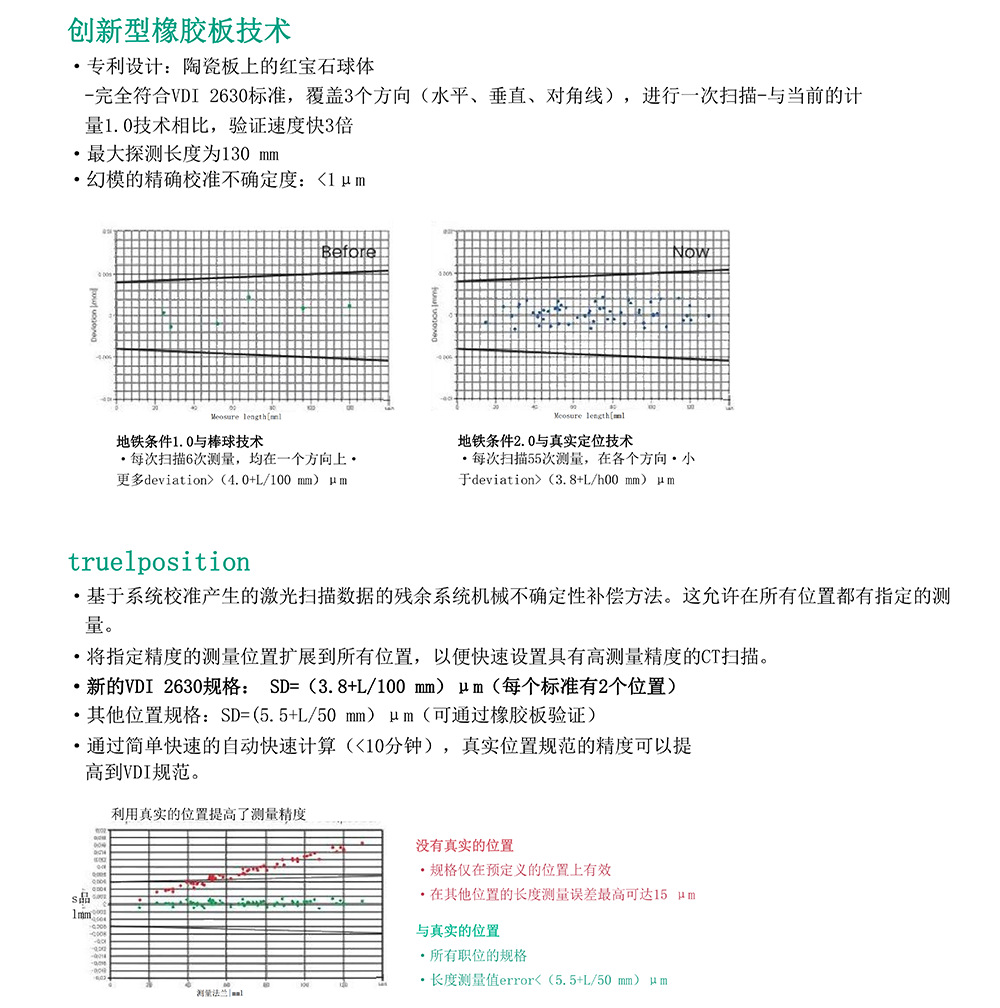

VDI 2630规格 SD=(3.8+L/100 mm)μm 可定制

其他位置规格 SD=(5.5+L/50 mm)μm 可定制

品牌：AUBAT

厂家：奥本精密工业有限公司

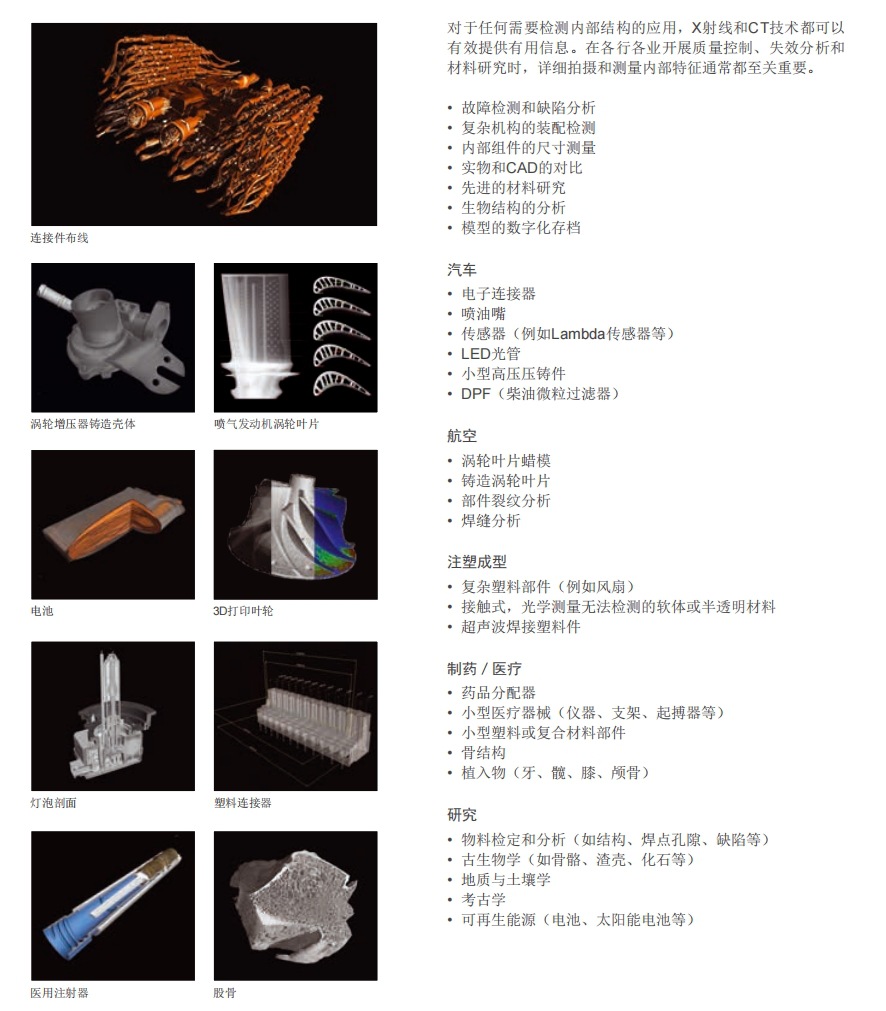

CT的无损检测功能可对部件的内部或外部尺寸快速、平稳地进行质化和量化。工业X射线和CT系统具备在不破坏部件的情况下，高精度测量内外部尺寸的能力。还可以提供材料密度和结构信息，使X射线技术迅速成为生产必备工具。在各行各业开展质量控制、失效分析和材料研究时，详细拍摄和测量内部特征至关重要。

• 故障检测和缺陷分析

• 复杂机构的装配检测

• 内部组件的尺寸测量

• 实物和CAD的对比

• 先进的材料研究

• 生物结构的分析

• 模型的数字化存档

应用场景：

汽车

·电子连接器

·喷油嘴

·传感器(例如Lambda传感器等)

·LED光管

·小型高压压铸件

·DPF(柴油微粒过滤器)

·航空

·涡轮叶片蜡模

·铸造涡轮叶片

·部件裂纹分析

·焊缝分析

注塑成型

·复杂塑料部件(例如风扇)

·接触式，光学测量无法检测的软体或半透明材料

·超声波焊接塑料件

制药/医疗

·药品分配器

·小型医疗器械(仪器、支架、起搏器等)

·小型塑料或复合材料部件

·骨结构

·植入物(牙、髋、膝、颅骨)

研究

·物料检定和分析(如结构、焊点孔隙、缺陷等)

·古生物学(如骨骼、渣壳、化石等).

·地质与土壤学

·考古学

·可再生能源(电池、太阳能电池等)

零部件

·电子

·工程机械

·模具

·新能源

·医疗器械

·检具

·在机测量

·重工与船舶

工作原理：

计量型工业CT断层无损扫描对光学零件与模块带来的改变

使用红宝石森林球球板作为计量标准器，透过工业CT计算机断层扫描，可穿透物体表面直达中心，看见内部缺陷，由外到内都一目了然。工业CT无损扫描检测可以应用在光学零件及模块上，快速发现问题并实时修正。

工业CT断层扫描的工作原理：藉由发射器射出X-Ray射线，照射位于中间旋转台上的工件，旋转台可以进行前后、上下的移动及旋转，以藉此获取工件在不同角度位置的 2D 影像，再将获取的影像进行 3D 重建，运算成3D数字数据，就能依照需求对其做撷取及使用。

尺寸及基准定位

要做尺寸测量最基本的原则就是定位，因为尺寸测量是相对量测，相对于基准满足定位条件后， 才会能展开尺寸测量。而CT尺寸测量可在软件中可以透过常见的定位手法，将扫描档案进行定位，例如：面-线-点定位、3-2-1 定位或是基本的移动与旋转定位。红宝石森林球球板标准器定位后即可针对特征进行尺寸的量测。

3D 可视化

CT无损测量后的结果为一透视3D立体资料(Volume data)，在软件中即可知道对象的内部结构或是尺寸，其在3D空间的位置及大小，并且透过切层，可以从对象的不同方向切面进行剖析，更快速的知道问题所在进而修正。

缺陷分析应用

CT可透视的特性，可以不必破坏对象即检测对象内部的尺寸及缺陷。像是在铸件中常使用量测孔隙的总体积、孔隙率、气孔表面的距离…等。在光学的应用上，可用来检测模块中，镜片的厚度、排列、间隙以及误差…等，能有效的在开发过程进行实时修正。

批量检测

工业CT 不仅能透视对象，在满足扫描材料限制、物体大小、分辨率的状况下，可同时测量多件，并且自动将每件扫描结果分离，更能自动产出检测报告及CSV总表。大幅提升检测效率，也减少扫描的繁琐过程。

3D 切层影片

2D检测报告、全尺寸报告、色彩图分析…等，在CT断层扫描领域中，有一种报告呈现方式为切层影片。切层影片是透过3D立体资料，将其剖切无数个2D画面，可以透过影片的呈现，清楚的知道物体内部的特征，以此作为传递档案，方便跨计算机、跨部门、跨地区的交流沟通
