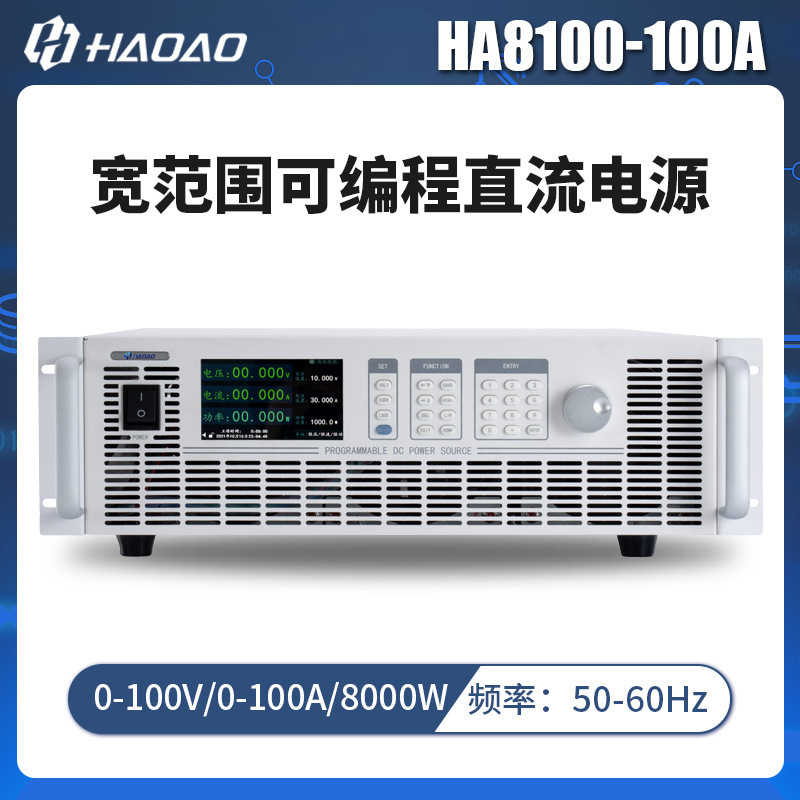

HA8100-100A-Широкий диапазон программируемых источников постоянного тока серии HA8000A

Описание

HA8000A系列

                                                                                     宽范围可编程直流电源

产品特点:

•  标准3U机箱，高功率密度
•  4.3寸高亮度TFT显示屏，视角范围大，显示分辨率高
•  高精度，分辨率可达1mV/0.1mA
•  恒功率，具有更高的输出电压、电流范围
•  CV&CC优先权，可调上升/下降时间，满足各种应用场合
•  多种APP功能，如函数发生器功能，可以提供各种动态波形；多达50步LIST功能
•  支持SCOPE显示，直观显示电压、电流和功率波形曲线
•  128组应用数据保存、调用，便于多种测试切换
•  支持串并联，方便扩展功率
•  可调过压/过流/过功率保护功能、以及欠压、欠流或短路保护功能
•  标配CAN,RS485通讯接口，选配干接点/模拟量接口
•  支持远端电压补偿
•  风扇智能温控，有效减小噪音

应用领域：

• 航空航天测试
• 光伏、储能系统
• 新能源汽车
• 数据中心
• 工业电机
• 功率半导体组件
• 自动化测试系统（ATE）
• 锂电池、燃料电池
• 电子设备老化
• 精密电镀、溅镀、表面处理

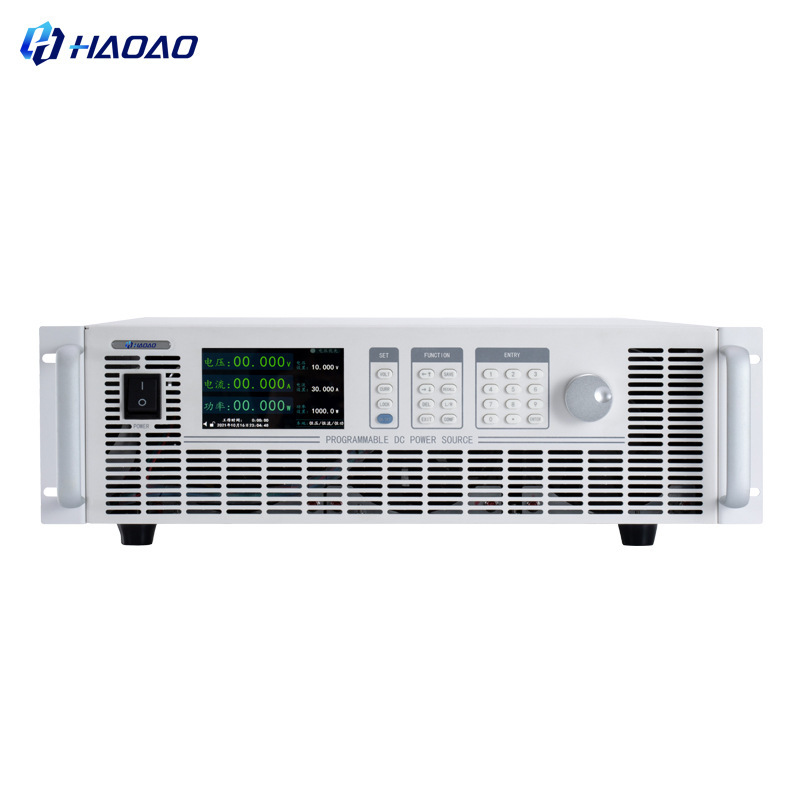

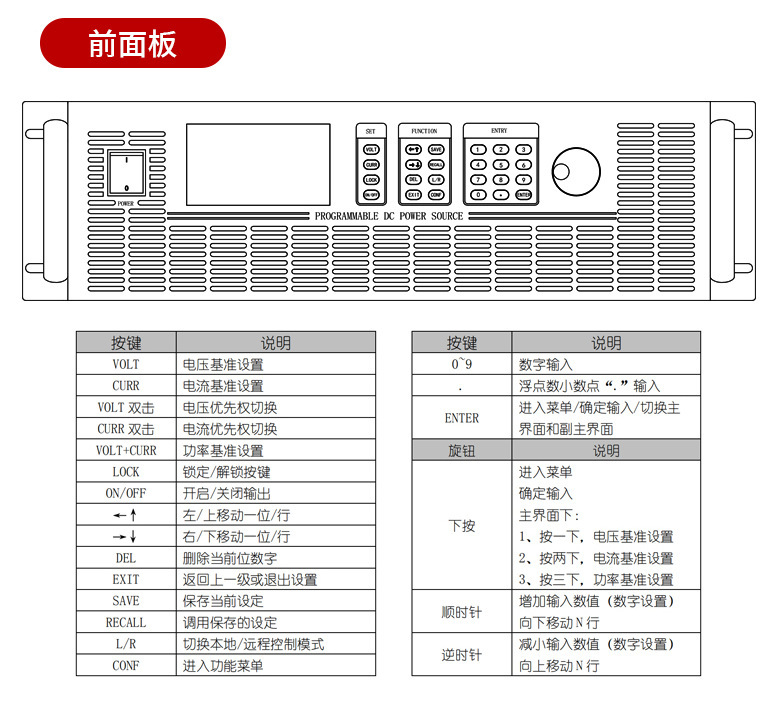

前面板：

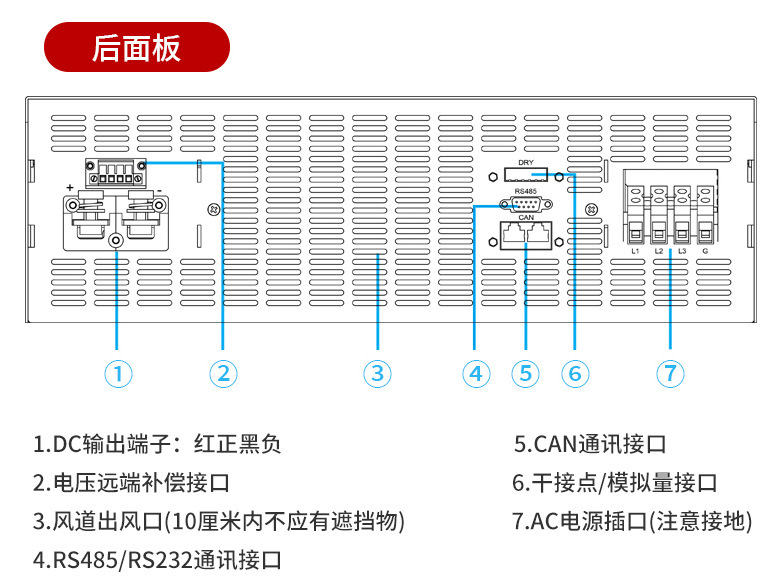

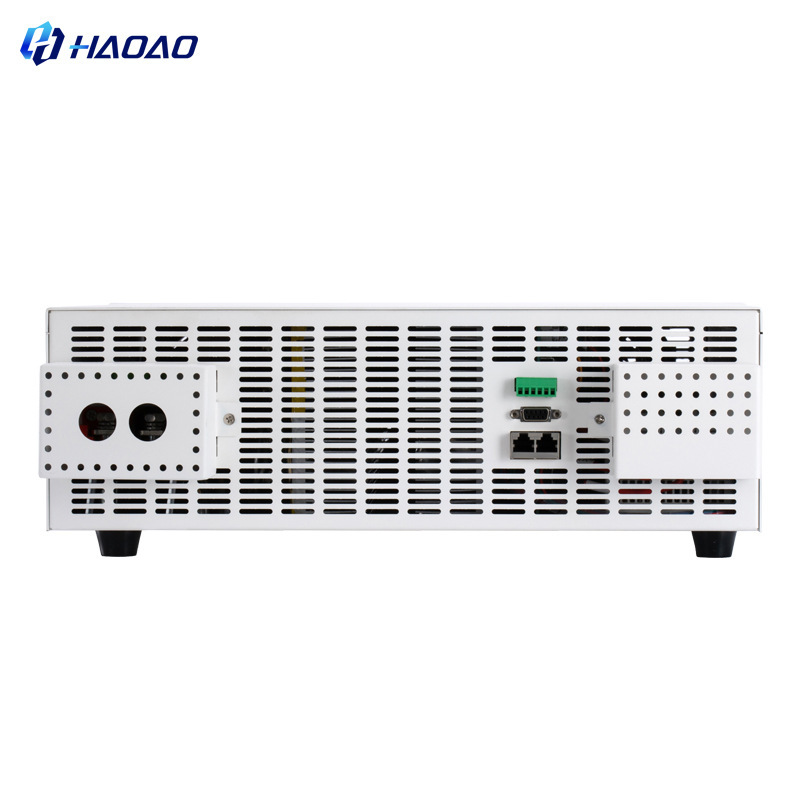

后面板：

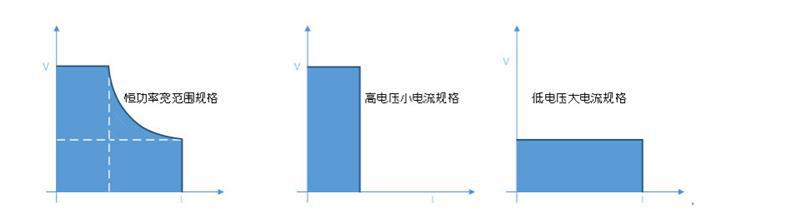

宽范围的自动量程：

在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，大大地提高了电源的利用率。

APP：

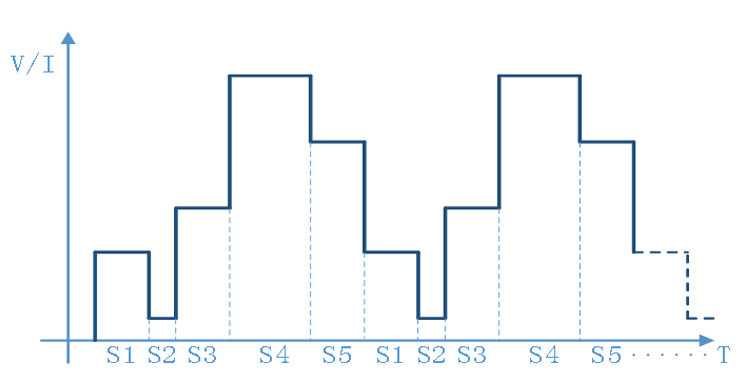

1、步进模式（序列编程）

 设备最大支持50个序列。用户可根据实际需要编辑每一步功能，使设备以序列的方式在恒电压、恒电流模式下输出，满足特定的测试需求；

2、充电模式

  适用如锂电池、电容器等不同电能存储介质充放电老化测试。设置最大支持10步充电序列，每一步可独立设置电压/电流参考值和判断条件来决定是否进入下一步，可以模拟精细的充电曲线；

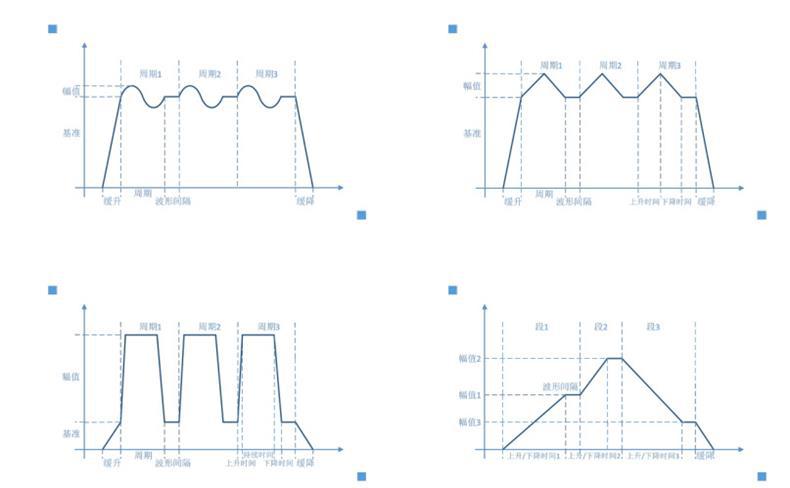

3、函数发生器模式

 可产生多种规则波形，如正弦、三角形、锯齿、矩形、脉冲、梯形和折线波、以及混合以上波形的组合波形，并将编辑好的波形叠加到输出电压或电流之上。预设函数会为用户提供所有必须的参数，如基准、周期数、波形幅值、时间等一套完整的配置参数；

注：波形的下降波形部分需要负载放电保证

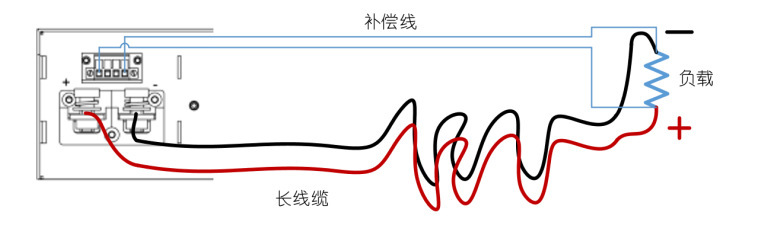

远程补偿：

 该功能用于补偿负载线上的压降，以提高测试精度。当使用远端补偿功能时，请将两个短接端子去掉，并将PIN1，PIN4分别连接到负载正极和负极（PIN2和PIN3悬空）。最大补偿电压达额定电压的5%，补偿后输出功率需低于额定功率的1.05倍。

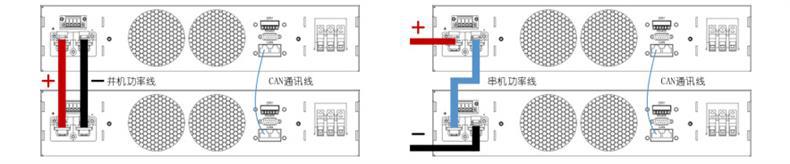

串并机：

该系列电源支持主从串/并联模式可达16台，扩展功率高达128KW。并联模式下的均流功能实现系统内电源输出功率的均衡，从而保证扩展功率的同时又不影响电源的性能指标。CAN并机模式实现系统和单机一样的动态响应，实现主从机高速无延迟的同步响应。

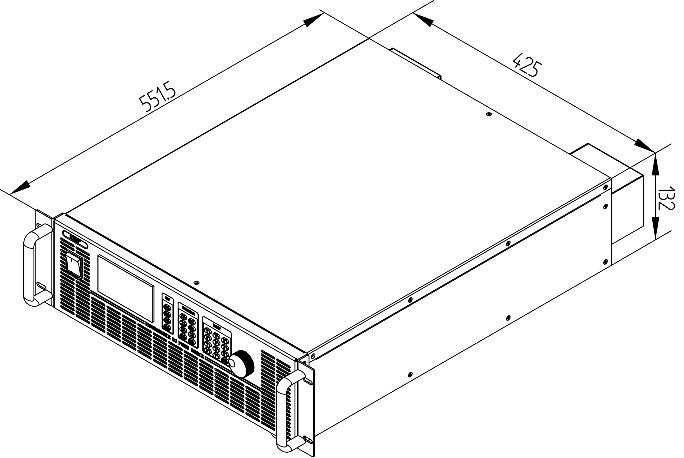

机箱结构：

产品参数：

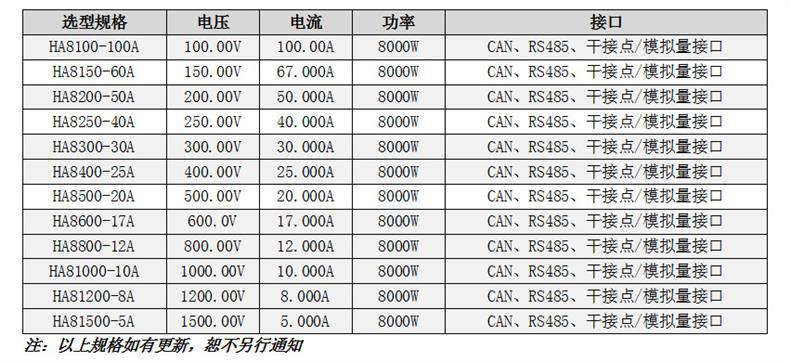

产品选型：

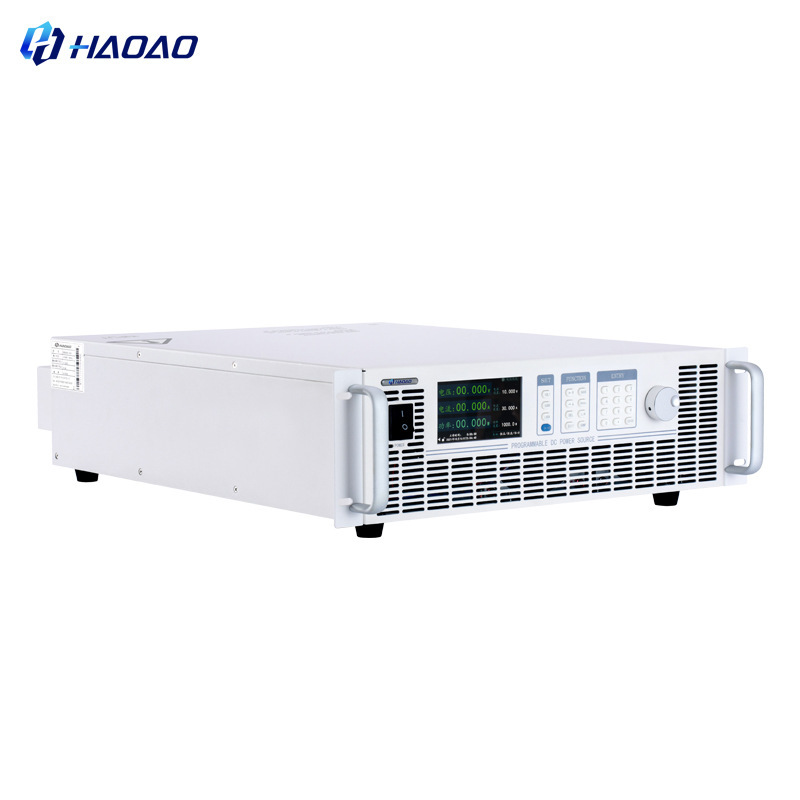

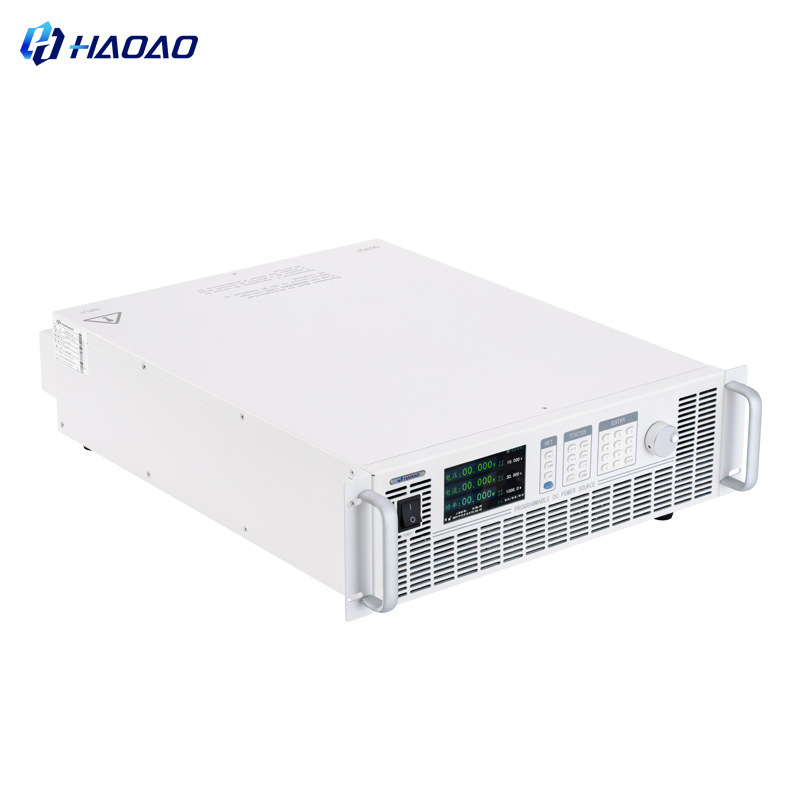

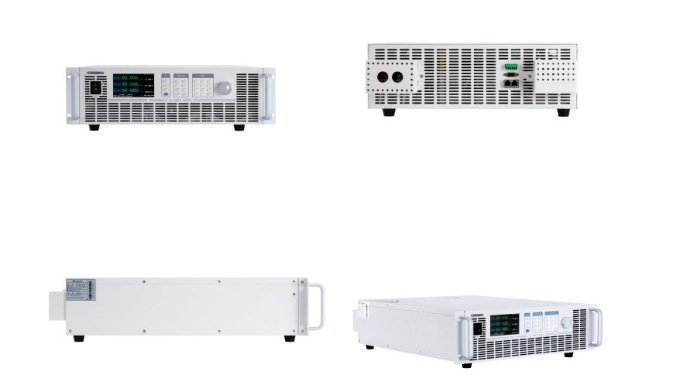

产品实物图：

配件(标配)

合格证×

产品测试报告×1

1.5M输入电源线×1

6PIN端子台×1

用户操作手册×1（电子档）
