Описание

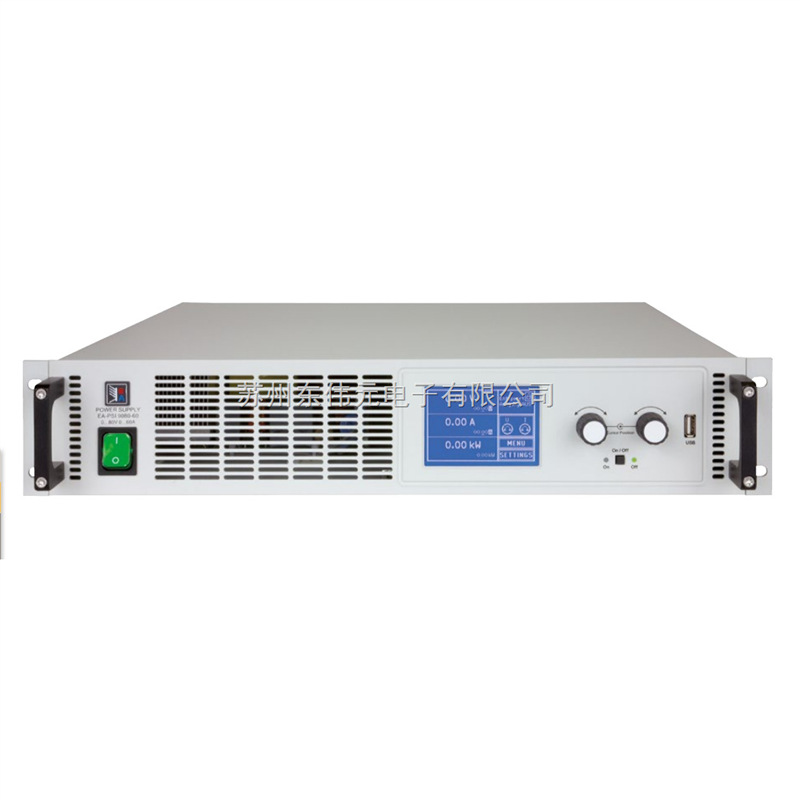

EA-PSI 9750-06  2U德国EA可编程实验室直流电源

 EA-PSI 9000 2U系列是一款由微处理器控制的实验室电源。它立足于让用户易懂、且可交互式操作的概念，配备一套完整的标准功能。输出参数，监控功能与其它设定，以及可更换式数字接口模块配合极其巧妙且操作轻松。

特点：

•宽范围输入电压90...264V，带主动式PFC

•效率高达 93%

•输出功率：0...1000W至0...3000W

•输出电压：0...80V至 0...750V

•输出电流：0...4A至 0...120A

•灵活的功率调整输出级

•各种保护功能(OVP, OCP, OPP, OTP)

•直观的触摸屏可显示数值、状态与通知

•远程感测端

•隔离模拟接口

通过 0...10V或0...5V电压可对U / I / P编程

通过 0...10V或0...5V电压可监控U / I

•具有真实函数发生器

•光伏方阵模拟功能

•内阻模拟与调整

•用户配置文档存储库

•温控风扇制冷

•符合SELV标准(EN 60950)的产品型号

•配有USB端口

•可选数字接口模块

•支持SCPI指令语言

1000W40V40A 可编程实验室直流电源 EA - PSI 9040-40 2U

所有输出参数的监控功能可帮助用户减少测试设备，几乎可不用安装外部监控硬件与软件。由两旋钮，一个按钮，两个LED以及蓝光显示触摸屏组成的控制面板，让用户动用一下手指，轻触几下就能轻易操作本设备。

若应用到半自动与远程控制测试和自动化系统内，本产品后面还配有一套接口（模拟与数字的都有）。

AC输入

本系列采用主动式功率因数校正，1.5kW以下的产品适用于90VAC至264VAC的性输入电压。功率为1.5kW的型号在输入电压低于150VAC时总输出功率将降至1kW，而3kW的型号在输入电压低于205VAC时总输出功率将降至2.5kW。

功率

本系列所有型号的输出功率都可灵活调整。可在低电流时输出高电压，或在低电压时输出大电流，但总是受限于额定输出功率范围内。本系列的功率值可调，因此仅用一台产品却能应用于广范围的应用中。

直流输出

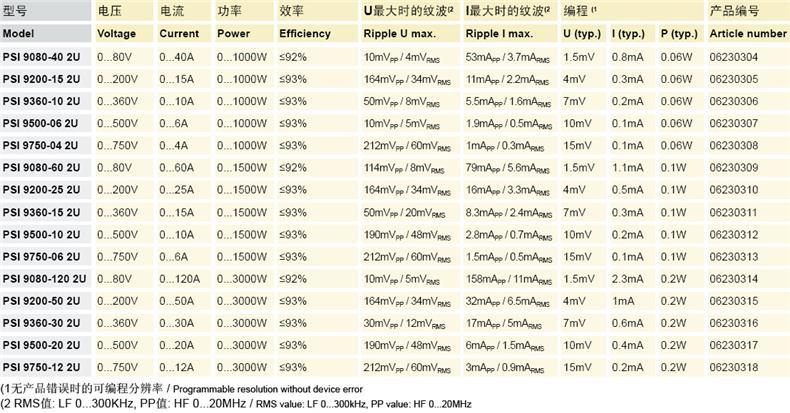

本系列有多款不同型号，可选择0...80V和0...750V输出电压，0...4A和0...120A输出电流，0...1000W和0...3000W输出功率的型号。

因此不管是手动还是远程控制（模拟或数字），都可在0%与之间连续调节电流、电压与功率。

输出端位于产品后面板上。

保护功能

为保护连接设备，可给产品设定一过压保护值(OVP)，以及过流(OCP)与过功率(OPP)保护值。

一旦因任何缘故超过了这三个值中的一个，直流输出会被立即切断，在显示器和接口端会发出一状态信号。

本产品还有过温保护，如果产品过热，它会关断直流输出。

远程感测端

远程感测输入端可直接连到负载设备，以补偿连线上一定程度的压降。如果感测输入端已接到负载上，本电源会自动检测并调整输出电压，以确保负载获得准确所需的电压值。

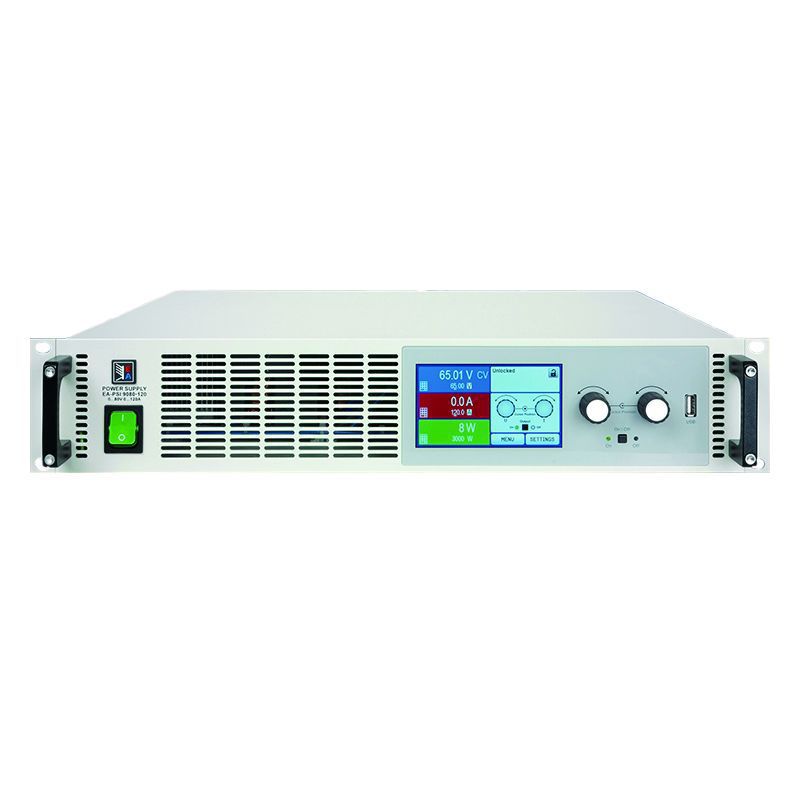

显示器和控制键

图形显示器清晰显示输出电压/电流/功率的设定与实际值。LCD显示器为触摸式，用手指即可轻易控制产品所有功能。

可用旋钮或者直接从数字键盘输入来调节设定电压、电流和、功率或内阻（内阻模拟）。

为避免误操作，可锁定所有操作控制键。

内置模拟接口

产品后面板上装有一隔离模拟接口。它提供模拟接口输入脚，接上0V...10V或0V...5V电压，可设置0...的输出电压、电流与功率。模拟输出脚接上0V...10V或0V...5V电压，可监控输出电压与电流。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

函数发生器

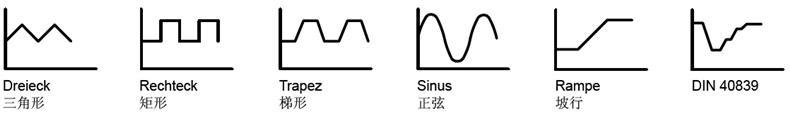

本系列产品都具有一可形成如下典型函数的真实函数发生器，并能将这些函数曲线应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置或某一数字接口远程配置。

预定义函数会为用户提供所有必要的参数，如Y偏差值，时间/频率或幅度，一套完整的配置参数。

除了基于任意发生器产生的标准函数外，它还可形成某些复杂的函数，并分为多达100组序列。这些一般用于研发和生产的测试上。

通过前板的USB端口可将这些序列上载使用或存储于一标准U盘上，这样方便更换不同的测试序列。

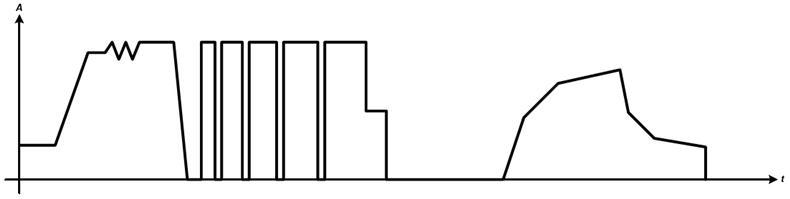

下图是一个任意发生器可实现的由40个序列组成的复杂曲线，仅为虚构范例。可以在产品外或者于产品上创建，然后上载使用或保存：

此外还有一个XY发生器，能产生如UI或IU这类的函数，一般用户以表格（CSV文档）形式定义，然后从U盘上上传。

针对光伏相关的测试，还可形成PV曲线，当做用户可调关键参数。

甚至通过后续的固件更新，可安装更多的曲线特性，供用户选择。

输出值的预设

在不影响输出状态的条件下设置输出值，显示器上可先显示预设值，即实际值的下方。

这样用户可预设所需输出电压、电流和功率，通过旋钮完成或直接从触摸屏上输入。调节旋钮只能连续地调节参数，每个阶段的参数设置则直接输入即可。

还有5组用户配置文档，用户只需激活一组不同的配置文档，就可在常用设定值之间转换。

监控特性

所有型号都有电压电流阶段监控，可以检测是否过压或过流，以及欠压或欠流。监测到的结果会通过多个可选方式通知用户：

-只显示信号；即使错误仍存在，也不影响输出。

-警告一直持续，消除错误后确认该警告信息。

-报警会暂时性地关断输出，也可发出声频信号。

扩展功能

按照客户需求可将多个产品组合成不同的机柜，可做成47U的机柜，这相当于总功率为45kW（42U机柜）或51kW(47U机柜）的系统并联。

如想获得更高的总输出功率，可以将PSI 9000 2U与PSI 9000 3U系列某些合适的型号（每台5-15kW）组合安装到机柜内。

Master-Slave（主从操作）

所有产品默认有一个串联主从总线。通过它可并联多的17台同型号产品，或串联起来，将实际电压、电流与功率累加，成更大的系统。该操作完全可由产品控制面板完成，或远程控制（经数字通讯接口）完成。

选购件

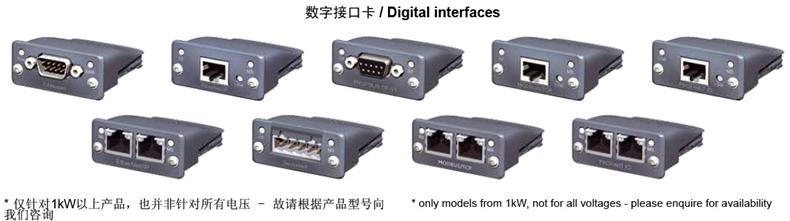

•适合RS232、CANopen、Modbus TCP、Profibus、 Profinet/IO、Devicenet或Ethernet的绝缘数字接口模块。接口插槽位于产品后板，方便用户插上新模块或替换当前模块。产品会自动检测接口，并提示需要进行少许的配置或不用配置。

•高速跃变(仅针对1kW以上产品)*
