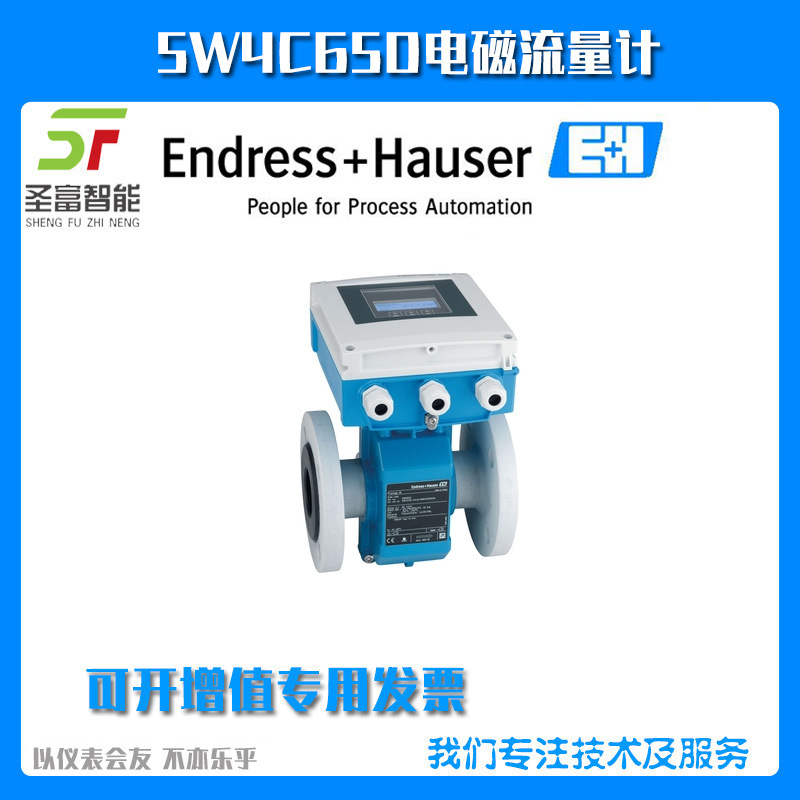

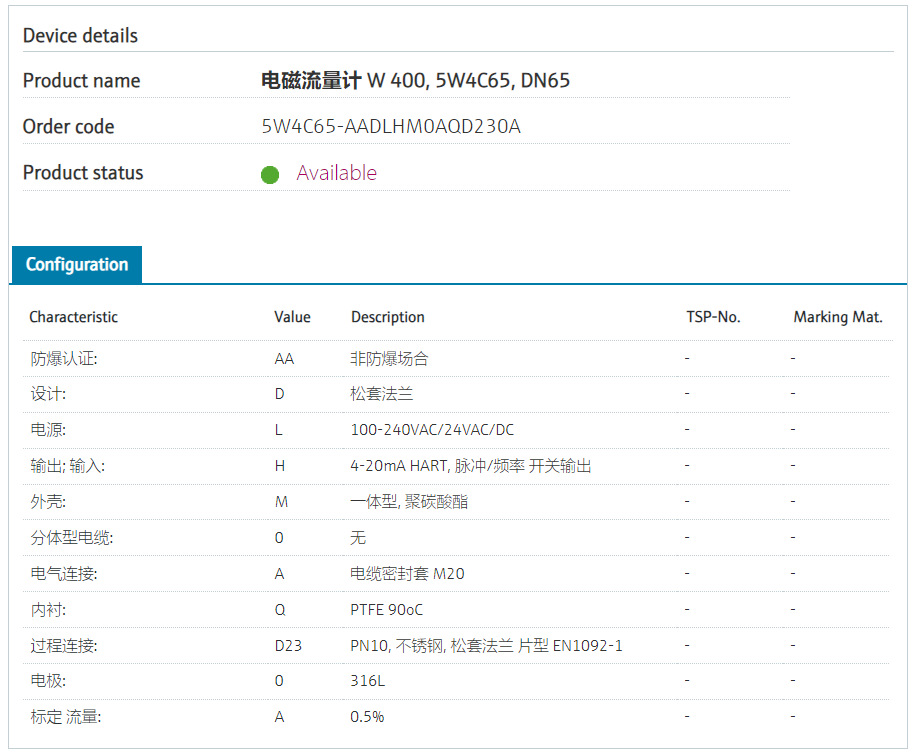

5W4C65-AADLHM0AQD230A электромагнитный расходомер

Описание

5W4C65-AADLHM0AQD230A电磁流量计
多功能标准流量计，适用于水和污水行业
产品规格参数
大测量误差
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围
9 dm³/min...110 000 m³/h (2.5 gal/min...700 Mgal/d)
介质温度范围
硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
大过程压力
PN 40，Cl. 300，20K
接液部件材质
内衬：聚氨酯、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽
应用领域
Promag W 具备计量交接和饮用水国际认证，可广泛应用于各类应用。它提供一体式和分体式两种版本。Promag D 400 配备了功能强大的变送器，适用于水和污水行业，可大幅缩减时间及成本。与此同时，Heartbeat Technology 心跳技术确保了可靠测量和合规校验。
双向测量原理无需考虑测量工况，包括压力、密度、温度和粘度等
饮用水、公用水和工业/城市污水测量专家
设备特点
国际饮用水认证
防护等级IP68（6P型外壳）
符合MI-001/OIML R49 标准，取得计量交接认证
变送器外壳采用耐用的聚碳酸酯或铝材
一体型/分体型两种规格均采用同样外壳
集成数据记录器：监测测量值
优势
高精度可靠测量，无需前后直管段，无压损
安装灵活 - 传感器采用固定或松套法兰过程连接
EN ISO 12944 防腐保护，适合地下直埋或长期水下使用
可用性提升 - 传感器符合行业特定要求
操作安全 - 无需开启设备
无需增加硬件和软件即可提供本地化操作，节约时间 - 集成网络服务器
集成校验和黏附检测 - Heartbeat Technology 心跳技术
测量原理
电磁
Versatile standard flowmeter for the water and wastewater industry.
Reliable measurement at constant accuracy with 0 x DN inlet run and no pressure loss.
Ideal for water measurement, e.g. drinking water, utility water and industrial/municipal wastewater.
传感器特点
Flexible engineering – sensor with fixed or lap-joint process connections. Application fitness – EN ISO 12944 corrosion protection for underground or underwater installation. Improved plant availability – sensor compliant with industry-specific requirements.
International drinking water approvals. Degree of protection IP68 (Type 6P enclosure). Approved for custody transfer to MI-001/OIML R49.
变送器特点
Safe operation – no need to open the device due to display with touch control, background lighting. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.
Transmitter housing made of durable polycarbonate or aluminium. WLAN access. Integrated data logger: measured values monitoring.
公称口径范围
DN 25...2000 (1...78")
接液部件材质
内衬：聚氨酯、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽
测量变量
体积流量、电导率、质量流量
大测量误差
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围
9 dm³/min...110 000 m³/h (2.5 gal/min...700 Mgal/d)
大过程压力
PN 40，Cl. 300，20K
介质温度范围
硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
环境温度范围
硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
传感器外壳材质
DN 25...300 (1...12")：铝合金AlSi10Mg涂层
DN 25...2000 (1...78")：碳钢，带保护漆涂层
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：聚碳酸酯
变送器外壳材质
聚碳酸酯；铝合金AlSi10Mg涂层
防护等级
一体式：IP66/67，Type 4X
分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP68，Type 6P，带保护漆
符合EN ISO 12944 C5‐M/Im1/Im2/Im3标准
分体式变送器：IP66/67，Type 4X
显示/操作
四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出
3路输出：
0...20 mA / 4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
脉冲/频率输出（无源）
开关量输出（无源）
输入
状态输入
数字通信
HART、PROFIBUS DP、EtherNet/IP、Modbus RS485
电源
100…240 VAC / 24 V AC/DC
防爆认证
cCSAus
计量认证和证书
在认证标定装置上执行标定（符合ISO/IEC 17025标准） ，NAMUR

计量交接认证符合MI‐001或OIML R49标准（可选Cl. I，同时无需前直管段）
压力认证和证书
CRN
材料证书
3.1材料证书
卫生型认证和证书
饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920
