产品简介：

   本产品MH-M18/M28/M38为低功耗蓝牙设计方案，支持最新蓝牙4.2传输，双声道立体声无损播放，模块连接上蓝牙后，便可快速实现蓝牙无线传输，非常便捷。空旷环境下，蓝牙连接距离可达20米。

广泛应用于各种蓝牙音频接收，各种音响DIY改装等。

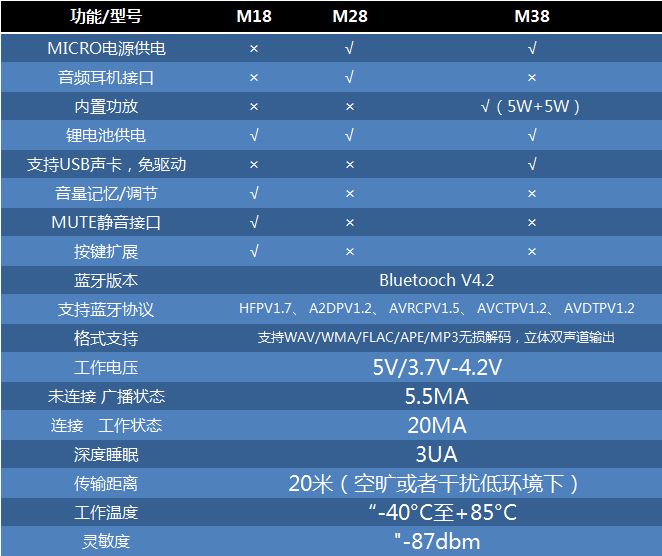

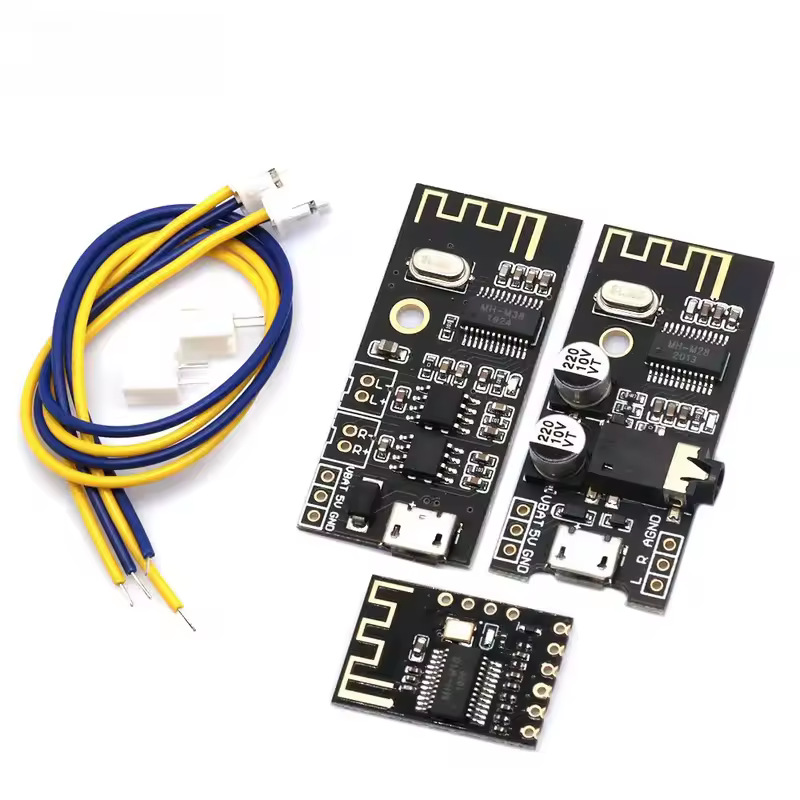

针对客户不同需求，我们提供3个版本供您选择：

功能说明：

1. 蓝牙V4.2版本，支持蓝牙自动回连技术，支持WAV/WMA/FLAC/APE/MP3无损解码，立体双声道输出。
2. 模块上电后，手机搜索到蓝牙名字MH-M18/MH-M28/MH-M38，连接上蓝牙后即可播放音乐；
3. 模块蓝色指示灯：

蓝牙未连接时，指示灯快闪；

蓝牙连接上时，指示灯常亮；

蓝牙在播放时，指示灯慢闪。

以下为各个版本介绍：

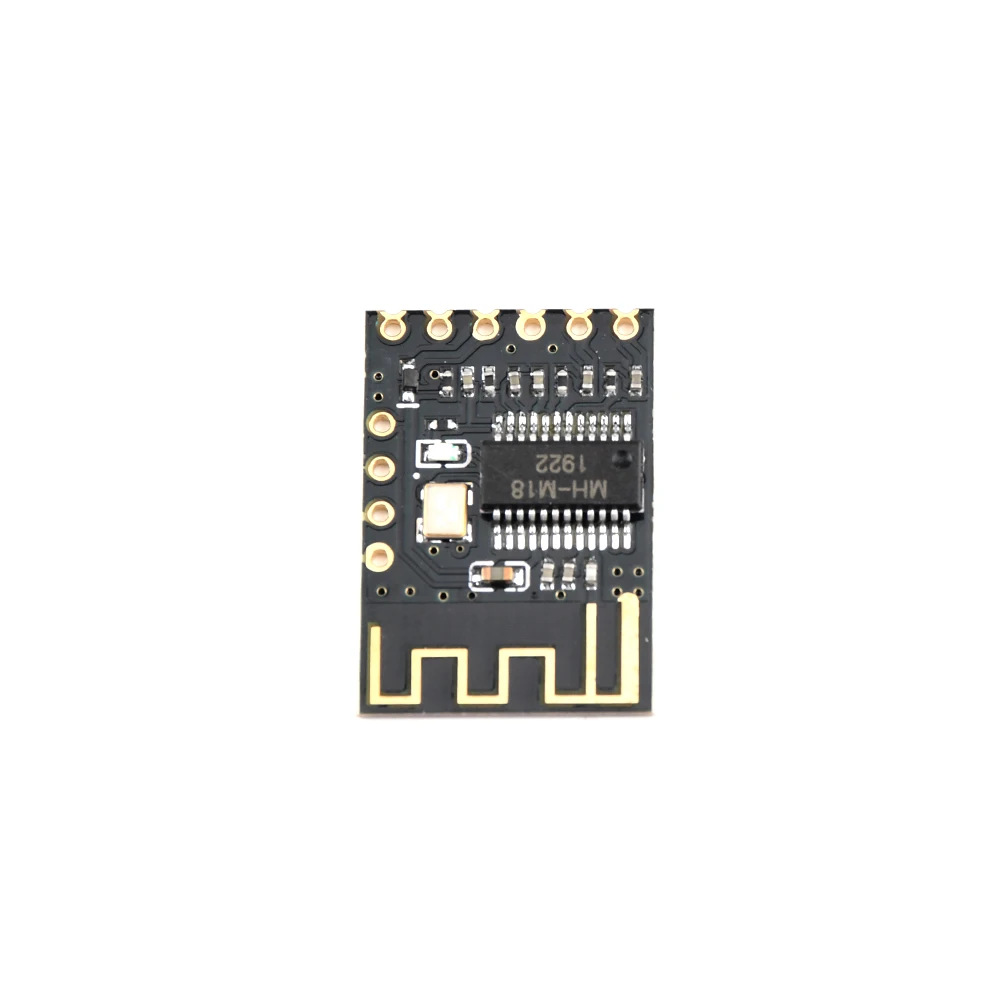

MH-M18：

模块接口采用半孔工艺，客户可直接贴片或者焊接于板子上。

MUTE静音控制端：用于控制功放板，静音时MUTE输出高电平3.3V，播放时输出低电平。

KEY按键控制：该功能需要另外连接电阻和按键才可实现。

音量断电保持功能：默认输出100%音量。通过按键控制音量增大减小，如果控制音量小于15%，则重新上电后音量输出为15%；如果控制音量大于15%，则重新上电后保持原来的音量不变。

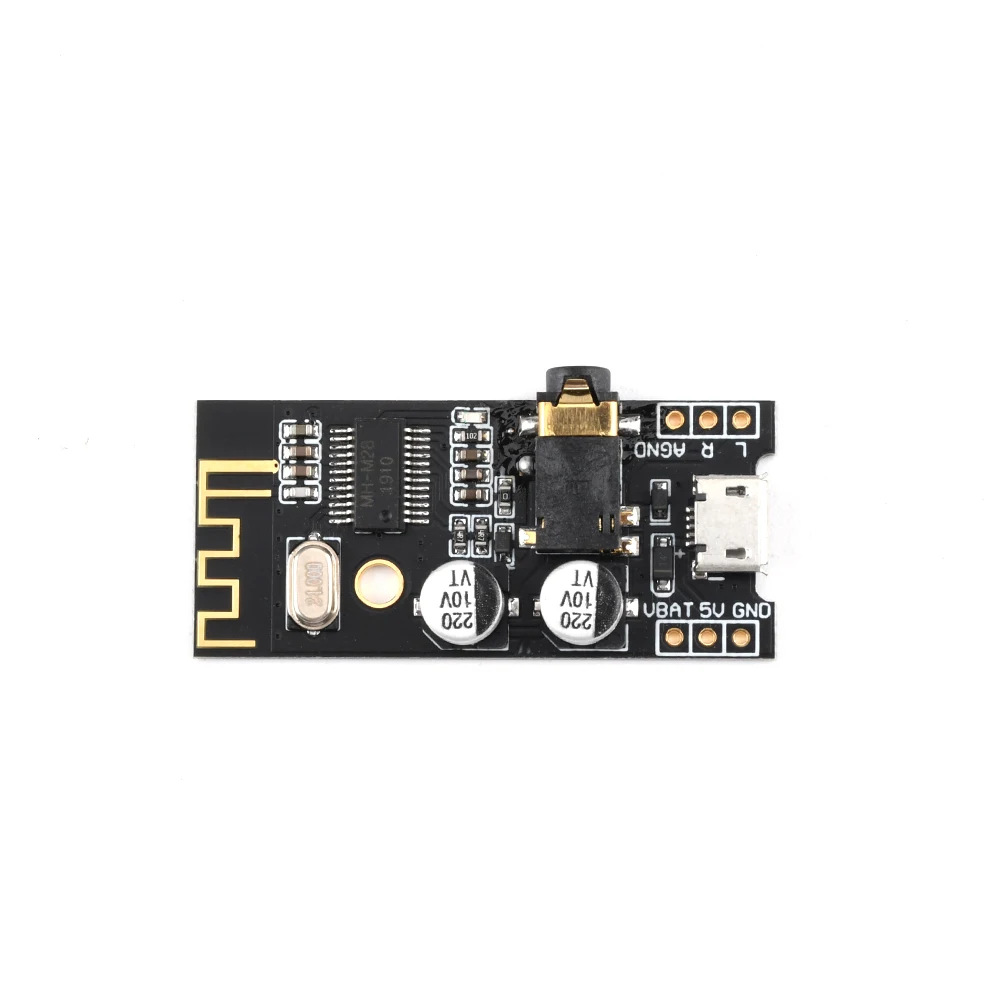

MH-M28：

1.供电电源：可以直接用MICRO USB安卓线5V直接进行供电使用，也可以另外接入       5V电源或者3.7V锂电池。注意5V和3.7V的供电接口不一样，5V电       压接在5V和GND上，3.7V锂电池接在VBAT和GND上。

2.音频输出：耳机可直接接入3.5mm音频接口，也可以接线用于功放板的音频输入（接口L/R/AGND可直接接线）。

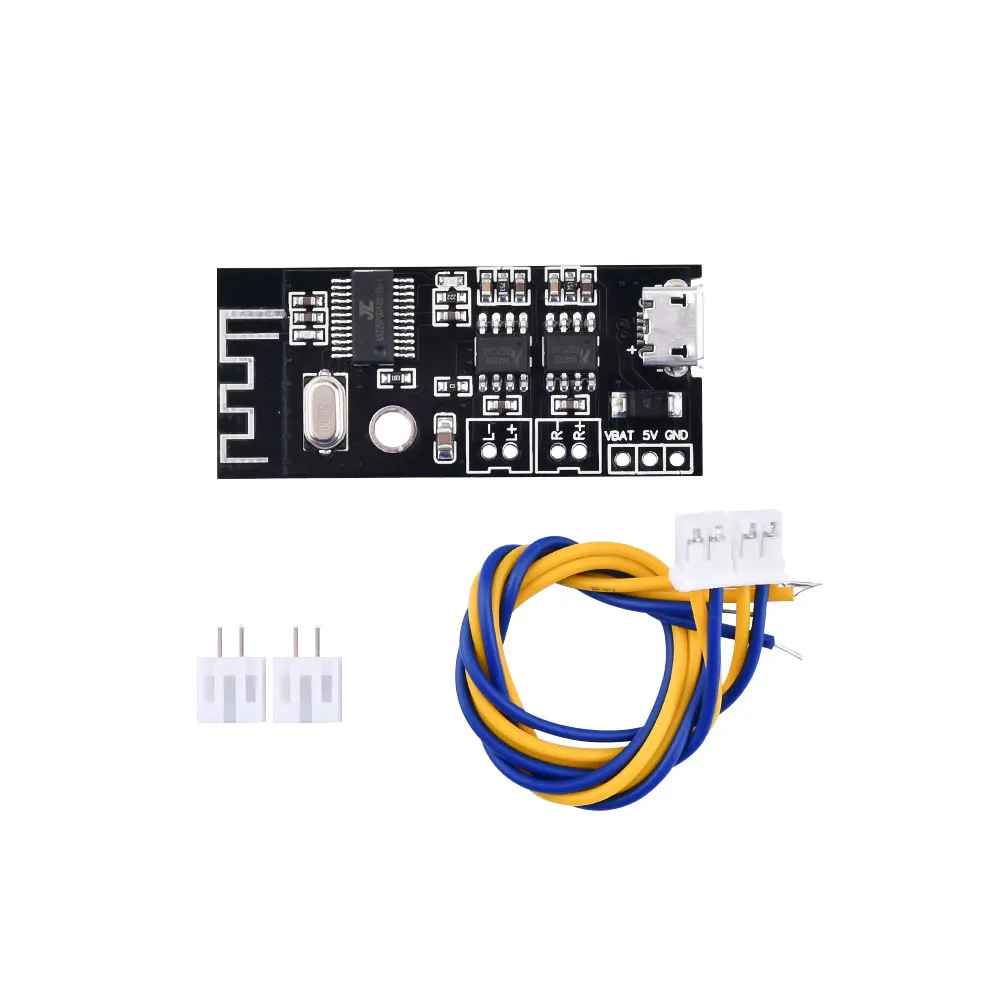

MH-M38：

1.供电电源：可以直接用MICRO USB安卓线5V直接进行供电使用，也可以另外接入5V电源或者3.7V锂电池。注意5V和3.7V的供电接口不一样，5V接在5V和GND上，3.7V锂电池接在VBAT和GND上。

最大工作电流5V2A，建议使用5V2A的稳压电源供电，音质更佳。

2.支持USB声卡，免驱动（即插即用）。用USB数据线将模块和电脑连接，电脑播放音乐即可通过该模块功放输出

3.音频输出：输出左右声道立体音频信号，可分别接两个2-8欧、3-5W的喇叭,推存用    4欧5W喇叭。

4.本产品已自带双5W功放电路，切不可再另外接功放使用！两个功放的输出不可以并联或者把负极接在一起,否则损坏功放芯片。

• 注意事项

1. 信号干扰：蓝牙天线极其容易受到高频或者强电磁信号干扰，尽量放置远离于发送无线等设备的地方。并且板子不能紧挨着金属物品，保持一定的距离。

1. 如果接功放板有电流声，引起原因为地线干扰造成，建议蓝牙模块输出端不要用插线，需要焊线，特别是地线要焊的，而且线不能太长，越短越好，尽量粗一些。音频地在功放板接地点的问题，必需接在功放音频输入端的地，这个接地点可以尝试在不同的位置焊接，达到最低的电流声音。建议蓝牙和功放板分开供电，隔离蓝牙地和功放地。

1. 由于本产品为裸板设计，尽量不要用手去触碰板子上的元器件，容易导致静电打死芯片导致烧毁。

警告：本产品充电接口为限流充电模式，不带充电管理！为了您的生命财产安全，请务必使用正规厂家生产的带保护板的锂电池，若因使用不当造成损失，本公司不承担任何责任！

另：针对MH-M18使用时候需要注意以下两点：

供电电源：默认用5V供电。如果需要用3.7V锂电池供电，需要将二极管换成0603的0欧电阻，或者直接将焊盘两端短路即可。

蓝牙音频模块对电源的要求非常高会影响音频的质量，建议加入LC滤波电路，特别是开关电源供电（如手机充电器等）。

MUTE静音端口：本模块是静音时该端口输出高电平3.3V，播放时输出低电平0V。功放板静音高电平是有效的话可以直接接入。如果功放板静音是低电平控制的话，需要加下反向电路.

BBS:   Http://forum.mhetlive.com/

1. PRodukt einführung

MH-M18/M28/M38 ist ein low-power-Bluetooth design lösung, die unterstützt die neueste Bluetooth 4,2 übertragung, zwei-kanal stereo verlustfreie wiedergabe, und Bluetooth drahtlose übertragung wenn das modul ist verbunden zu Bluetooth, die ist sehr bequem. In einer offenen umgebung, die Bluetooth verbindung abstand kann bis zu 20 meter.

Weit verbreitet in einer vielzahl von Bluetooth audio empfang, eine vielzahl von audio DIY änderung.

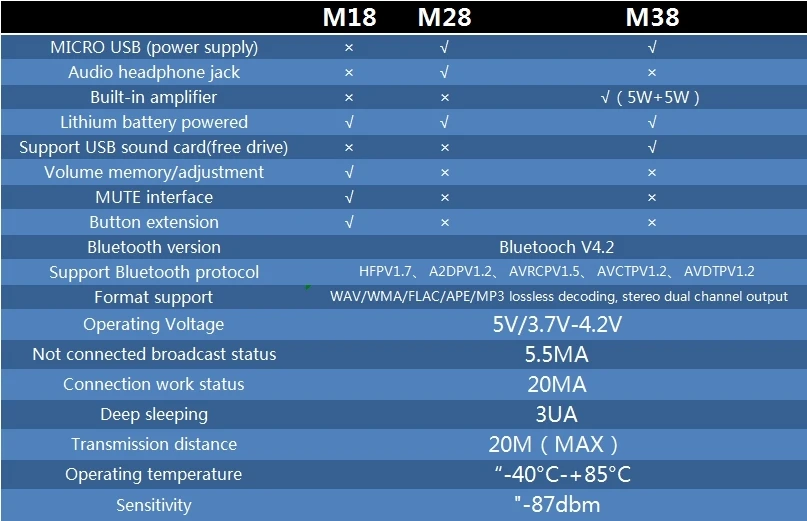

Für ihre verschiedenen bedürfnisse, wir bieten 3 versionen für sie zu wählen aus:

2 .. funktion/Pin definition

1. bluetooth V4.2 version, unterstützung Bluetooth automatische verbindung technologie, unterstützung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang.

2. nach die modul ist powered auf, die handy sucht für die Bluetooth name MH-M18/MH-M28/MH-M38, und kann musik spielen nach dem anschluss Bluetooth.

3, modul blau anzeige licht:

Wenn die Bluetooth ist nicht verbunden, die anzeige licht blinkt schnell;

Wenn die bluetooth-verbindung ist auf, die anzeige licht ist immer auf;

Die folgenden ist eine einführung zu jeder version:

MH-M18:

PCB größe: 23*16*2,5mm (länge, breite und höhe)

Pin pitch: 2,54mm (kann direkt angebracht oder gelötet)
