OPTCT4MLSFCB3 Инфракрасный термометр

Описание

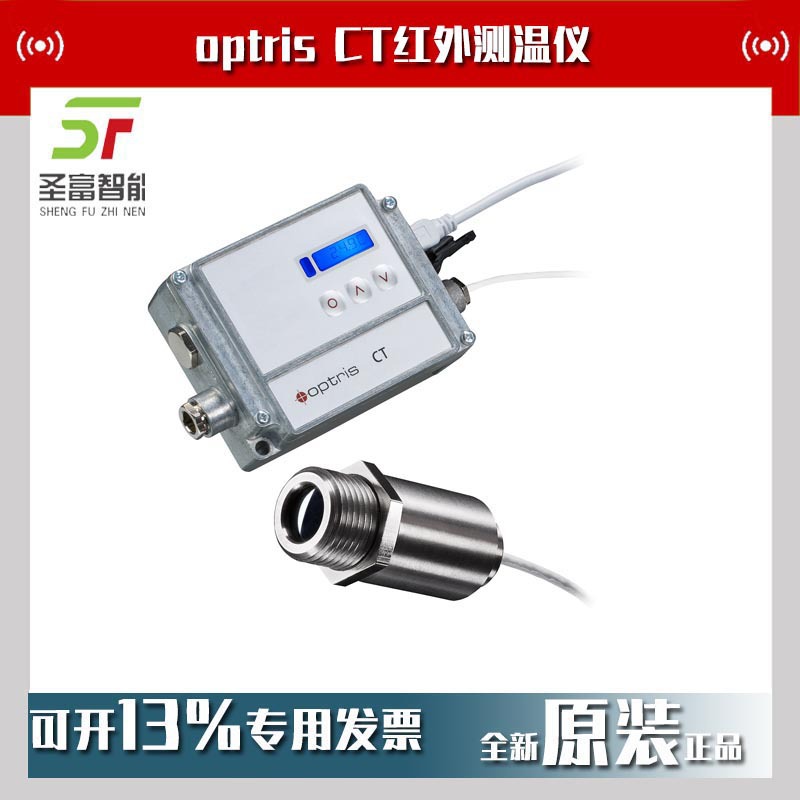

OPTCT4MLSFCB3

高速高温仪optris CT 4M，用于低温高速测量
仅90μs的快速曝光时间使高速红外测温仪CT 4M成为测量快速过程的理想传感器。由于其较短的测量波长和0°C至500°C的温度范围，optris CT 4M高温计适用于测量金属、金属氧化物、陶瓷或发射率未知或变化的材料。
测量装置的电子箱通过可选择的模拟输出以及各种可选的数字接口，实现灵活的终端设备。
主要参数
温度量程：
0 °C ~ 500 °C
曝光时间：90 μs
光谱范围： 2.2 µm - 6.0 µm
响应时间： 1 ms

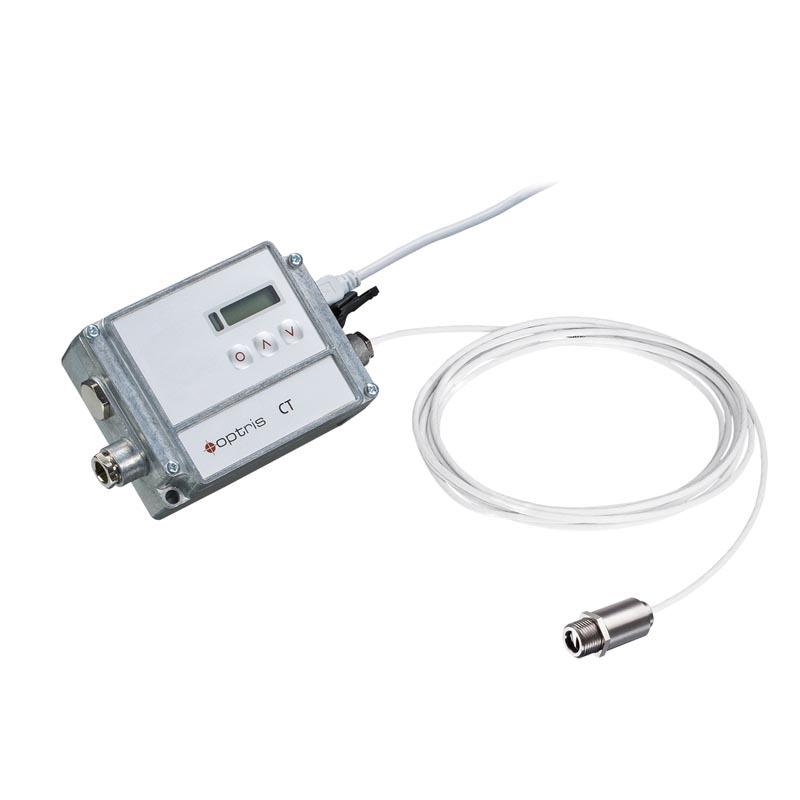

optris CT 4M型测温仪的

技术参数
测量参数
温度量程1）（通过设置键或软件测量）：
0°C ~ 500°C（4ML）
光谱范围： 2.2 µm - 6.0 µm
光学分辨率（90%能量）
10:1
系统精度2)（环温= 23 ± 5°C）： ± (0.3 % 读数 + 2 °C)
重复精度（环温= 23 ± 5°C）： ± (0.1 % 读数 + 2 °C)
温度分辨率： 120 mK
曝光时间3)： 1 ms (90%)
发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
信号处理（分别通过设置键或软件可调具体参数）：
峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
基本参数
环境等级： IP65（NEMA-4）
环境温度：
探头： 0°C ~ 70°C
电子盒： 0°C ~ 70°C
存储温度：
探头： -40°C ~ 125°C
电子盒： -40°C ~ 85°C
相对湿度： 10~95%，不结露
震动： IEC 60068-2-6 / -64
冲击： IEC 60068-2-27 (25 G / 50 G)
重量：
探头： 40 g
电子盒： 420 g
电气参数
模拟输出： 0/4 - 20 mA，0-5 / 10 V、热电偶J、K、报警
报警输出： 24 V/50 mA（常开）
可选： 继电器： 2 x 60 V DC / 42 V 交流; 0.4 A；光学隔离

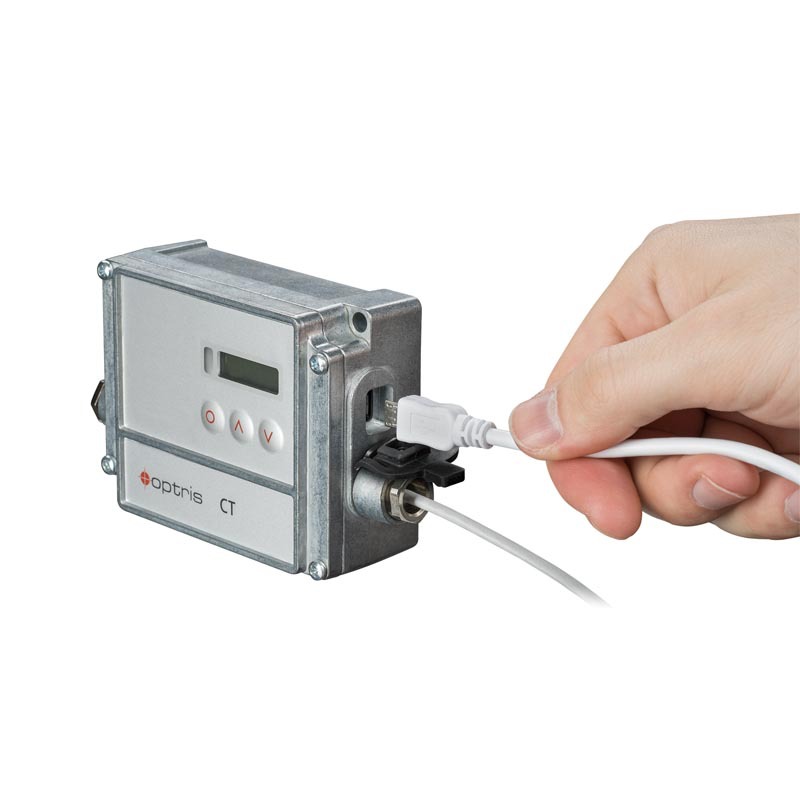

数字输出（可选）： USB、RS232、RS485（可选）、CAN-Bus（控制器局域网总线）、Profibus DP（现场总线多功能从站设计）、以太网
输出阻抗：
mA Max 500 Ω （直流 8-36 V）
mV Min 100 kΩ （纯阻抗负载）
热电偶20 Ω
信号输入： 可编程功能输入，用于外部发射率设置/环境温度补偿，触发（保持功能复位）
电缆长度： 3m, 8 m, 15 m
电源： 直流8-36 V
电流消耗： Max 100 mA
版本
零件编号： 温度量程/光谱范围/光学分辨率/Max环境温度/电缆长度
OPTCT4ML： 0-500°C / 2.2 μm - 6.0 μm / 10:1 / 70°C / 3 m 电缆
optris CT 4M的应用领域

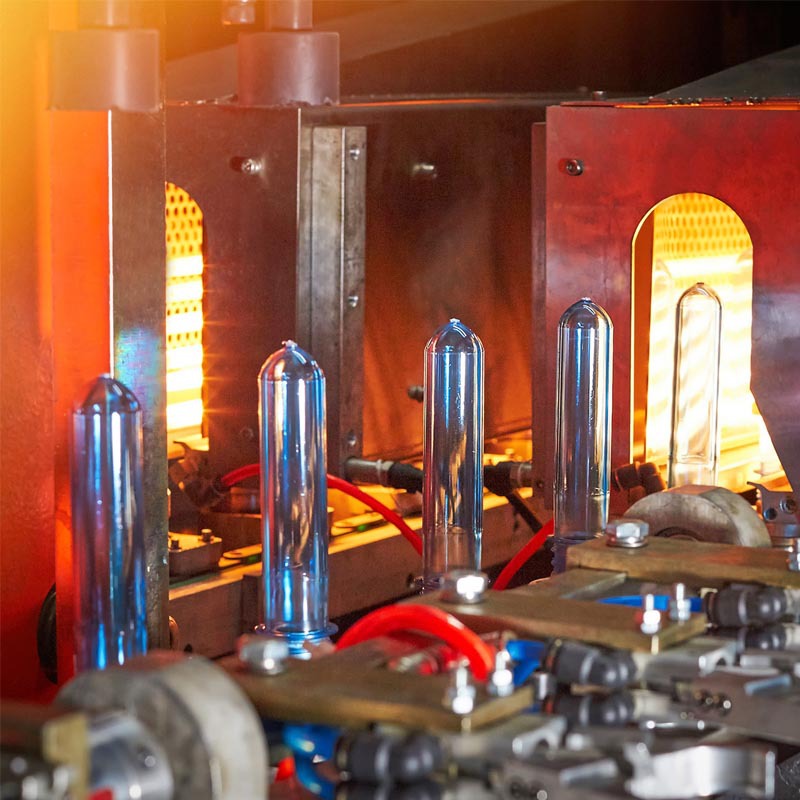

超快速optris CT 4M的响应时间仅为300 µs，因此适用于快速的大批量生产和包装过程（例如PET瓶坯温度监控）以及高速交通安全应用，例如铁路上的热轴箱检测。 其波长在2.2 µm至6.0 µm之间，可用于低温测量金属，金属氧化物，陶瓷和排放未知或变化的材料。
