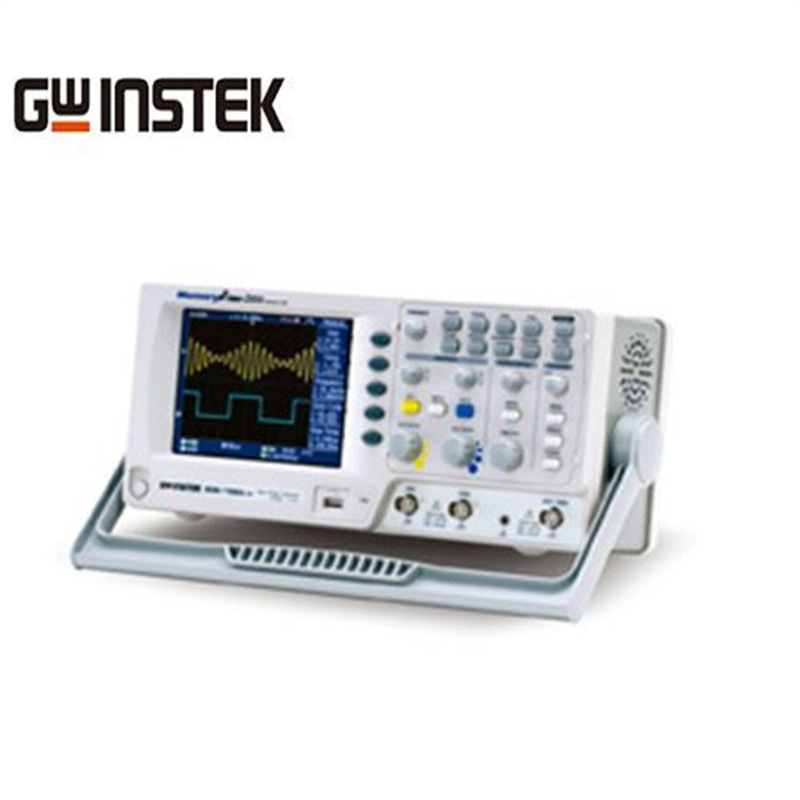

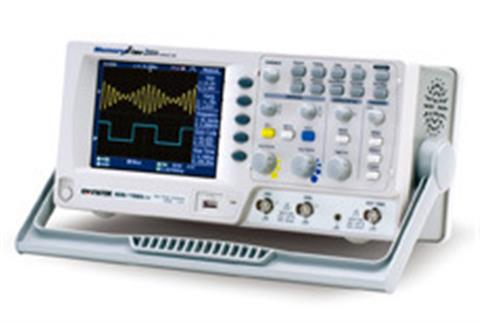

Гвит/GWinstek GDS-1072A-U 70MHZ 2-канальный цифровой осциллограф
Всего продаж:
10 шт.
Минимальное количество для заказа:
1 шт.
Гвит/GWinstek GDS-1072A-U 70MHZ 2-канальный цифровой осциллограф
от 104 775.00 ₽ за 1 шт.
-21%
104 775.00 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
104 775.00 ₽
Описание
2通道, 150 / 100 / 70 MHz频宽
双取样模式: 1GSa/s即时取样率以及25GSa/s等效取样率
内2M记忆体
垂直电压提供: 2mV~10V/div范围
水平时间扫描范围1ns~50s/div
全系列5.6”彩色无亮点TFT LCD
数学运算提供+, -, x, FFT, FFTrms, Zoom FFT
支持27项自动量测功能
USB Host&USB Device接口
Go/NoGo功能
数据记录器
终身保固
GDS-1072A-U | GDS-1102A-U | GDS-1152A-U | |
垂直系统 | |||
| 通道数 | 2 | ||
| 带宽 | DC ~ 70MHz (-3dB) | DC ~ 100MHz (-3dB) | DC ~ 150MHz (-3dB) |
| 上升时间 | <约5ns | <约3.5ns | <约2.3ns |
| 灵敏度 | 2mV/div ~ 10V/div (1-2-5 步进) | ||
| 度 | ±(3% x |读出数值|+0.1 div + 1mV) | ||
| 输入耦合 | AC, DC & 接地 | ||
| 输入阻抗 | 1MΩ±2%, ~15pF | ||
| 极性 | 正向 ，反向 | ||
| 输入 | 300V (DC+AC peak), CATII | ||
| 波形信号处理 | + , - , x, FFT, FFTrms, Zoom FFT | ||
| 偏移范围 | 2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V 10V/div : ±300V | ||
| 带宽限制 | 20MHz (-3dB) | ||
触发系统 | |||
| 触发源 | CH1 , CH2 , 电源, 外部触发 | ||
| 触发模式 | 自动, 普通, 单次, TV, 边沿, 脉宽 | ||
| 触发耦合 | AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 | ||
| 灵敏度 | DC ~ 25MHz : 约 0.5div 或 5mV | ||
外部触发 | |||
| 范围 | ±15V | ||
| 灵敏度 | DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV | ||
| 输入阻抗 | 1MΩ±2% , ~ 15pF | ||
| 输入 | 300V (DC AC peak) , CATII | ||
水平系统 | |||
| 扫瞄范围 | 1ns/div ~ 50s/div (1-2.5-5 步进); 滚动模式 : 250ms/div ~ 50s/div | ||
| 显示模式 | 主时基, 窗口, 窗口放大, 滚动, X-Y | ||
| 准确度误差 | ±0.01% | ||
| 前置触发 | 10 div | ||
| 后置触发 | 1000 div | ||
X-Y 模式 | |||
| X-轴输入 | 通道 1 | ||
| Y-轴输入 | 通道 2 | ||
| 相位移 | ±3° 在 100kHz | ||
信号获取系统 | |||
| 实时采样率 | 1GSa/s | ||
| 等效采样率 | 25GSa/s | ||
| 垂直分辨率 | 8bit | ||
| 记录长度 | 2 Mega点 | ||
| 获取模式 | 采样, 峰值侦测, 平均 | ||
| 峰值测量 | 10ns (500ns/div ~ 10s/div) | ||
| 平均次数 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | ||
游标及测量系统 | |||
| 电压测量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | ||
| 时间测量 | 频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比 | ||
| 延迟测量 | 8种时间延迟量测 | ||
| 游标测量 | ΔV ΔT | ||
| 计频器 | 分辨率: 6 位 | ||
示系统 | |||
| TFT LCD | 5.7英吋 | ||
| 显示分辨率 | 234 x 320 点 | ||
| 显示格线 | 8 x 10 格 | ||
| 显示亮度 | 可调整 | ||
接口 | |||
| USB Device | USB1.1 & 2.0 全速兼容 (不支持印表机和FLASH闪存) | ||
| USB Host | 图像 (BMP), 波形数据 (CSV), 和面板设定 (SET) | ||
电源线x 1, 操作手冊 x 1
Probe GTP-070A-4 or equivalent : 70MHz (10:1/1:1)被动式测棒for GDS-1072A-U (每通道一支)
Probe GTP-100A-4 or equivalent : 100MHz (10:1/1:1)被动式测棒for GDS-1102A-U (每通道一支)
Probe GTP-150A-2 or equivalent : 150MHz (10:1/1:1)被动式测棒for GDS-1152A-U(每通道一支)
选购配件
GSC-006 便携式软性背包
GTL-110 BNC-BNC测试电缆线
GTL-242 USB 2.0 A-B 类型 电缆线
Характеристики
Импортировано ли оно?:
Нет
Номер заказа:
консультация
тип:
Цифровой накопительный осциллограф
Номер товара:
1185717302
Бренд:
[Тайвань Гуань]
модель:
GDS-1072A-U
Количество каналов:
2
Ширина ремешка:
70/100/150
Частота дискретизации:
25
Длина записи:
2048
скорость захвата формы сигнала:
консультация
Габаритные размеры:
310x 142 x 140
вес:
2.5
Обработка и настройка:
Нет
Технические характеристики:
стандарт
Это специальный источник поставок для трансграничного экспорта?:
Нет
