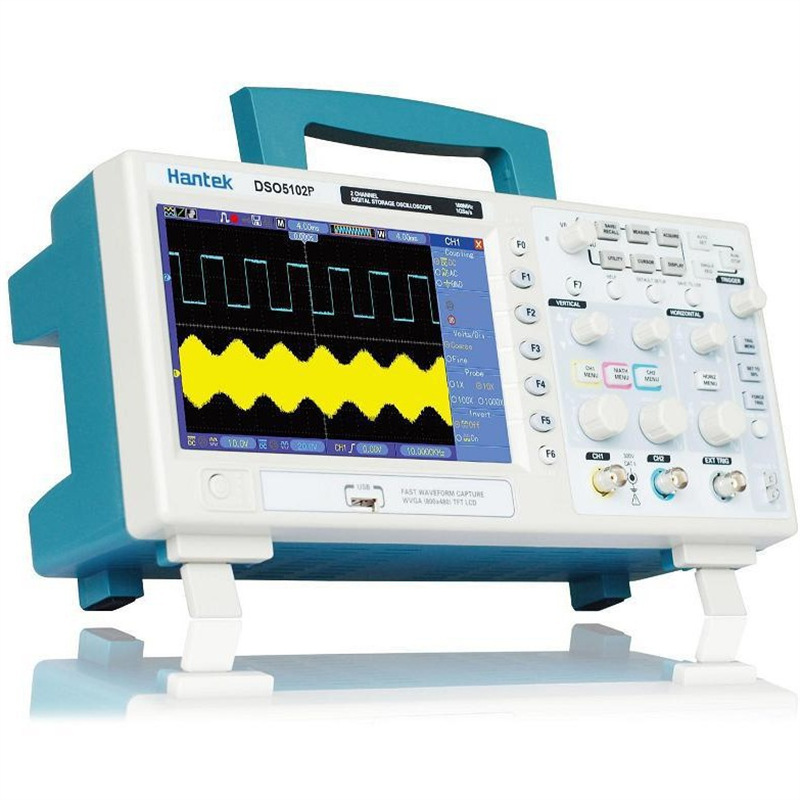

Циндао Hantai DSO5202P цифровой осциллограф
Всего продаж:
30 шт.
Минимальное количество для заказа:
1 шт.
Циндао Hantai DSO5202P цифровой осциллограф
от 25 168.86 ₽ за 1 шт.
-21%
25 168.86 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
25 168.86 ₽
Описание
|
青岛汉泰 DSO5202P 数字示波器 |
DSO5202P 数字示波器 产品简介:
带宽:70MHz-200MHz,实时采样率1GSa/s ,可以存储超过1000个波形等信息, 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，
DSO5202P 数字示波器 特点概述:
- 1GSa/s的实时采样率和25GSa/s的等效采样率
- 带宽70MHz—200MHz
- 强大的触发功能
- 超大屏幕和人性化操作界面
- 集成USB Host，支持U盘存储、USB接口系统升级
- 7寸64K色TFT真彩液晶屏，波形显示清晰逼真
- 超薄设计，体积轻巧，便于携带
DSO5202P 数字示波器 技术参数:
| 型号 | ||||
| 采集 | ||||
| 采样类型 | 实时采样: 1GSa/s 等效采样: 25GSa/s |
|||
| 采集方式 | ||||
| 采样 | 采样数据 | |||
| 峰峰值 | 显示高频和随机毛刺 | |||
| 平均值 | 平均波形， 次数： 4、8、16、32、64、128 | |||
| 输入 | ||||
| 输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
| 输入阻抗 | 1MΩ±2% ‖20pF±3pF | |||
| 探头衰减 | 1X, 10X | |||
| 探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
| 最大输入电压 | 类型 Ⅰ和类型Ⅱ:300VRMS(10×); 安装类型类型Ⅲ: 150VRMS(1×); 安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V,对于非正弦波形，峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms, RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。 |
|||
| 水平系统 | ||||
| 采样率范围 | 500MS/s--1GS/s | |||
| 波形内插 | (sin x)/x | |||
| 存储深度 | 40K | |||
| 扫描范围 | 2ns/div~80s/div | |||
| 采样率和延迟时间精确度 | ±50ppm（在任何大于1ms的时间间隔） | |||
| 位置范围 | 2ns/div to 8ns/div; (-8div x s/div) to 20ms; |
20ns/div to 80us/div; (-8div x s/div) to 40ms; 200us/div to 80s/div; (-8div x s/div) to 400s |
||
| 时间间隔测量精确度（满带宽） | 单次：±（1采样间隔时间+500ppm x读数+0.6ns); >16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns); 取样间隔=秒/格÷200 |
|||
| 垂直系统 | ||||
| 垂直分辨率 | 8位分辨率，每个通道同时取样 | |||
| 垂直灵敏度 | 2mV/div to 10V/div | |||
| 带宽 | 200MHz | 100MHz | 70MHz | |
| 在BNC处的上升时间(典型) | 1.8ns | 3.5ns | 5ns | |
| 偏移范围 | 2mV/格到20mV/格，±400mV; 50mV/格到200mV/格，±2V 500mV/格到2V/格，±40V; 5V/格到10V/格，±50V |
|||
| 数学运算 | 加、减、乘、除、FFT | |||
| FFT | 窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点 | |||
| 带宽限制 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 垂直增益精度 | 在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%; 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4% |
|||
| 直流测量精度，平均采集模式 | 垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10 mV /格或更大的单位时。 垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。设定从2mV/格到200mV/格增加2mV；从200mV/格到10V/格增加50mV |
|||
| 电压测量重复性，平均采集模式 | 在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格） | |||
| 触发系统 | ||||
| 触发类型 | 边沿，视频，脉冲，斜率，超时，交替 | |||
| 触发信源 | CH1, CH2, EXT, EXT/5, AC Line | |||
| 触发方式 | 自动，正常,单次 | |||
| 耦合方式 | 直流、交流、噪声抑制、高频抑制、低频抑制 | |||
| 触发灵敏度（边沿触发类型） | 直流(CH1,CH2): 从直流到10MHz为1格; 从10MHz到100MHz为1.5格; 从100MHz到最大量程为2格； 直流（EXT): 从直流到100MHz为200mV; 从1000MHz到最大量程为350mV; 直流（EXT/5): 直流到100MHz是1V; 从100MHz到最大量程是1.75V; 交流:衰减10Hz以下信号 高频抑制:大于80kHz时将衰减信号 低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ |
|||
| 触发电平范围 | CH1、CH2: 从显示屏中心开始±8个分度; EXT: ±1.2V; EXT/5:±6V |
|||
| 触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号 | CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格; EXT: ± (6% 设定值 + 40mV); EXT/5: ± (6% 设定值 + 200mV); |
|||
| 设置电平为50%(典型) | 用大于等于50Hz的输入信号操作 | |||
| 视频触发 | ||||
| 视频触发类型 | CH1、CH2：2个分度的峰—峰值幅度； EXT: 400mV; EXT/5: 2V |
|||
| 信号格式和场速率、视频触发类型 | 对于任何场或任何行，都支持NTSC、PAL和SECAM | |||
| 释抑范围 | 100ns ~ 10s | |||
| 脉冲宽度触发 | ||||
| 脉冲宽度触发模式 | 当（＜ 、＞、=、或≠）时触发；“正”脉冲或“负”脉冲 | |||
| 脉冲宽度触发点 | 等于: 当脉冲的下降边越过触发电平时，示波表触发。 不等于:如果脉冲比指定宽度窄，则触发点为下降边。 否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。 小于:触发点为下降边。 大于(也称为超时触发):当脉冲持续时 间长于“脉冲宽度”指定的时间时，示波表触发。 |
|||
| 脉冲宽度范围 | 20ns ~ 10s | |||
| 斜率触发 | ||||
| 斜率触发模式 | 当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率 | |||
| 斜率触发点 | 等于: 当波形斜率等于设置斜率时，示波表触发。 不等于: 当波形斜率不等于设置时，示波表触发。 小于: 当波形斜率小于设置斜率时，示波表触发。 大于: 当波形斜率大于设置斜率时，示波表触发。 |
|||
| 时间设置范围 | 20ns ~ 10s | |||
| 超时触发 | ||||
| 超时触发模式 | 上升沿、下降沿 | |||
| 时间设置范围 | 20ns ~ 10s | |||
| 交替触发 | ||||
| CH1 | 内部触发：边沿、脉宽、视频、斜率 | |||
| CH2 | 内部触发：边沿、脉宽、视频、斜率 | |||
| 触发频率计数器 | ||||
| 读数分辨率 | 6位 | |||
| 精度（典型） | ±30ppm（包括所有的频率参考误差和±1计算误差） | |||
| 频率范围 | 交流耦合、从最小4Hz到额定带宽 | |||
| 信号源 | “脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。 “脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。 “边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。 |
|||
| 测量 | ||||
| 光标测量 | 光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T） |
|||
| 自动测量 | 频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、 正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、 顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、 上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
|||
| 通用特性 | ||||
| 显示 | ||||
| 显示屏类型 | 7'' TFT真彩液晶屏 | |||
| 分辨率 | 800*480 dots | |||
| 显示屏对比度 | 16档可调且屏幕显示调节进度条 | |||
| 探头补偿器输出 | ||||
| 输出电压（典型值） | 约5Vpp输入≥1MΩ的负载 | |||
| 频率（典型值） | 1kHz | |||
| 电源 | ||||
| 电源电压 | 100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ |
|||
| 功率 | <30W | |||
| 保险丝 | 2A, T rating, 250V | |||
| 环境 | ||||
| 温度范围 | 操作：32℉ to 122℉ (0℃ to 50℃); 非操作： -40℉ to 159.8℉ (-40℃ to +71℃) |
|||
| 冷却方式 | 风扇 | |||
| 湿度范围 | +104℉ 以下 (+40℃ 以下): ≤90% 相对湿度; 106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度 |
|||
| 海拔高度 | 操作时：3000米（10000英尺）以下； 非操作时：15000米（50000英尺）以下 |
|||
| 机械规格 | ||||
| 尺寸 | 长： 385mm, 宽： 200mm, 高： 245mm | |||
| 重量 | 3.5KG(含包装）； 2.08KG(不含包装） | |||

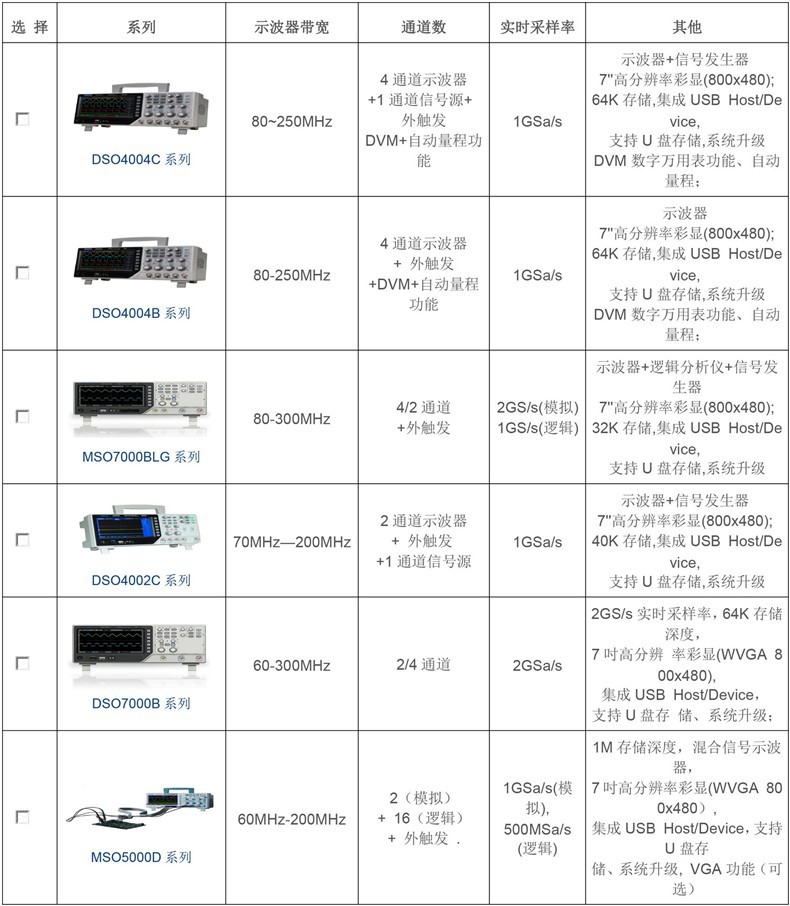

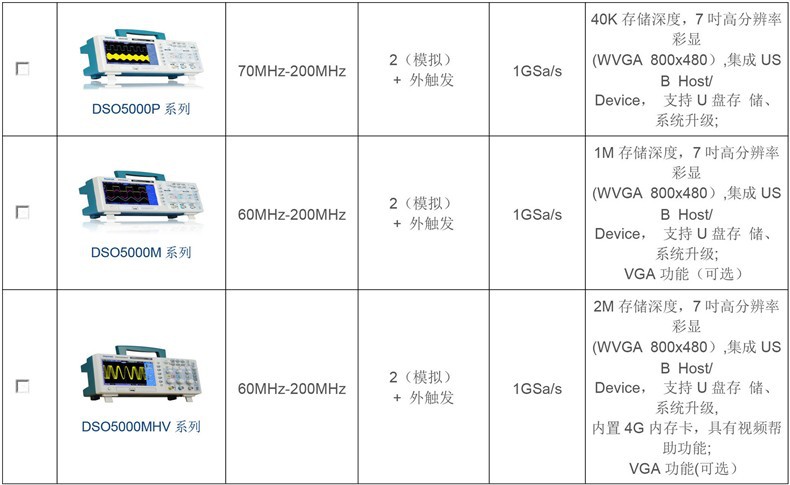

DSO5202P 数字示波器 型号对比:

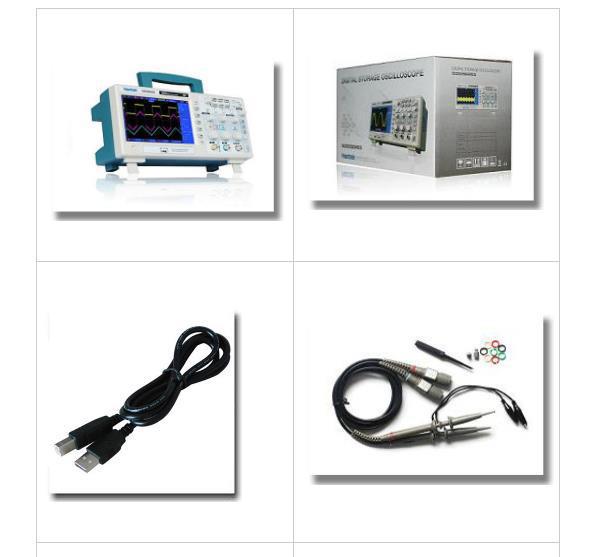

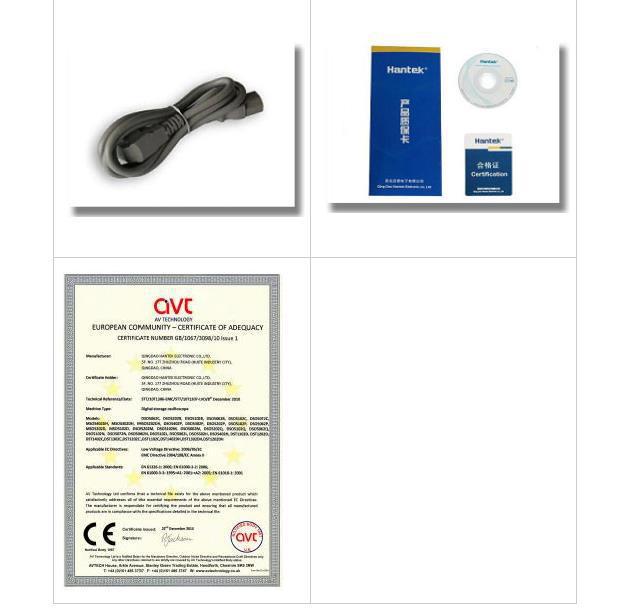

DSO5202P 数字示波器 配件信息:
Характеристики
Импортировать ли:
нет.
Номер заказа:
DSO5202P
тип:
цифровой осциллограф
номер товара:
DSO5202P
торговая марка:
Циндао Хантай
модель:
DSO5202P
Количество каналов:
2
пропускная способность:
200MHz
Частота выборки:
1GS/s
Длина записи:
Подробную информацию смотрите в информации
Скорость захвата сигнала:
Подробную информацию смотрите в информации
Габаритные размеры:
Длина: 385 мм, Ширина: 200 мм, Высота: 245 мм
вес:
3.5
Обработка и настройка:
нет.
Спецификация:
DSO5102P（100MHz）; DSO5072P（70MHz）; DSO5202P
Предоставлять ли эксклюзивные поставки для трансграничного экспорта:
нет.
