Циндао Hantai HDG6202B импульсный генератор
Всего продаж:
10 шт.
Минимальное количество для заказа:
1 шт.

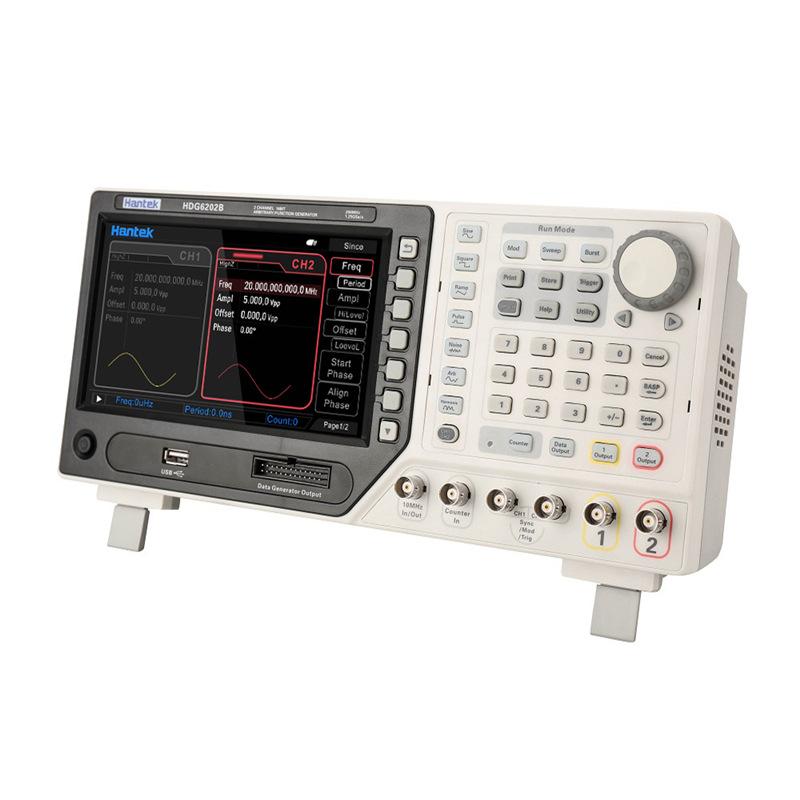

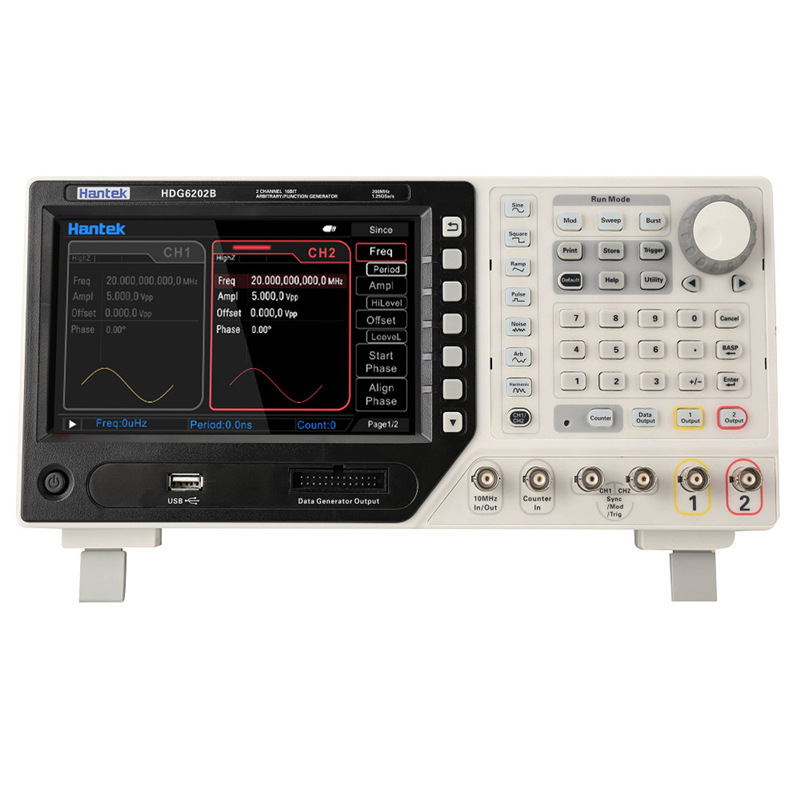

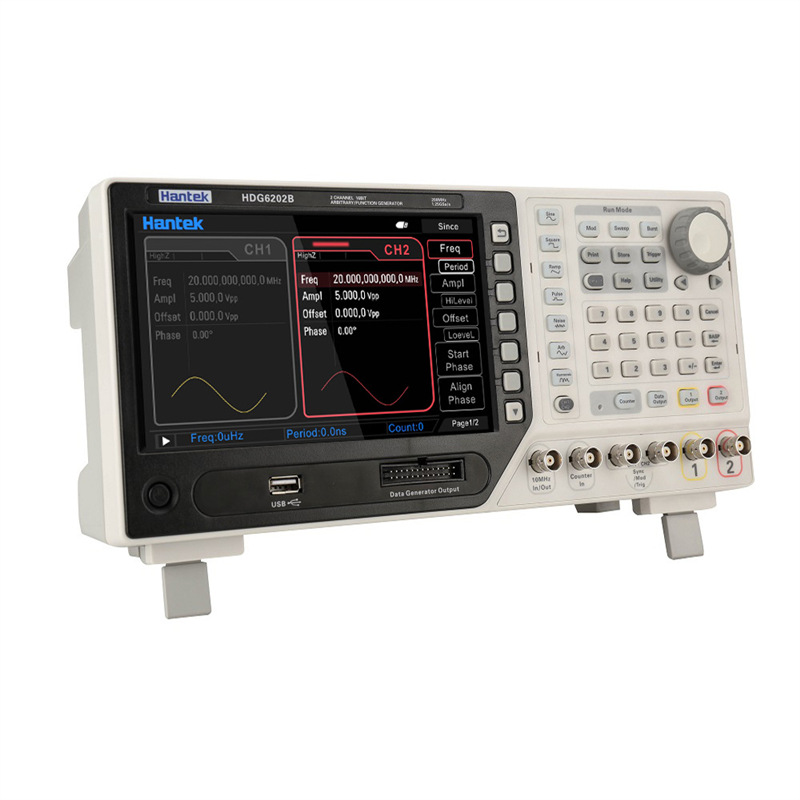

Циндао Hantai HDG6202B импульсный генератор
от 124 987.50 ₽ за 1 шт.
-21%
124 987.50 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
124 987.50 ₽
Описание
青岛汉泰 HDG6202B 脉冲发生器
HDG6202B 脉冲发生器 产品简介:
HDG6000B系列集任意波形发生器、脉冲发生器、16位字发生器、7位数频率计、函数发生器多功能于一身；可生成稳定、精确、低失真的输出信号；内置40余种任意波形，方便模拟各种信号；大屏幕人性化的界面设计和键盘布局，操作简单易于使用；丰富的标准配置接口，可轻松实现仪器远程控制。
HDG6202B 脉冲发生器 特点概述:
HDG6000B系列集任意波形发生器、脉冲发生器、16位字发生器、7位数频率计、函数信号发生器多功能于一身；可生成稳定、精确、低失真的输出信号；内置150余种任意波形，方便模拟各种信号；大屏幕人性化的界面设计和键盘布局，操作简单易于使用；丰富的标准配置接口，可轻松实现仪器远程控制。
* 输出频率范围：1uHz ~ 200MHz/160MHz/110MHz/80MHz
* 高达1.25GSa/s采样率，16bits垂直分辨率保证输出波形的精度
* 标配等性能双信号输出通道
* 高达64M的存储深度，保证了创建更好的波形细节；
* 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x640)，用户界面清晰直观；
* 丰富的调制功能,支持 AM, FM, PM, 2ASK, 2FSK, 2PSK 和PWM等；
* 1uHz的频率分辨率；2mv最小输出幅度；
* 内置7位数高分辨率200MHz频率计；可选更高性能频率计；
* 标准通讯界面：HDG6000B : USB Host，USB Device，可选配RS232接口
* 内置150余种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等

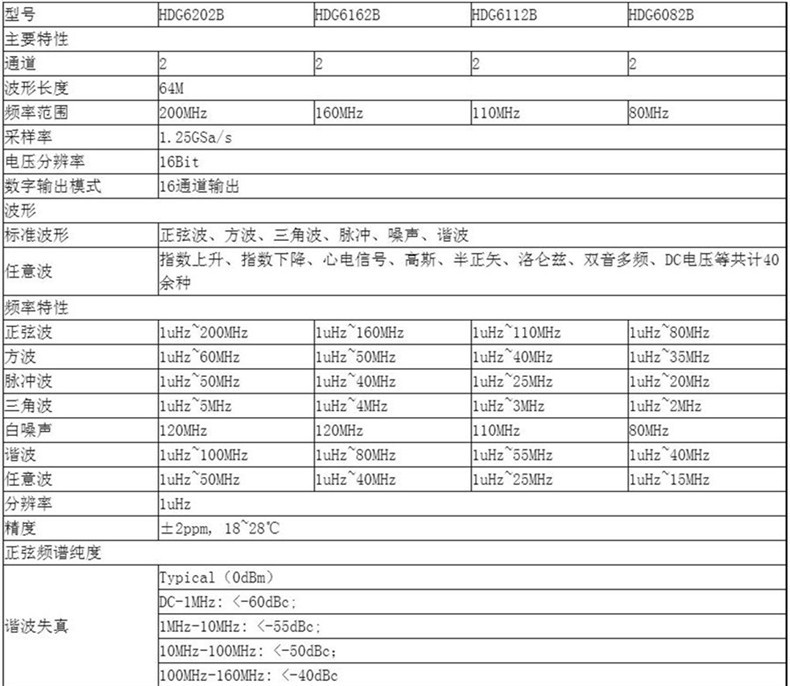

HDG6202B 脉冲发生器 技术参数:
| 总谐波失真 | <0.1% (10Hz-20kHz, 0dBm) | |||
| 寄生信号（非谐波） | Typical(0dBm) | |||
| ≤10MHz：<-65dBc; | ||||
| >10MHz：<-65dBc+6dB/倍频程 | ||||
| 相位噪声 | Typical(0dBm,10KHz offset) | |||
| 10MHz:≤-115dBc/Hz | ||||
| 方波特性 | ||||
| 上升/下降时间 | 典型值（1Vpp） | 典型值（1Vpp） | 典型值（1Vpp） | |
| <8ns | <10ns | <12ns | ||
| 过冲 | 典型值(100KHz, 1Vpp) | |||
| <3% | ||||
| 占空比 | ≤10MHz: 20.0%~80.0%; | |||
| 10MHz~40MHz: 40.0%~60.0%; | ||||
| >40MHz: 50.0%（固定） | ||||
| 不对称性 | 周期的1% +5ns | |||
| 抖动 | Typical（1MHz,1Vpp, 50Ω） | |||
| ≤5MHz: 2ppm+500ps; | ||||
| > 5MHz: 500ps | ||||
| 三角波特性 | ||||
| 线性 | ≤峰值输出的1%(1KHz, 1Vpp) | |||
| 对称性 | 0%~100% | |||
| 脉冲波特性 | ||||
| 周期 | 25ns~1Ms | 25ns~1Ms | 40ns~1Ms | 50ns~1Ms |
| 脉冲 | ≥10ns | ≥10ns | ≥12ns | ≥15ns |
| 上升/下降时间 | ≥5ns | ≥6ns | ≥8ns | ≥10ns |
| 过冲 | <3%(1Vpp) | |||
| 抖动 | Typical（1MHz, 1Vpp, 50Ω） | |||
| ≤5MHz 2ppm+500ps | ||||
| > 5MHz 500ps | ||||
| 任意波特性 | ||||
| 波形长度 | 64M | |||
| 垂直分辨率 | 16 Bit | |||
| 采样率 | 1.25GSa/s | |||
| 上升/下降时间 | Typical(1Vpp):<6ns | |||
| 抖动 | Typical（1MHz, 1Vpp, 50Ω） | |||
| ≤5MHz 2ppm+500ps; | ||||
| > 5MHz 500ps | ||||
| 谐波输出特性 | ||||
| 谐波次数 | ≤16次 | |||
| 谐波类型 | 偶次谐波、奇次谐波、顺序谐波 | |||
| 谐波幅度 | 各次谐波幅度均可设置 | |||
| 谐波相位 | 各次谐波相位均可设置 | |||
| 幅度特性（50Ω端接） | ||||
| 范围 | ≤20MHz: 1mVpp ~ 10Vpp; | |||
| ≤80MHz: 1mVpp ~ 5Vpp; | ||||
| ≤110MHz:1mVpp ~ 2.5Vpp; | ||||
| ≤160MHz:1mVpp ~ 1Vpp; | ||||
| ≤200MHz:1mVpp ~ 0.5Vpp; | ||||
| 精度 | 1KHz正弦波，0V偏移（±设置值的1%±2mVpp) | |||
| 幅度平坦度（相对于1kHz正弦波，500mVpp，50Ω） | ≤1MHz: ±0.1dB; | ≤1MHz: ±0.1dB; | ≤1MHz: ±0.1dB; | ≤1MHz: ±0.1dB; |
| ≤60MHz: ±0.2dB; | ≤60MHz: ±0.2dB; | ≤60MHz: ±0.2dB; | ≤60MHz: ±0.2dB | |
| ≤100MHz: ±0.4dB | ≤100MHz: ±0.4dB | ≤100MHz: ±0.4dB | ||
| ≤160MHz: ±0.8dB | ≤160MHz: ±0.8dB | |||
| ≤200MHz: ±1.2dB | ||||
| 单位 | Vpp、mVpp、Vrms | |||
| 分辨率 | 1mV | |||
| 阻抗 | 50Ω | |||
| 偏移特性（50Ω端接） | ||||
| 范围 | |Voltset| < Vmax – Vpp/2 | |||
| 精度 | ±(1% of setting + 5mV + 0.5% of amplitude） | |||
| ±（设置值的1% + 5mV + 振幅的0.5%） | ||||
| 调制特性 | ||||
| 调制类型 | AM, FM,PM,2ASK,2FSK,2PSK,BPSK,PWM | |||
| AM | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部，外部，其他通道 | |||
| 调制波 | 正弦波，方波，三角波，白噪声，任意波 | |||
| 调制频率 | 2mHz~50KHz | |||
| 调制深度 | 0%~120% | |||
| FM | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部，外部，其他通道 | |||
| 调制波 | 正弦波，方波，三角波，白噪声，任意波 | |||
| 调制频率 | 2mHz~50KHz | |||
| PM | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部，外部，其他通道 | |||
| 调制波 | 正弦波，方波，三角波，白噪声，任意波 | |||
| 调制频率 | 2mHz~50KHz | |||
| 相位偏差 | 0°至360° | |||
| 2ASK | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部，外部 | |||
| 调制波 | 50%占空比的方波 | |||
| 调制频率 | 2mHz~1MHz | |||
| 2FSK | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部，外部 | |||
| 调制波 | 50%占空比的方波 | |||
| 调制频率 | 2mHz~1MHz | |||
| 2PSK | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部，外部 | |||
| 调制波 | 50%占空比的方波 | |||
| 调制频率 | 2mHz~1MHz | |||
| BPSK | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 调制源 | 内部 | |||
| 调制波 | 01码 | |||
| 调制频率 | 2mHz~1MHz | |||
| PWM | ||||
| 载波 | 方波 | |||
| 调制源 | 内部，外部，其他通道 | |||
| 调制波 | 正弦波，方波，锯齿波，噪声，任意波 | |||
| 调制频率 | 2mHz~50KHz | |||
| 宽度偏差 | 0% to 100% of Pulse Width | |||
| 脉冲宽度的0%至100% | ||||
| 外部调制输入 | ||||
| 最大输入范围 | 75mVRMS至±2.5Vac+dc | |||
| 输入带宽 | 10MHz | |||
| 输入阻抗 | 1KΩ | |||
| 扫频特性 | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外） | |||
| 类型 | 线性 | |||
| 方向 | 上 | |||
| 扫描/ | 1ms至50Ks | |||
| 保持/返回时间 | 1ms至50Ks | |||
| 触发源 | 内部、外部、手动 | |||
| 标记 | 同步信号的下降沿(可编程) | |||
| 脉冲串特性 | ||||
| 载波 | 正弦波，方波，三角波，脉冲波，噪声，任意波（DC除外） | |||
| 载波频率 | 2mHz至100MHz | 2mHz至100MHz | 2mHz至80MHz | |
| 脉冲计数 | 1 到 2000 000 000 | |||
| 起始/停止相位 | 0°至360° | |||
| 内部周期 | 2μs至500s | |||
| 门控源 | 外部触发 | |||
| 触发源 | 内部、外部、手动 | |||
| 频率计 | ||||
| 测量功能 | 频率、周期、正/负脉冲宽度、占空比 | |||
| 频率分辨率 | 7位/秒 | |||
| 频率范围 | 1uHz~200MHz | |||
| 输入电平 | TTL电平 | |||
| 闸门时间 | 10ms~16s | |||
| 电压范围和灵敏度（非调制信号） | ||||
| DC耦合 | 直流偏移范围 | ±1.5VDC | ||
| 1μHz至100MHz | 50mVRMS至±2.5Vac+dc | |||
| 100MHz至200MHz | 100mVRMS至±2.5Vac+dc | |||
| 脉冲宽度和占空比测量 | ||||
| 频率与幅度范围 | 1μHz至25MHz | 50mVRMS至±2.5Vac+dc | ||
| 脉冲宽度 | 最小脉宽 | ≥100ns | ||
| 脉宽分辨率 | 8ns | |||
| 占空比 | 测量范围（显示） | 0%至100% | ||
| 输入特性 | ||||
| 输入信号范围 | 破坏电压 | ±5Vac+dc | 输入阻抗=500Ω | |
| 输入触发 | 触发电平范围 | -2.5V至+2.5V | ||
| 触发灵敏度范围 | 0%(140mV迟滞电压）至100%（2mV迟滞电压） | |||
| 触发特性 | ||||
| 触发输入 | ||||
| 电平 | TTL-兼容 | |||
| 斜率 | 上升或下降（可选） | |||
| 脉冲宽度 | >50ns | |||

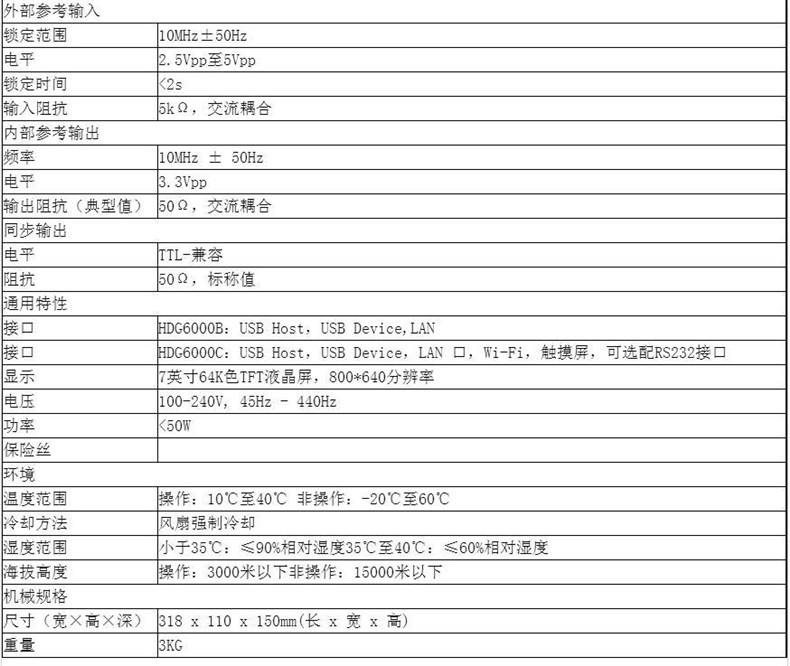

| 参考时钟 | ||||

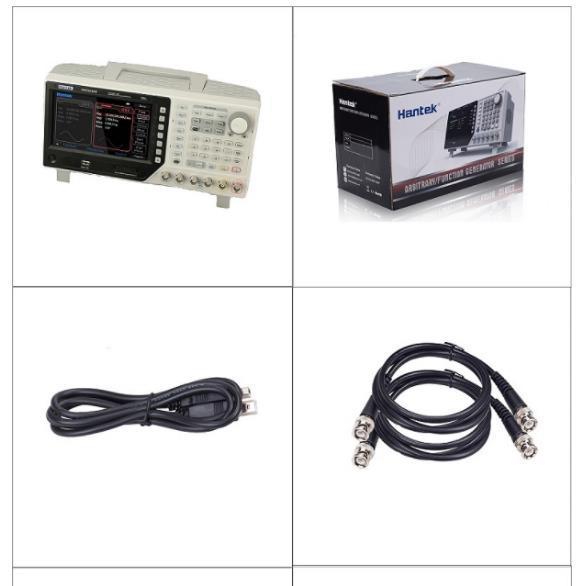

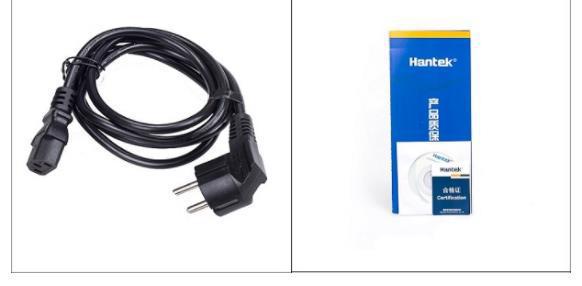

HDG6202B 脉冲发生器 配件信息:
Характеристики
Импортировать ли:
нет.
Номер заказа:
HDG6202B
Обработка и настройка:
нет.
номер товара:
HDG6202B
тип:
Генератор импульсных сигналов
торговая марка:
Циндао Хантай
модель:
стандартный
частота:
200MHz
уровень:
Подробную информацию смотрите в информации
Габаритные размеры:
318 х 110 х 150 мм (Д х Ш х В)
вес:
3
