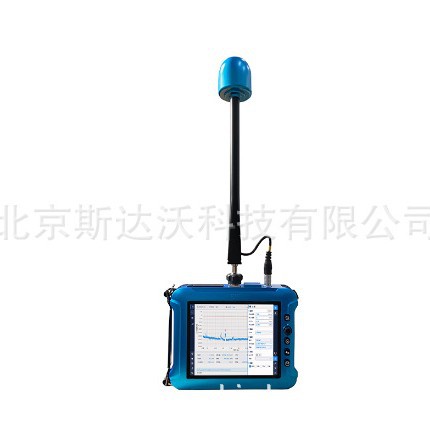

Частотный монитор электромагнитного излучения

选频分析仪软件V1.0

操作模式

频谱分析模式

选频测量模式

信号分析模式

雷达测量模式

操作系统

支持Windows平台

光标

支持光标，peak值

测量结果

功率密度、电场强度、磁场强度，电场频谱曲线，磁场频谱曲线，功率密度频谱曲线

录制及回放

监测频谱录制及回放功能，可展示任意时间点存储的频谱

积分功能

滚轮及手动拖动光标设置积分上下限，积分计算场强值

标准限值

内置GB8702-2014限值，100kHz-6GHz

选频测量列表

内置移动、联通、电信的5G、4G、3G、2G基站频段选频测量列表，中波广播、短波广播、FM广播、VHF电视、UHF电视的选频测量列表，支持用户自定义测量列表

天线接入

自动识别选配天线并导入天线因子，支持用户自用天线接入及导入天线因子

操作语言

支持简体中文、繁体中文、英语

数据导入导出

支持频谱、数据、配置文件及图片的导入和导出

平台接入

支持接入各省及生态环境部辐射监测管理平台

5G测量

6分钟平均值测量，支持滑动平均和测量完毕保持

天线因子

用于显示场强单位测量结果，可根据校准结果进行修改；并可创建和保存别的厂家和类型天线的天线因子，可点击选择使用

延长线插入损耗

用于补偿测试时延长线对于功率电平的损耗，已保存在主机软件中

单位

μW/cm2，W/m2，V/m，A/m，dBm，dBμV，dBμV/m

各向同性测量

默认三轴自动测量模式，内部依次切换三个轴向，自动计算得到综合值；亦可选择单轴测量，仅使用单轴进行测试

限值功能

可输入任意限值，超过限值会自动提示

暂停功能

点击暂停按钮，图表显示会被锁定，但是后台会继续测量

结果存储

可自定义保存位置，保存时同时保存数据列表（记事本文件）和频谱图截图（图片文件）两个文件

结果浏览

可以直接在软件中浏览记事本文件，重现保存的频谱图，并可以继续对该频谱图进行标记、积分运算等操作

测量设置

可根据不同需求，在主机软件中手动配置各种设置参数

存储

支持频谱、数据存储、支持配置文件存储、支持截图存储

数据上传

主机通过无线网卡、USB转有线上网等设备，即可连接互联网，对数据进行上传

数据传输

可直接用U盘读取保存的数据

无线功能

内置WIFI无线通信模块

卫星定位

内置卫星定位模块，（在户外空旷地区）自动卫星定位

PC端数据软件

选配，支持Windows平台，用于读取浏览和分析处理选频分析仪保存的数据文件，包括但不仅限于标记、积分、更改测量单位等，实现测量数据的重放和溯源，方便出具检测报告。

中短波电磁场测量软件（选配）

频率范围

9kHz～30MHz

操作系统

支持Windows平台，4P主机

频谱分析

FFT频谱分析，电场和磁场频谱曲线

光标

支持光标，PEAK值，支持不少于5个光标

时域曲线

显示测量值随时间变化曲线

积分功能

拖动光标设置积分上下限，积分计算场强值

标准限值

内置GB8702-2014、ICNIRP限值

测量结果

中短波电场强度，中短波磁场强度，电场频谱曲线、磁场频谱曲线

操作语言

支持简体中文

存储

支持频谱、数据存储、支持截图存储

数据导出

支持频谱、数据导出

低频电磁场测量软件（选配）

频率范围

1Hz～400kHz

操作系统

支持Windows平台

频谱分析

FFT频谱分析，电场和磁场频谱曲线

光标

支持光标，peak值，支持不少于5个光标，

时域曲线

显示测量值随时间变化曲线

积分功能

拖动光标设置积分上下限，积分计算场强值

标准限值

内置GB8702-2014限值

测量结果

工频电场强度，工频磁场强度，电场频谱曲线、磁场频谱曲线

三轴向测量

支持3个轴向的电场和3个轴向的磁场独立测量

操作语言

支持简体中文

存储

支持频谱、数据存储、支持截图存储

数据导出

支持频谱、数据导出

射频参数

频率

频率范围

4P

4P Adv

4P Pro

9kHz～6GHz

9kHz～9.5GHz

9kHz～20GHz

频率误差

＜被测频率的10-4数量级

内部基准（10MHz）

老化率：<1ppm/年

温漂：<1ppm/℃

分辨率带宽（RBW）

范围

1Hz～10MHz（以1,2,3,5为步进）

检波方式

RMS、峰值

幅度

显示范围

DANL～+23dBm（>30MHz）

DANL～+10dBm（100kHz～30MHz）

绝对电平精度

±1.5dB

射频输入

接口类型

N型母头，50Ω

安全输入电平

+23dBm（平均连续功率,＞30MHz）

直流输入电压

12VDC

输入衰减器范围

0至30dB，1dB步进

1dB压缩点

+10dBm

天线数据接口

多芯航空插头，控制三轴全向天线，自动识别天线并获取天线的天线因子

频谱分析模式

测量原理

频谱分析

测量值类型

实时值：显示当前的测量结果

******值：******值保持模式

平均值：滑动平均值或定时平均值可选

限值功能

内置GB8702-2014、ICNIRP2020公众、ICNIRP2020职业、ICNIRP2010公众、ICNIRP2010职业等限值，支持自定义安全限值，超过限值会提示，能够给出频点场强值（或功率密度值）与限值的百分比

标记功能

自动显示******值频点和场强

可手动输入标记频点

标记信息在频谱图下方数据显示栏显示

积分功能

可对频谱图上任意频点之间的场强值进行积分计算，能够同时给出实时值、******值、平均值三条曲线的积分值

噪声抑制

在积分功能开启时，可设置噪声抑制功能，获取动态噪底，可手动设置信噪比，动态滤除噪声影响

幅度设置

可设置参考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同参考幅度对应的噪声底度不同，参考幅度越大，噪声底度越高，测量灵敏度越低

切轴功能

使用三轴天线进行全向测量或单独使用X轴、Y轴、Z轴进行测量

平均功能

可选择滑动平均或定时平均：滑动平均为当前时间向前推移的设定时间内的平均值；定时平均则为设定时间内的平均值，达到设定时间自动暂停测量

保存功能

单击保存后，可选择保存数据文件（所有数据，.os4类型数据）、数据列表（文本文件或者EXCEL文件）、频谱分析图和截图文件（图片文件）多个文件

自动保存功能

当选择定时平均时，可设置自动保存，即达到设定时间时，自动将所选保存数据类型（同保存功能一致）自动保存到文件夹下

浏览功能

可以直接在主机中浏览记事本文件，调取查看保存的频谱图

录制与回放功能

选择保存所有数据后，可以对保存时间内的数据进行浏览回放，并可以再次对数据进行轨迹切换、积分、标记、存储、截图等操作

选频测量模式

测量原理

频谱分析，然后将内置的多个频段（含用户自定义频段）分别进行积分计算频段内的总场强

内置运营商频段

移动、联通、电信三大运营商各个2G、3G、4G、5G频段、广播和电视频段的选频测量值和总场强值

自定义

可自定义探头范围内任意频段，可设置个数20000个以上

结果类型

实时值

平均值

******值

结果类型同时显示

测量时间

可设置测量1s～24h内的平均值和******值

限值功能

内置GB8702-2014、ICNIRP2020公众、ICNIRP2020职业、ICNIRP2010公众、ICNIRP2010职业等限值，支持自定义安全限值，超过限值会提示，能够给出频点场强值（或功率密度）与限值的百分比

结果显示

表格显示电信运营商服务名称（或自定义名称），对应的频段、场强等

噪声抑制

可设置噪声抑制功能，获取动态噪底，可手动设置信噪比，动态滤除噪声影响

幅度设置

可设置参考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同参考幅度对应的噪声底度不同，参考幅度越大，噪声底度越高，测量灵敏度越低

切轴功能

使用三轴天线进行全向测量或单独使用X轴、Y轴、Z轴进行测量

平均功能

可选择滑动平均或定时平均：滑动平均为当前时间向前推移的设定时间内的平均值；定时平均则为设定时间内的平均值，达到设定时间自动暂停测量

保存功能

单击保存后，可选择保存数据文件（所有数据，.os4类型数据）、数据列表（文本文件或者EXCEL文件）和截图文件（图片文件）以及最后一刻的频谱截图（图片文件后台自动生成频谱图）

自动保存功能

当选择定时平均时，可设置自动保存，即达到设定时间时，自动将所选保存数据类型（同保存功能一致）自动保存到文件夹下

浏览功能

可以直接在主机中浏览记事本文件，调取查看保存的截图

录制与回放功能

选择保存所有数据后，可以对保存时间内的数据进行浏览回放，并可以再次对数据进行存储、截图等操作

雷达测量模式

测量原理

利用电平时域采样技术，对雷达工作频段快速测量得到峰值及方均根值

测值类型

RMS  实时值：显示当前的 RMS 值测量结果

RMS  ******值：RMS ******值保持

峰值实时值：显示当前的峰值测量结果

峰值******值：峰值的******值保持

最小测量脉冲宽度

连续预览模式8ns，连续流模式128ns

测量带宽

100MHz/2  n，n=0,1,2……10

场强触发功能

可设置脉冲触发场强，当测量脉冲场强达到设定触发门限后，捕捉信号波形

测量模式

连续预览模式、连续流模式

保存功能

保存时可选择保存数据文件（所有数据，.zf类型数据）、数据列表（文本文件或者EXCEL文件）和截图文件（图片文件）

自动保存功能

当选择定时平均时，可设置自动保存，即达到设定时间时，自动将所选保存数据类型（同保存功能一致）自动保存到文件夹下

浏览功能

可以直接在主机中浏览记事本文件，调取查看保存的截图

回放功能

选择保存所有数据后，可以对保存时间内的数据进行浏览回放，并可以再次对数据进行存储、截图等操作

信号分析模式

测量原理

信号频谱分析原理，相当于一台专业的频谱分析仪

轨迹类型

实时值：显示当前的测量结果

******值：******值保持模式

平均值：滑动平均值

刷新：刷新当前测量，重新显示当前结果类型

检波方式

RMS检波、峰值检波（选配）

参考电平

-80dBm～+23dBm（>30MHz）

衰减器

手动设置或自动设置

前置放大器

手动设置开关

通用参数

工作温度

-10℃～+50℃

湿度

≤95%RH，无冷凝

重量

2.23kg，不含天线及延长线

尺寸（长×宽×高）

251mm×194mm×65mm

显示

IPS高清屏、防刮电容触摸屏

8英寸，1024*768像素

接口

天线数据接口：天线控制

USB

光纤

无线WIFI

数据射频延长线

长度1.8米，内置芯片，插损自动补偿，N型接头

供电

11.1V/6.8AH锂电池

工作时长3.5小时（标称）

充电器

100V～240V@50Hz输入，12.6V/3A输出，2.5小时充满（标称）

校准周期

12个月

防水防尘

IP55

静电抗扰度

符合GB/T17626.2-2018标准等级3

射频抗扰度

符合GB/T17626.3-2016标准等级4

SRF-06三轴全向电场天线

频率范围

30MHz～6GHz

天线类型

电场，偶极子天线

传感器类型

能够切换扫描轴的三轴天线

检出下限

2.6×10-9W/m2（1mV/m）

检出上限

238W/m2（300V/m）

******场强

1000V/m（毁坏门限）

频响误差

≤±1.5dB（700MHz～5GHz）

≤±2.0dB（30MHz～700MHz，5GHz～6GHz）

线性误差

≤±0.8dB

各向同性

＜1.5dB

动态范围

＞60dB

扩展不确定度

±2.7dB（30MHz~5GHz）

±3.0dB（5GHz~6GHz）

测量精度

1mV/m

积分底噪

0.05V/m（@1V/m量程，积分范围700MHz~5GHz）

工作温度

-10℃～+50℃

工作湿度

≤95%RH，无冷凝

防尘防水

IP55级

重量

355g

尺寸

长440mm，天线直径70mm

射频接口

N型，公头，50Ω

校准频点

25个参考点；（30，50，100，300，400，500，600，700，800，900，1000）MHz；（1.2，1.4，1.6，1.8，2，2.2，2.45，2.6，3，3.5，4，4.5，4.8，5.2，5.5，5.8，6）GHz；主机在参考点之间进行线性插值处理

推荐校准周期

12个月
