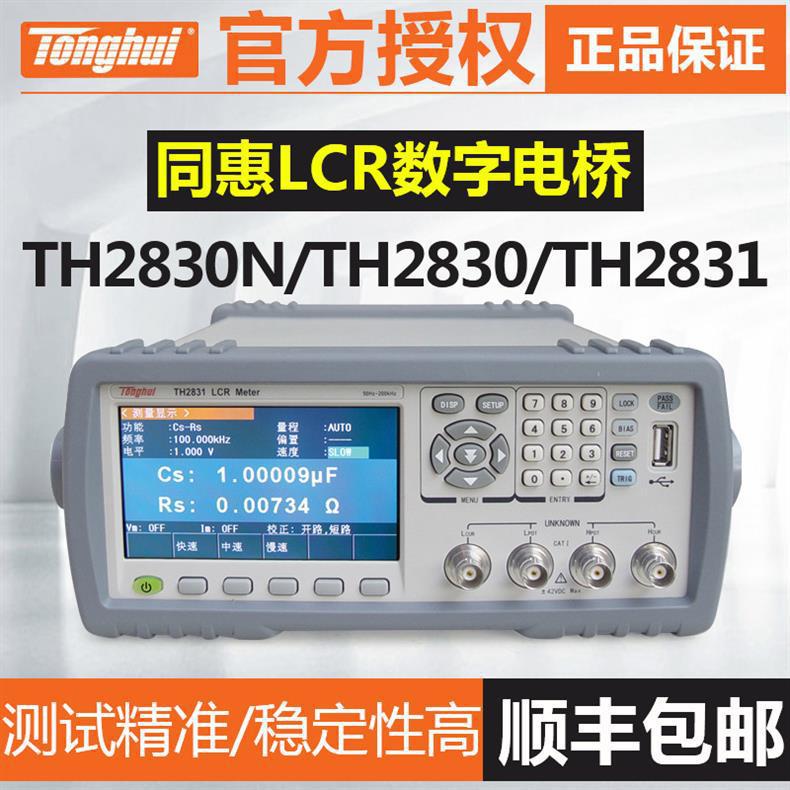

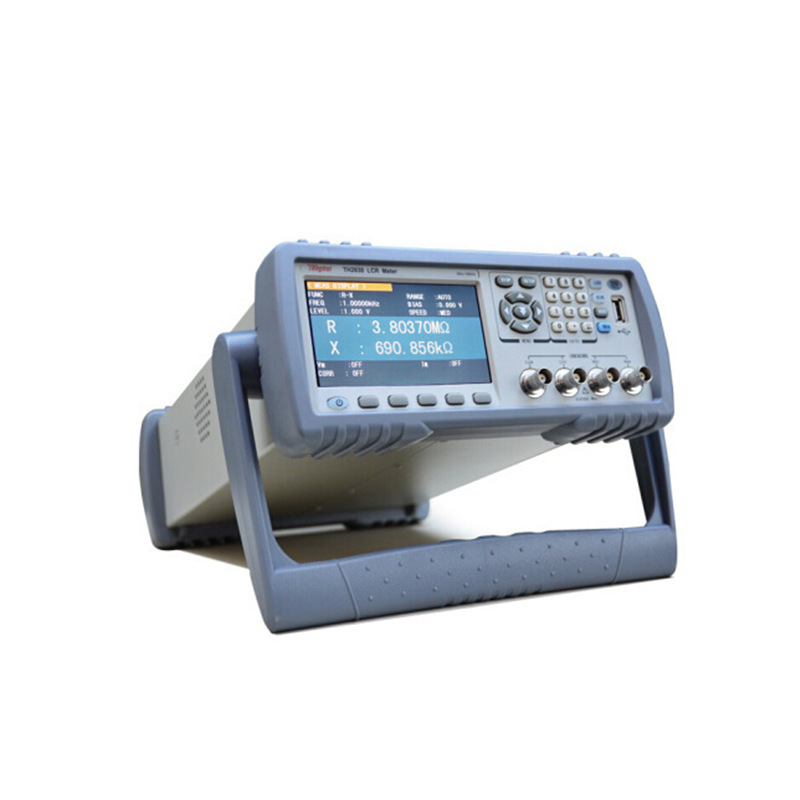

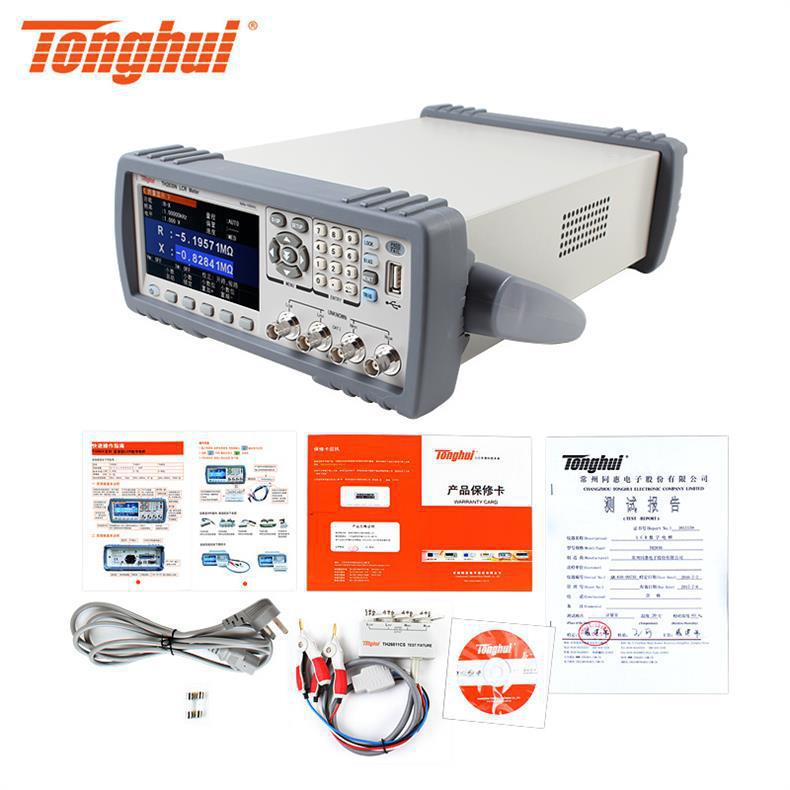

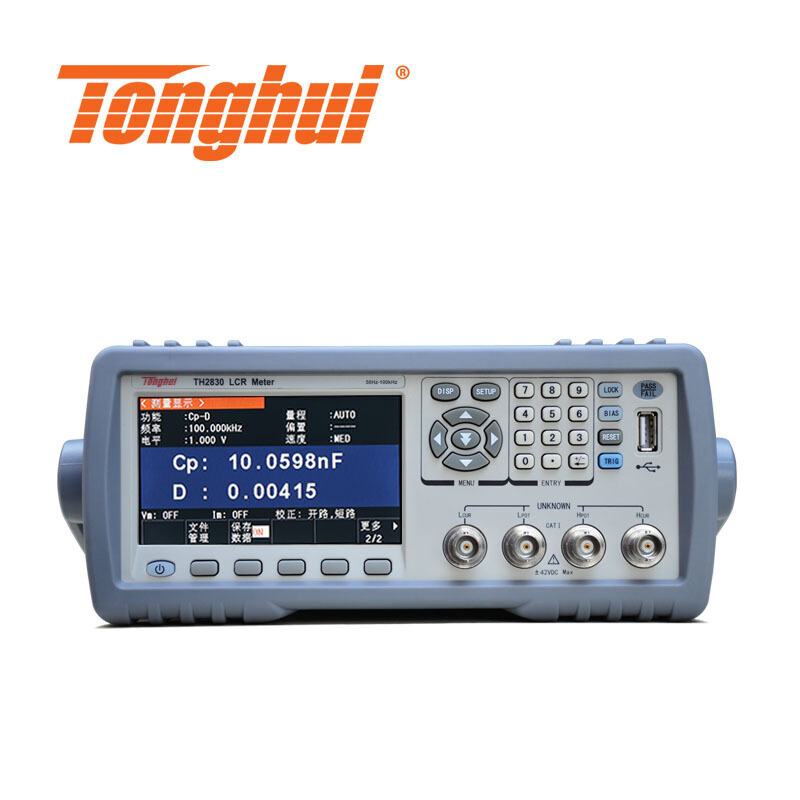

Tonghui TH2830 функция подсчета моста 200 кГц 10 сортный цифровой мост LCR

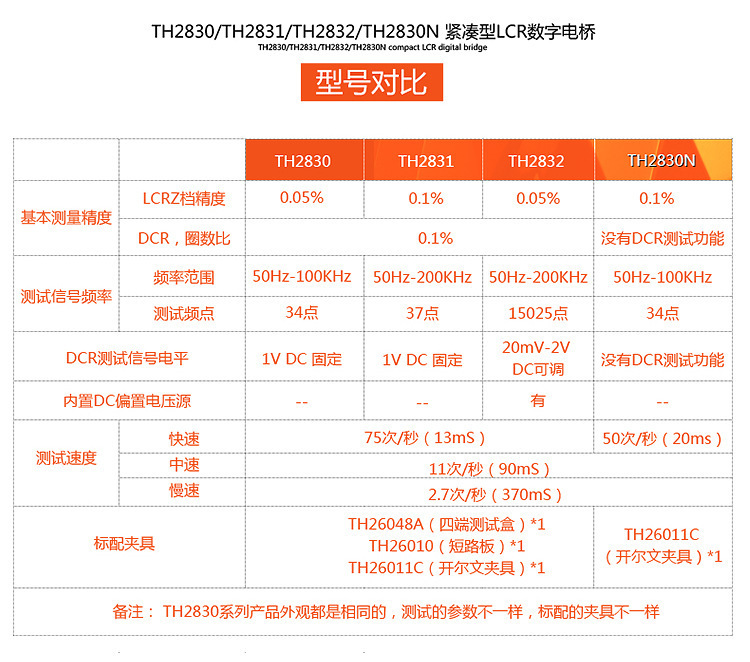

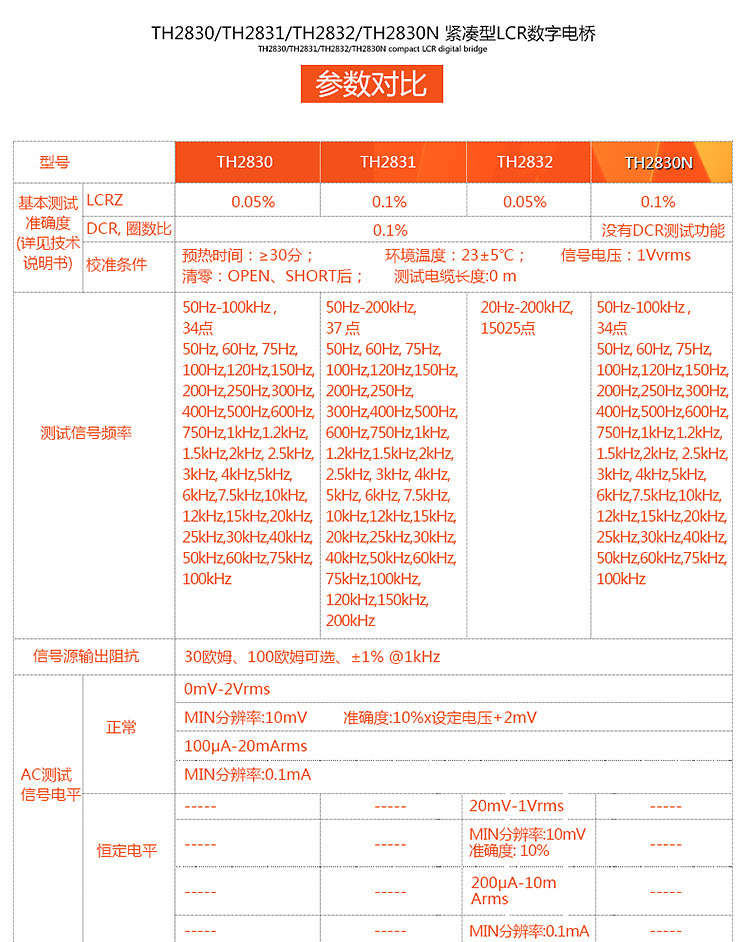

型号

TH2830

基本测量准备度(详见技术说明书)

LCRZ

0.05%

DCR、圈数比

0.10%

校准条件

预热时间:≥30分;      环境温度:23±5℃;    信号电压:1Vvrms                                              清零:OPEN、SHORT后:   测试电缆长度:0 m

测试信号频率

50Hz-100kHZ,34点           50Hz 60Hz 75Hz 100Hz    120Hz 150Hz 200Hz 250Hz 300Hz 400Hz 500Hz 600Hz 750Hz 1kHz 1.2Khz 1.5kHz 2kHz 2.5khz 3kHz 4kHz 5kHz 6kHz 7.5kHz      10kHz 12kHz 15kHz 20kHz 25kHz 30kHz 40kHz 50kHz 60kHz 75kHz 100Khz

信号源输出阻抗

30欧姆、100欧姆可选、±1% @1kHz

AC测试信号电平

正常

10mV-2Vrms

最小分辨率:10mV       准确度:10%x      设定电压+2mV

100μA-20mArms

最小分辨率:0.1mA

恒定电平

-----

-----

-----

-----

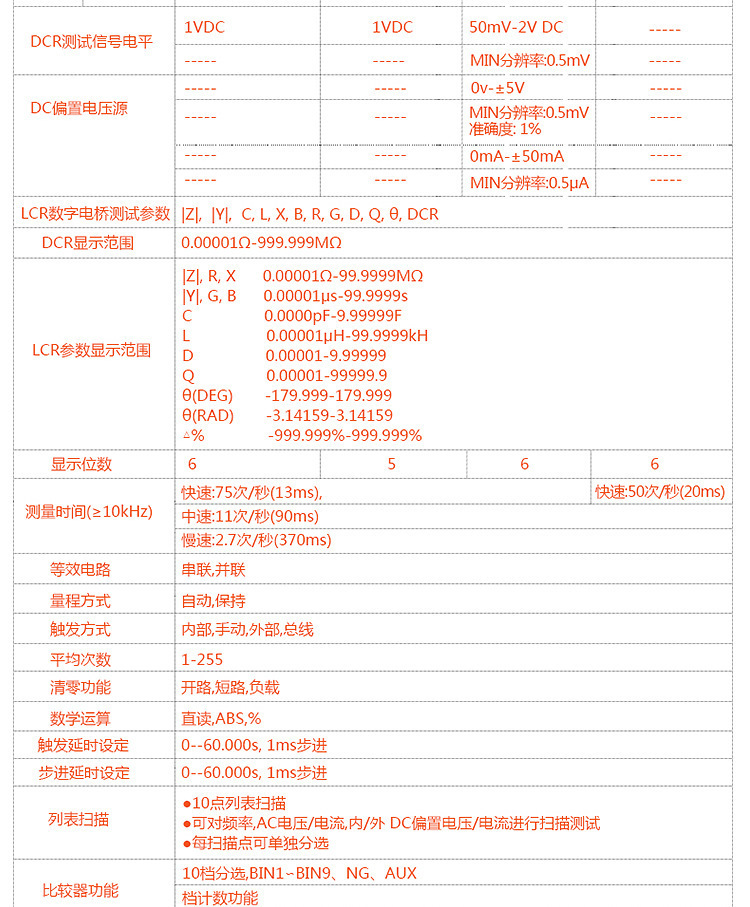

DCR测试信号电平

1V DC

-----

DC偏置电压源

-----

-----

-----

-----

LCR数字电桥测试参数

|Z|,  |Y|,  C, L, X, B, R, G, D, Q, θ, DCR

DCR显示范围

0.00001Ω-999.999MΩ

LCR参数显示范围

|Z|, R, X    0.00001Ω-99.9999Ω

|Y|, G, B    0.00001μs-99.9999s

C            0.0000pF-9.99999F

L            0.00001μH-99.9999kH

D            0.00001-9.99999

Q            0.00001-99999.9

θ(DEG)       -179.999-179.999

θ(RAD)       -3.14159-3.14159

△%         -999.999%-999.999%

显示位数

6

测量时间(≥10kHz)

快速:75次/秒(13ms),中速:11次/秒(90ms)慢速:2.7次/秒(370ms)

等效电路

串联,并联

量程方式

自动,保持

触发方式

内部,手动,外部,总线

平均次数

1-255

清零功能

开路,短路,负载

数学运算

直读,ABS,%

触发延时设定

0--60.000s, 1ms步进

步进延时设定

0--60.000s, 1ms步进

列表扫描

●10点列表扫描

●可对频率,AC电压/电流,内/外 DC偏置电压/电流进行扫描测试

●每扫描点可单独分选

比较器功能

10档分选,BIN1∽BIN9、NG、AUX

档计数功能

PASS,FALL前面板LED显示

内部非易失性存储器

100组LCRZ仪器设定文件  201次测试结果

外部USB存储器

仪器设定文件,CSV数据文件,截屏(GIF图像)

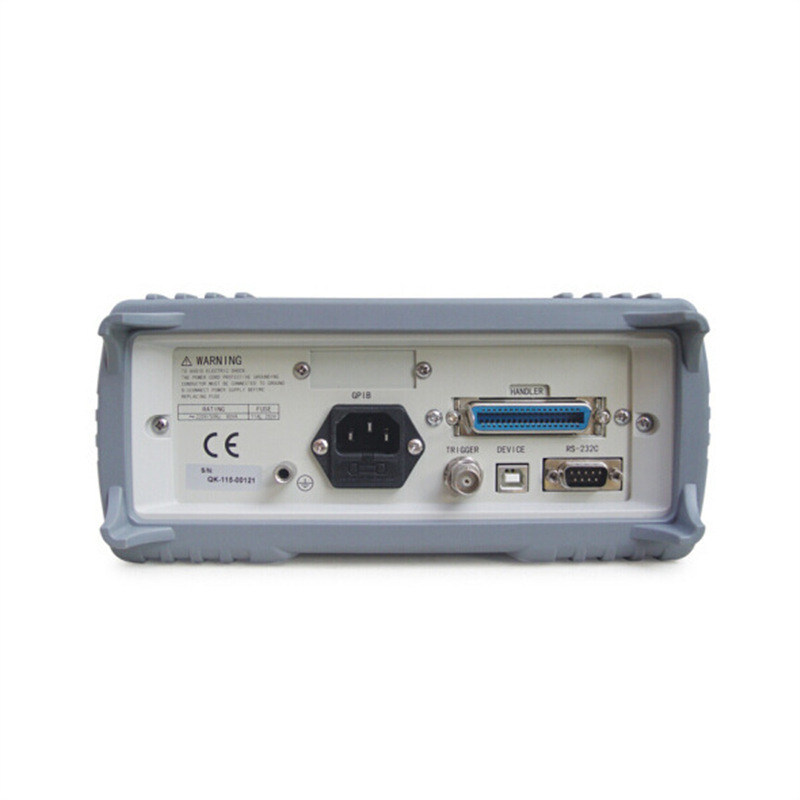

接口

控制接口

HANDLER

通讯接口

USB HOST,RS232C,RS485(选件),GPIB(选件)

存储器接口

USB DEVICE(U盘存储或条形码扫描)
