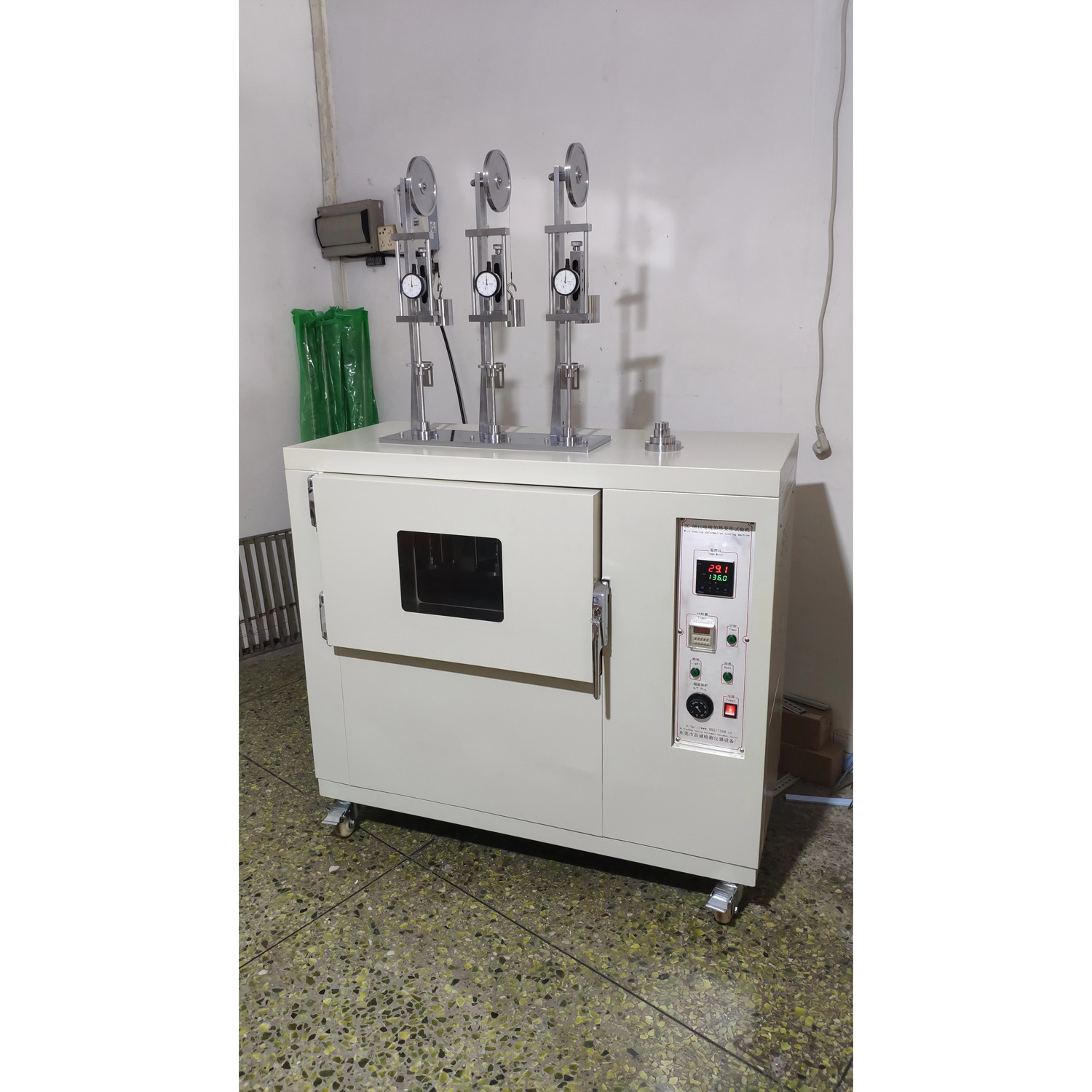

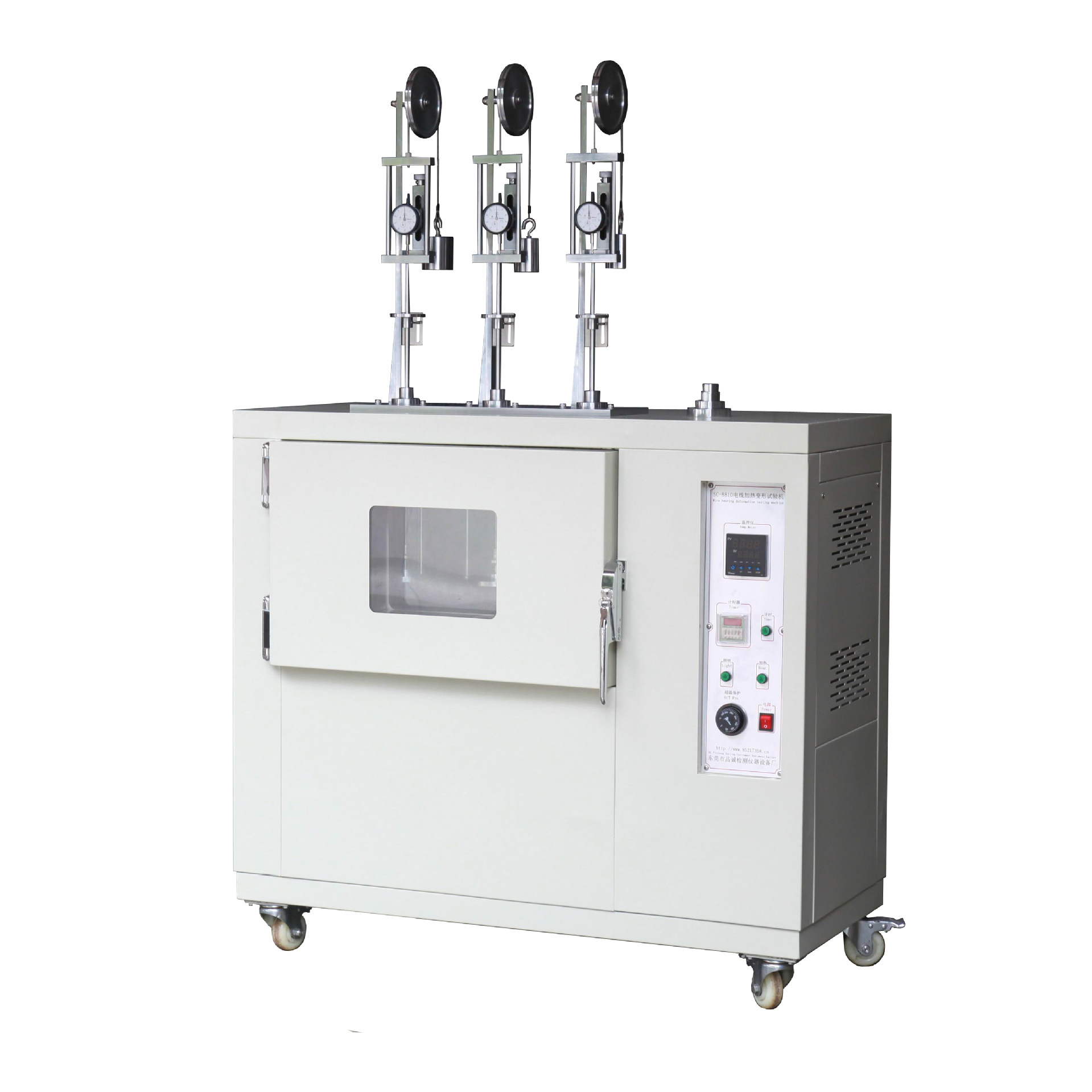

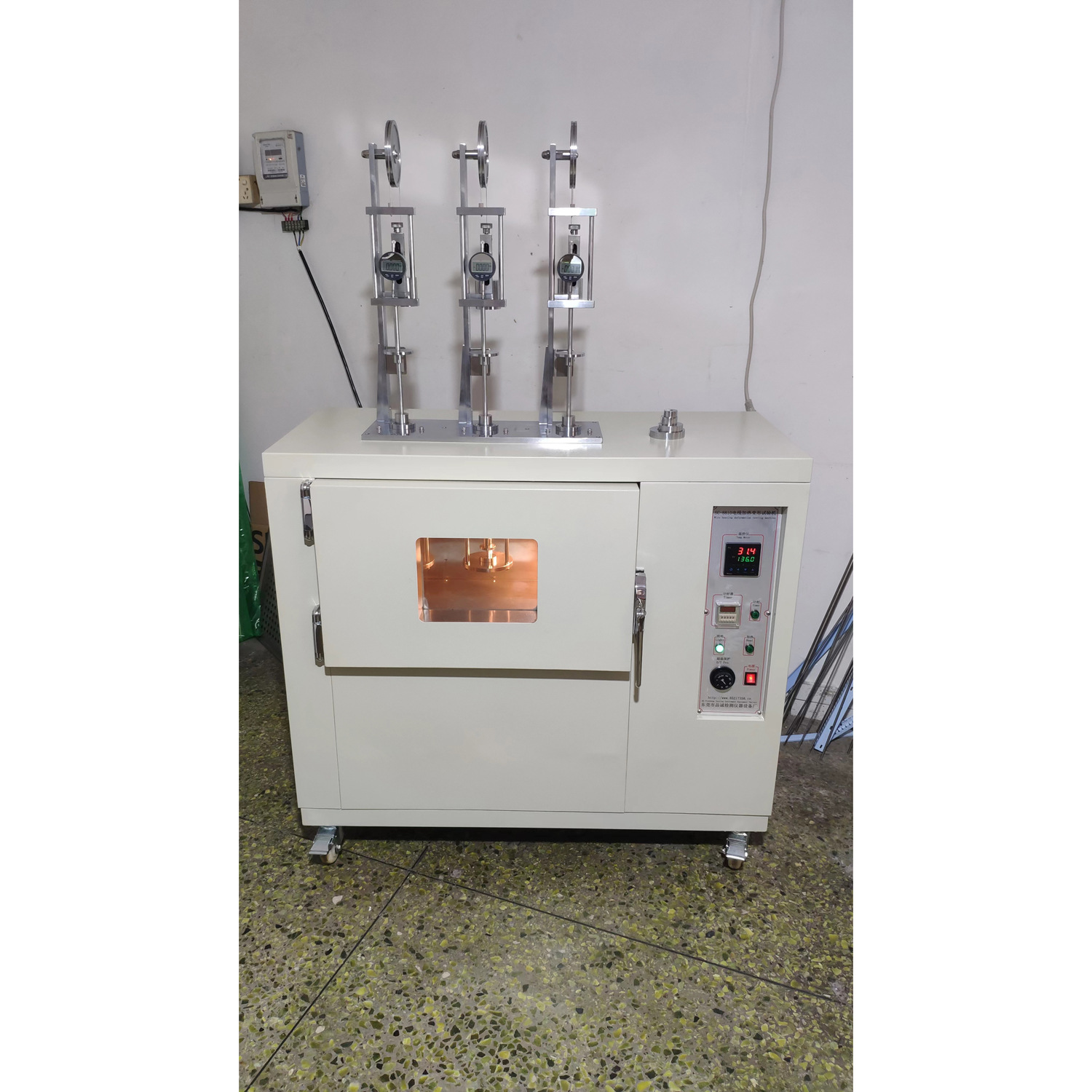

SC-8810电线加热变形试验机

一、用途

电线加热变形试验机，本机适用于测试皮类、塑料类、橡胶类、布类、受热前和受热后之变形量。辅助环氧粉沫喷涂层，重量轻、体积小、外观美观、用途广泛。

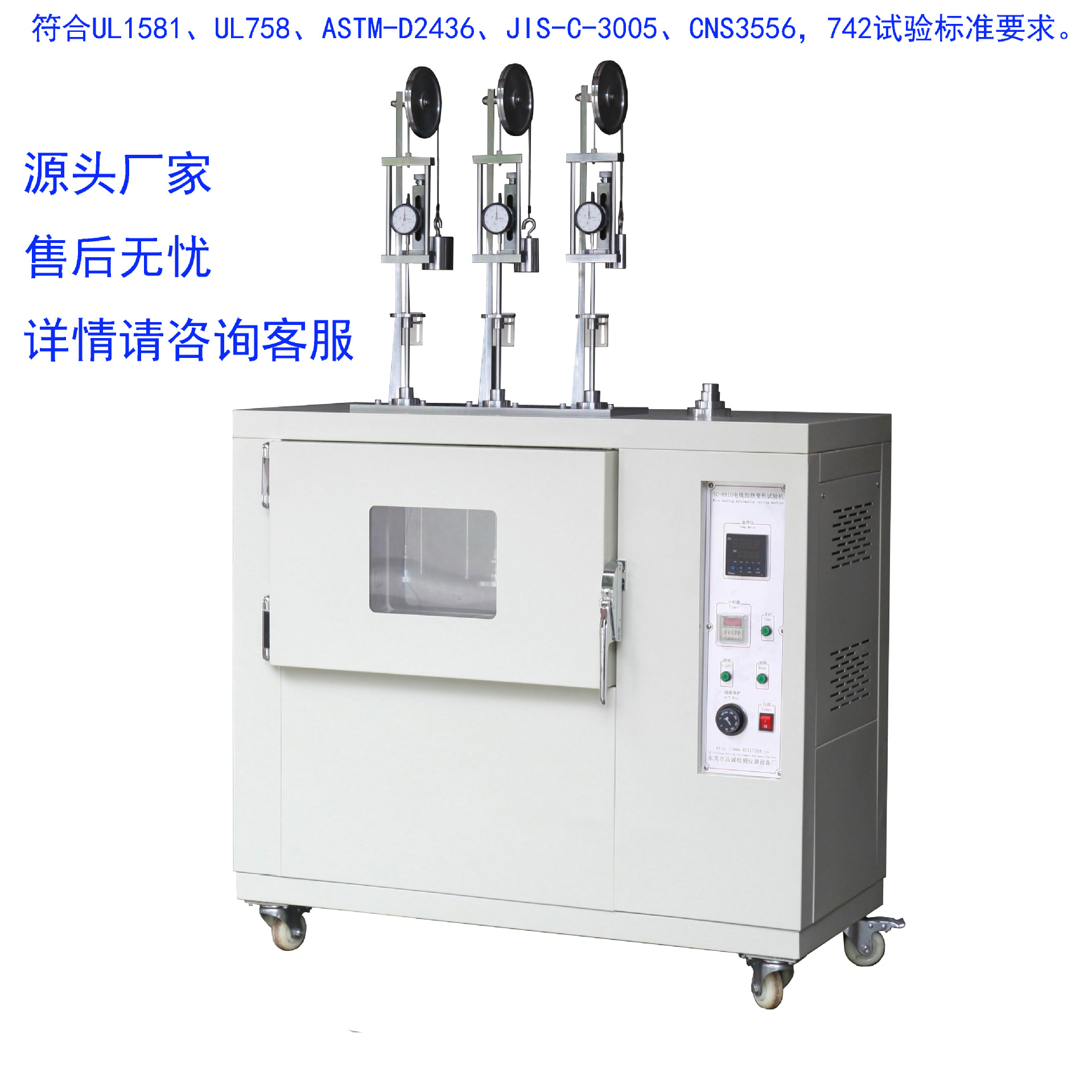

本仪器之设计符合UL1581、UL758、ASTM-D2436、JIS-C-3005、CNS3556，742试验标准要求。

二、使用条件

2.1、电源：220V  50Hz

2.2、环境温度：5～35℃

2.3、环境湿度：≤85%R.H

三、性能指标

3.1、电源：1PH  220V

3.2、电流：Max 40A

3.3、温度范围：常温+10℃～200℃

3.4、控制精度：±1℃

3.5、解析精度：1℃

3.6、分布误差：±3℃

3.7、升温时间：自常温至200℃，约40分钟。

3.8、机器结构与材质：

3.8.1、内箱尺寸：60cm（W）×35 cm（D）×35 cm（H）

3.8.2、外箱尺寸：110cm（L）×48 cm（D）×168 cm（H）

3.8.3、内箱材质：SUS#304不锈钢。

3.8.4、外箱材质：A3钢材,采用静电烤漆。

3.8.5、保温材质：高密度石棉。

3.8.6、加热器：螺管式加热器一套：220V  3.2KW

3.8.6、附属设备

3.8.6.1、无熔丝开关

3.8.6.2、超温保护及指示灯

3.8.6.3、各种动作之指示灯

3.8.6.4、定时器：0～999小时任意设定

3.8.6.5、广角投射照明设备。

3.8.6.6、多层真空玻璃视窗。

3.8.6.7、试验室放物架三个。

3.8.6.8、采用防暴门锁。

3.8.6.9、具有到试验时间声音提示

3.8.6.10、附可调固定式PU活动轮4组

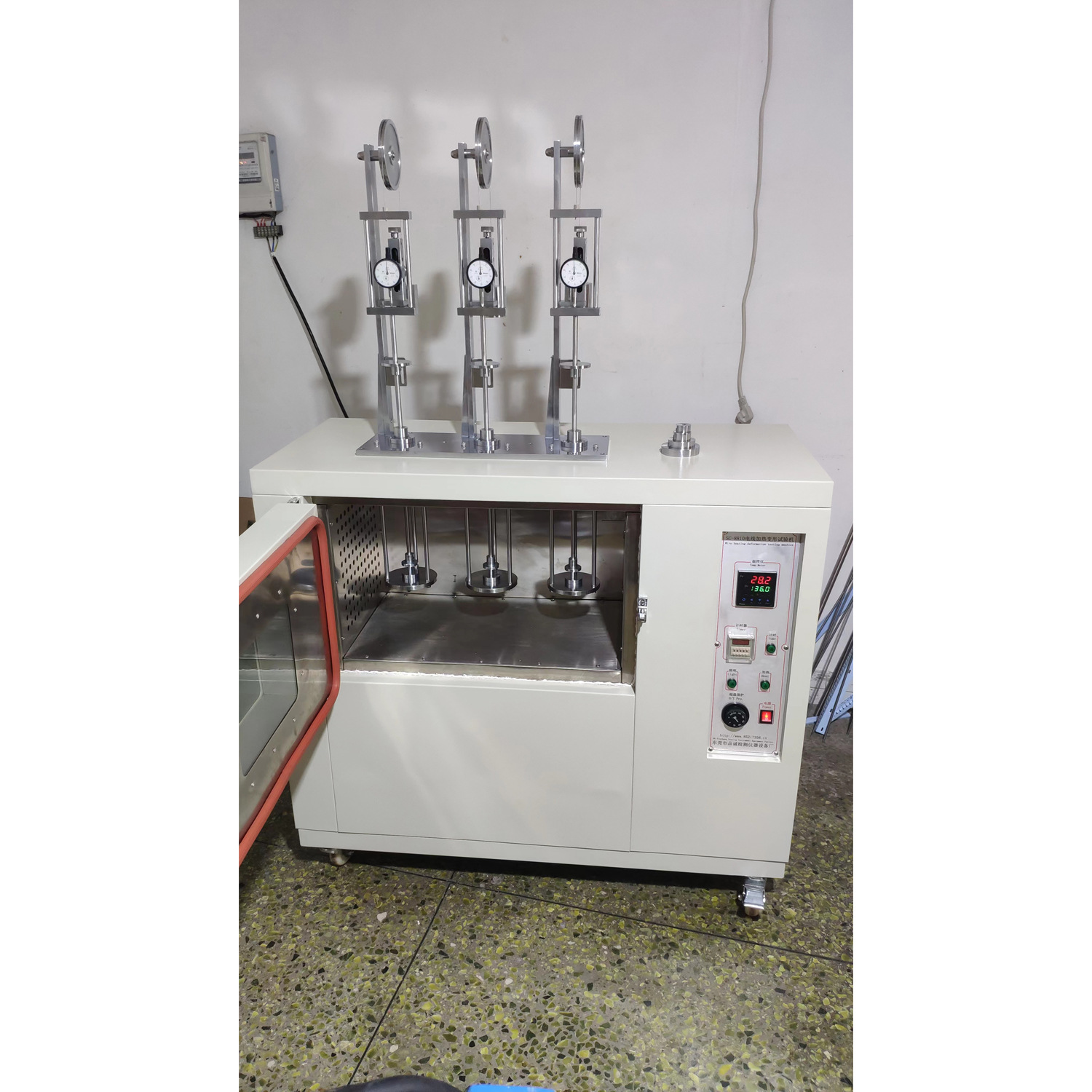

3.8.7、变形量测量装置

3.8.7.1、采用日本MITUTOYO量表三个。

3.8.7.2、变形量分辨率：0.01mm

3.8.7.3、采用平衡锤抵消外部的荷重

3.8.7.4、荷重砝码：50g、100g、200g、500g各三个

3.8.7.5、变形量调零装置

3.9、送风循环系统：采多翼离心式循环风扇：送风机一台：1& 220V 200W

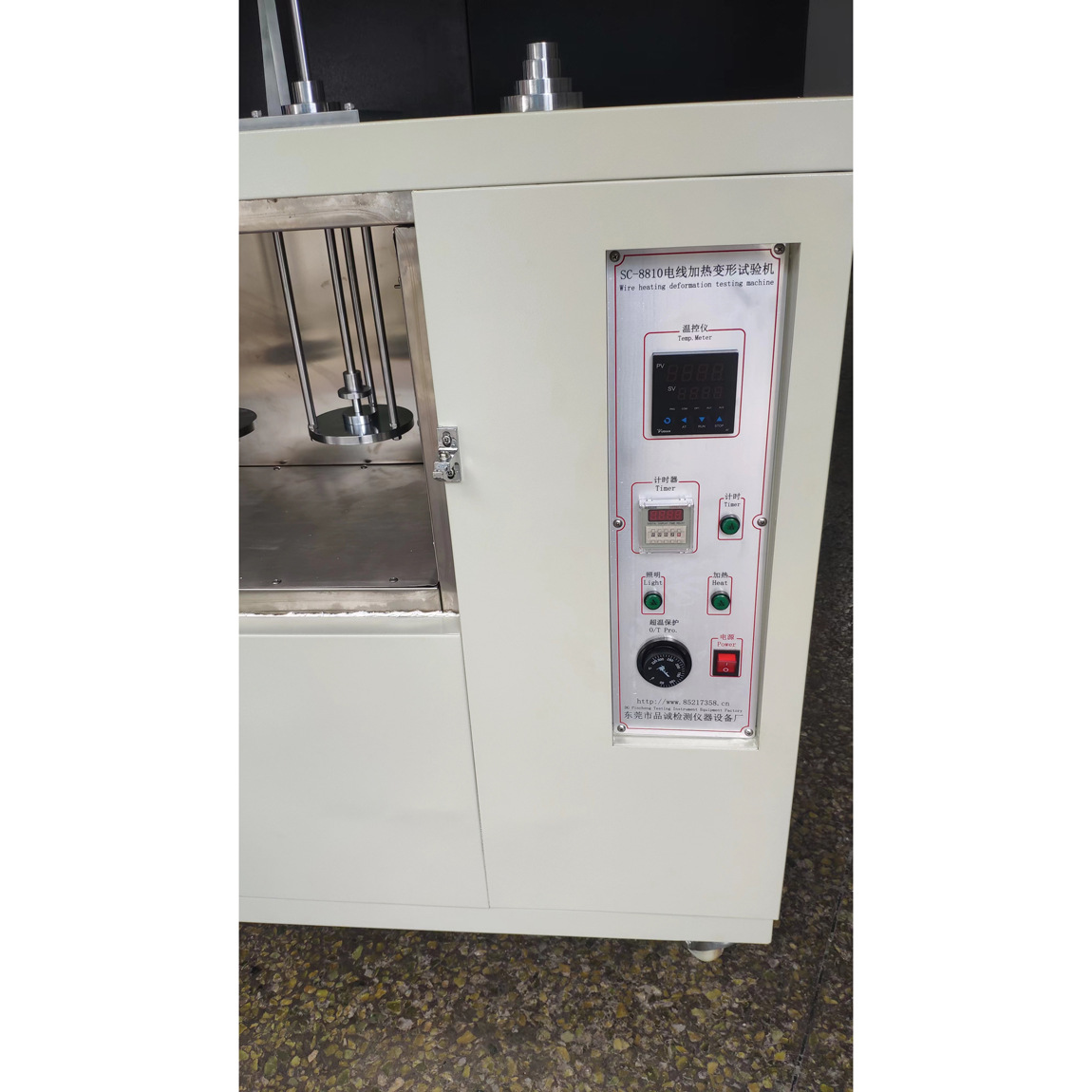

3.10、电路控制系统：

3.10.1、温度控制器采用微电脑电子式设定及数位显示（台湾产）

3.10.2、本系统采用PROPORTIONAL+INTERGRAL+DIFFERENTIAL+SCR之控制（即

比例、积分、微分+SCR），可提高控制元件界面使用之寿命与稳定性。

3.10.3、具有PID自动演算功能，无须人工设定。

3.10.4、采用高精度细丝感测器。
