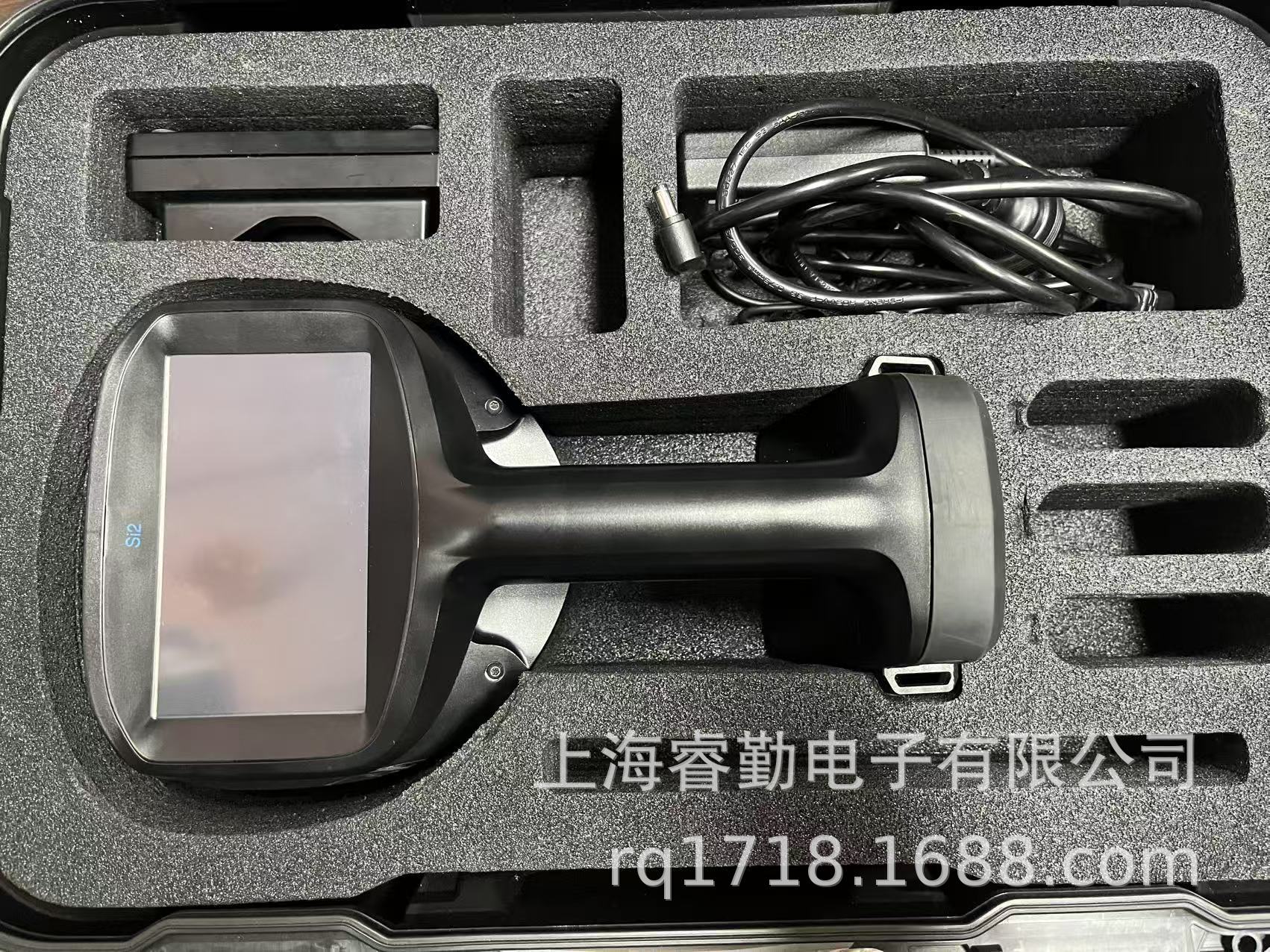

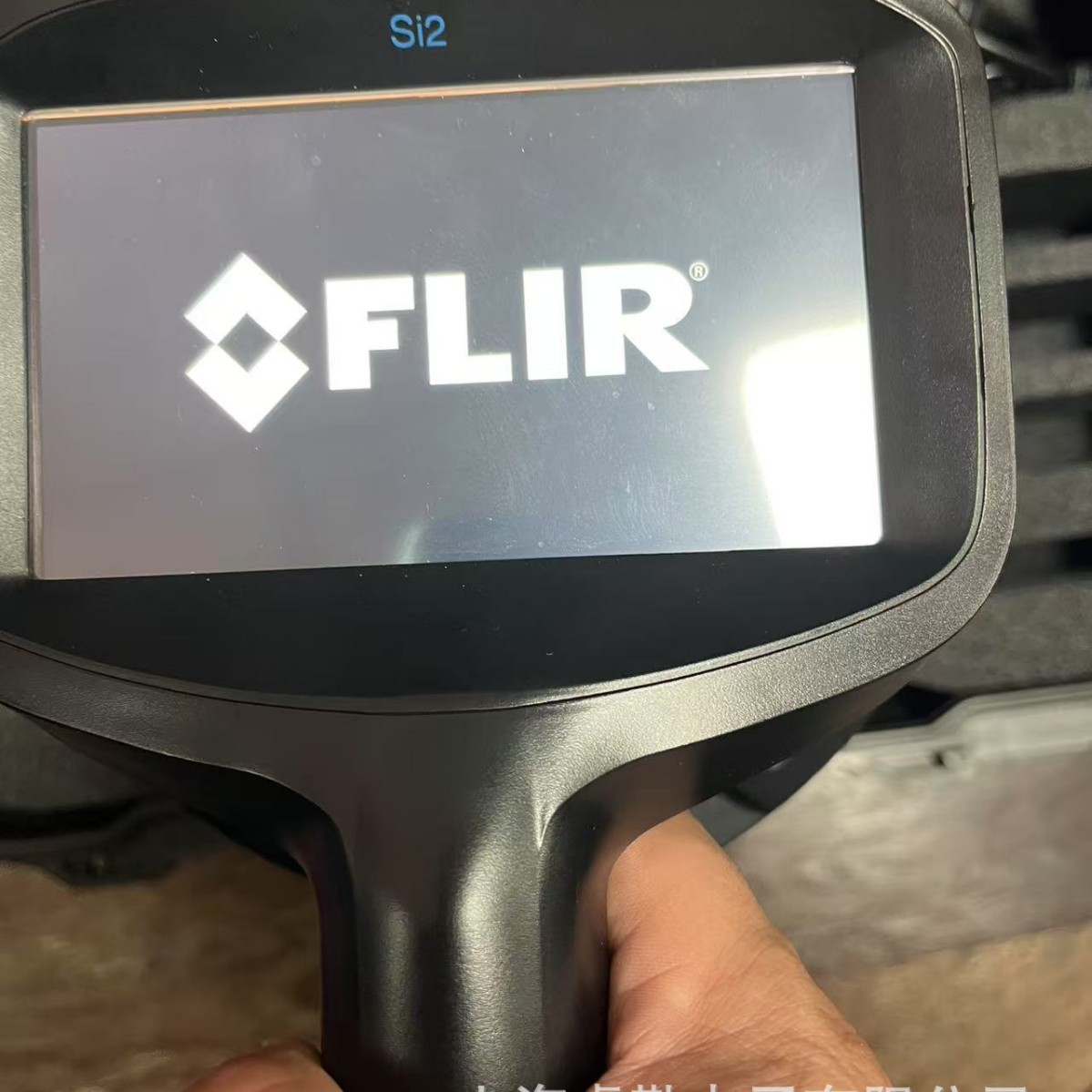

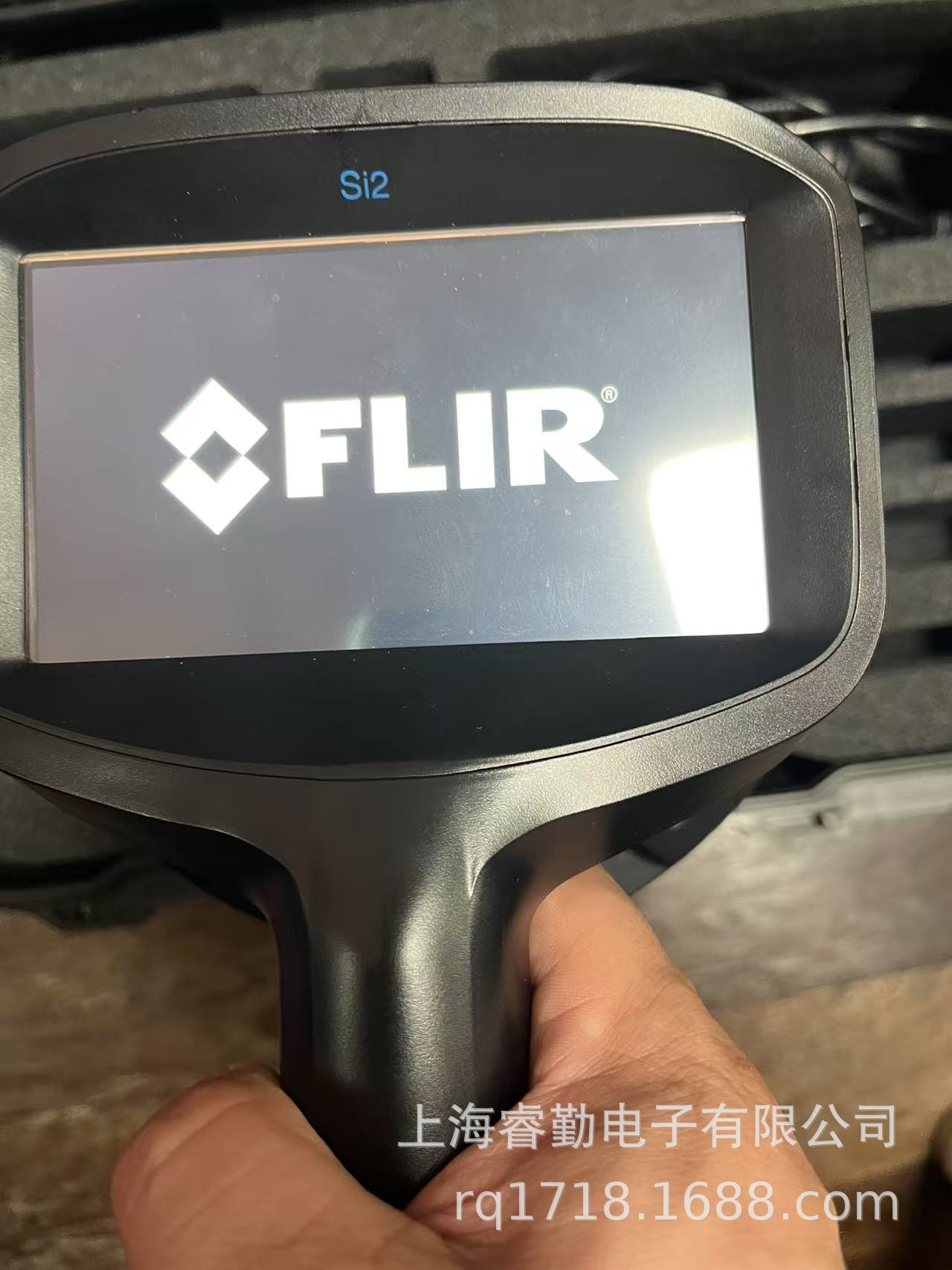

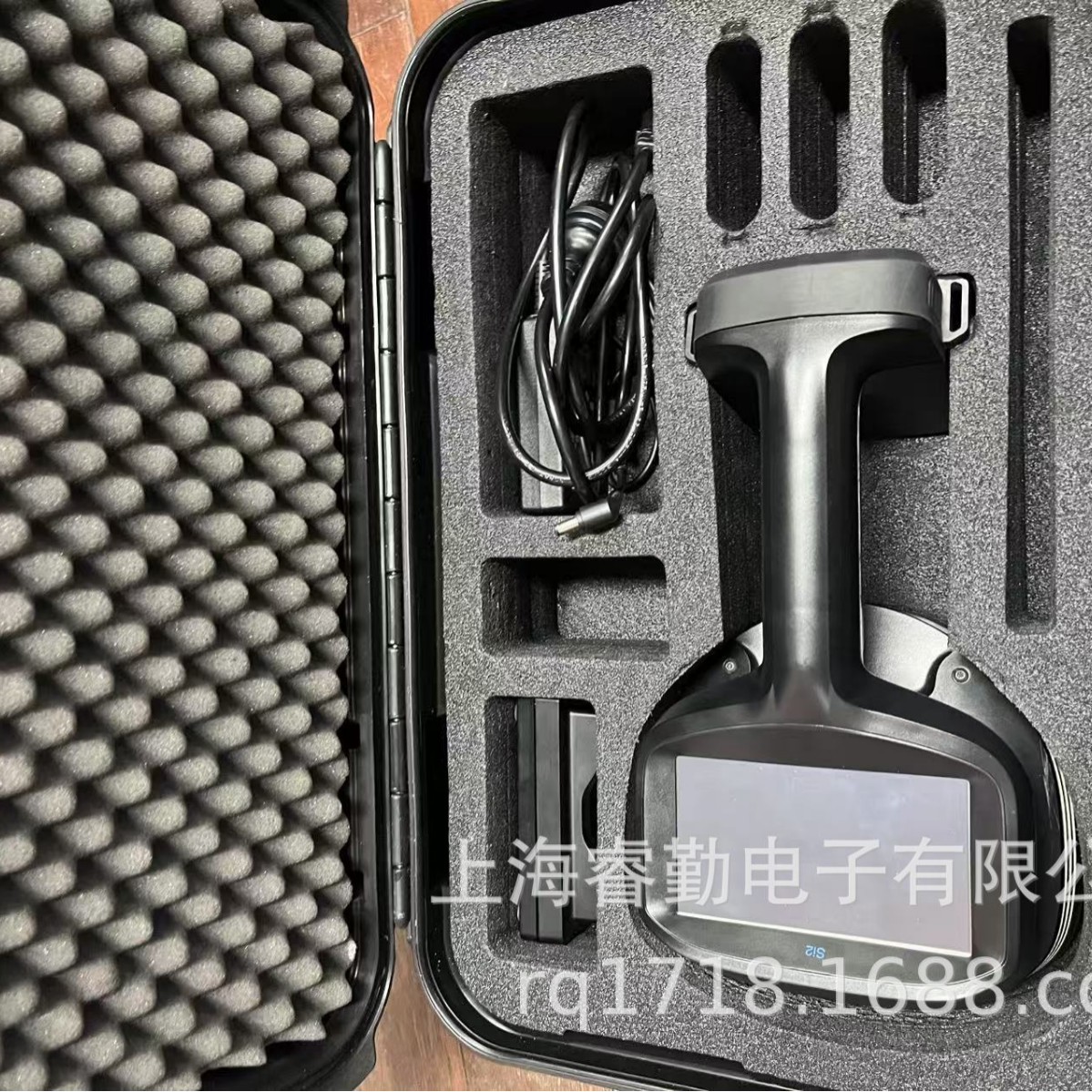

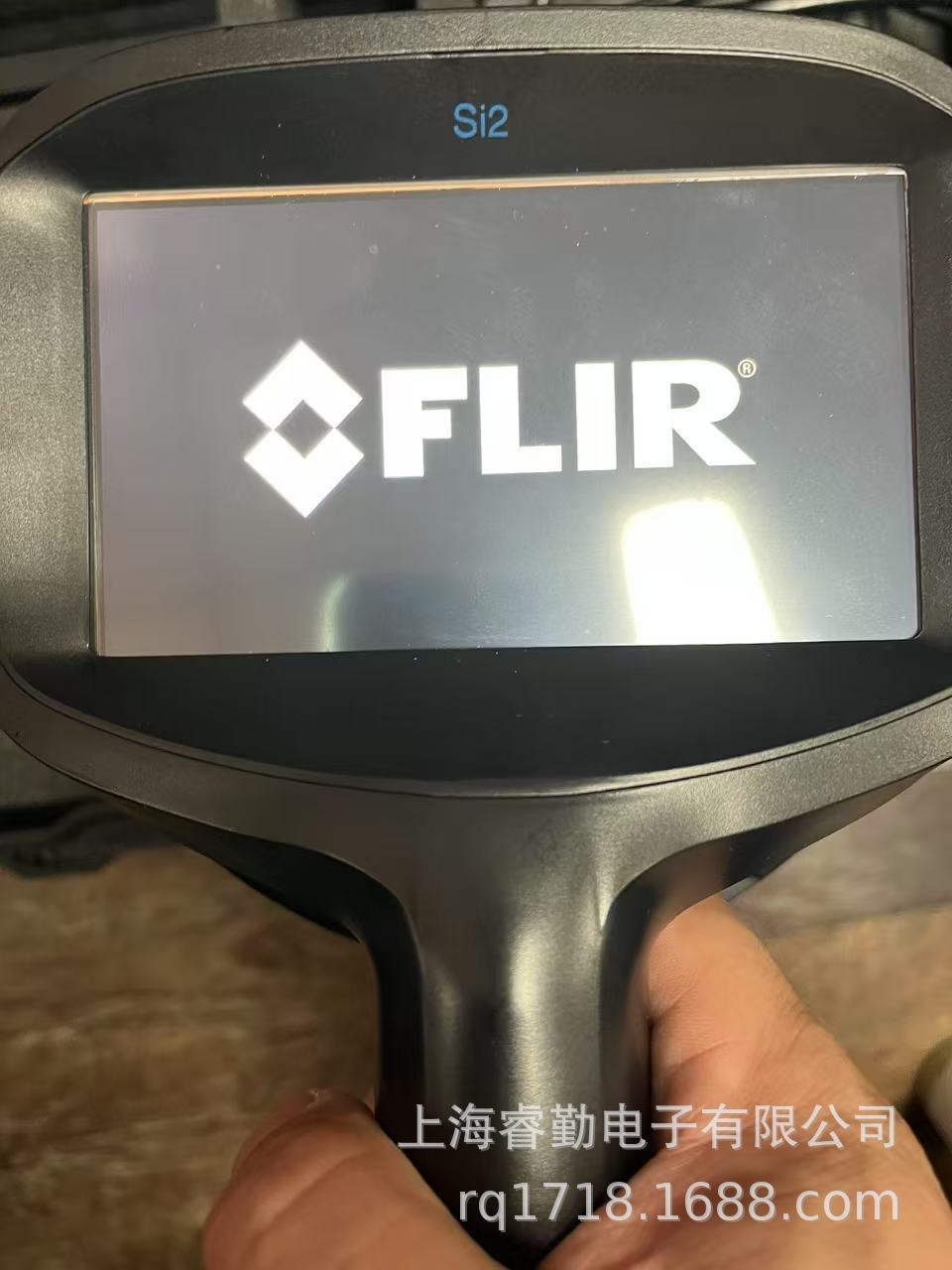

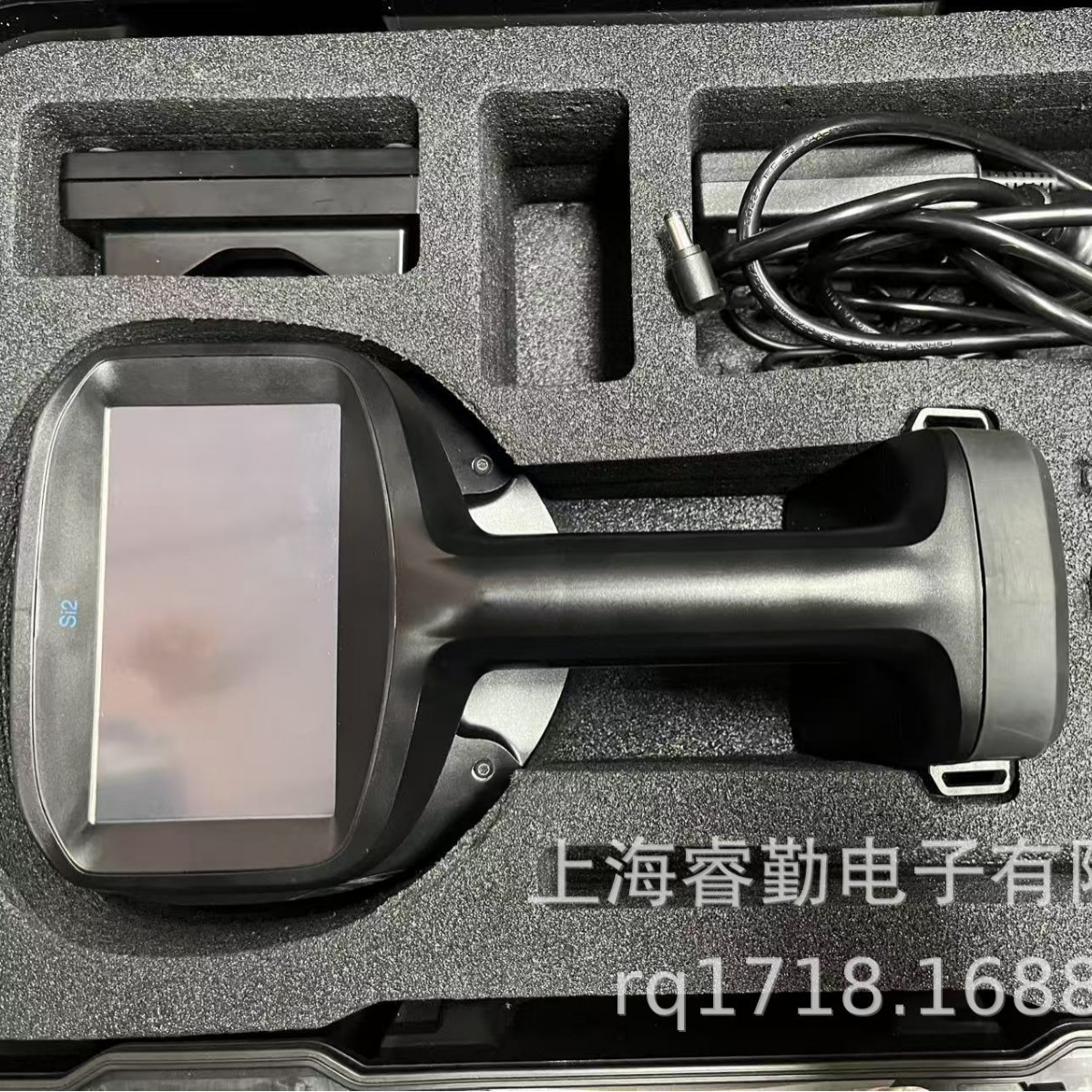

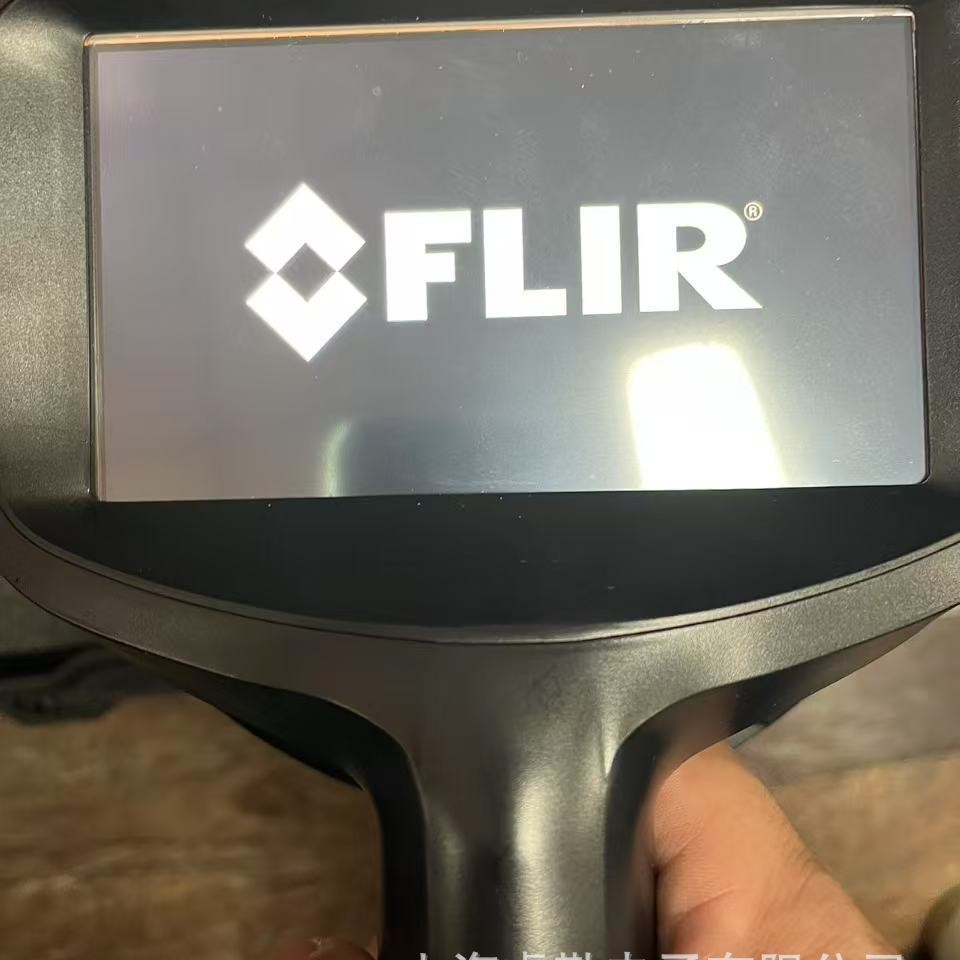

Акустический тепловизор FLIR Si2 SI2-PRO обнаруживает механические неисправности

Описание

全新FLIR Si2-PD和Si2-Pro声学成像仪，配备了智能局部放电检测分析功能，其可帮助用户检测、辨识和分析电气系统中象征着存在问题和故障隐患的局部放电，提前定位故障点，避免出现重大事故。

局部放电被听见的必要性

顾名思义，局部放电（PD）指绝缘体局部故障，其可能在任何类型（固体、空气、气体、真空或液体）的绝缘体上发生。如果电荷经常穿过绝缘体，很可能导致绝缘体被彻底击穿，从而造成灾难性的故障，因此及时发现局部放电非常重要，它能有效规避重大事故的发生。

局部放电分为多种不同类型，其特征因类型而异。在实际应用中，可分为四类：负电晕放电、正负电晕放电、浮动放电以及表面或内部放电。不同放电类型的局部放电相位分布（PRPD）图谱略有差异，想要详细解读的菲粉们可以右侧填写表单，获取“FLIR Si2系列声学成像仪局部放电检测深度分析白皮书”，它能让您对局部放电有更深层次的理解！

声学成像仪智能分类局部放电的类型

不同类型的局部放电主要表现为50或60Hz周期的不同时段中的脉冲或脉冲簇。对局部放电进行电气测量，能够测出这些脉冲期间转移的电荷，并显示其与电压相位的相对关系。这就是所谓的局部放电相位分布（PRPD）图谱。

局部放电相位分布（PRPD）图谱

PRPD图谱具备数种特征，可用于推断存疑局部放电的类型。例如，PRPD图谱通常拥有两个明显的脉冲簇，一个靠近正电压峰值，另一个则靠近负电压峰值，这些脉冲簇的大小和形状可能不同。这两个脉冲簇在大小和形状上可能对称，也可能高度不对称。在某些情况下，可能只存在一个脉冲簇而非两个。因此，可以根据不同的PRPD图谱来判断局部放电的类型。

下载白皮书，详细介绍典型的PRPD图谱

FLIR声学成像仪将自动检测具有较强50或60Hz周期性的信号，并构建类似的PRPD图谱。但要注意，即使声学成像仪界面显示了PRPD图谱，也不代表声源一定是局部放电。例如，某些类型的低压电子设备也可能产生类似的周期性图谱，因此还要进一步分析。

选择FLIR Si2声学成像仪的优势

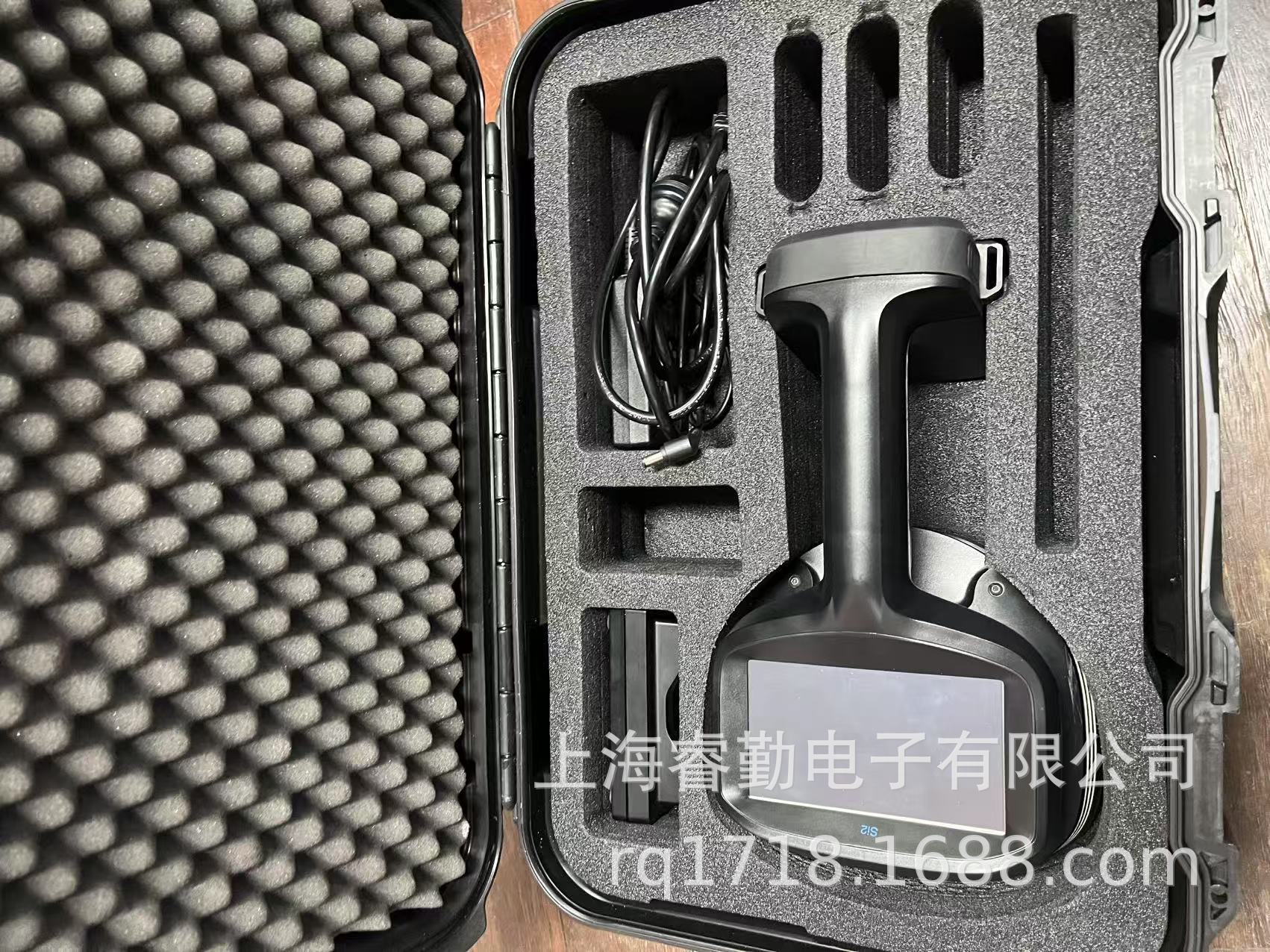

FLIR Si2系列声学成像仪内置124枚麦克风，接收频率范围在2kHz至130kHz，涵盖了局部放电的声波范围，在远距离或嘈杂环境中也能直观地显示超声波信息，生成精确的声像。声像实时叠加在可见光数码图像上，使用户可以准确地查明异常声音来源。

对于局部放电检测，Si2声学成像仪内置局部放电严重程度评估和纠正措施建议功能，通过对局部放电进行分类，能让用户迅速做出决策，减少故障的影响。这样的检测，比传统方法要将近快10倍！

Si2具备人工智能技术辅助分析和故障严重程度评估功能，可现场提供决策支持

FLIR Si2系列声学成像仪其配备的插件还能让用户将声像导入FLIR Thermal Studio软件中，进行离线编辑、分析和创建高级报告。专业的报告和分析软件，让局部放电检测后的结果处理变得更加简单明了！

利用超声波对局部放电进行检测，不仅设备轻便，适应性好，性价比高，还能保障操作人员的安全，精准定位故障点。FLIR Si2系列声学成像仪作为其中的佼佼者，可作为电力检测人员的“完美”工具。您在局部放电检测的过程中遇到过哪些难题？点击右侧表单填写工作难点，FLIR专家为您一对一提供解决方案，
