Fluke Fluke190-202/S2 канал 200 МГц портативный осциллограф F190-202 F190-204

190-062

190-102

190-202

垂直偏转

通道数

2

2

2

带宽

60 MHz

100 MHz

200 MHz

上升时间

5.8纳秒

3.5纳秒

1.7纳秒

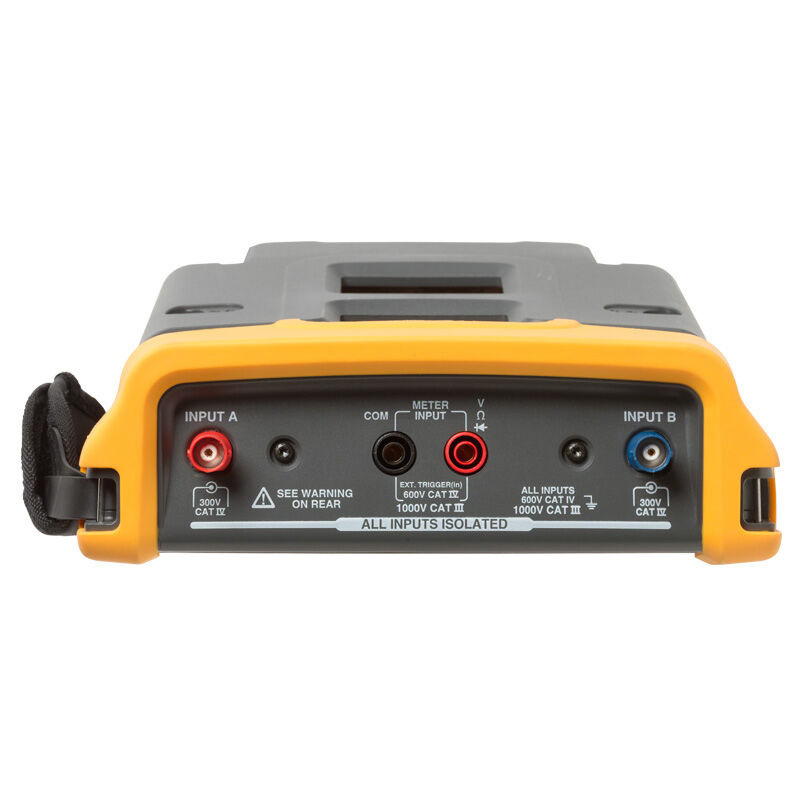

示波表输入数

2个输入通道加外触发器

通道基础架构

所有输入彼此之间完全隔离，与地完全隔离
可以任意组合激活输入

输入敏感度

2 mV/刻度到100 V/刻度，加可变衰减

带宽限制器

用户可选：20 kHz、20 MHz或全带宽

输入电压

经过CAT III 1000 V/CAT IV 600 V评级，请查看“一般规格“了解详细信息

垂直分辨率

8位

准确度

±（读数的2.1 % + 0.04 x范围/刻度）@ 5 mV/刻度到100 V/刻度

输入阻抗

1 MΩ ±1 % // 14 pF±2 pF

水平

最大实时采样速率（同时采样）

每个通道
625 MS/秒

每个通道
1.25 GS/秒

2.5 GS/秒(2通道)

记录长度

每通道高达10,000样本点

时基范围

10 ns/刻度到
4秒/刻度

5纳秒/刻度到
4秒/刻度

2纳秒/刻度到
4秒/刻度

1-2-4-序列的时基使用ScopeRecord™Roll模式（请查看“记录仪模式”）的调慢时间/刻度设置

毛刺捕捉

每通道8纳秒峰值检测（在任何时基设置，使用实时采样和数据压缩）

触发和延迟

模式

自动Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选的脉冲宽度（仅限通道A)、N周期

Connect-and-View™

先进的自动触发功能，可识别信号模式，自动设置并持续调整触发、时基和振幅自动显示复杂动态信号的稳定波形，例如电机驱动器和控制信号可以根据需要关闭

自动捕捉100个屏幕

处于示波表模式时，仪表总是可以记住最近100个屏幕，无需特定的用户设置。发现异常时，可以按“重播”按钮反复查看整个序列的屏幕事件。 可以对仪表进行设置，使之在出现毛刺或间断性异常时触发，然后以“看守”模式运行，捕捉100个特定的事件

FFT– 频谱分析

窗口

自动、哈明(Hamming)、汉宁(Hanning)或无

波形比较以及使测试通过/失败

波形比较

提供参考波形的存储和显示，用于对新采集的波形进行视觉比较。参考源自采集的波形，可以在示波表中进行修改

使测试通过/失败

在波形比较模式中，示波表可以设置为仅在重播内存库中存储匹配（“通过”）或仅存储非匹配（“失败”）的采集波形，以供将来分析
