Гравитационная производственная линия с многостанционной загрузкой и разгрузкой, манипулятор для тяжелой промышленности, гибкая производственная линия для обработки грузов.

Ссылка на оригинал
Спецификация:

Продано за 30 дней:

1 шт.

Всего продаж:

43 шт.

Минимальное количество для заказа:

1 шт.

Гравитационная производственная линия с многостанционной загрузкой и разгрузкой, манипулятор для тяжелой промышленности, гибкая производственная линия для обработки грузов.

Ссылка на оригинал
Доставим до Москвы: 23.12 - 02.1

от 10 750.00 ₽ за 1 шт.

-21%

10 750.00 ₽

Доставка по Китаю включена в цену

Доставка до склада в Китае: 0 ₽
Стоимость доставки в Россию: 0

Оптом

от 1 шт.

10 750.00 ₽

Описание




                                   东莞市东骏达自动化科技有限公司



本公司深耕十年自动化领域,已积累多行业客户成熟经验,免费提供3D图纸与方案设计,欢迎咨询:胡工

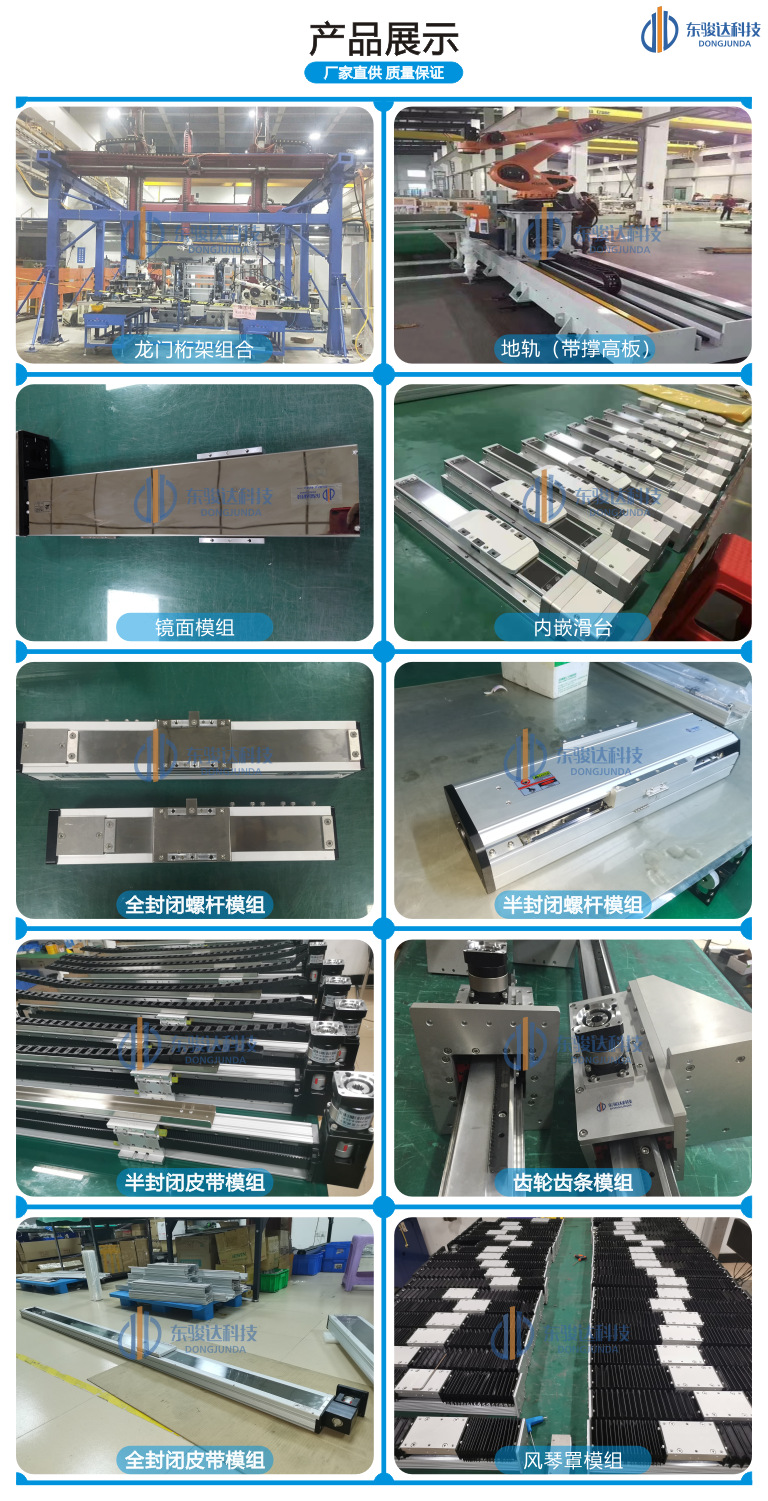

源头厂家深度定制各种大型非标桁架机械手臂、重载型地轨、半封闭全封闭皮带丝杆模组、内嵌滑台、CFK钢制模组、环形导轨、桁架地轨等重载型产品,公司提供可安装。桁架可搭配吸盘、抓手与控制系统一套做完,一般报价我们是会含税一起。



您只需告知XYZ轴的有效行程或者画个草图告知下,我这边就可以给您报价出来。





可供借鉴:

学校/大学(主要用于实验室平台)
机械工厂(用于集成自动化机械设备)
非标自动化研究者(协助研发人员出具落地方案)定制

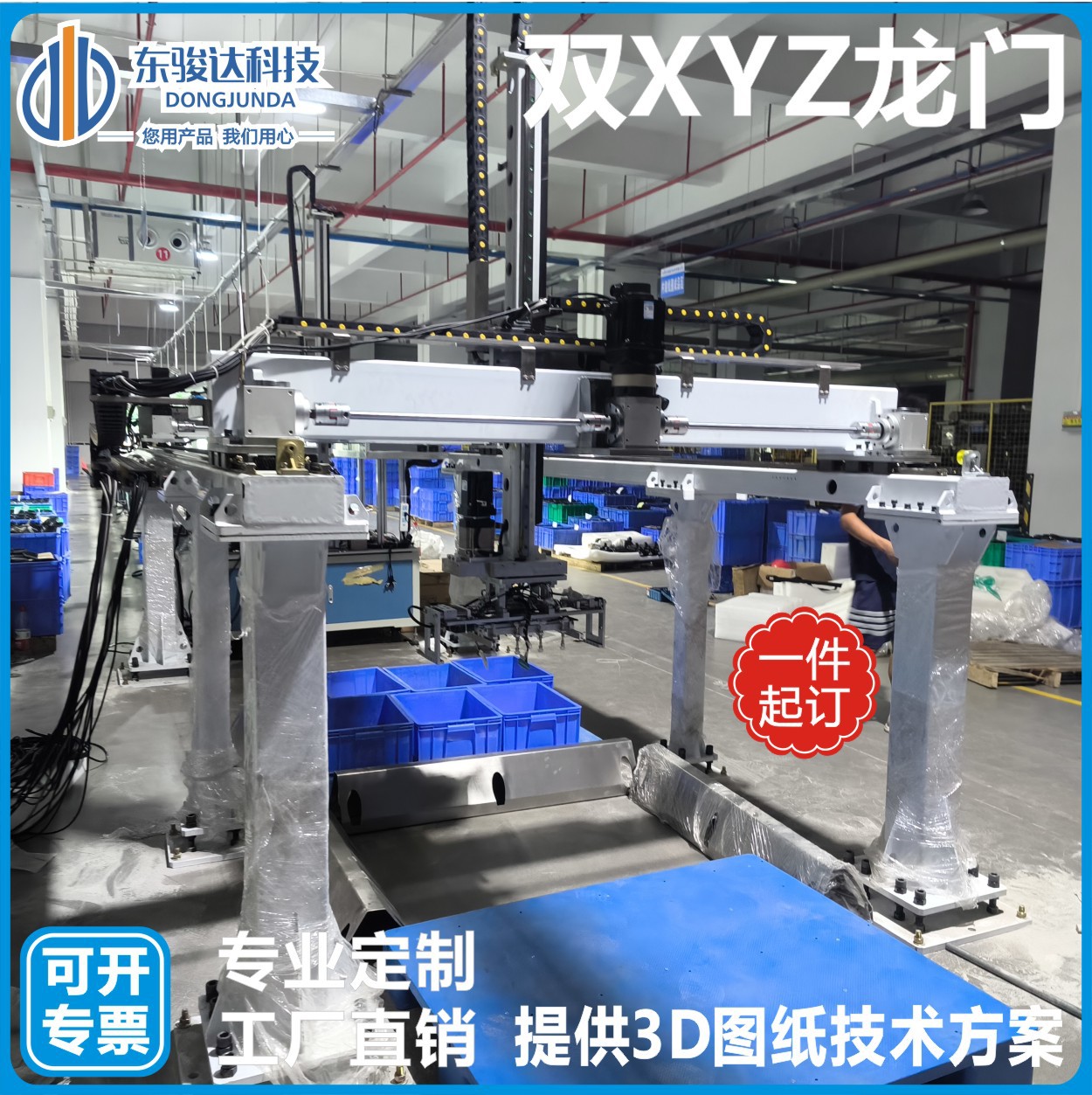

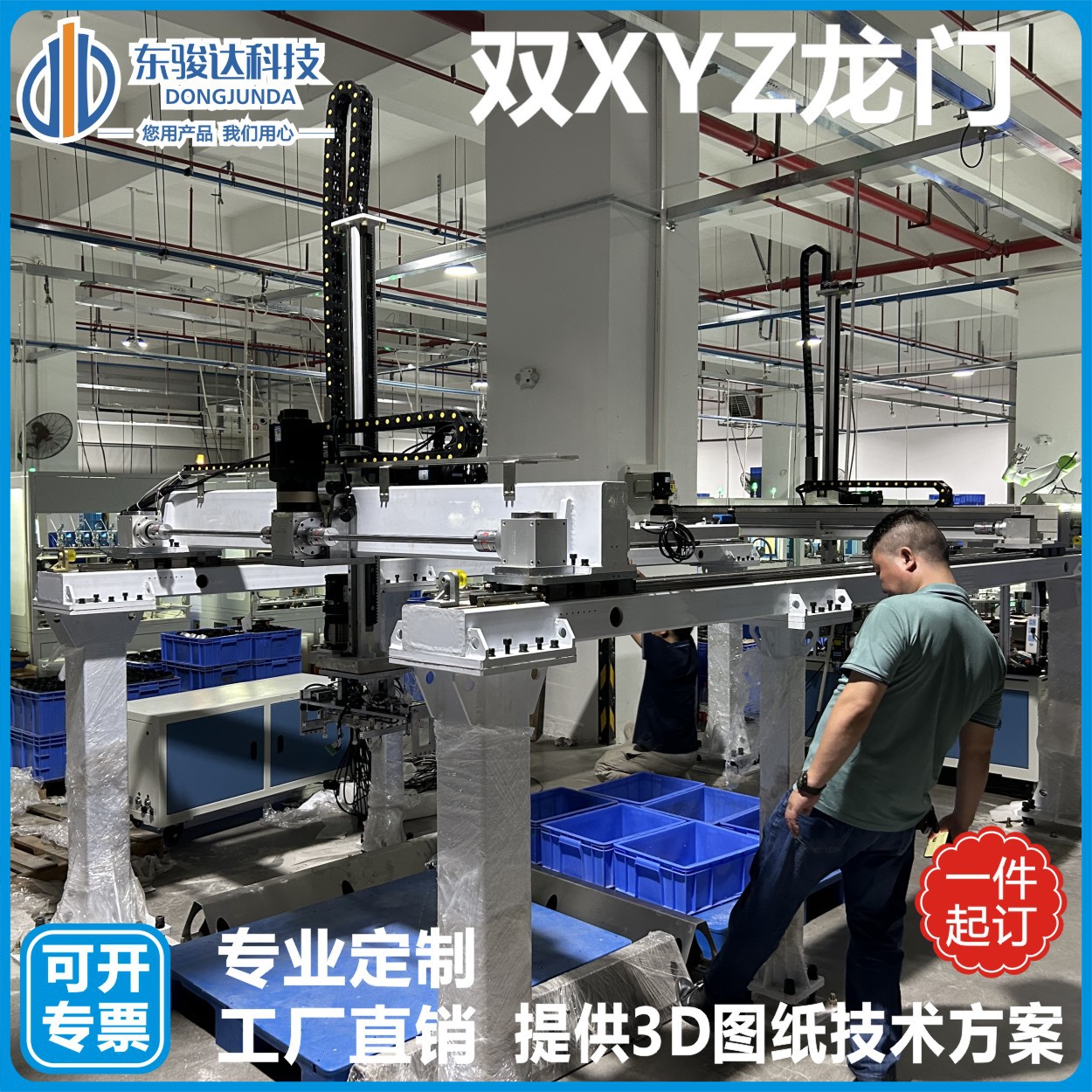

桁架机械手介绍



机械手由结构框架、X轴组件、Y轴组件、Z轴组件、工装夹具以及控制柜,六部分组成。

 其中:



1,结构框架,主要由立柱等结构件组成,其作用是将各轴架空至一定高度,多由铝型材或方管,矩形管,圆管等焊接件构成;



2,X轴组件、Y轴组件、Z轴组件,三个运动组件为桁架机械手的核心组件,其定义规则遵循笛卡尔坐标系



 各轴组件通常由结构件、导向件、传动件、传感器检测元件以及机械限位组件等五部分组成。



(1)结构件通常由铝型材或方管,矩形管,槽钢,工字钢等结构组成,其作用是作为导向件、传动件等组件的安装底座,同时也是机          械手负载的主            要承担者。



(2)导向件,常用有直线导轨,v型滚轮导轨,U型滚轮导轨,方型导轨以及燕尾槽等常用导向结构,其具体运用需根据实际使用工            况以及定位精度决定。

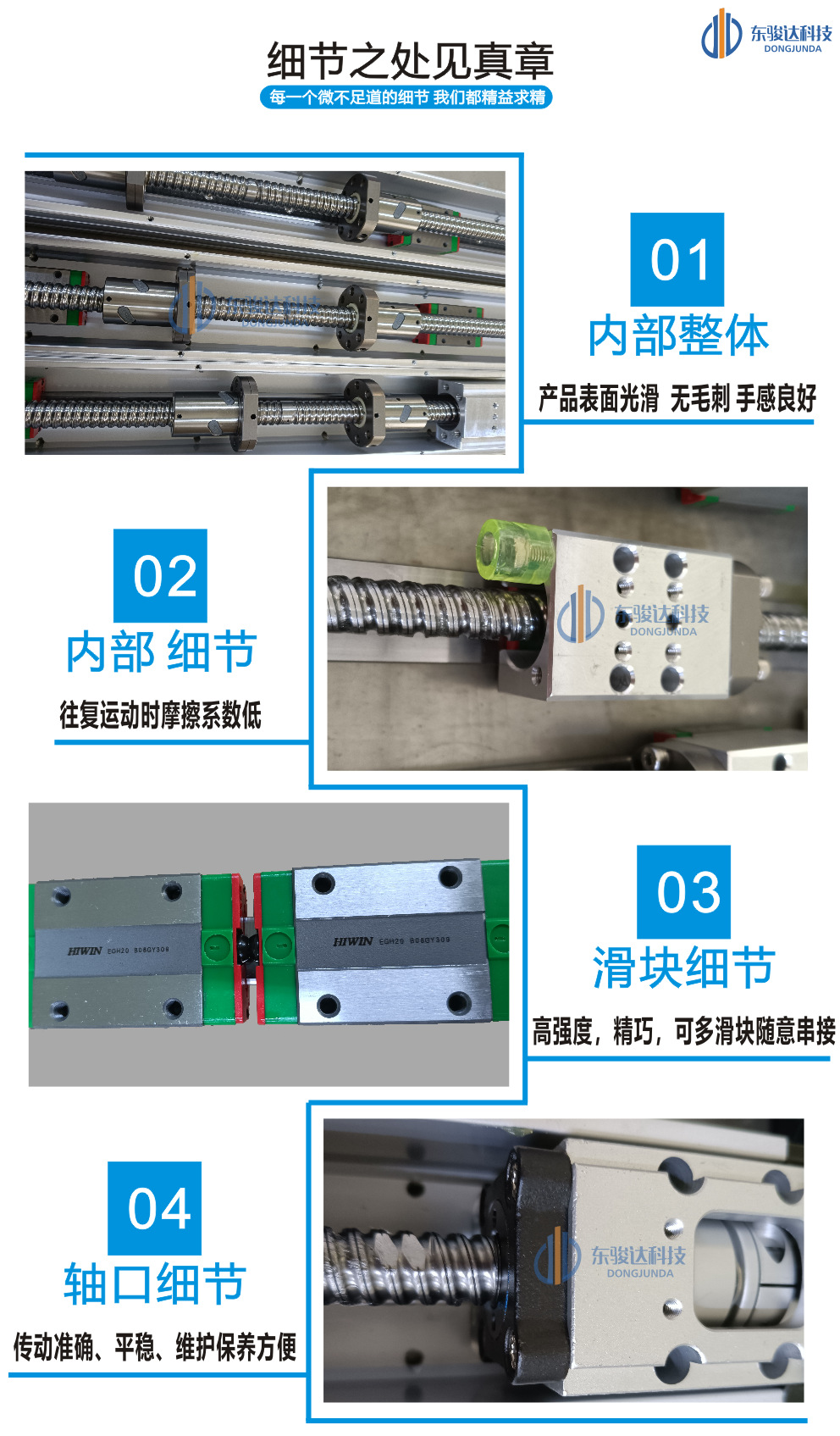

(3)传动件,通常有电动,气动,液压三种类型,其中电动有齿轮齿条结构,滚珠丝杠结构,同步带传动,链条传统以及钢丝绳传动          等。



(4)传感器检测元件,通常两端采用行程开关作为电限位,当移动组件移动至两端限位开关处时,需要对机构进行锁死,防止其超           程;此外还有原点传感器以及位置反馈传感器。



(5)机械限位组,其作用是在电限位行程之外的刚性限位,俗称死限位。



3,工装夹具,根据工件形状大小材质等有不同形式,如:真空吸盘吸取,卡盘夹取,托取或针式夹具插取等形式。



4,控制柜,其相当于与桁架机械手的大脑作用,通过工业控制器,采集各传感器或按钮的输入信号,来发送指令给个执行元件按既定动作去执行。

产品特色



桁架其特点:



1,--------其各轴以的速度直线运行,可用伺服电机快速响应;



2,稳定-------极小的重复性误差,可达0.05mm;



3,高强度------7x24小时工作,不需要吃饭、睡觉等;



4,高精度------定位精度可达0.02mm(基于制作成本原因,可根据使用工况适当放大定位精度);



5,性价比高------相比关节机器人,其负载重量大,制作成本低,适合于“中国智造”基本国情;



6,操作简单------基于直角坐标体系,其运动参数较为简单。



 桁架机械手类别



单立柱码垛机、双立柱码垛机、四立柱码垛机、长行程式码垛机、机器人码垛机、高位码垛机、整托盘码垛机、工业产线上下料、机床上下料

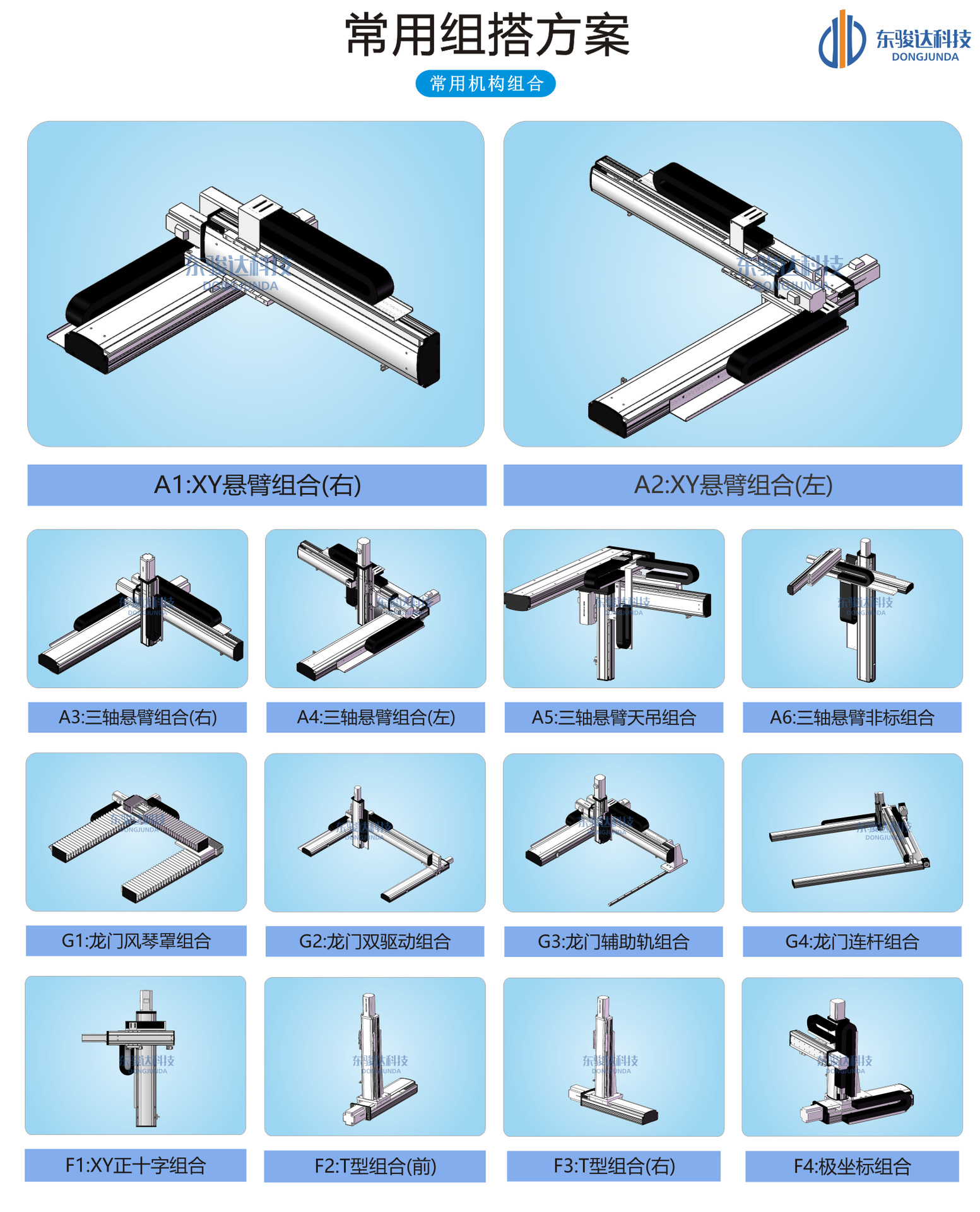

 可制作成单立柱、双立柱、四立柱、多立柱形式

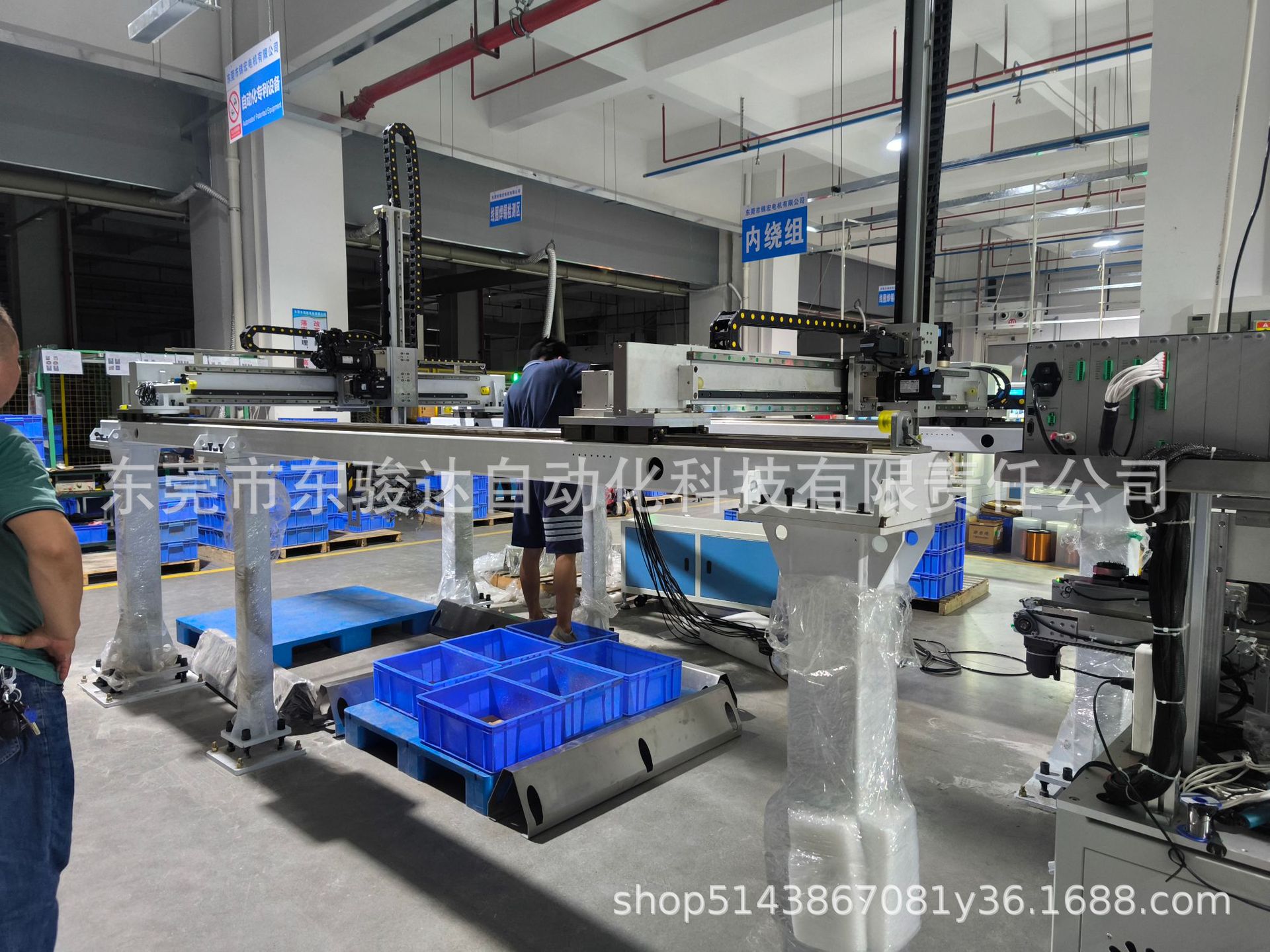

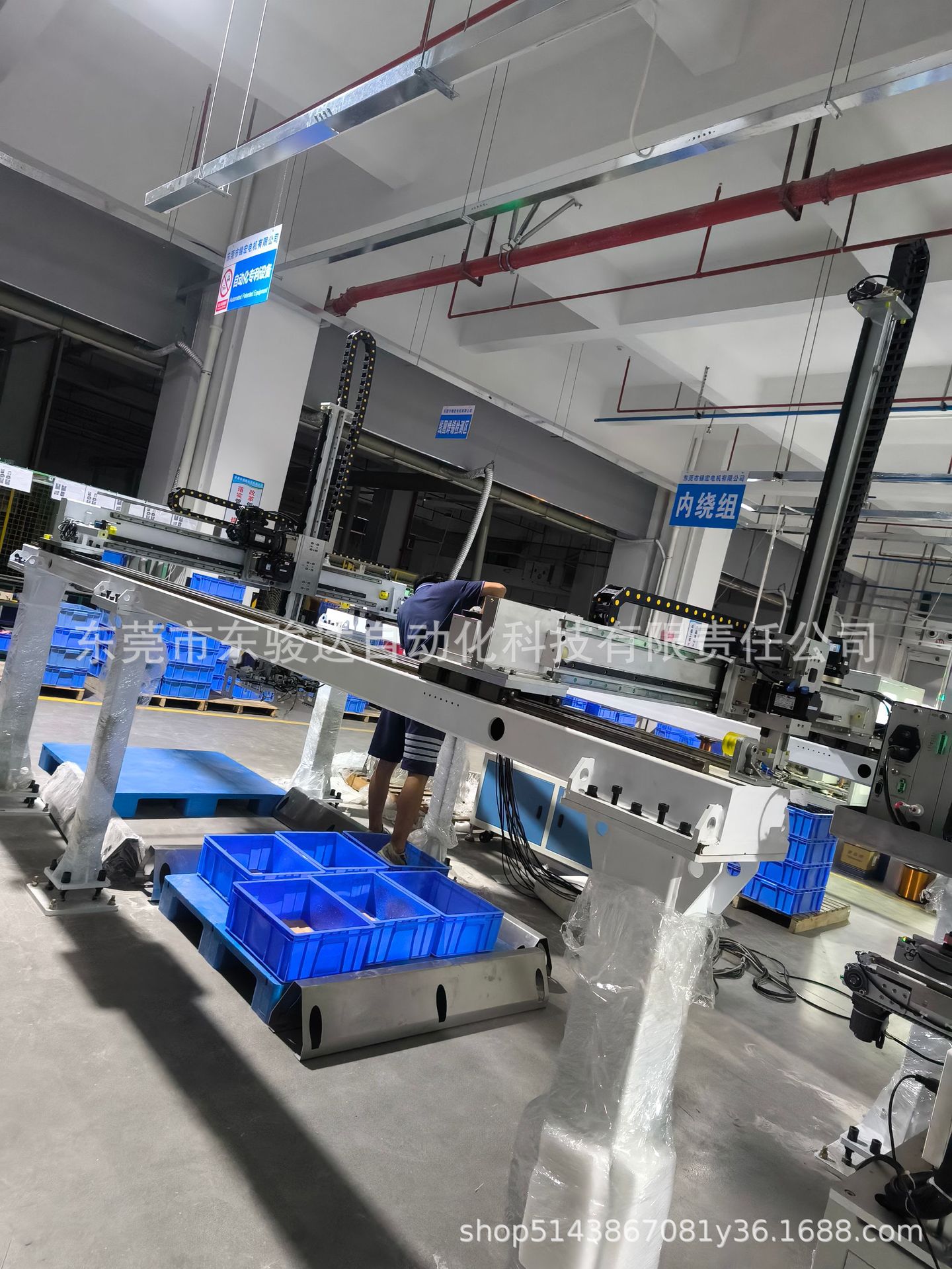

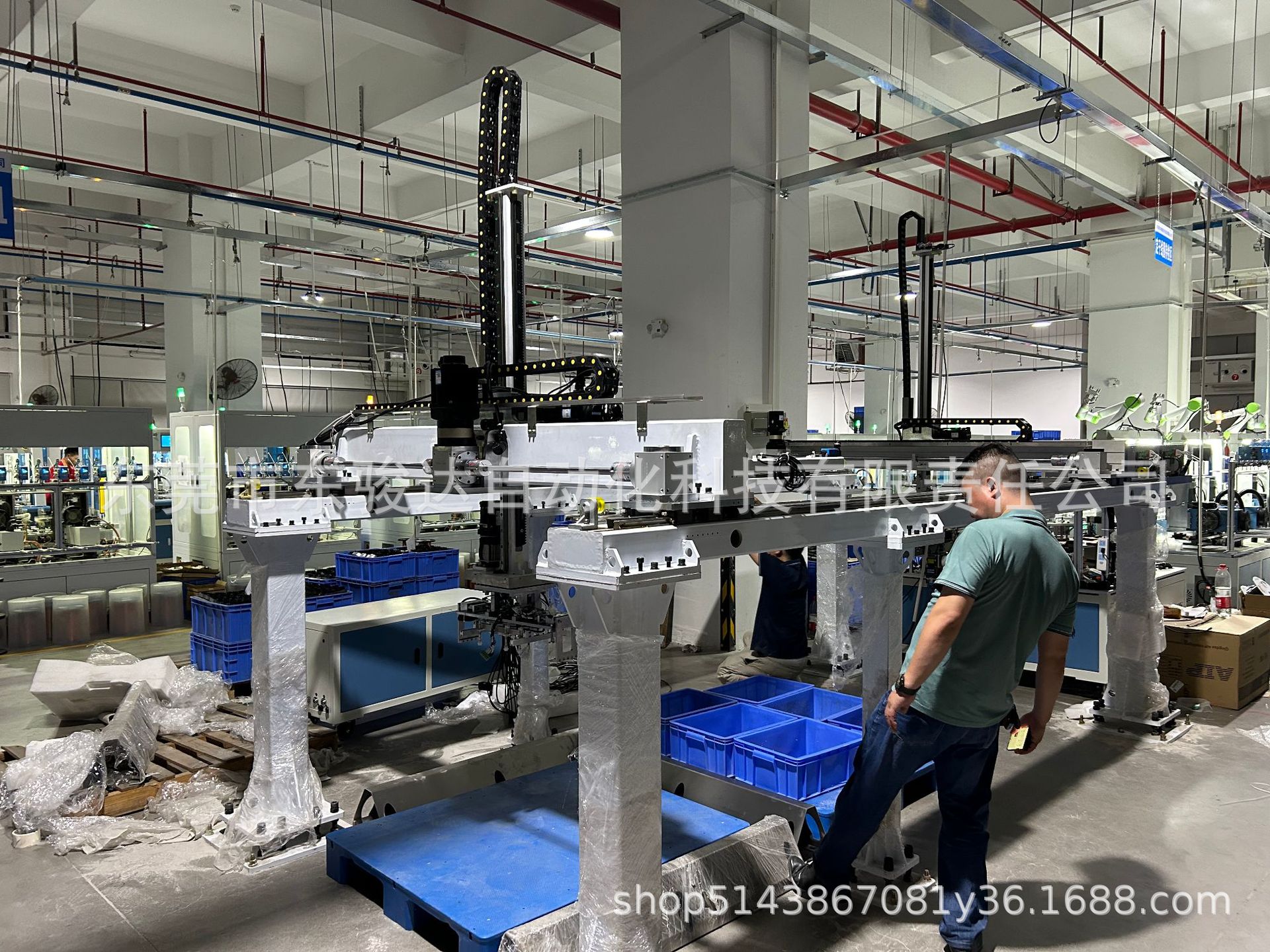

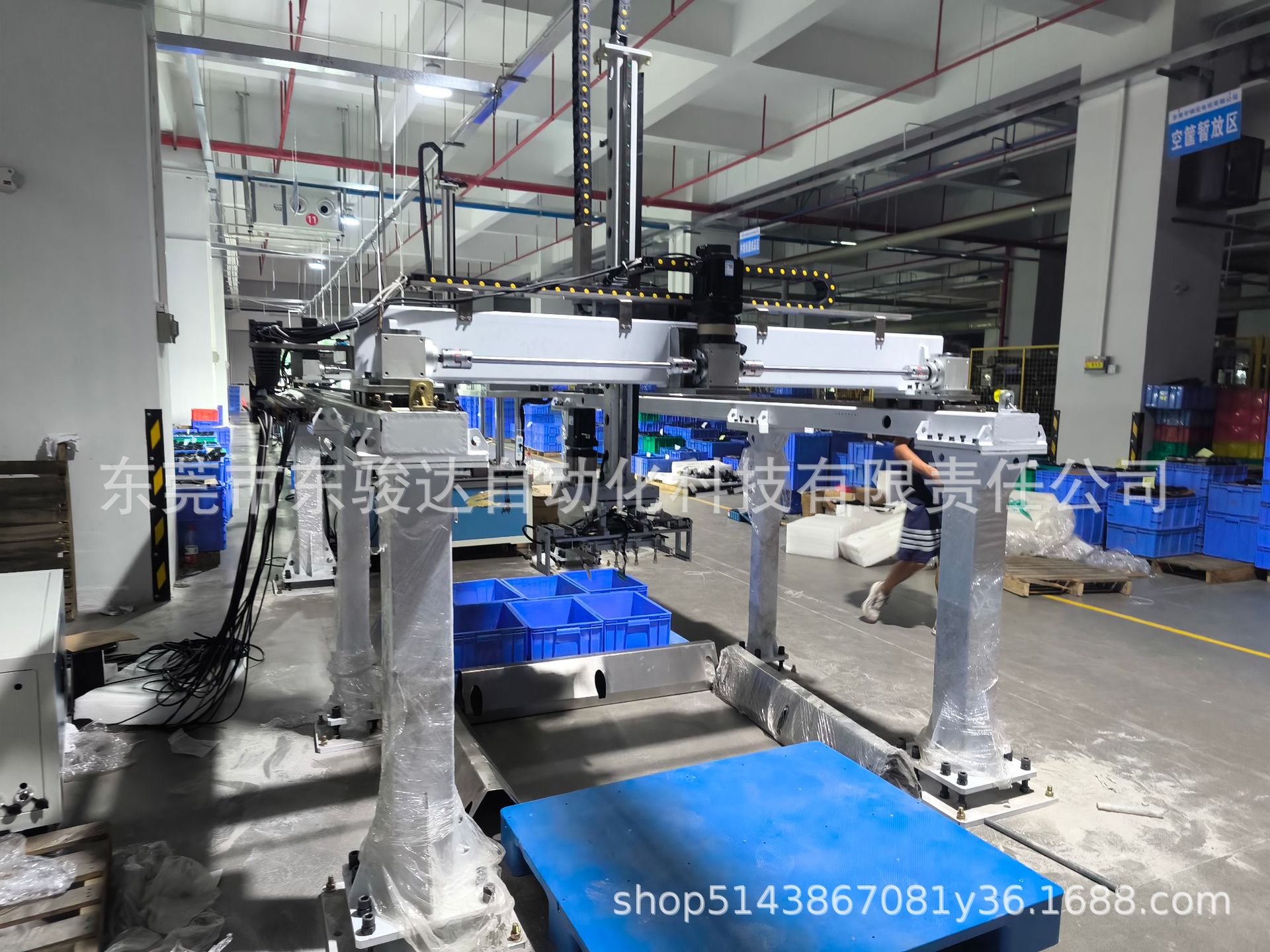

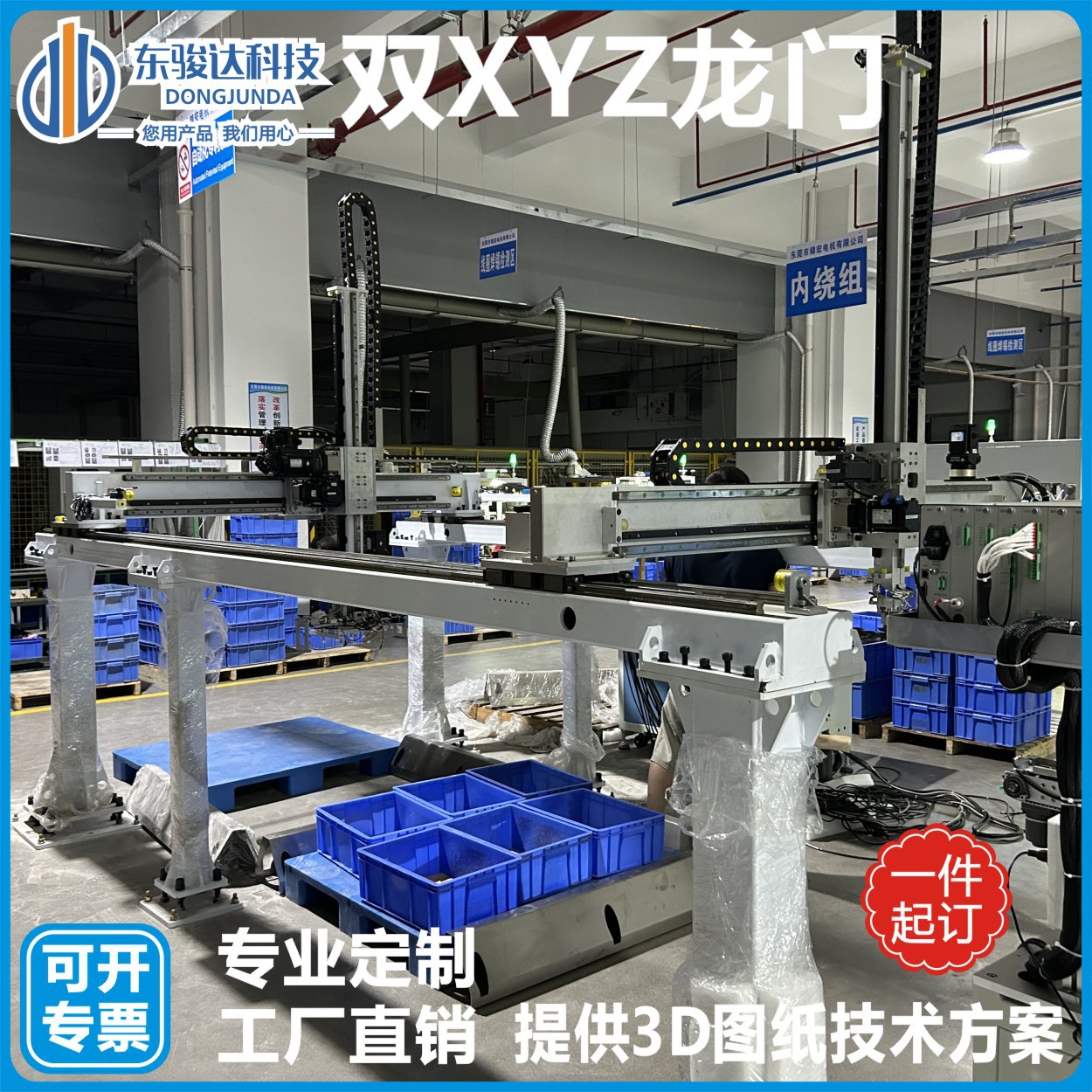

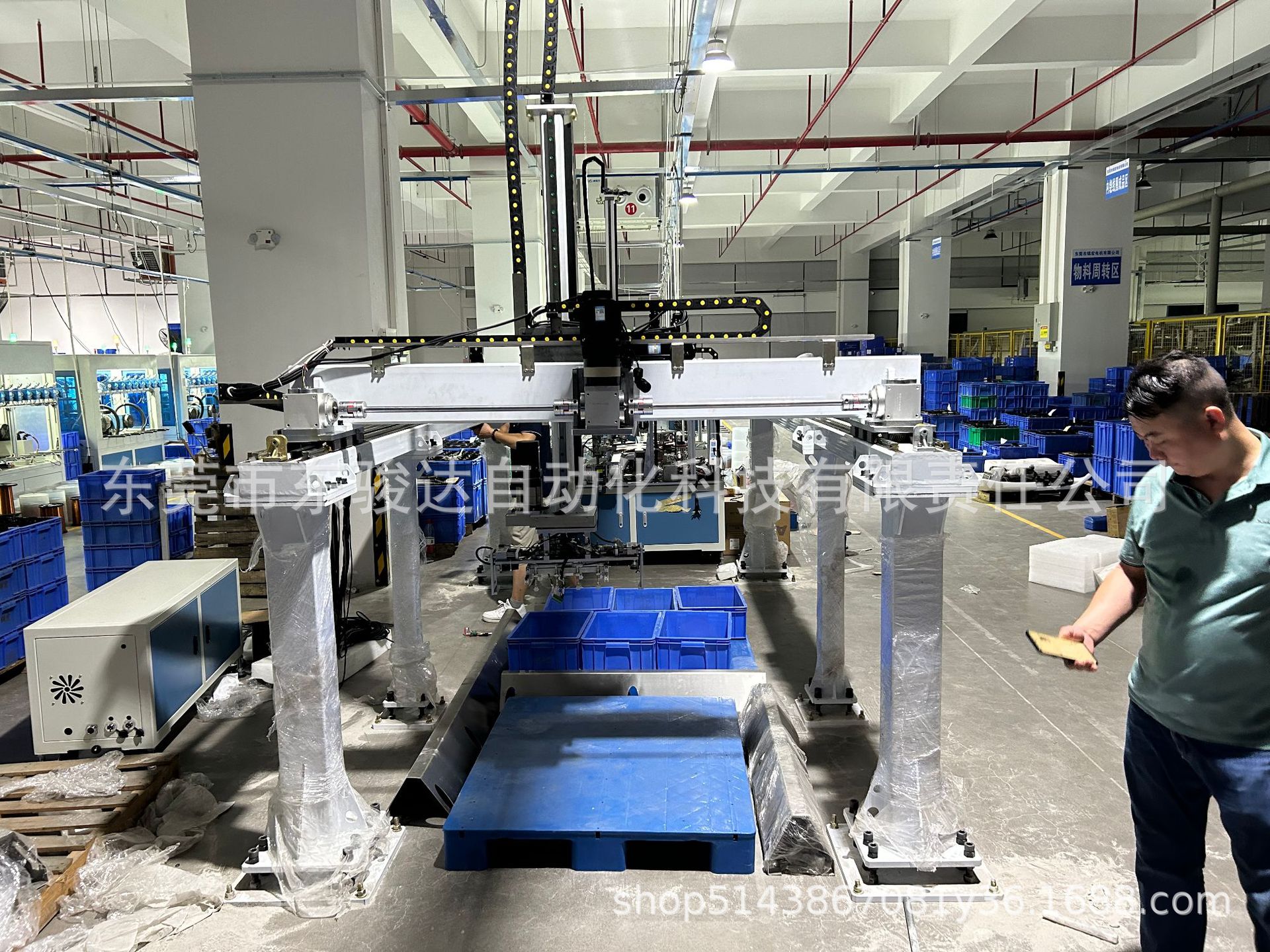

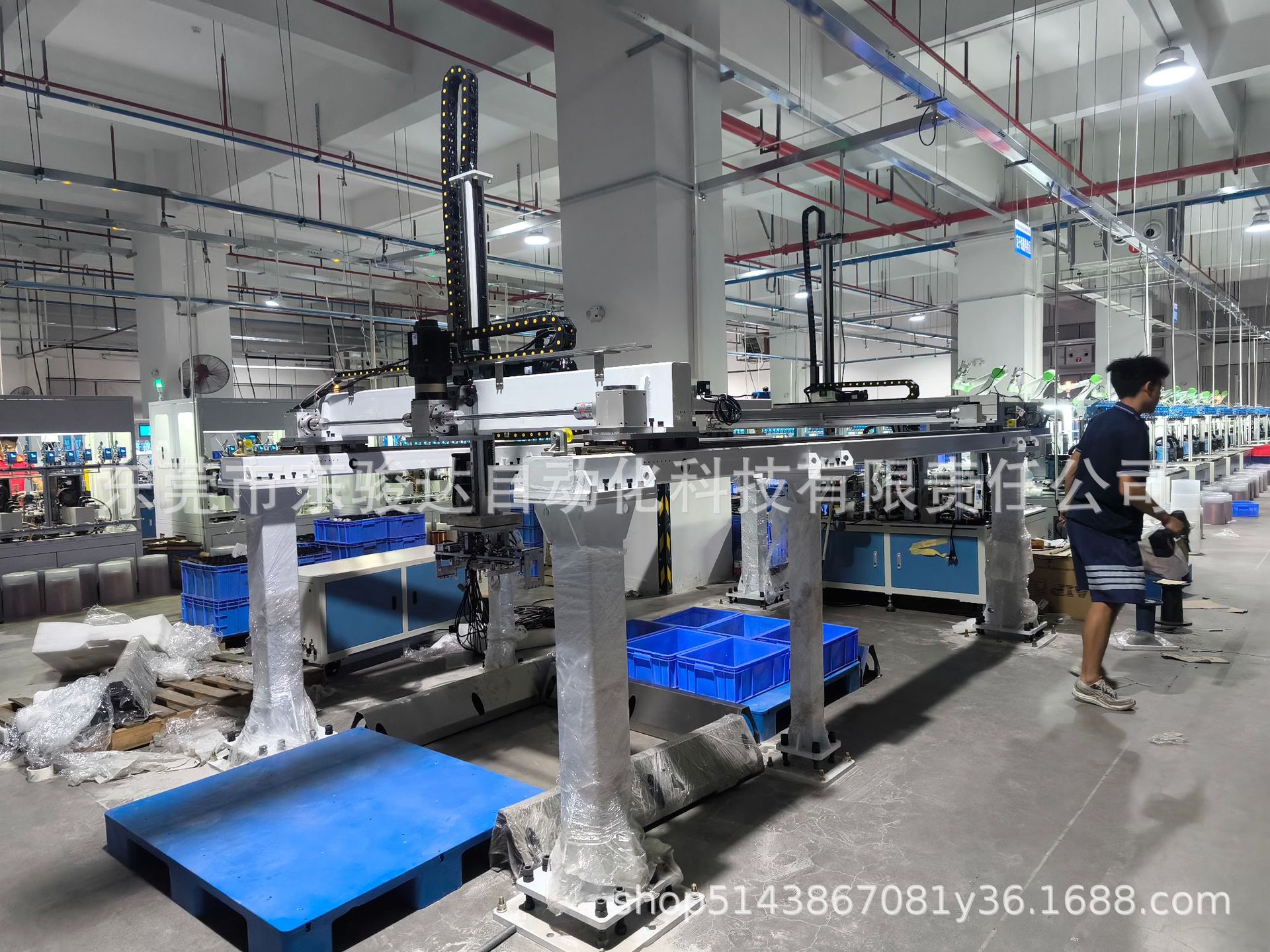

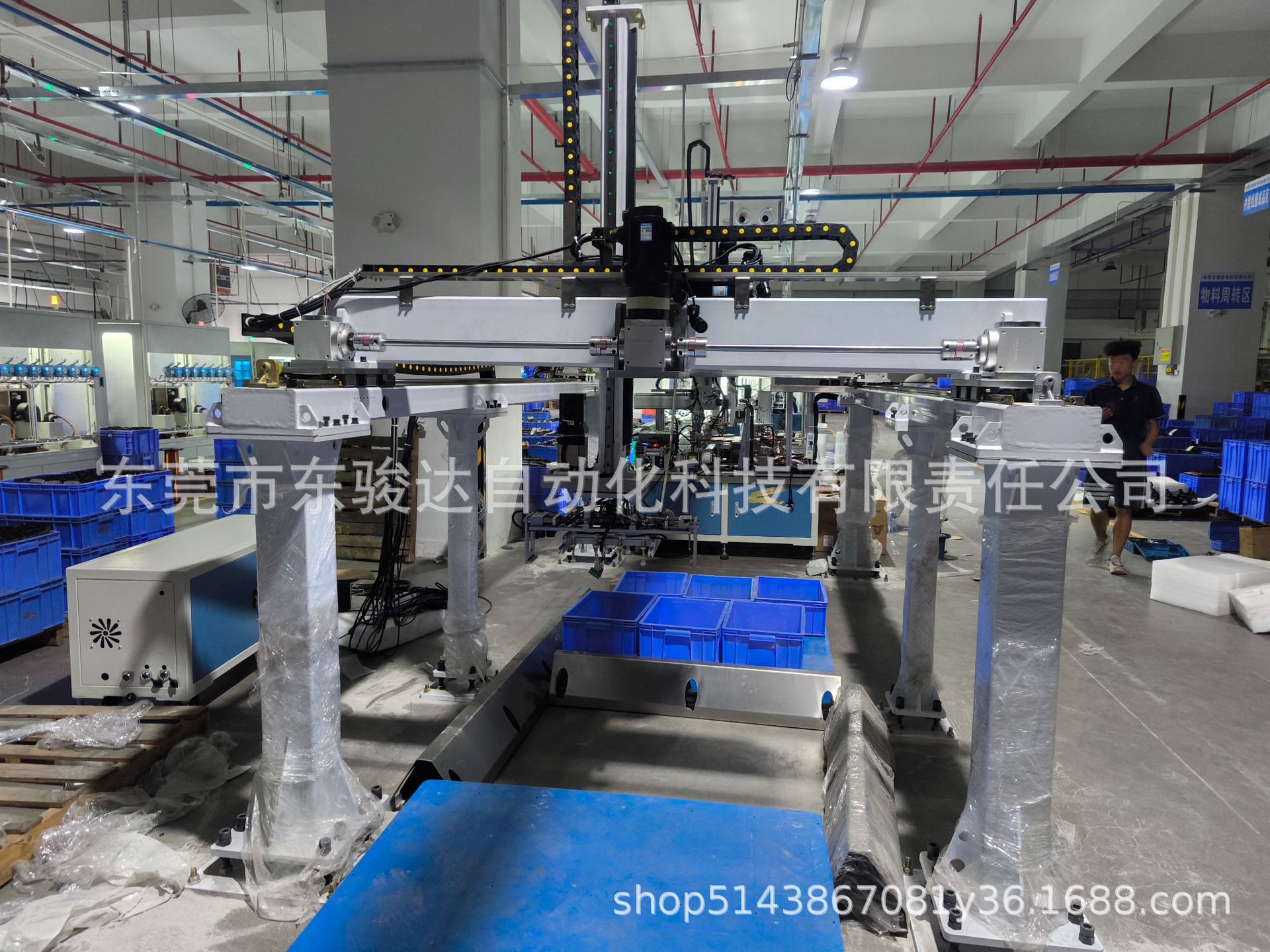

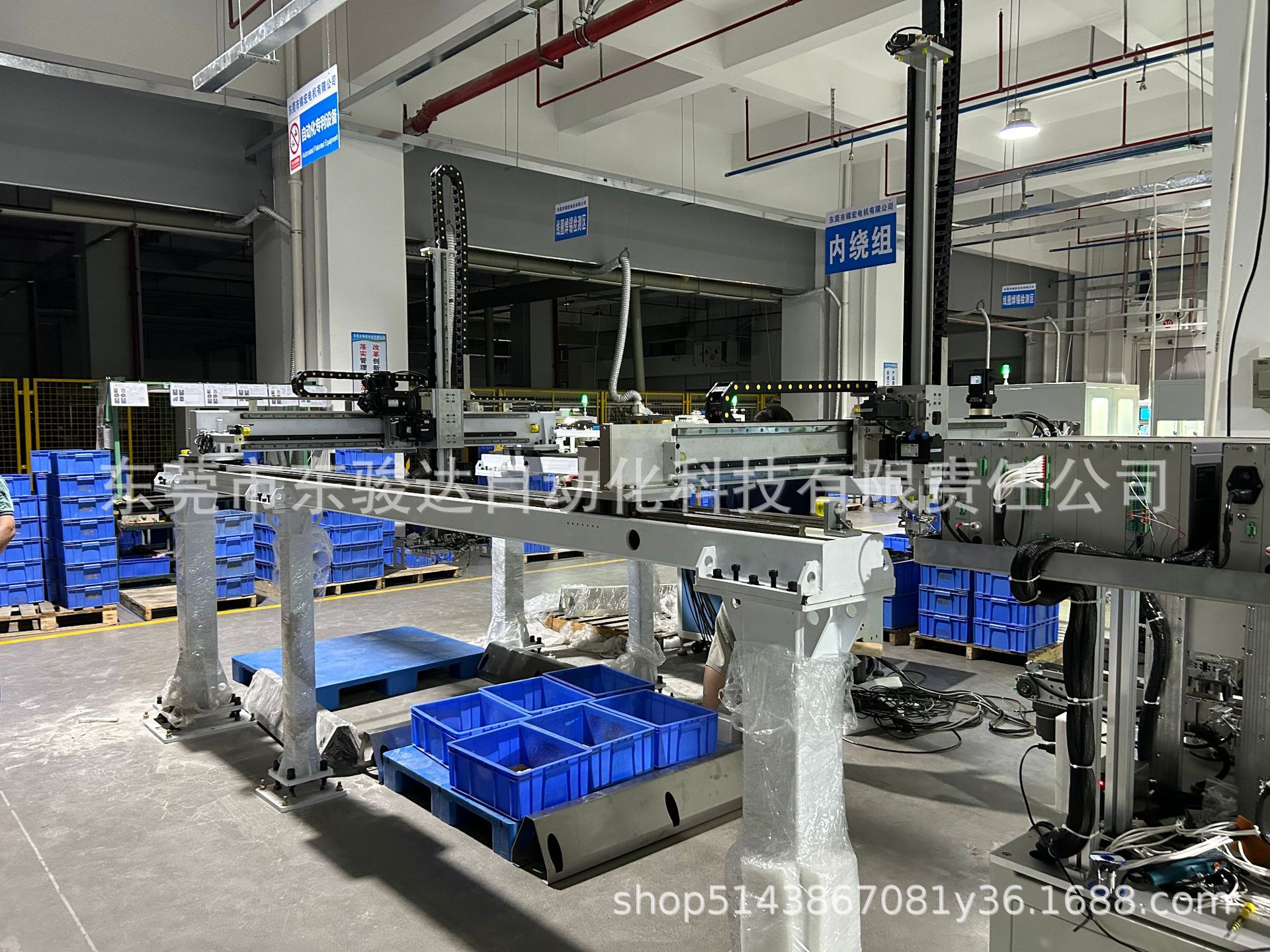

                                                      产品实拍



















Характеристики

Импортировать ли:

нет

Номер заказа:

Манипулятор фермы, роботизированная рука, погрузка и разгрузка, обработка производственной линии

рабочий диапазон:

Загрузка и разгрузка

номер товара:

Манипулятор фермы Манипулятор гусеницы Sky

бренд:

Донджунда

Модель:

Многоосевой портальный манипулятор

Количество суставов:

5

Заниматься ли исключительно поставками товаров для трансграничного экспорта:

нет

Спецификация:

Ч200Л; CH135L; CF60L
