Weixue Raspberry Pi 4B 1.44inch цветов ЖК-дисплей плата расширения SPI интерфейс мини-дисплей с кнопками
Всего продаж:
10000 шт.
Минимальное количество для заказа:
1 шт.
Weixue Raspberry Pi 4B 1.44inch цветов ЖК-дисплей плата расширения SPI интерфейс мини-дисплей с кнопками
от 994.41 ₽ за 1 шт.
-21%
994.41 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
994.41 ₽
Описание
版权所有，侵权必究。未经许可，不得用于商业用途。

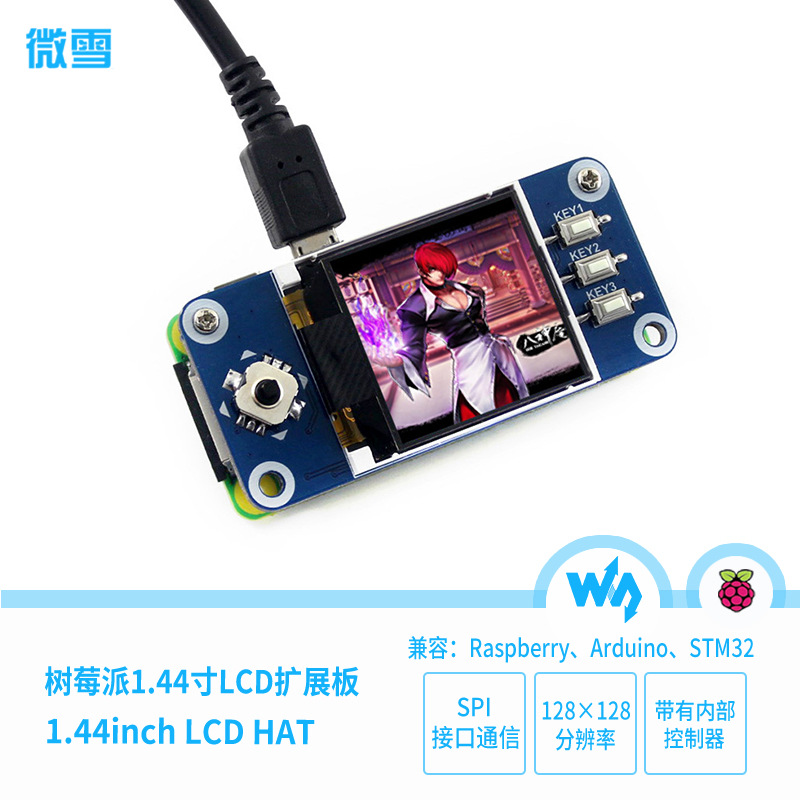

产品简介
【一分钟自我介绍】
我是一款树莓派专用的1.44寸LCD扩展板，128x128分辩率，带有内部控制器，可使用SPI接口通信。
你的树莓派是否需要一款迷你的显示屏？Come on, Baby!
- 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
- 板载一个摇杆和三个按键，简单实用
- 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)
【我的参数】
- 驱动芯片：ST7735S
- 支持接口：SPI
- 显示颜色：RGB，65K彩色
- 分 辨 率：128x128
- 背 光：LED
- 工作电压：3.3V

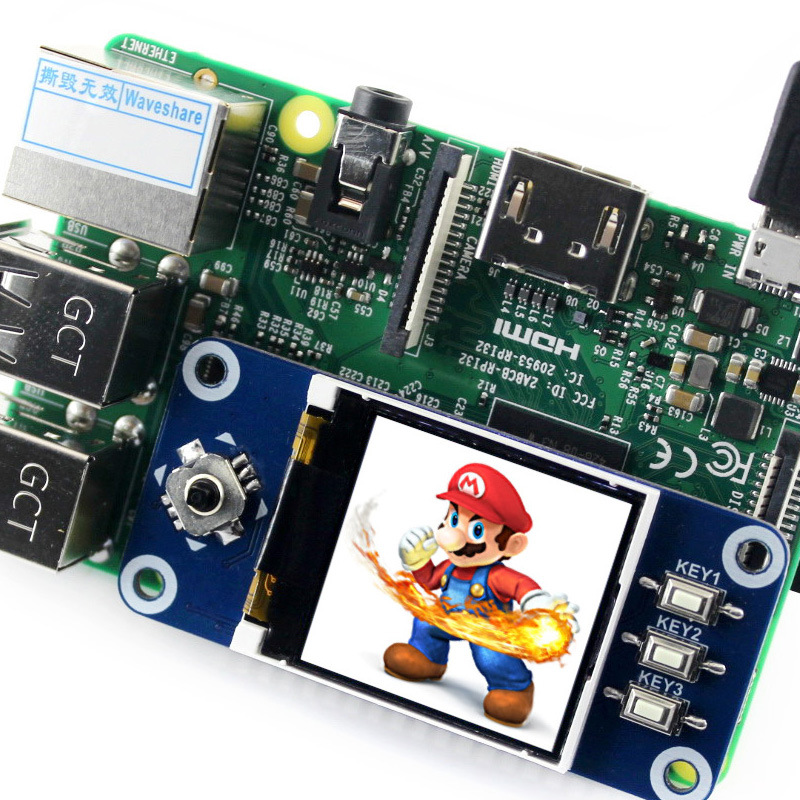

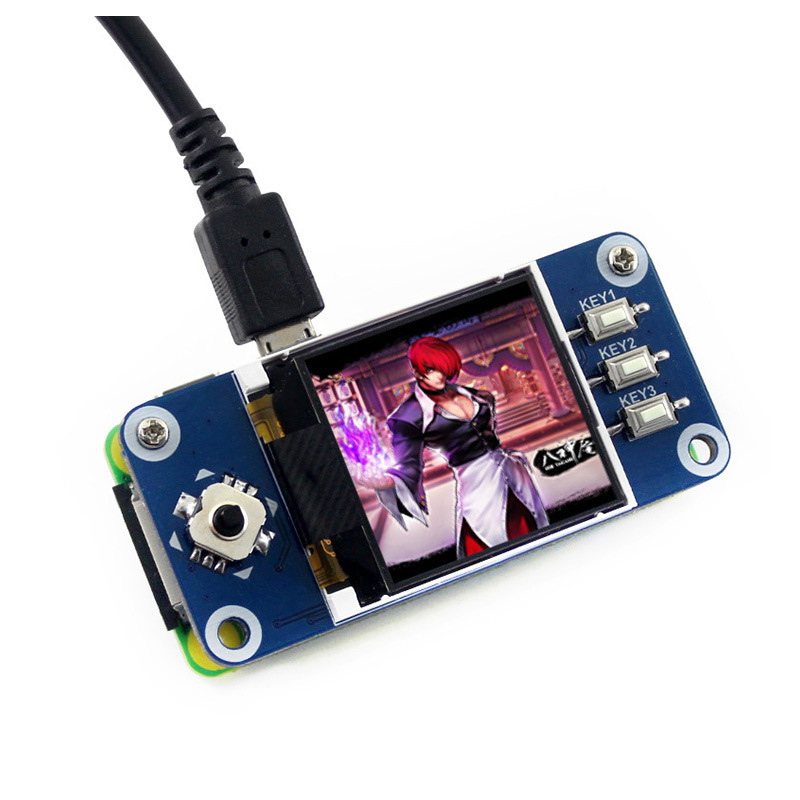

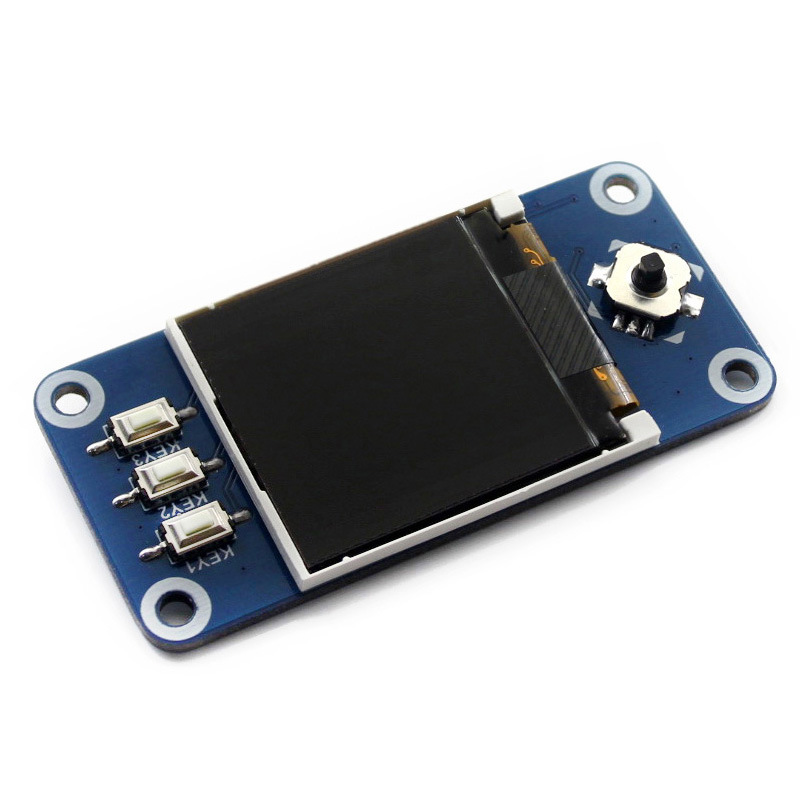

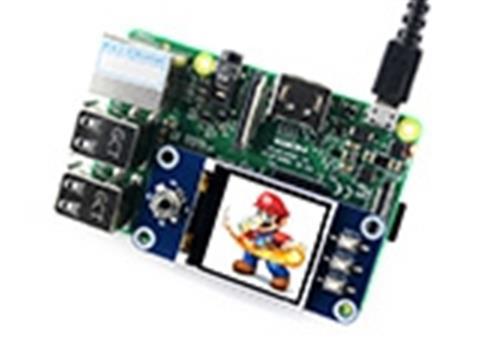

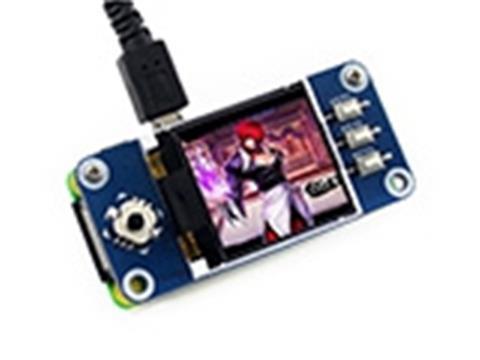

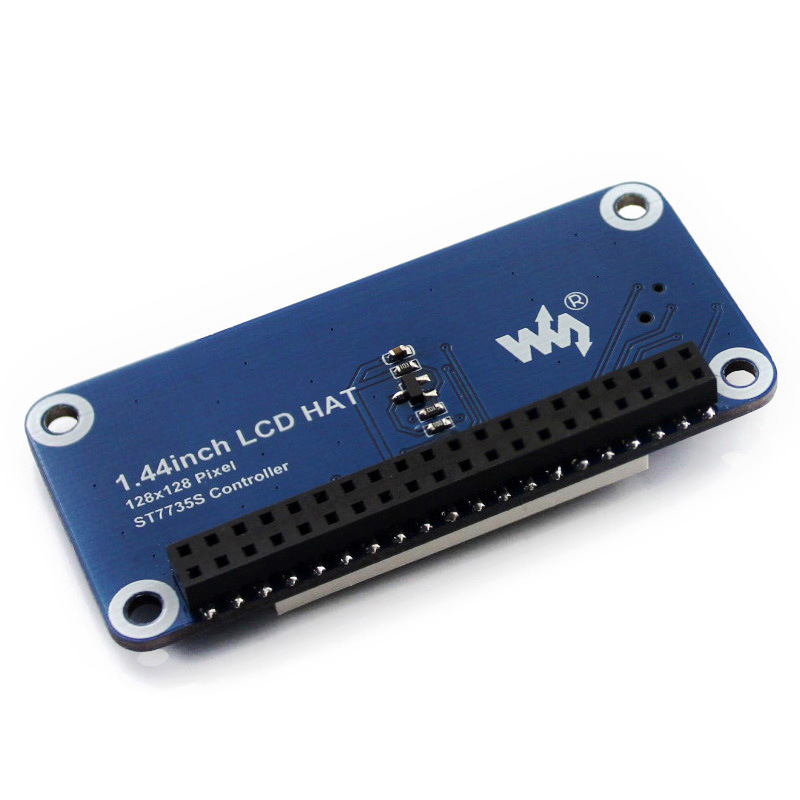

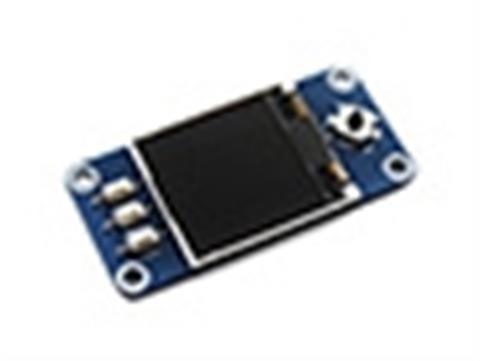

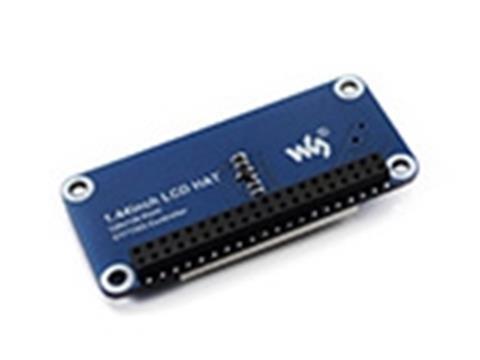

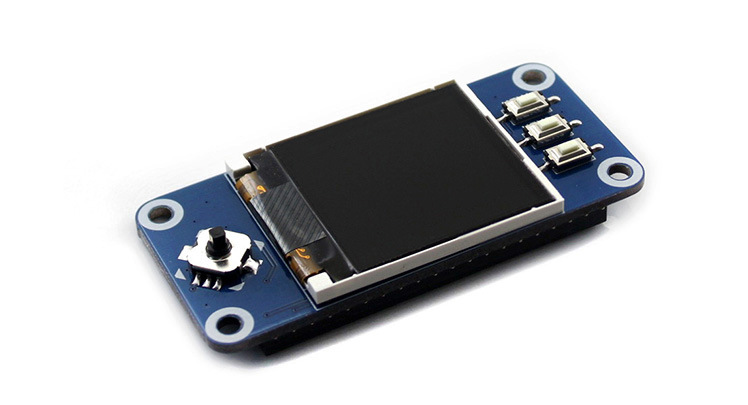

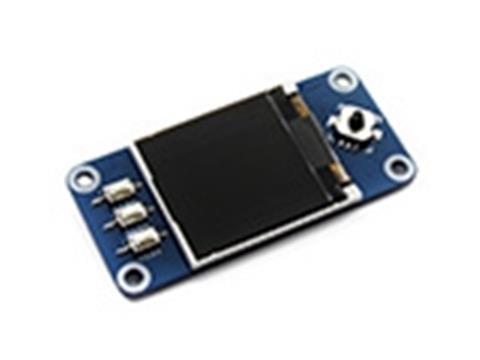

产品图片
接口定义
| 功能引脚 | 树莓派接口(BCM) | 描述 |
|---|---|---|
| KEY1 | P21 | 按键1/GPIO |
| KEY2 | P20 | 按键2/GPIO |
| KEY3 | P16 | 按键3/GPIO |
| 摇杆Up | P6 | 摇杆上 |
| 摇杆Down | P19 | 摇杆下 |
| 摇杆Left | P5 | 摇杆左 |
| 摇杆Right | P26 | 摇杆右 |
| 摇杆Press | P13 | 摇杆按下 |
| SCLK | P11/SCLK | SPI时钟信号输入 |
| MOSI | P10/MOSI | SPI数据输入 |
| DC | P25 | 数据/命令，低电平为命令，高电平为数据 |
| CS | P8/CE0 | 片选，低电平有效 |
| RST | P27 | 复位，低电平有效 |
| BL | P24 | 背光 |
产品资料
资料包括：
- 用户手册
- 原理图
- 示例程序
- 开发资料
下载路径： www.waveshare.net/wiki/1.44inch_LCD_HAT

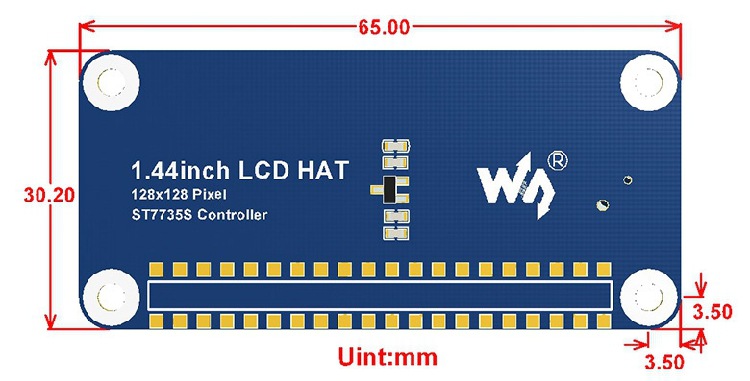

外形尺寸
配置清单
- 1.44inch LCD HAT × 1

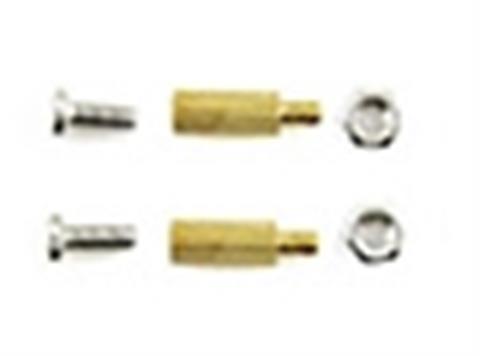

- RPi铜柱包(2PCS套) × 1
Характеристики
Обработка и настройка:
является
бренд:
легкий снег
Модель:
1
вид:
ЖК-экран
Размер экрана:
1
решение:
320*240
Сенсорная функция:
С сенсорной функцией
Область применения:
цифровая электроника
Тип интерфейса:
ДВИ
Применимые продукты:
игровой контроллер
Технические характеристики продукта:
1,44-дюймовый ЖК-шляпа
