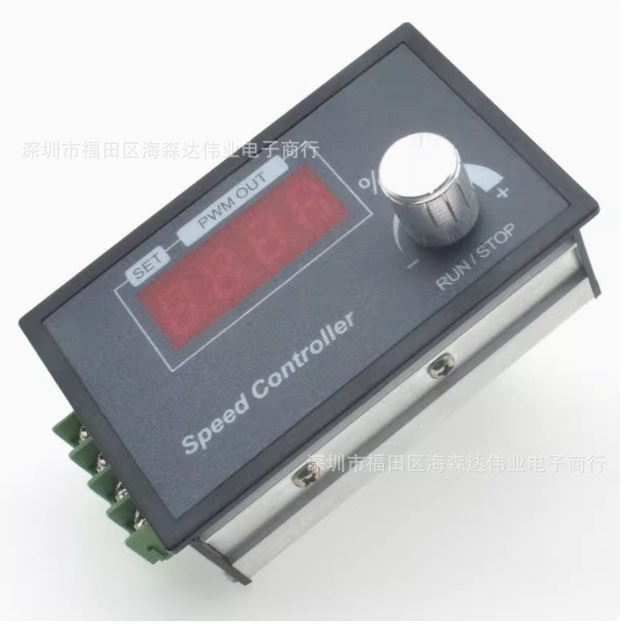

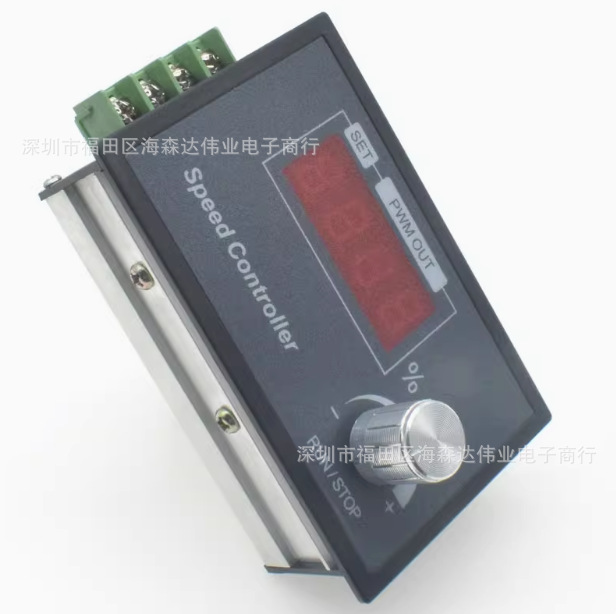

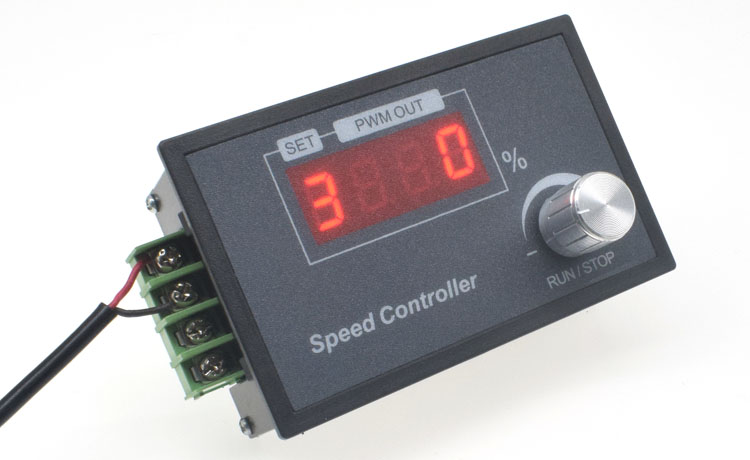

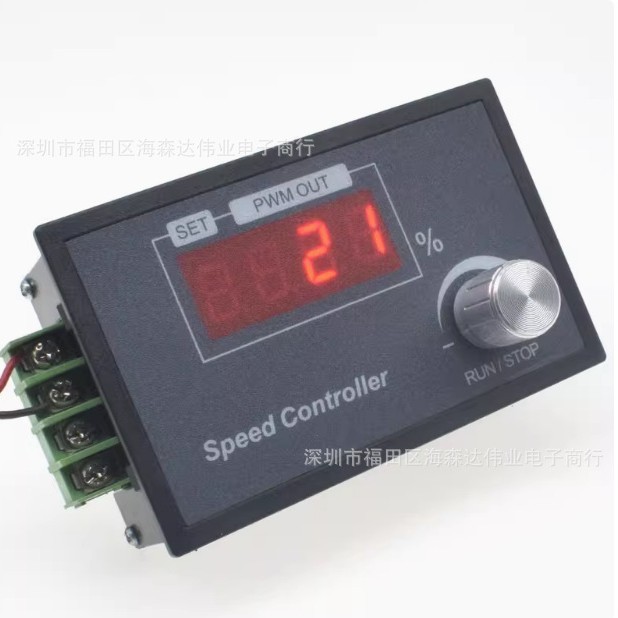

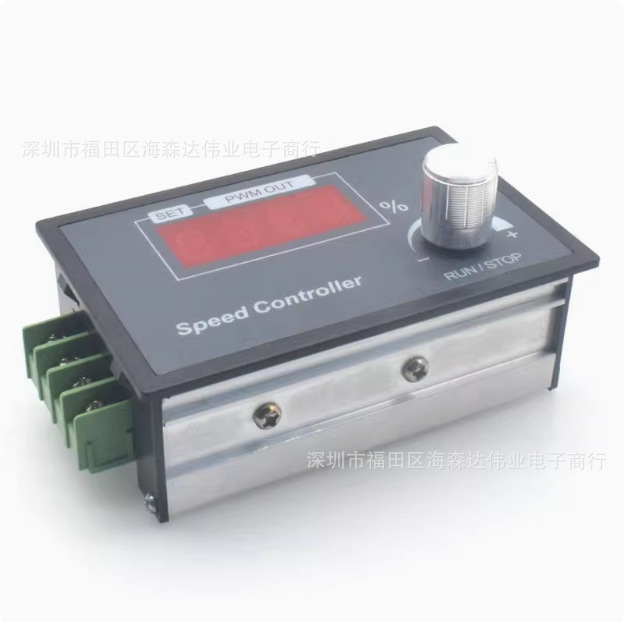

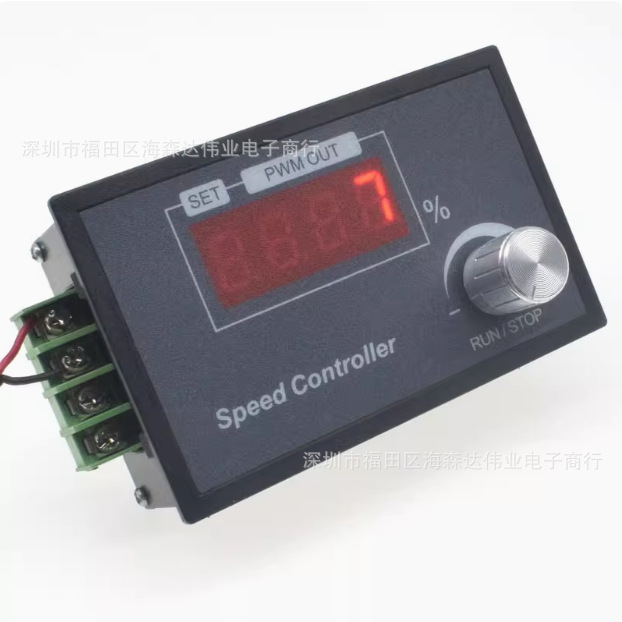

Цифровой дисплей, ШИМ, регулятор скорости двигателя постоянного тока, 6 В-60, широкое напряжение, 30 А, интеллектуальный промышленный класс, 6 регулируемых функций

产品特点

旋钮自带启停功能

可设定缓启缓停时间

可限制转速上限下限

频率1-100KHZ可设定

选用数字编码器旋钮 稳定耐用 精度高 一致性更好

可设定参数掉电存储

产品参数

输入电压：DC6-60V（具体电压与电机额定电压相等）               输出电压：负载下线性


输出电流：0-30A                                                                   持续电流：20A内


调速类型：调流                                                                     调速方式：编码器旋钮360度

调速范围：0——100%                                                            可设频率：1-100KHZ可设定


缓启缓停： 可设定                                                                 转速数显： 0-100百分比表


接线类型：栅栏式接线端子                                                     支持电机：有刷电机


模块尺寸：长*宽*高96mm*61mm*34mm                                产品净重：105克


面板开孔：长*宽92mm*56mm                                                按装方式：嵌入式

数字编码器旋钮操作

短按——切换电机启停
长按——进入设置界面

顺时针——加大

逆时针——减小

进入设置界面短按：切换功能1功能2功能3功能4功能5功能6  长按保存退出

进入设置界面旋转：左转减小数值，右转加大数值

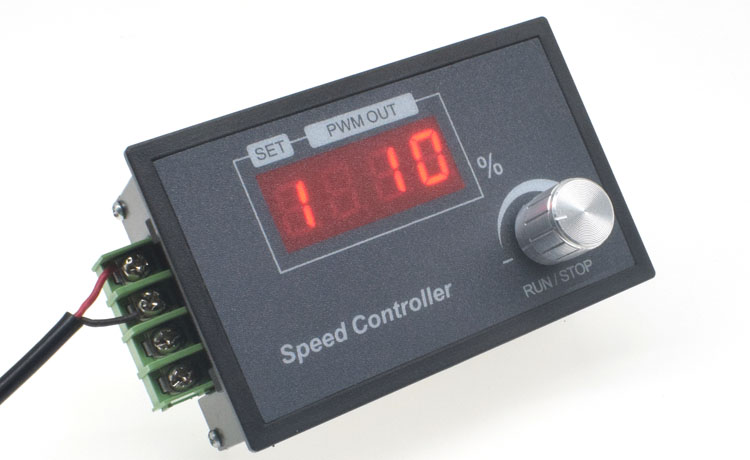

缓启动时间设定   功能1： 000 - 100   缓启动至100%速度时间为0-10秒之间可调   默认为1秒。

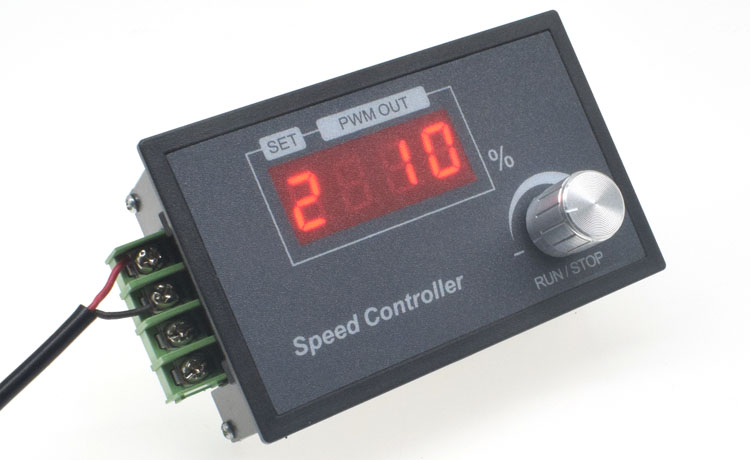

缓停止时间设定   功能2： 000 - 100   缓停止时间为0-10秒之间可调   默认为1秒。

转速下限设定       功能3： 000 - 080  最小速度为0-80%之间可调   且小于最大速度设置值   默认为0。

转速上限设定       功能4： 000 - 100  最大速度为0-100%之间可调   且大于最小速度设置值   默认为100%。

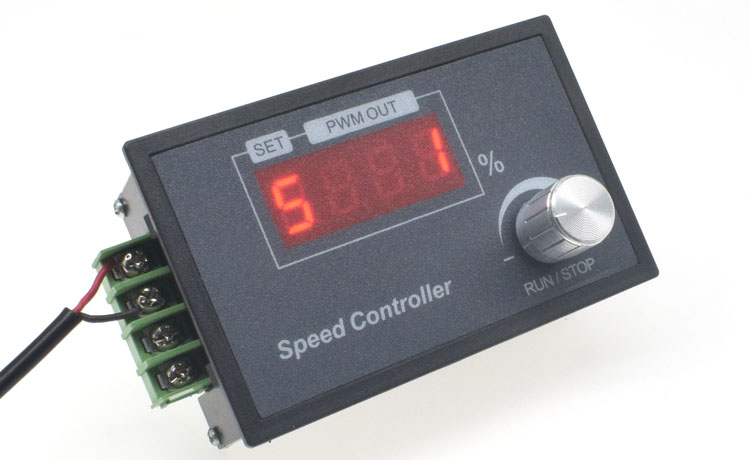

加减速值设定       功能5： 001  002  005  010  015  020  025 每旋转一格 速度相应变化

                                      1%,2%,5%,10%,15%,20%,25%。

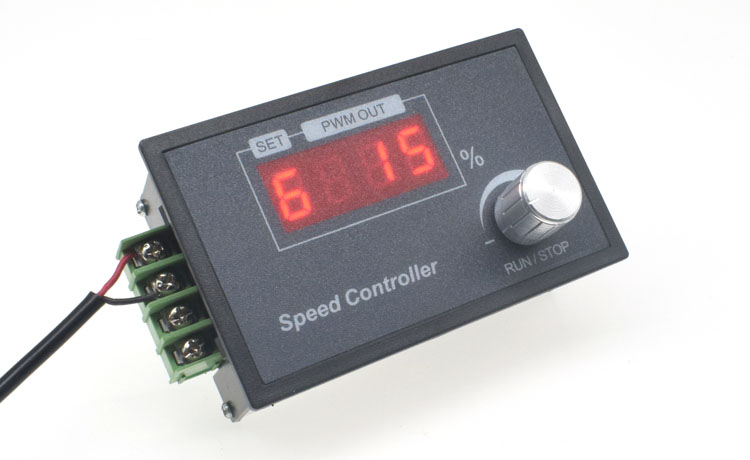

频率设定              功能6： 1-100KHZ 之间可调  默认15KHZ。

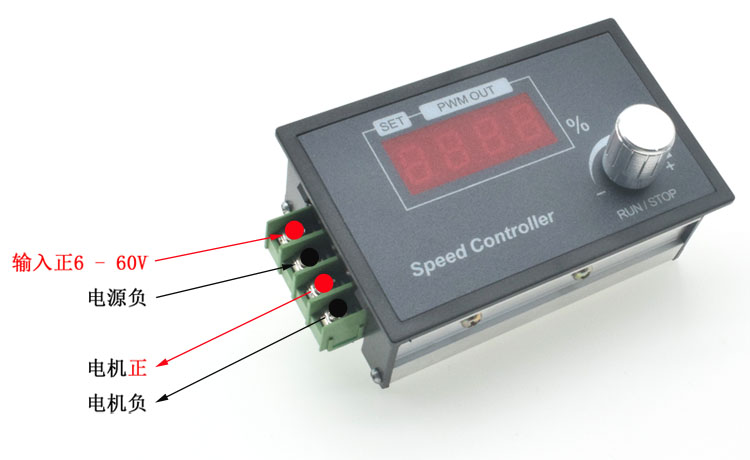

 注意:

     输入电压必须分正负 更不能输入220V

    输入电压要与电机额定电压相等6-60V内

    如电机12V输入12V 电机36V输入36V

缓启设定
长按旋钮3秒进入设置功能1  左转减小缓启时间 右转加大缓启时间 长按旋钮3秒保存退出

缓停设定
长按旋钮3秒进入设置界面 通过短按旋钮切换至功能2 旋转旋钮来调整大小 长按旋钮3秒保存退出

转速下限设定
长按旋钮3秒进入设置界面 通过短按旋钮切换至功能3  旋转旋钮来调整大小 长按旋钮3秒保存退出

转速上限设定
长按旋钮3秒进入设置界面 通过短按旋钮切换至功能4 旋转旋钮来调整大小 长按旋钮3秒保存退出

加减速值设定
长按旋钮3秒进入设置界面 通过短按旋钮切换至功能5 旋转旋钮来调整大小 长按旋钮3秒保存退出

频率设定
长按旋钮3秒进入设置界面 通过短按旋钮切换至功能6 旋转旋钮来调整大小 长按旋钮3秒保存退出

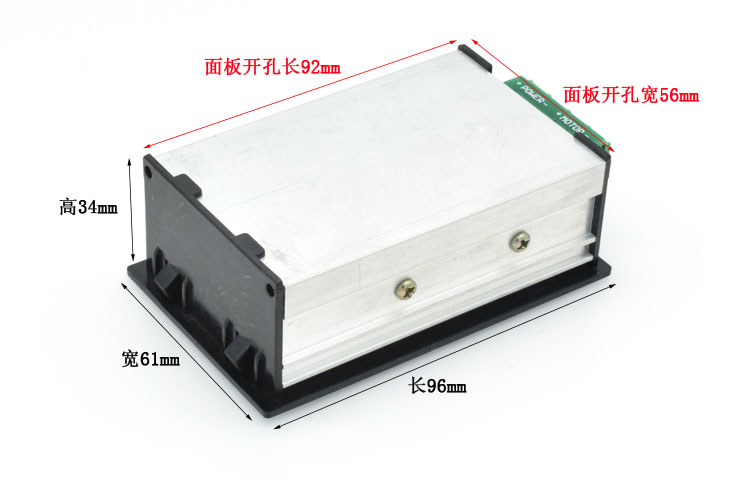

尺寸如下
